Kapitel 2 Verdrahtung - Banner Wlb32 Produkthandbuch

WLB32 Industrial Pro PoE LED-Leuchte – Produkthandbuch
Chapter Contents
Kapitel 2

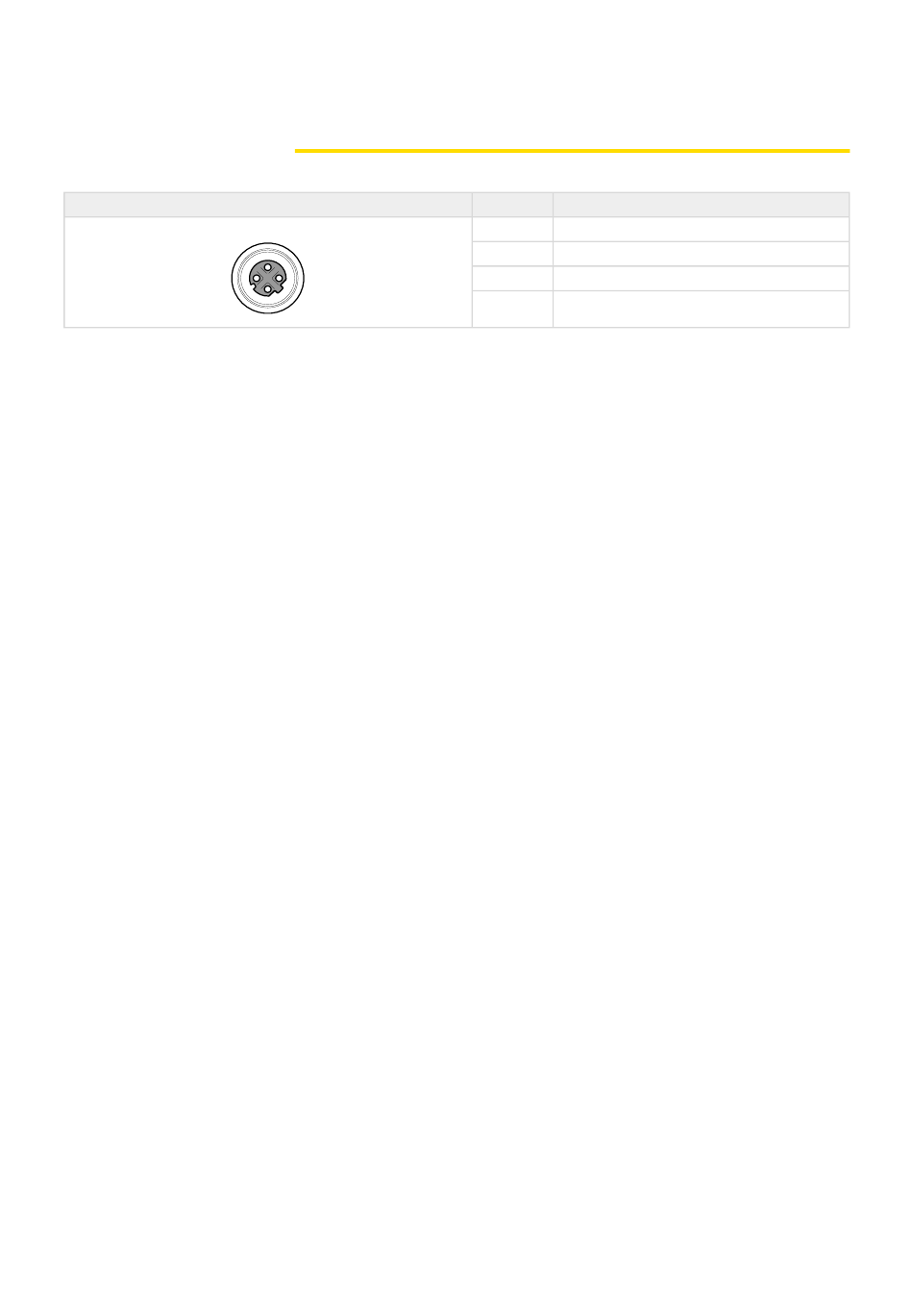

Steckerbelegung
475 mm (18,7 Zoll) Kabel mit 4-poliger M12-Steckbuchse, D-Code
11-Apr.-25
Verdrahtung
4
1
3
2
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
Pin Anschluss (802.3af Modus A, gemischt DC und Daten)
1 TX+ / DC–
2 RX+ / DC+
3 TX– / DC–
4 RX– / DC+
