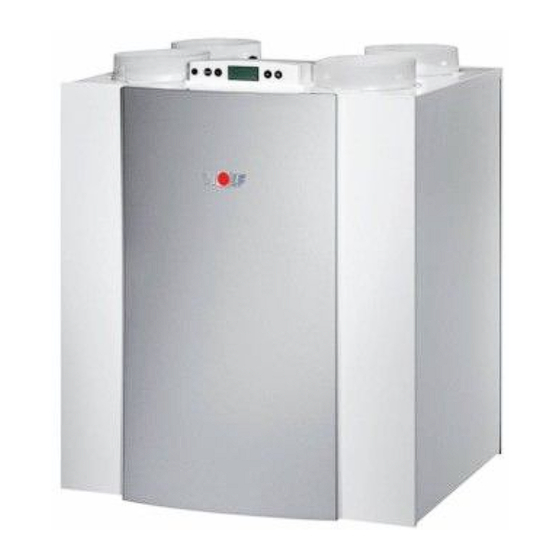

Wolf CWL Montageanleitung
Vorschau ausblenden
Andere Handbücher für CWL:
- Montageanleitung (12 Seiten) ,
- Montage- und bedienungsanleitung (12 Seiten) ,
- Kurzinstallationsanleitung (6 Seiten)
Inhaltsverzeichnis
Werbung

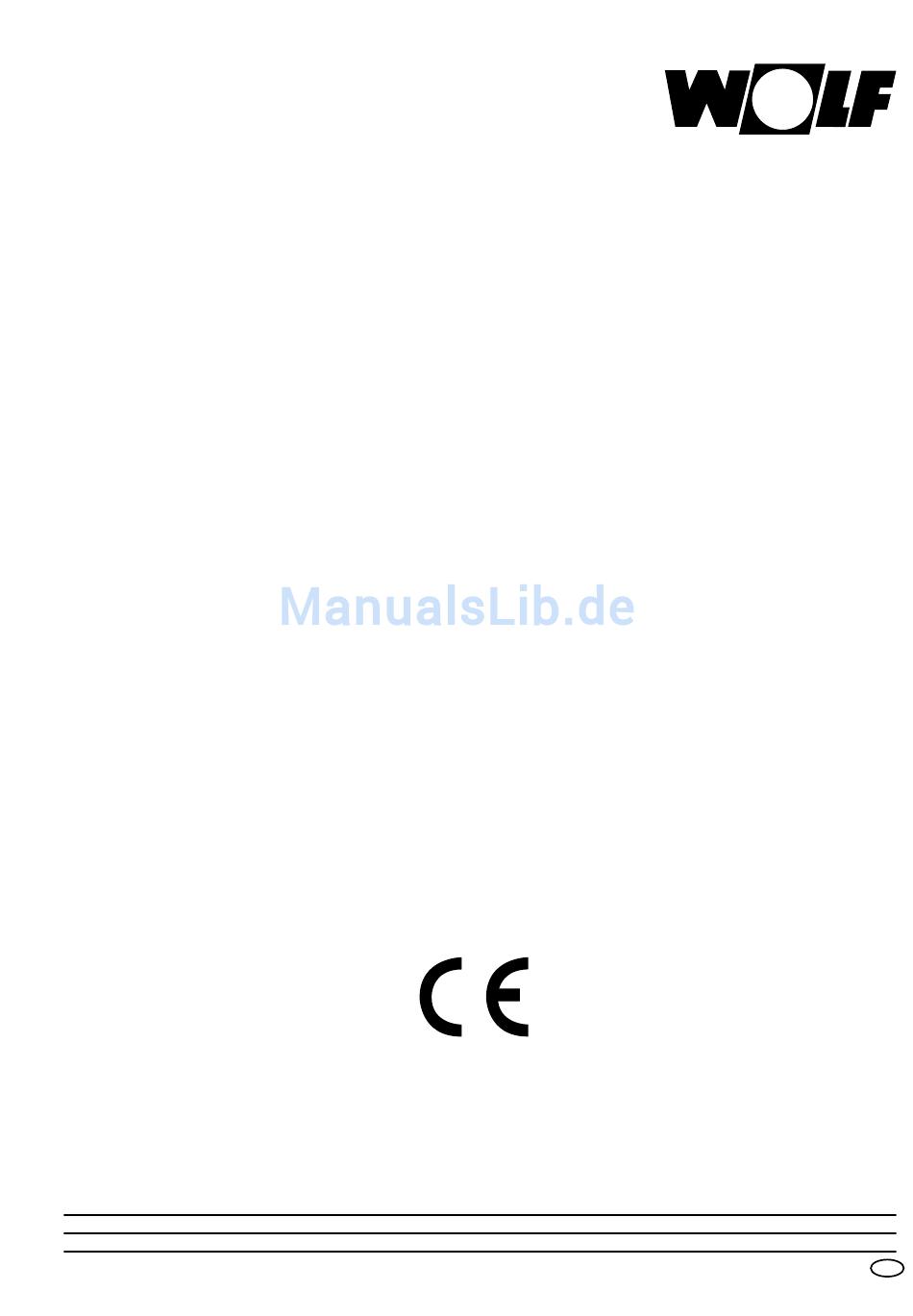

Montageanleitung
Flachkanalsystem Excellent CWL
Wärmegedämmtes ISO-Rohrsystem CWL
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3062773_201110 Änderungen vorbehalten!
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf CWL
Inhaltszusammenfassung für Wolf CWL
- Seite 1 Flachkanalsystem Excellent CWL Wärmegedämmtes ISO-Rohrsystem CWL Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
-
Seite 2: Inhaltsverzeichnis
Bogen im Luftverteilersystem Montage des Bodengitters bzw. des Zuluft- oder Abluftventils Position des Luftverteilersystems ändern Anschluss des Luftverteilersystems Luftverteiler mit 2 x 5 Stutzen Luftverteiler Standard Wärmegedämmtes Funktionsschema Rohrsystem Eigenschaften Montage und Verlegung Druckverluste Wärmegedämmtes ISO-Rohrsystem Flachkanalsystem Excellent Flachkanalsystem Excellent CWL... -
Seite 3: Ausführung
Ausführung Kapitel 1 1.1 Serienmäßige Ausführung Das von Wolf GmbH komplett neu entwickelte Kunststoff-Luft- Von Wolf wird eine Auslegungs-Software zur Verfügung ge- verteilsystem wurde spezifisch für kontrollierte Wohnraumlüf- stellt, mit der man in einfacher Weise ermitteln kann, welcher tung mit Wärmerückgewinnung ausgelegt. Es ist ein modulares Wert an der Drosselscheibe eingestellt werden muss (Anzahl System, das aus einem Flachkanal, mehreren Zubehörteilen... -
Seite 4: Zusammensetzung Des Luftverteilersystems
Kapitel 1 Ausführung 6109 - A.pdf 19-11-2009 14:10:09 1.2 Zusammensetzung des Luftverteilersystems Beispielaufstellung des Luftverteilersystems 6109-A Flachkanalsystem Excellent CWL... -
Seite 5: Bauteile
CWL mitgelieferte Installationsanleitung. Die innenseitig gedämmte Fassadendurchführung, durch die saubere Außenluft Frischluftzufuhr durch die Fassade angesaugt wird; für den Einbau und/oder Abmessungen siehe die zum CWL mitge- lieferte Installationsanleitung. Flachkanal Der flache Kunststoff-Luftverteilerschlauch in der Größe 50 x 100 mm; siehe § 1.3.5 Der Luftverteileranschlussstutzen wird für den Anschluss der Luftkanäle an den... -
Seite 6: Luftverteiler
Luftverteilers gezogen wird. Beim Einbau des Luftverteileran- schlussstutzens ist dieser beim Einstecken wieder fest herun- ter zu drücken; anschließend wieder festschrauben. A - Montage eines Luftverteileranschlussstutzens B - Lösen eines Luftverteileranschlussstutzens C - Bohrung für Sicherungsschraube 6128-A Flachkanalsystem Excellent CWL... -
Seite 7: Ausführung Kapitel
Ringe ausgeschnitten werden, umso mehr Luft wird zum be- treffenden Gitter bzw. Ventil gefördert. Drosselscheibe (Beutel 10 St.) 6110-A Anhand des Wolf-Berechnungsprogramms lässt sich ermitteln, wieviel Luft zu bestimmten Gittern bzw. Ventilen gefördert wer- den muss und wieviele Ringe aus der Drosselscheibe ausge- schnitten werden müssen. -
Seite 8: Rohrkappe
Der Halteclip dient zum spannungsfreien Fixieren des Luftver- teilerschlauchs. Es besteht die Möglichkeit den Halteclip zu- sammen zu stecken, damit mehrere Luftverteilerschläuche ne- ben einander fixiert werden können. Der Luftverteilerschlauch kann beidseitig (runde Seite oben oder unten) in der Halteclip eingelegt werden. Halteclip 6312-A Flachkanalsystem Excellent CWL... -
Seite 9: Anschlussteil Für Ventil Dn125
Das Anschlussteil Bodengitter wird mit einer montierten Rohr- kappe geliefert. Diese Kappe während der Installationszeit Anschlussteil Bodengitter nicht entfernen (beim Ablängen des Schachtes die Kappe 6110-A erneut anbringen). Erst nach Abschluss der Bauarbeiten das gewünschte Gitter einbauen. Flachkanalsystem Excellent CWL... -
Seite 10: Zuluftventil Dn125 Induktiv
Dieses metallene Frischluftgitter ist in zwei Ausführungen lie- ferbar, in einer weiß epoxierten Ausführung und in einer Edel- stahl-Ausführung. Dieses Gitter klemmt sich mit zwei Federn im Anschlussteil Bodengitter fest. Bodengitter 6110-A Das Bodengitter ist nicht für die Montage an der Wand ge- eignet! Flachkanalsystem Excellent CWL... -
Seite 11: Installation Des
4 innenseitig montierten Nasen innerhalb des max. 5° Achtung! Der Luftverteilerschlauch max. 5° in Luftverteileran- Dichtrings völlig über einen Riffel des Luftverteilerschlauchs schlussstutzen biegen. geschlossen werden und einrasten. Luftverteilerschläuche fest und spannungsfrei auf den Bo- den montieren! Flachkanalsystem Excellent CWL... - Seite 12 A = Luftverteilerschlauch am Luftverteiler montiert B = Rohrkappe an einem Luft- verteileranschlussstutzen montieren C = Rohrkappe montiert D = Luftverteilerschlauch mit Dichtring am Luftverteiler montieren E = Luftverteilerschlauch mit Drosselscheibe und Dich- tring am Luftverteiler montie- 6124-A Flachkanalsystem Excellent CWL...
-
Seite 13: Bogen Im Luftverteilersystem
Position des Luftverteilerschlauchs zum Winkelanschlussteil/ An diese beiden Winkelanschlussteile kann nur ein Luftvertei- Winkelanschlussteil des Bodengitters anpassen (siehe §2.4). A = Zuluftventil B = Abluftventil Rechtwinkliger Anschluss für die Montage des Rechtwinkliger Anschluss für die Montage 6127-A Bodengitters. der Ventile. Flachkanalsystem Excellent CWL... -
Seite 14: Position Des Luftverteilerschlauchs Ändern
Montagesituationen einsetzen, wobei immer die flache gesteckt wird, kann die Position des Schlauches zum Hilfsteil Seite des Luftverteilerschlauchs an der Wand, am Fußboden gedreht werden. In solcher Weise lässt sich mit denselben bzw. an der Decke angebracht wird. Flache Seite Luftverteilerschlauch 6132-A Flachkanalsystem Excellent CWL... -
Seite 15: Anschluss Des Luftverteilersystems - Feuerwiderstand
Dies ist z.B. durch Anwendung von Brandmanschetten im Bereich der Wand/Wanddurchführung möglich. 2.6 Luftverteiler mit 2 x 5 Stutzen Ø150 Ø150 Variation 1 Lieferung ab Werk Ø 150 Ø150 Variation 3 Variation 2 Flachkanalsystem Excellent CWL... -
Seite 16: Luftverteiler Standard
Lieferung ab Werk: Luftverteiler mit 5 Stutzen Ø 150 Ø 150 Luftverteiler mit 10 vertauschten Stutzen Lieferung ab Werk: Luftverteiler mit 10 Stutzen Ø 180 Ø 180 6130-A Lieferung ab Werk: Luftverteiler mit 15 Stutzen Luftverteiler mit 15 vertauschten Stutzen Flachkanalsystem Excellent CWL... -
Seite 17: Wärmegedämmtes Funktionsschema
Zuluftverteiler Abluftverteiler Schalldämpfer Fortluft Außenluft Zur Erstellung der Außenluft- und Fortluftleitungen vom Zur Erstellung der Zuluft- und Abluftleitungen vom CWL- und zum Comfort-Wohnungs-Lüftungsgerät CWL. Gerät zu den Luftverteilern. 3.2 Eigenschaften Das wärmegedämmte ISO-Rohrsystem besteht aus einem hervorragende Geräuschdämpfungseigenschaften. dampfdiffusionsdichten Schaummaterial. Es verhindert Das flexible Material darf an Engstellen geringfügig... -
Seite 18: Druckverluste
Hinweis: Für einen optimalen Betrieb wird eine Luftmenge von ca. 20 m³/h für den Luftverteilschlauch empfohlen. Bei größerem Luft- bedarf sind 2 Leitungen parallel zu verlegen, dadurch erhöhen sich die empfohlenen Luftmengen auf ca. 40 m³/h. Achtung: Ein höherer Luftvolumenstrom als max. 50m /h kann am Ventil zu Strömungsgeräuschen führen. Flachkanalsystem Excellent CWL Wärmegedämmtes Rohrsystem CWL/ Flachkanalsystem Excellent... - Seite 19 Flachkanalsystem Excellent CWL...
- Seite 20 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
