Durst Laborator 1200 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Durst Laborator 1200
Inhaltszusammenfassung für Durst Laborator 1200

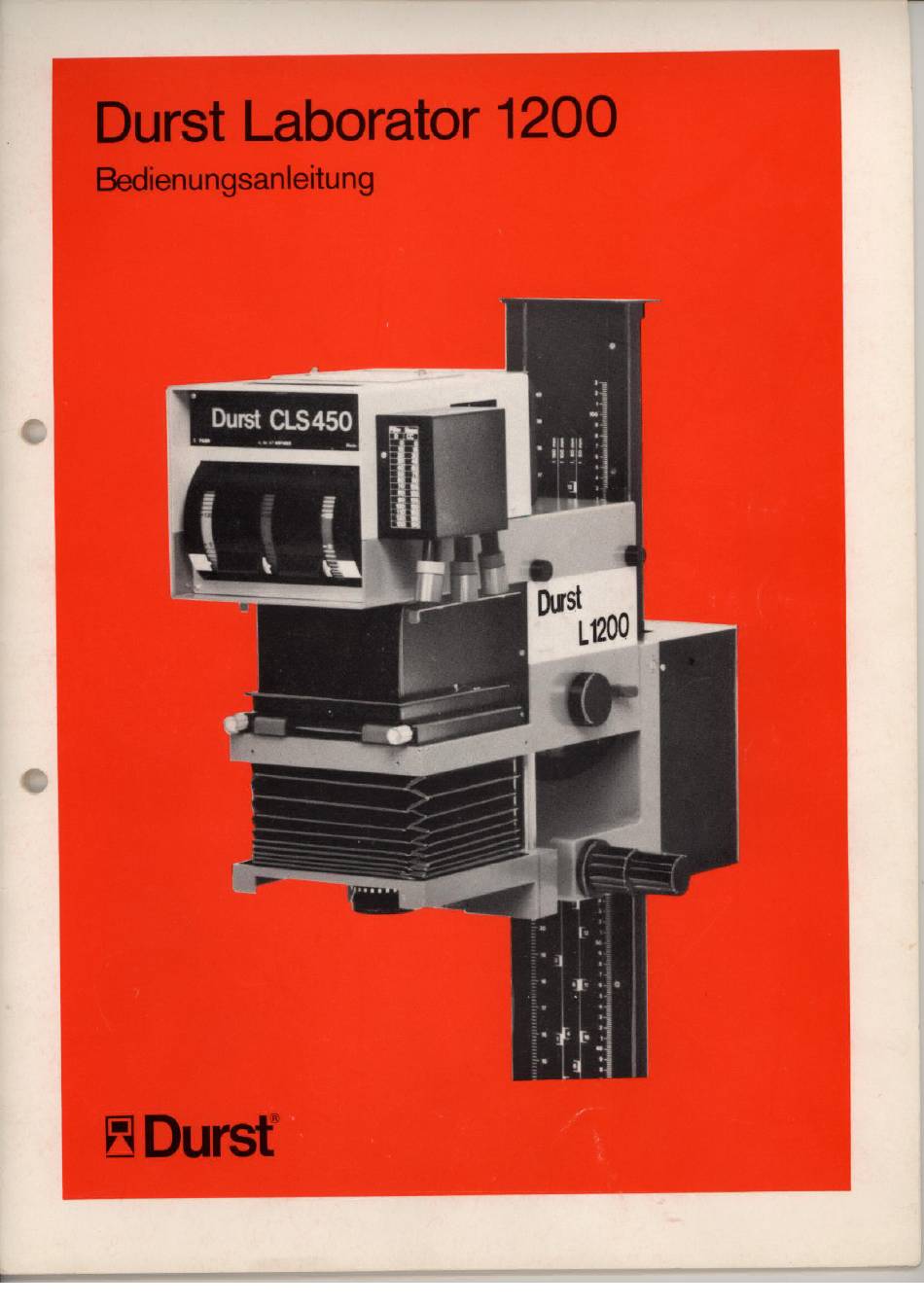

- Seite 1 Durst Laborator 1200 Bedienungsanleitung Durst CLS450 11200 B Durst...
-
Seite 2: Zusammenbau
LABORATOR 1200 haben Inhaltsverzeichnis Markenerzeugnis der Firma Durst AG, Bozen/ Italien, im Besitz, das Ihnen ein Höchstmaß I.O.O. Allgemeiner Hinweis an Qualität und größte Sorgfalt bei Fertigung und Kontrolle garantiert. Dieses Spitzengerät Wird Ihnen durch hohen Bedienungskomfort 2.0.0. Bestandteile Bedienungselemente... -
Seite 3: Adapter Febidap Mit Bildbühne
Reflektionsmasken BIMASK Haltebolzen FEMOCAP Aussparungen zum Einhängen Mischschächte Aussparungen zum Einhängen des FEMOCON BIMABOX bzw. Kondensoren BIMACON Halteleisten Festklemmen FEMOCON Haltebolzen Festklemmen Mischschächte Filterschublade BIMABOX bzw. Kondensoren BIMACON Deckel Lampenhauses Halteleisten Festhalten Mischschächte Arretierriegel des Lampenhausdeckels BIMABOX bzw. Kondensoren BIMACON 77. -
Seite 4: Oberprüfung Der Vollständigkeit
2.6.0. Oberprüfung der Vollständigkeit Der LABORATOR 1200 Wird in einer bruchsicheren Spezial- verpackung ausgeliefert. Wir empfehlen, alle Einzelteile vor dem Zusammenbau mit einem Tuch sorgfältig reinigen. Bitte zunächst die Vollständigkeit aller Einzelteile überprüfen. Zum besseren Verständnis der Montageanleitung —.41 sind alle Bestandteile sowie die für den Gebrauch... -
Seite 5: Objektive
90' drehen, was besonders bei Verwendung Rollpapierkassetten sehr wichtig ist. 3.1.2. Objektive Der Durst-Vergrößerer LABORATOR 1200 kann mit den dem Negativformat entsprechenden Objektiven von 28 mm bis 150 mm Brennweite ausgerüstet werden. Die erforderlichen Objektivplatinen entnehmen Sie dem Abschnitt 4.2.2. -
Seite 6: Ausstattung Der Diffusen Beleuchtungseinrichtung
3.2.0. Ausstattung des Farbmischkopfes CLS 450 Der Farbmischkopf Durst CLS 450 ist mit dichroitischen, nicht ausbleichenden Filtern ausgestattet, die eine stufen- lose Filterung von 0—130 in densitometrischen Werten (ca. 190nach CC-FiIterwerten) ermöglichen. D ie austausch- baren Mischschächte garantieren eine gleichmäßige Ausleuchtungdes gesamten Projektionsformates bei allen Vergrößerungsfaktoren... - Seite 7 Hilfe Arretierschraube (12) befestigt. • 4.2.4. Einsetzen Bildbühne Die Bildbühne FEMONEG (36) Wird serienmäßig mitgeliefert, wenn das Grundgerät LABORATOR 1200 mit einer der drei verschiedenen Ausstattungen: CLS 450, BWL 450, FEMOKIT-BW bestellt wird. Sie ist serienmäßig mit zwei Bildbühnengläsern FEMOGLA (41) ausgerüstet,...
-
Seite 8: Montage Des Adapters
Rändelschrauben (29) am Gerätekopf befestigt. 4.3.1. Einsetzen verschiedenen Mischschächte A) Mischschächte FEMOBOX Bei Bestellung eines LABORATOR 1200 mit dem CLS 450 bzw. 450 Wird der Spiegelschacht FEMOBOX450 serienmäßig mitgeliefert. Außer dem serienmäßigen Spiegel- schacht FEMOBOX sind noch... - Seite 9 Anschließend zieht man den Lampensockel (46) nach oben durch die öffnung und setzt die 250W/24-V-HaIogenlampe Durst CLS450 mit eingebautem Rückspiegel ein. Dieser Lampentyp ist entweder bei Durst erhältlich (Kode COLAMP 250) Oder kann auch über den Fachhandel bezogen werden. Die Typenbezeichnung für...
-
Seite 10: Anschluß Des Transformators
Drücken auf die beiden Knöpfe (44) arretiert. 4.3.3. Anschluß des Transformators TRA 450 und eines Zeitschaltgerätes Das vom CLS 450/BWL 450 kommende Kabel (48) Wird an Durst CLS450 die entsprechende Steckdose (49) des Transformators ange- schlossen. Die Steckdose ist mit der Beschriftung „CoIor... -
Seite 11: Anschluß Des Spannungskonstanthalters Und Eines Zeitschaltgerätes
Magnetstabilisatoren mit einer Leistung bis zu 1000 W zu schWach, .um den Spitzeneinschaltstrom der Halogen- lampe Farbkopf Durst CLS 450 aufzunehmen. Dadurch bricht die Versorgungsspannung kurzzeitig sammen und ein Prellen Relais ist die Folge. Dies... -
Seite 12: B Schon Bei Der Kondensor-Beieuchtungseinrichtung
Schwenkteils (79) von links durch Offnung in das Lampenhaus geschoben. Nach Abnahme des Lampenhausdeckels (75) können Opallampen bis 250 W (Durst DULAMP250) in den Lampensockel geschraubt werden. Die Lampe kann durch Ein- und Ausführen bzw. durch axiales Drehen bzw. Drehen an den Drehgriffen... -
Seite 13: Vergröberung
Höchstmaß an Schärfe gleichmäßiger Ausleuchtung zu gewährleisten. 5.4. I. Vergrößerung Ausschnitten Durst CLS450 Selbst für geübte Fotografen ist es nicht möglich, bereits mit der Kamera gewünschten Bildausschnitt zu be- stimmen. Die exakte Ausschnittbestimmung ist erst beim Vergrößern... -
Seite 14: Wandbefestigungseinrichtung
Zuvor muß das Grundbrett beschwert Oder mit einer Schreinerzwinge befestigt werden. Für die Wandprojektion Wird der Gerätekopf in die oberste Stellung gebracht, der Arretiergriff (21) gelockert, die roten Blockierungsgriffe (22)gedreht,so daß die Rastenbolzen (23) die Drehung freigeben und der Gerätekopf entweder —22 nach links Oder rechts um 900 geschwenkt werden kann. -
Seite 15: Weißlicht-Einstellung
Folgende Übersichtstabelle soil Ihnen die Umstellung erleichtern: Filterwerte CC/CP-Dichten Durst-Dichten —24 2019 maximale Filterdichte Farbmischkopfes CLS 450 entspricht somit einer CC- bzw. CP-Filterdichte ca. 195. Serienmäßig mit dem CLS 450 werden Verlänge- rungsstäbe (60) für die Filterdrehgriffe mitgeliefert. Diese Verlängerungsachsen... -
Seite 16: Infrarot- Und Uv-Sperrfilter (Nur Bei Cls 450)
6.10. Vergrößern von Schwarzweiß-Negativen mit einem Antireflexbelag versehen, daher vorsichtig abwischen, damit dieser nicht zerkratzt wird. Am besten Mit dem LABORATOR 1200 und der Kondensor-BeIeuchtungs- Wird Durst LABORATOR 1200 bei Nichtgebrauch gegen einrichtung FEMOKIT-BW haben wir die ideale Möglichkeit Staub und Feuchtigkeit durch die getrennt lieferbare Haube für Schwarzweiß-Vergrößerungen. - Seite 17 8.0.0. Kondensorkombinations- Platinentabelle bei Verwendung von Schneider-Componon- Oder Rodenstock-Rodagon-Objektiven mit •Opallampen VERTIKALPROJEKTION Negativformat Lineare Vergrößerungsfaktoren Kondensorkombinationen Objektiv Platine min. min. max. FEMOCAP FEBIDAP inch inch FEMOTUB FEMOCON COMON LAPLA 100 x 125 1,5x RODING 5071 FEMOCON RODON FEMOCON COMON LAPLA 85 x 100 0,75 x 31/4 x 41/4...
