Ronix RH-4047 Bedienungsanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

DRUCKREGELUNG
RH-4047
www.ronixtools.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ronix RH-4047

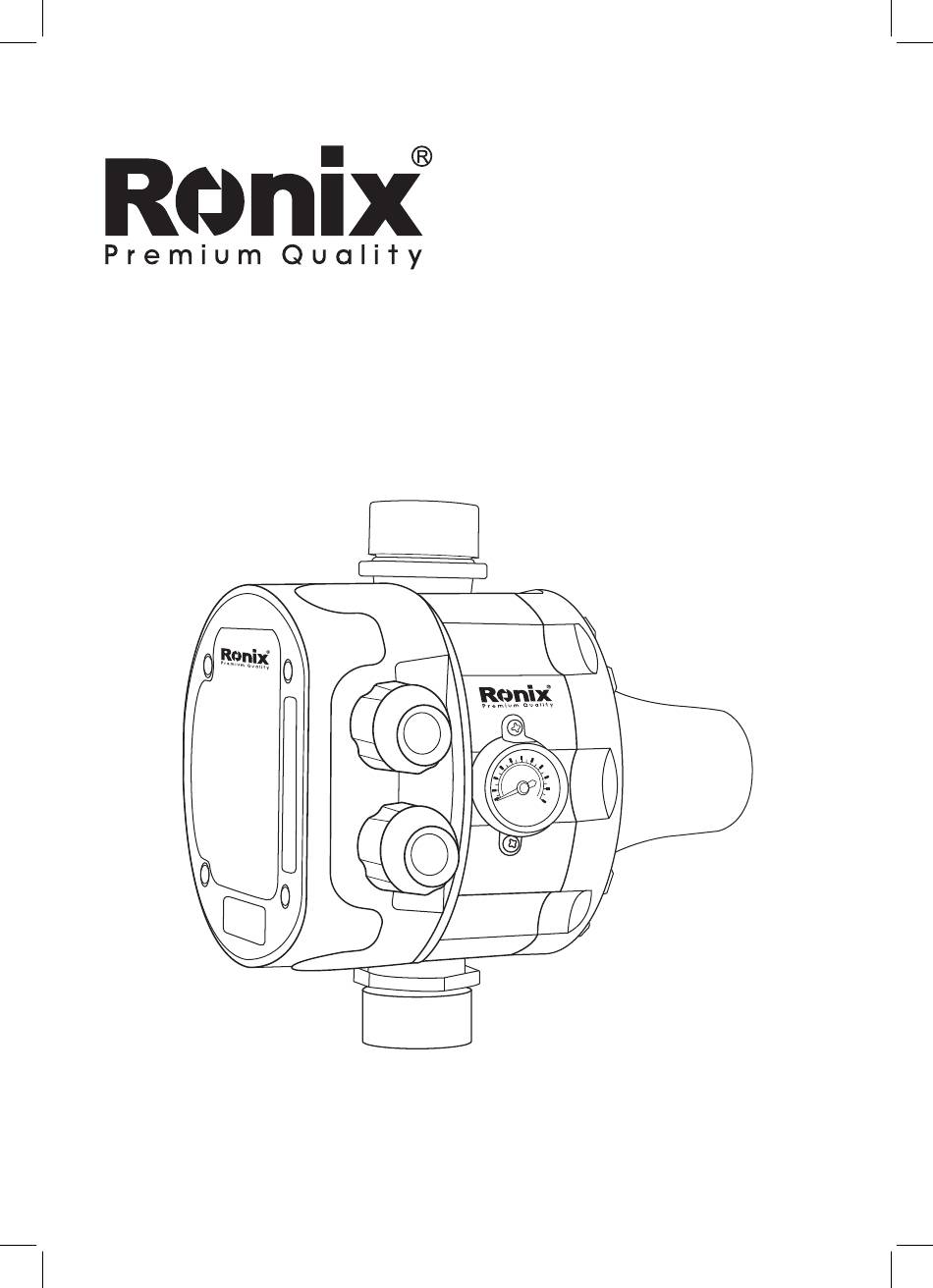

  • Seite 1 DRUCKREGELUNG RH-4047 www.ronixtools.com...

  • Seite 3: Spezifikation

    SPEZIFIKATION Modell RH-4047 Spannung 220-240V Frequenz 50 Hz Strom 10(6)A Leistung 1.1kW Einschaltdruck 1.5Bar (einstellbarer Bereich: 1,2–2,5bar) Max. Betriebsdruck 10BAR Max. Betriebstemperatur 55 °C Gehäusematerial ABS+Nylon Abmessung 145mmx175mmx178mm power cable: 1m mit Eurostecker, Kabellänge Motorkabel:30cm Nettogewicht 1.08Kg Bruttogewicht 1.29Kg BEDIENUNGSANLEITUNG...

  • Seite 4: Teileliste

    TEILELISTE Auslass Druckmesser Kabel Einlass BETRIEB Dieser digitale Controller startet und stoppt die Pumpe über das MCU (Mikrocontroller) in Abhängigkeit von Wasserfluss und Druck. Er ersetzt vollständig die traditionellen Pumpensteuerungssysteme, die aus einem Drucktank, einem Druckschalter, einer Wassermangelschutzvorrichtung, einem Rückschlagventil usw. bestehen. Im Vergleich zur traditionellen elektronischen Drucksteuerung bietet dieser Controller die folgenden offensichtlichen Merkmale und Vorteile: Drei Modi:...

  • Seite 5: Zeitmodus

    Zeitmodus: Der Pumpenmotor empfängt über das MCU Flusssignale, um den Pumpenstart und -stopp zu steuern. Die Pumpe startet nach der eingestellten Zeit erneut und es werden die entsprechende Schutzfunktion und die Fehleranzeige implementiert. Flussmodus: Der Pumpenmotor empfängt über das MCU Flusssignale, um den Pumpenstart und -stopp zu steuern.
  • Seite 6 1- Die Installation und Wartung des Controllers muss von Fachleuten durchgeführt werden, die mit diesem Handbuch vertraut sind. 2- Dieses Produkt darf nur mit sauberem Wasser verwendet werden; der Benutzer sollte das Wasser des Rohrsystems vor der Installation überprüfen. Wenn das Wasser Eisenoxid enthält, wird die Druckregelung nach einiger Zeit versagen.

  • Seite 7: Funktionsanleitung

    1,2 oder 1,5 oder 2,2bar / Maximaler Druck: 10bar Zeit Maximale Betriebstemperatur: 55°C Durchfluss Gehäusematerial: ABS + Nylon Abmessungen: 145mm × 152mm × 186mm weiterpumpen Kabellänge: 1Meter / Nettogewicht: 1,08kg Fehler Bruttogewicht: 1,29kg RH-4047 Abb. 2 FUNKTIONSANLEITUNG Timer Model Restart Modell 0.5Std. 6Std. 24Std. Neustart Zeitschaltuhr...
  • Seite 8 4- Fehlerbehebung und Betriebsanleitung Einstellen des Betriebsmodus Drücken Sie die „Modus“-Taste, wählen Sie „Druck“, „Zeit“ oder „Durchfluss“, dann leuchtet die jeweilige Modusanzeige. Der Druckmodus wird hauptsächlich für die Wasserversorgung ohne Wasserturm verwendet. Die Funktion ist die gleiche wie bei der normalen elektronischen Druckregelung, bei der der Startdruck eingestellt werden kann.
  • Seite 9 Sekunden kein Wasser fördern kann, kann der Benutzer die „Reset“- Taste lange drücken, dann läuft die Pumpe weiter. Zur Installation siehe Abb. 4. Abb. 4 3- Der „Durchflussmodus“ wird hauptsächlich für die Druckerhöhung von Wassertürmen verwendet. Wenn der Wasserverbrauch des Benutzers einen bestimmten Wert erreicht, wird die Pumpe gestartet und die Rohrleitung wird unter Druck gesetzt.
  • Seite 10 4- Im Druckmodus wird bei einem aktuellen Druckwert unterhalb des Einschaltdrucks und fehlendem Wasserdurchflusssignal innerhalb von 12 s ein Wassermangel festgestellt und werden entsprechende Anzeigen ausgelöst. Die elektrische Pumpe läuft dann alle 15 Minuten automatisch für 10 Sekunden an; sobald Wasser einströmt, arbeitet sie normal weiter. Bleiben jedoch weiterhin kein Durchfluss und kein Druck vorhanden, wird erneut der Abschaltschutz aktiviert.
  • Seite 11 COMMON OPERATION TROUBLE Mögliche Ursachen am Keine ursächlichen Probleme Fehler Controller mit dem Controller 1- Controller-Fehler 1- Nennspannung unter 180 Pumpe startet 2- Fehler beim Zurück- V; 2- Pumpenfehler; 3- Kabel nicht setzen falsch angeschlossen. 1- Controller-Fehler 2- Fehler des Pumpe lässt sich Rückschlagventils Rohrleckage...

  • Seite 12: Pressure Control

    PRESSURE CONTROL RH-4047...
  • Seite 13 SPECIFICATION Model RH-4047 Voltage 220-240V Frequency 50 Hz Current 10(6)A Power 1.1kW Starting Pressure 1.5Bar (adjustable range:1.2-2.5bar) Max. Working Pressure 10BAR Max. Working Temperature 55 °C Body Material ABS+Nylon Dimension 145mmx175mmx178mm power cable: 1m with euro plug, Cord Length motor cable:30cm Net Weight 1.08Kg...

  • Seite 14: Part List

    PART LIST Outlet Pressure Gauge Cable Inlet OPERATION This digital controller starts and stops pump through MCU according to water flow and pressure. Completely replace the traditional pump control systems, which composed of pressure tank, pressure switch, water shortage protection set, check valve etc. compared with traditional electronic pressure control, this controller has the following obvious features and advantages: Three modes:...
  • Seite 15 Pump motor through MUC receive flow signal to control pump start and stop. Start again according to set time, and implement relative protection and failure display function. Flow mode: Pump motor through MCU receive flow signal to control pump start and stop.
  • Seite 16 1- installation and maintenance the controller must be operated by professionals who proficient in this manual. 2- this product only can be used in the clean water; the user should check the water of pipe system before installation. if the water containing the iron oxide, the pressure control will be failure after using a time.
  • Seite 17 1.2 or 1.5 or 2.2bar / Max Pressure: 10bar Max. Working Temperature: 55°c Flow Body Material: ABS+Nylon Pump On Dimention: 145 mm×152mm×186mm Cord Length: 1meter / Net Weight: 1.08Kg Failure Gross Weight: 1.29Kg RH-4047 Fig.2 FUNCTION INSTRUCTION Timer Model Restart 0.5H 6H Timer Model...
  • Seite 18 1 setting working mode press “model” button, choose “pressure” “time” or “flow”, then mode light on. Pressure mode is manly used for no tower water supply. The function is same as normal electronic pressure control, you can set the starting pressure. The pressure gauge on the side shows the system pressure.
  • Seite 19 Fig 4 3- “Flow” mode mainly used for water tower pressurization. When the user’s water consumption reaches a certain value, the pump will be started and the pipeline will be pressurized. The advantage is that when the water consumption of the pipeline is lower, and it is no need to turn on the water pump, avoiding suddenly start the pump at night, like the toilet water supply at night.
  • Seite 20 Frequently start within 3 minutes (no flow signal within 3 minutes, pressure signal repeated) more than 18 time, and failure light means leakage protection. Leakage protection does not affect the pump’s normal operation, will not be forced pump shout down. The pump can be restarted by pressing the “Reset”...
  • Seite 23 ‫مشکالت و راه حل های مربوطه‬ )‫سایر دالیل احتمالی (به کنترلر مربوط نیست‬ ‫دالیل مربوط به کنترلر‬ ‫مشکل‬ ‫1- ولتاژ تغذیه کم تر از 081 ولت است‬ ‫1- خرابی کنترلر‬ ‫2- پمپ خراب است‬ ‫2- خرابی دکمه راه اندازی مجدد‬ ‫پمپ...
  • Seite 24 .‫آب سرویس بهداشتی در شب هنگام. مانند شکل 5 نصب کنید‬ 5‫شکل‬ ‫4- در مدل فشار، ا گر مقدار فشار فعلی کمتر از مقدار فشار شروع به کار باشد و سیگنال جریان آب‬ ‫در 21 ثانیه وجود نداشته باشد، مشخص می شود که کمبود آب در سیستم آب رسانی وجود دارد‬ ‫و...
  • Seite 25 3‫شکل‬ .‫2- حالت "زمان" عمدتًا برای پر کردن آب برج آب مورد استفاده قرار می گیرد‬ ‫این حالت مانع کاربر می شود تا پمپ را به تنهایی به طور مکرر راه اندازی یا متوقف کند. کاربر‬ ‫می تواند با توجه به میزان آبی که در روز مصرف می کند تعیین کند که پس از پر کردن آب چه‬ ‫مدت...
  • Seite 26 Cord Length: 1meter / Net Weight: 1.08Kg Failure Gross Weight: 1.29Kg .‫روشن است ، پمپ خراب است‬ ‫3- ا گر چراغ‬ Failure Timer Model Restart RH-4047 :‫سه حالت کنترل عملکرد ست کنترل آب‬ 0.5H 6H Timer Model Restart ‫حالت فشار با روشن بودن چراغ‬ Pressure Pressure Voltage: 220-240V / Current: 10A Power: 1.1KW / Starting Pressure:...
  • Seite 27 Power: 1.1KW / Starting Pressure: Time 1.2 or 1.5 or 2.2bar / Max Pressure: 10bar Max. Working Temperature: 55°c Flow Body Material: ABS+Nylon Pump On Dimention: 145 mm×152mm×186mm Cord Length: 1meter / Net Weight: 1.08Kg Failure Gross Weight: 1.29Kg RH-4047 2‫شکل‬ ‫دفترچه راهنما‬...
  • Seite 28 :‫حالت جریان‬ ‫سیگنال جریان را برای کنترل شروع و توقف پمپ و اجرای حفاظت‬ ‫موتور پمپ از طریق‬ .‫نسبی و عملکرد نمایش خرابی دریافت می کند‬ : ‫نصب ست کنترل‬ ‫ست کنترل‬ !‫اتصال اشتباه‬ ‫پمپ‬ ‫شیر بررسی‬ 1‫شکل‬ ‫1- نصب و نگهداری کنترلر باید توسط افراد حرفه ای که مطابق این دفترچه راهنمای کاربر عمل‬ .‫می...
  • Seite 29 ‫اجزاءو قطعات‬ ‫خروجی‬ ‫گیج فشار‬ ‫کابل برق‬ ‫ورودی‬ .‫با توجه به جریان و فشار آب شروع و متوقف می کند‬ ‫این کنترلر دیجیتال پمپ را از طریق‬ ‫به طور کامل جایگزین سیستم های کنترل پمپ سنتی که از مخزن فشار، سوئیچ فشار، مجموعه‬ :‫حفاظت...
  • Seite 30 ‫مدل‬ 4047 ‫042 - 022 ولت‬ ‫ولتاژ‬ ‫05هرتز‬ ‫فرکانس‬ ‫01(6) آمپر‬ ‫جریان‬ ‫1.1 کیلو وات‬ ‫توان‬ )‫5.1بار (محدوده قابل تنظیم: 2.1-5.2بار‬ ‫فشار شروع به کار‬ ‫فشار کاری حدا کثر‬ ‫01 بار‬ ‫55 درجه سانتی گراد‬ ‫دمای کاری حدا کثر‬ ‫جنس بدنه‬ ABS + Nylon ‫871×571×541 میلی...
  • Seite 32 ‫ست کنترل پمپ آب‬ RH-4047 www.ronix.ir...
