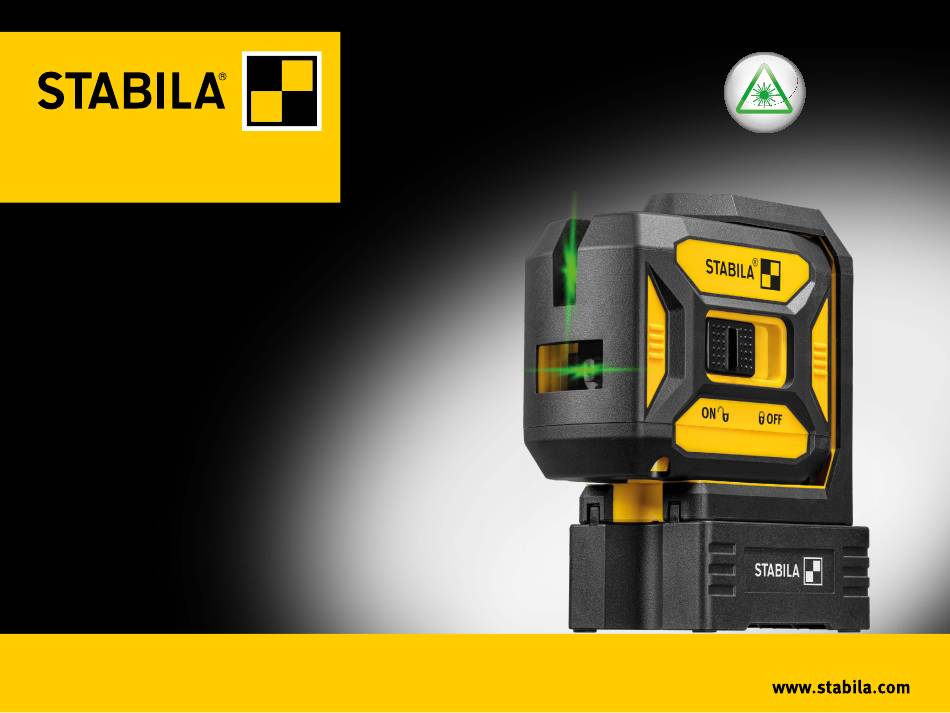

- Seite 1 GREEN BEAM How true pro’s measure LAX 320 G Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
LAX 320 G Inhaltsverzeichnis Kapitel Seite • 1. Bestimmungsgemäßer Einsatz • 2. Sicherheitshinweise für Lasergeräte • 3. Geräte-Elemente • 4. Inbetriebnahme • 4.1 Batterien einsetzen / entnehmen • 4.2 Einschalten • 4.3 Inbetriebnahme ohne Nivellierfunktion • 5. Funktionen • 5.1 Auswahl der Laserfunktionen •... -
Seite 3: Bestimmungsgemäßer Einsatz
Herzlichen Glückwunsch zum Kauf Ihres STABILA Messwerkzeuges. LASER Der STABILA LAX 320 G ist ein einfach zu bedienender Kreuzlinien- und Lotlaser zum horizontalen und vertikalen Nivellieren. Die Lotpunkte ermöglichen das Ausrichten und Loten von Bauelementen. Er ist selbstnivellierend im Bereich von ± 4°. -
Seite 4: Geräte-Elemente
LAX 320 G 3. Geräte-Elemente 1. Lasereinheit 2. Schutzrahmen: mit Magnet u.Stativgewinde 3. Austrittsfenster: horizontale und vertikale Laserlinie 4. Austrittsfenster: Lotpunkt nach oben und unten 5. Schiebeschalter: EIN / AUS , mechanische Verriegelung 6. Magnetfläche 7. Batteriefachdeckel 8. Taster: manueller Modus EIN / AUS 9. -
Seite 5: Inbetriebnahme
LAX 320 G 4. Inbetriebnahme 4.1 Batterien einsetzen / entnehmen Den Batteriefachdeckel in Pfeilrichtung öffnen, gegebenen- falls alte Batterien entfernen und neue Batterien gemäß Symbol in Batteriefach einlegen. Es können auch entspre- chende Akkus verwendet werden. LED Anzeige : LED rot: schwache Batteriekapazität... -
Seite 6: Einschalten
4.2 Einschalten Das Lasergerät wird in Arbeitsposition gebracht und mit dem Schiebeschalter eingeschaltet. Der LAX 320 G startet immer im Horizontalmodus und nivel- liert sich automatisch ein. Die Laserfunktionen können nun ausgewählt werden (-> 5.1.) . Die grüne LED zeigt den Betrieb an. -
Seite 7: Funktionen
LAX 320 G 5. Funktionen 5.1 Auswahl der Laserfunktionen Nachdem das Gerät eingeschaltet ist, können mit dem Tas- ter „Laserlinien“ die verschiedenen Laserfunktionen umge- schaltet werden. Lotfunktion Überträgt einen definierten Punkt vom Boden an die Decke. 5.2 Arbeiten mit dem Receiver Für Arbeiten über größere Entfernungen oder mit einem... -
Seite 8: Led Anzeigen
LAX 320 G 6. LED Anzeigen Betrieb mit Nivellierfunkton Betrieb eingestellt Gerätetemperatur > 60°C Gerät in den Betriebstemperaturbereich bringen Betrieb ohne Nivellierfunkton LED / Laserstrahl leuchtet konstant LED / Laserstrahl blinkt LED blinkt mit Farbwechsel Betrieb mit Nivellierfunkton Akkukapazität schwach... -
Seite 9: Anwendung Mit Der Laserbasis
LAX 320 G 7. Anwendung mit der Laserbasis Zum genauen Positionieren kann der LAX 320 G mit der Laserbasis SLB 320 an Profile des Innenausbaues angelegt werden. Der Lotlaser wird damit genau auf die Bauteilkante ausgerichtet. Die Laserbasis wird mit seinen Profilschienen bis zum... -
Seite 10: Überprüfung Der Genauigkeit
LAX 320 G 8. Überprüfung der Genauigkeit Der LAX 320G ist für den Baustelleneinsatz konzipiert > 2 m und hat unser Haus in einwandfrei justiertem Zustand verlassen. Die Kalibrierung der Genauigkeit muß wie bei jedem Präzisionsinstrument regelmäßig kontrolliert 9 0 °... -
Seite 11: Horizontalkontrolle
Abstand S von mindestens 5 m benötigt. 1. Der LAX 320G möglichst nahe vor der Wand A auf eine horizontale Fläche stellen. 2. Der LAX 320 G wird mit einem Austrittsfenster für vertikale Laserlinie auf die Wand A ausgerichtet. 3. Das Lasergerät einschalten. -
Seite 12: Technische Daten
LAX 320 G 9. Technische Daten Lasertyp: Grüner Diodenlaser, Wellenlänge 510 - 530 nm Ausgangsleistung: < 1 mW, Laserklasse 2, gemäß IEC 60825-1:2014 EN60825-1:2014 /A11:2021 Selbstnivellierbereich:ca. ± 4° Nivelliergenauigkeit*: Laserlinie: ± 0,3 mm/m Laserlinienmitte Batterien: 3 x 1,5 V Alkaline, Größe Mignon, AA, LR6 Betriebsdauer: ≤... - Seite 13 STABILA Messgeräte Gustav Ullrich GmbH Landauer Str. 45 76855 Annweiler Germany...
