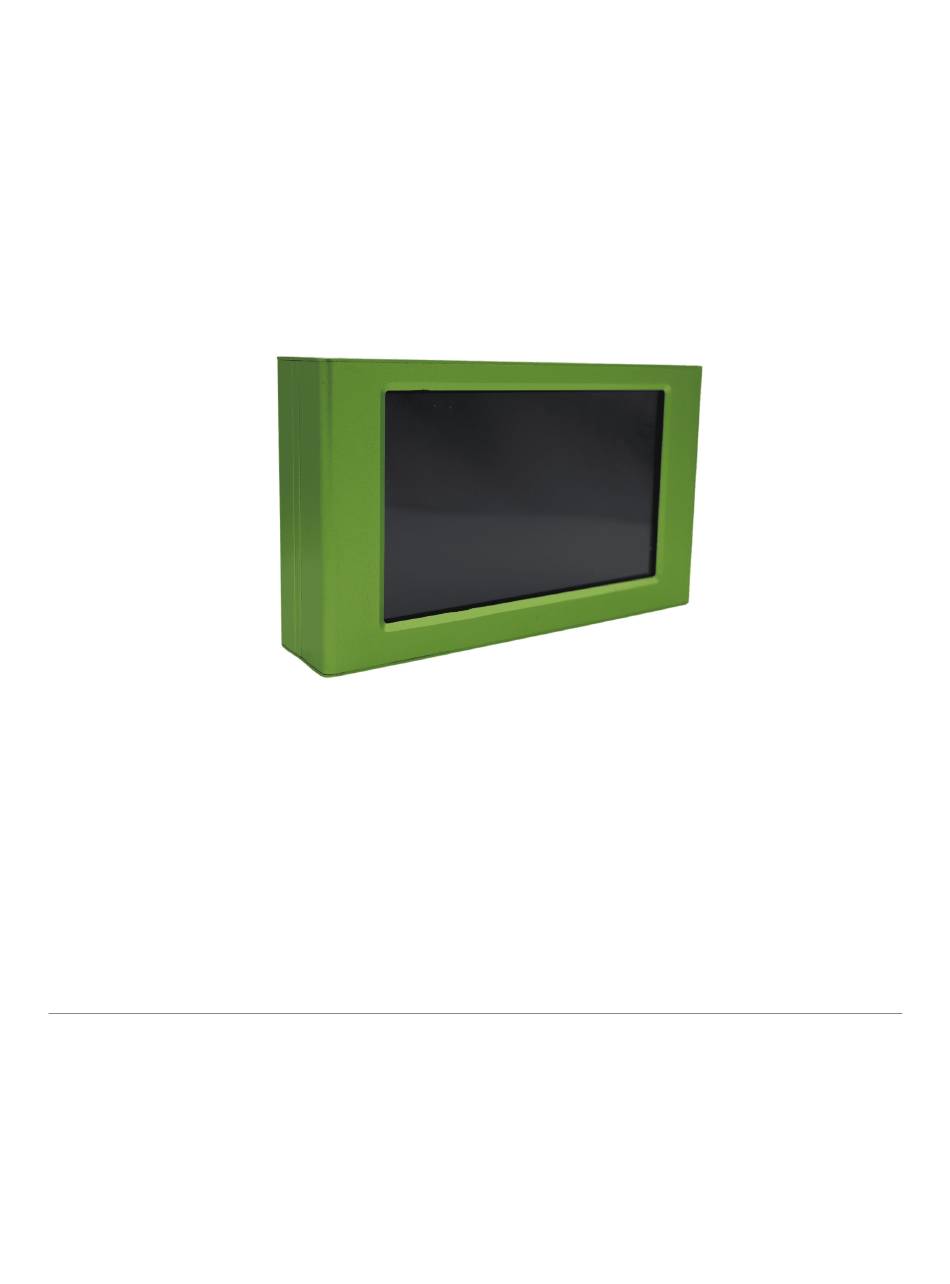

Bedienungsanleitung – ProGrow Master

Intelligenter Steuercontroller für Pflanzenzucht

Diese Anleitung beschreibt die Funktionen und die Bedienung des "ProGrow Master"

Controllers. Dieser Controller ist für die Steuerung von Pflanzenlampen und

Umgebungsbedingungen in Grow-Räumen entwickelt worden. Einige zusätzliche Sensoren und

Zubehörteile sind optional und müssen separat erworben werden.

Was ist im Lieferumfang enthalten?

Wenn Sie den ProGrow Master kaufen, bekommen Sie:

Inhaltsverzeichnis

Inhaltszusammenfassung für pro-emit ProGrow Master

Seite 1 Bedienungsanleitung – ProGrow Master Intelligenter Steuercontroller für Pflanzenzucht Diese Anleitung beschreibt die Funktionen und die Bedienung des "ProGrow Master" Controllers. Dieser Controller ist für die Steuerung von Pflanzenlampen und Umgebungsbedingungen in Grow-Räumen entwickelt worden. Einige zusätzliche Sensoren und Zubehörteile sind optional und müssen separat erworben werden.
Seite 2 ● Ein Netzwerkkabel (RJ45), das zur Verbindung mit den Lampen dient. ● Ein Netzteil zur Stromversorgung des Controllers. ● Optional: Ein Sensor, der gleichzeitig Temperatur, Luftfeuchtigkeit und CO₂ misst (Kombisensor).
Seite 3 Wie wird alles angeschlossen?
Seite 4 Beachten Sie bitte:...
Seite 5 ● In einem Bereich (Zone A oder B) kann jeweils nur ein Signaltyp verwendet werden – also entweder RS485 oder PWM, nicht beides gleichzeitig. Was kann der ProGrow Master? Der Controller bietet viele praktische Funktionen: ● Er kann zwei verschiedene Grow-Bereiche steuern: Garden A und Garden B. Jeder Bereich kann bis zu 4 Lichtkanäle verwalten.
Seite 6 ● Sie können den Controller manuell bedienen oder in den Automatikmodus schalten, wo alles automatisch abläuft. Wie funktioniert die Bedienung? ● Die aktiv gewählten Menüpunkte werden weiß angezeigt, alle anderen bleiben schwarz. ● Mit der Taste "ALL" können Sie alle Kanäle auf einmal steuern. ●...
Seite 7: Uhrzeit Und Datum Einstellen
Hauptbildschirm auf 80 % gesetzt wird, beträgt der tatsächliche PWM-Ausgang für CH1 64 % (80 % von 80 %). Die Anzeige bleibt jedoch bei 80 %. ● Jeder Kanal ist von 0–100 % einstellbar, jedoch nur nach Auswahl des jeweiligen Kanals. Ohne ausgewählten Kanal zeigt das Display „ALL“ – hierüber wird die Gesamtleistung gesteuert.
Seite 8 Klimakontrolle – Temperatur, Luftfeuchtigkeit und CO₂ ● Temperatur: Sie können einen Temperaturbereich zwischen 0 und 99 °C einstellen. Sobald dieser Bereich über- oder unterschritten wird, schaltet der Controller z. B. einen Ventilator ein oder aus. Drücken und halten Sie den orangen Bereich, um den oberen Temperaturgrenzwert einzustellen.
Seite 9 (High-Level) aktiviert – zum Beispiel für den Anschluss eines Luftentfeuchters. Das Symbol in der Statusleiste wird weiß dargestellt. Die blaue Anzeige zeigt die aktuell gemessene Luftfeuchtigkeit in Echtzeit an. ● Drücken und halten Sie den weißen Bereich, um den unteren Grenzwert für die Luftfeuchtigkeit einzustellen.
Seite 10: Voreingestellte Programme
● LED-Typ: Die PWM-Ausgabe beträgt 0 % bis 100 %, bei einer Signalspannung von 10 V. Die Helligkeit kann frei zwischen 0 % und 100 % eingestellt werden. ● HPS-Typ (Natriumdampflampe): Die PWM-Ausgabe liegt zwischen 50 % und 100 %, mit einer Signalspannung von 11 V. Der Helligkeitsring lässt sich nicht unter 50 % herunterregeln. Die Steuerung ist nur im Bereich 50 % bis 100 % möglich.
Seite 11 In diesem Bereich können Sie Programmdateien: ● hinzufügen ● löschen (es erscheint ein Bestätigungsfenster vor dem Löschen) ● bearbeiten ⚠ Es kann immer nur eine Datei gleichzeitig ausgeführt werden. Die ersten vier Dateien im roten Kasten sind System-Presets. Diese können nicht verändert oder gelöscht werden. Wenn auf der Seite nicht alle Dateien angezeigt werden, können Sie durch Blättern nach oben oder unten wechseln Wenn Sie eine andere Datei anklicken, öffnet sich ein Fenster zur Bestätigung.
Seite 12: Simulation Von Sonnenaufgang Und Sonnenuntergang
(Foto 02) Klicken Sie auf OK, um zur neuen Datei zu wechseln. Klicken Sie auf Abbrechen, um den Vorgang zu beenden, ohne zu wechseln.. Nach dem Einstellen klicken Sie auf "Speichern", um die Auswahl zu bestätigen. Simulation von Sonnenaufgang und Sonnenuntergang ●...
Seite 13 Hier stellst du die simulierten Zeiten für Sonnenaufgang und Sonnenuntergang ein. Die Zeitangabe erfolgt im 24-Stunden-Format. Die Auf- und Abblendzeit (also wie lange das Licht heller oder dunkler wird) kann zwischen 1 und 120 Minuten liegen. Klicke im rot markierten Bereich auf die Zeiteinstellung. Daraufhin erscheint eine Zahlen-Tastatur.
Seite 14 Beispiel Sonnenuntergang: Startzeit für das Abdimmen ist z. B. 20:00 Uhr. Wenn die „Abblendzeit“ auf 60 Minuten eingestellt ist, beginnt das Licht um 19:00 Uhr gleichmäßig dunkler zu werden, bis es um 20:00 Uhr vollständig ausgeschaltet ist. Datei bearbeiten und Helligkeit einstellen Klicke auf das „+“-Symbol oder das Bearbeiten-Symbol, um in das Menü...
Seite 15 2. Helligkeit und Kanäle einstellen: „ALL“ im roten Kasten bedeutet, dass alle Kanäle aktiviert sind. Die Zahl hinter „ALL“ zeigt die Gesamt-Helligkeit in Prozent an. CH1–CH4 stehen für Kanal 1 bis 4. Die Zahlen hinter den Kanälen geben den Helligkeitswert des jeweiligen Kanals an. Weiß...
Seite 16: Uhrzeit Festlegen
Timer-Interface: ● Klicke auf das „+“-Symbol, um eine neue Zeitsteuerung hinzuzufügen. ● Uhrzeit festlegen: Klicke auf die ersten beiden Ziffern, um die Stunde über das Zahlenfeld einzugeben. Danach klickst du auf die letzten beiden Ziffern, um die Minuten einzustellen. ● Helligkeit einstellen: Klicke auf die gewünschte Kanalnummer (z. B.
Seite 17 Es erscheint ein Zahlenfeld, in dem du den Wert eingeben kannst. ● Nach dem Einstellen klicke oben rechts auf Bestätigen, um zur Timer-Übersicht zurückzukehren. ● Die hinzugefügte Zeitsteuerung wird dort angezeigt. Um mehrere Timer zu erstellen, wiederhole den gleichen Vorgang. ●...
Seite 18: Systemeinstellungen
● Verknüpfung AUS (Linkage OFF) bedeutet, dass das Gerät nicht aktiviert wird – unabhängig vom Messwert. Nach dem Einstellen klickst du oben rechts auf Bestätigen, um zur Preset-Datei-Übersicht zurückzukehren. Die neue Voreinstellung ist damit abgeschlossen. Wenn du weitere Preset-Dateien anlegen willst, erfolgt dies auf die gleiche Weise wie oben beschrieben.
Seite 19 01. Unabhängiger Gerätemodus (siehe roten Kasten oben): ● EIN (ON): Der unabhängige Modus ist aktiv. Das heißt: Die Sensoren spielen keine Rolle. Geräte wie Lüfter oder CO₂-Systeme werden nur über feste Uhrzeiten gesteuert. Ideal für Nutzer, die keine Sensoren angeschlossen haben oder regelmäßige Zeiten einstellen möchten.
Seite 20 Nach der Auswahl erscheint ein Fenster mit zwei Optionen: ● OK: Bestätigen und schließen ● Abbrechen: Änderungen verwerfen Ist der Modus aktiv, wird der Zeitbereich weiß hinterlegt angezeigt. Wenn du dort klickst, öffnet sich das Einstellfenster. Durch Klick auf Stunde oder Minute erscheint eine Zahlen-Tastatur. Einfach gewünschte Uhrzeit eingeben, mit OK bestätigen und oben rechts auf Bestätigen klicken, um die Einstellung abzuschließen.
Seite 21 02. Kanal umbenennen (siehe roten und grünen Kasten): ● Klicke hinter den gewünschten Kanal. Eine vollständige Tastatur erscheint. ● Gib den neuen Namen ein und bestätige mit dem Häkchen "√". ● Die Namen sollten aus maximal 8 Zeichen bestehen. ● Der neue Name wird überall dort angezeigt, wo der Kanal sichtbar ist.
Seite 22 03. Kanal-Auswahl (siehe roten Kasten): ● Hier legst du fest, welche Kanäle aktiv sein sollen. ● OK: Kanal aktiv ● OFF: Kanal deaktiviert Beispiel: Wenn nur ein Kanal aktiviert wird, zeigt das Display auch nur diesen Kanal an – ideal für Anwendungen mit nur einem Ausgang.
Seite 23: Anzeigeausrichtung Wechseln
04. Systemversion (siehe roten Kasten): ● Zeigt dir die aktuell installierte Firmware-Version und die Produktions-Charge an. 1. Anzeigeausrichtung wechseln: Halte den roten Bereich oben links für 3 Sekunden gedrückt – dann öffnet sich das Einstellmenü:...
Seite 24: Weitere Einstellungen
● Werkseinstellung: Die Anzeige ist auf 0 Grad eingestellt (d. h. die Anschlussbuchsen des Geräts zeigen nach unten). ● Wenn du OK drückst, wird diese Einstellung übernommen und das Menü schließt sich automatisch. ● Möchtest du die Anzeige auf 180 Grad drehen (d. h. die Anschlussbuchsen zeigen nach oben), drücke erneut OK.
Seite 25: Maße Und Versandangaben
● Eine Versandverpackung mit 5 Geräten hat die Maße 380 × 325 × 200 mm. ● Ein Gerät wiegt etwa 1080 g. Die Verpackung mit 5 Geräten wiegt insgesamt 6,08 kg (brutto). Wenn Sie Fragen haben oder Hilfe brauchen, wenden Sie sich gern an unseren Support: support@pro-emit.de...
