SHX Trading PH Bedienungsanleitung
Wärmepumpe für die poolheizung
Inhaltszusammenfassung für SHX Trading PH

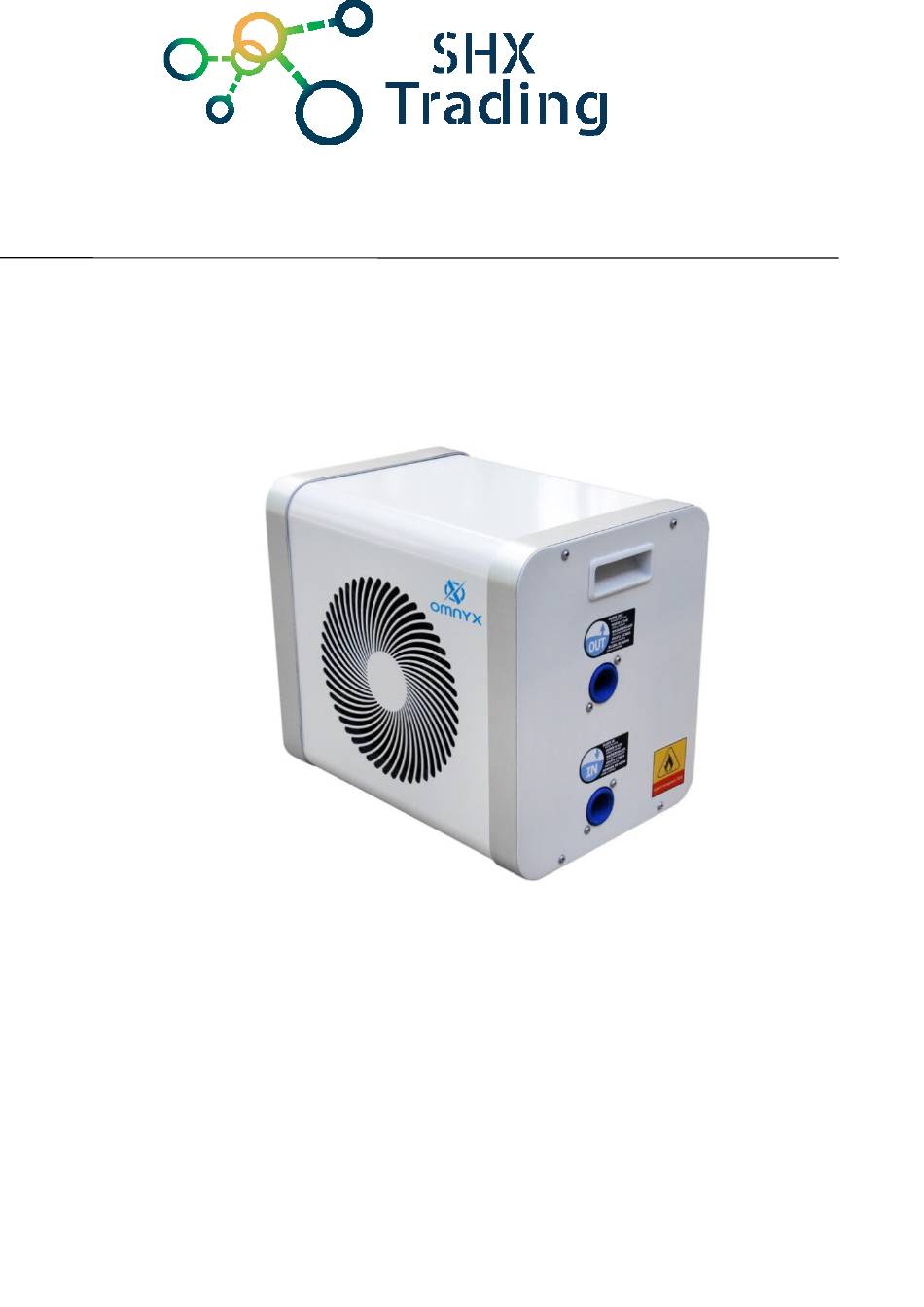

- Seite 1 Wärmepumpe für die Poolheizung Bedienungsanleitung Kontakt zum Lieferanten: SHX Trading s.r.o. Hrusická 2616/3, CZ-141 00 Praha 4 Email: support@spygeschaft.de (Deutsch) Tel: +420 244 472 125 (Englisch)
- Seite 2 1. Hinweise Das Gerät darf nur von einem qualifizierten Techniker gemäß dieser Gebrauchsanweisung installiert werden. Wenn das Gerät in einem Gebiet mit erhöhter Blitzschlaggefahr aufgestellt wird, muss ein geeigneter Überspannungsschutz vorgesehen werden. Der Hersteller haftet nicht für Personen-, Sach- oder Geräteschäden, die durch Nichtbeachtung der in dieser Anleitung aufgeführten Hinweise entstehen.
-
Seite 3: Abmessungen
2. Abmessungen Modell Abmessung (mm) PH01 = YC- 003TC1 PH02 = YC- 004TC1 PH03= YC- 005TC1... -
Seite 4: Beschreibung Des Produktes
3. Beschreibung des Produktes Grundrahmen Linke Seitenwand Rechte Seitenwand Vordere Wand Zierband Schraube M4 Kompressor Verdampfer Wärmetauscher Wasserdurchflussschalter Kompressorkondensator Elektrischer Klemmenkasten Bedienfeld Handgriff Lüftermotor... -
Seite 5: Elektrischer Anschlußplan
Elektrischer Anschlußplan 4. Nutzungsbedingungen und Installation Bei der Installation müssen folgende Grundsätze beachtet werden: 1. Damit die Wärmepumpe ordnungsgemäß funktioniert, muss die Umgebungstemperatur zwischen -5 °C und +43 °C liegen. 2. Jegliche Zugabe von Chemikalien darf nur in der Rohrleitung hinter der Wärmepumpe erfolgen. -
Seite 6: Empfehlungen Vor Dem Start
Hinweis Installieren Sie das Gerät niemals in einem beengten Raum oder in einem Raum, in dem sich in der Nähe ein Kamin, ein Zaun oder eine andere Barriere befindet, die den Luftzugang zum Gerät einschränkt. Empfehlungen vor dem Start: Überprüfen Sie, ob das Gerät stabil steht. ... - Seite 7 Hinweise : Stellen Sie eine feste und korrekte Verbindung des Steckers sicher – eine falsche Verbindung kann zu Stromschlag, Überhitzung oder Brand führen. Ziehen Sie den Stecker nicht während des Betriebs heraus. Es besteht die Gefahr eines Kurzschlusses und eines Brandes. Verwenden Sie keine beschädigten oder nicht originalen Kabel.
-
Seite 8: Bedienung Der Anzeige
Beim ersten Einschalten des Geräts oder nach einer Unterbrechung der Stromversorgung startet die Wärmepumpe 10 Sekunden nach dem Drücken der Taste „ON/OFF“. Kondensation Die in die Wärmepumpe angesaugte Luft wird durch den Betrieb der Wärmepumpe schnell abgekühlt, um das Wasser im Schwimmbad zu erwärmen, was zu Kondensation an den Lamellen des Verdampfers führen kann. -
Seite 9: Einstellung Des Betriebsmodus: Heizen
4. Taste „Mode“ – Umschalten der Betriebsmodi 5. Taste „+“ – Erhöhung der Zieltemperatur 6. Taste „−“ – Verringerung der Zieltemperatur Um das Bedienfeld zu sperren oder zu entsperren, halten Sie die Tasten „ON/OFF + „Mode“ 3 Sekunden lang gedrückt. Hinweis: Vergewissern Sie sich vor dem Start, dass die Filterpumpe funktioniert und dass das Wasser durch die Wärmepumpe zirkuliert. - Seite 10 Automatischer Betrieb der Wärmepumpe Wenn die Wassertemperatur unter den Sollwert minus der eingestellte Abweichung (X °C) fällt, startet das Gerät automatisch. Sobald die Wassertemperatur den Sollwert erreicht oder überschreitet, schaltet sich der Kompressor aus. Der Parameter X (Schaltabweichung) kann im Bereich von 1–10 °C eingestellt werden (Standardwert ist 3 °C).
- Seite 11 Die Systemeinstellungen können über die Fernbedienung gemäß den folgenden Anweisungen überprüft und angepasst werden. Schritt 1: Halten Sie die Tasten „ “ ( ) „+ “ ( ) „ “ ( ) gedrückt, bis Sie in den Modus zur Überprüfung der Einstellungen gelangen. Schritt 2: Drücken Sie Tasten „...
- Seite 12 Ausgangstemperatur (Heizmodus) Ausgangstemperatur (Heizmodus) + B5:B24 1-15 °C Speicherfunktion bei Ausschalten 1 (Speicher) Einstellung des Wertes für den Schutz vor Überhitzung der 30 °C Abgase 1 1 5 ° C °C 30 °C– 40 °C Maximale Heiztemperatur 60 °C Minimale Heiztemperatur 5 °C–...
-
Seite 13: Wartung Und Lagerung
7. Wartung und Lagerung Regelmäßige Wartung Überprüfen Sie regelmäßig das Wasserversorgungssystem – stellen Sie sicher, dass keine Luft in das System gesaugt wird und ein ausreichender Wasserfluss gewährleistet ist. Reinigen Sie den Pool und das Filtersystem, um Verstopfungen und Schäden am Gerät durch Ablagerungen oder Verunreinigungen zu vermeiden. -
Seite 14: Fehler- Und Lösungstabelle
Fehler- und Lösungstabelle: Fehlertyp Beschreibung und empfohlene Lösung Schutz vor Die Umgebungstemperatur ist zu hoch oder zu niedrig. Umgebungstemperatur Ausgangstemperatur- Die Auspufftemperatur ist zu hoch – überprüfen Sie Schutz den Wasserkreislauf. Wassermangel im Überprüfen Sie die Funktion der Pumpe und den Wärmetauscher Wasserfluss. - Seite 15 8. Parametern Modellnummer YC-003TC1 YC-004TC1 YC-005TC1 ℃ Wasser 26 ℃, Heizleistung bei Lufttemperatur 26 Feuchtigkeit 80 % Heizleistung (W) Leistungsaufnahme (W) Stromwert (A) 2,57 3,48 4,27 5,31 5,22 5,32 ℃ Wasser 26 ℃, Heizleistung bei Lufttemperatur 15 Feuchtigkeit 70 % Heizleistung (kW) 2100 3350...
- Seite 16 Der Lieferant trägt keine Verantwortung für die Verwendung des Geräts unter Verstoß gegen diesen Gesetzen. Das Handbuch ist Eigentum von SHX Trading s.r.o. Jede Vervielfältigung oder sonstige Verwendung muss mit Genehmigung dieser Firma erfolgen. Sollten Sie im Handbuch Ungenauigkeiten feststellen, zögern Sie bitte nicht, uns zu kontaktieren.
