Solarbayer BW-0 Serie Montage & Betriebsanleitung
Brauchwasserspeicher, warmwasserspeicher zur trinkwassererwärmung
Verwandte Anleitungen für Solarbayer BW-0 Serie
Inhaltszusammenfassung für Solarbayer BW-0 Serie

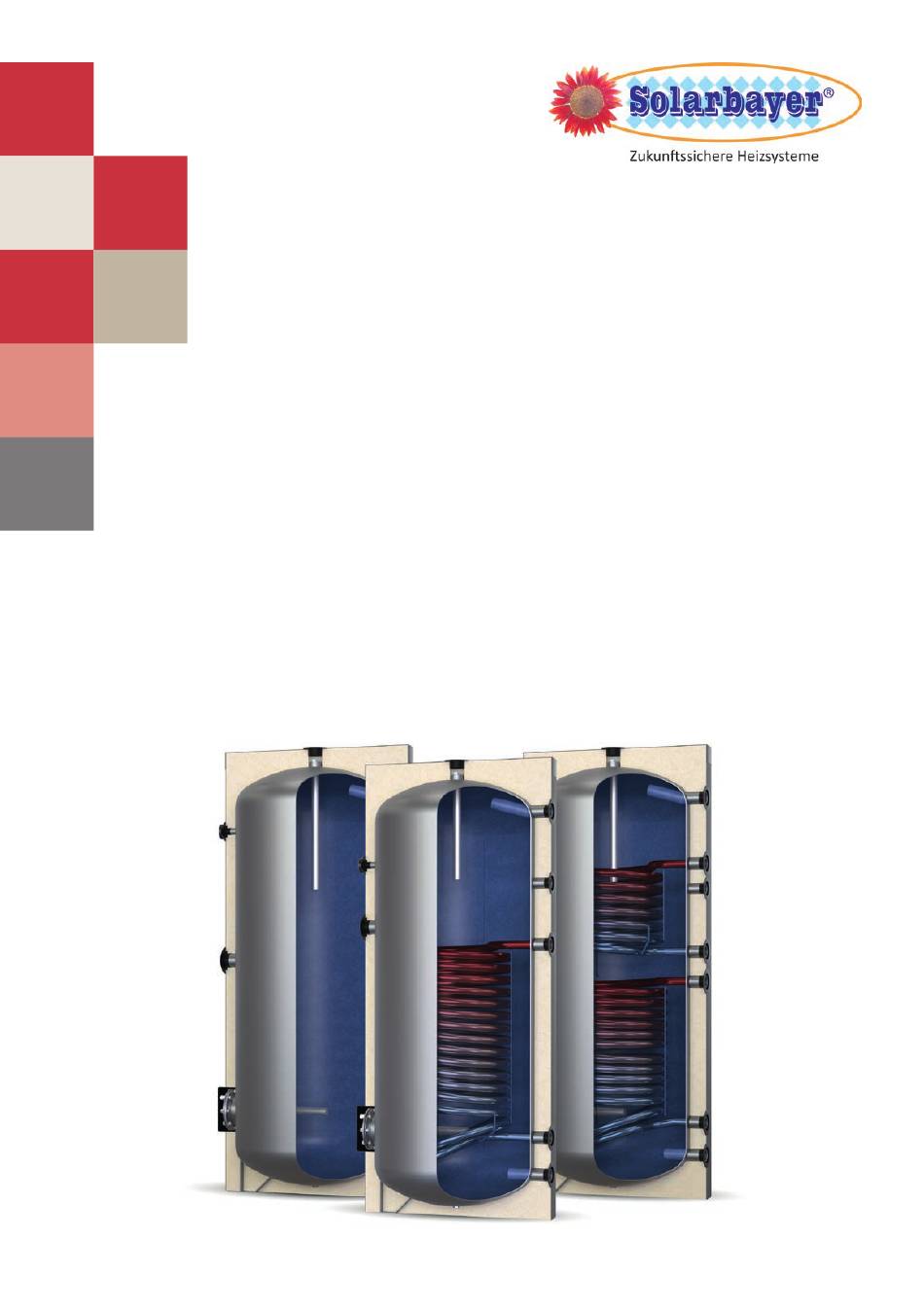

- Seite 1 Brauchwasserspeicher BW-0 | BW-1 | BW-2 Warmwasserspeicher zur Trinkwassererwärmung Montage-/Betriebsanleitung Vor Montagebeginn sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
15. Konformitätserklärung ........................21 Abbildungen und Zeichnungen in dieser Produktinformation dienen lediglich der Information und erset- zen nicht die fachtechnische Planung. Aufgrund technischer Änderungen, Satz und Druckfehler kann keine Haftung für die inhaltliche Richtig- keit übernommen werden. © Solarbayer GmbH [253257]... -
Seite 3: Sicherheitswarnungen
² Vor Montagebeginn ist zu prüfen, ob die Trinkwasserinstallation, inbesonders der Anschluss an das öffentliche Trinkwasser- netz den Anforderungen der DIN 1988 entspricht und ob die im Teil 8 vorgeschriebenen Wartungen durchgeführt wurden. Die Funktionsfähigkeit sicherheitsrelevanter Baugruppen (z.B. Druckminderer) ist in jedem Fall zu prüfen. © Solarbayer GmbH [253257]... -
Seite 4: Kurzbeschreibung Bw-Speicher
PU-Hartschaumdämmung, ab 1.500 Liter mit Vlies-Dämmung Korrosionsschutz Der Brauchwasserbehälter ist bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar. Korrosionsschutz durch hochwertige Emaillierung der Behälterinnenwand nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch Magnesium-Opferanode nach DIN 4753 Teil 6. © Solarbayer GmbH [253257]... -
Seite 5: Beschreibung Der Anschlüsse Bw-0
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 3. Beschreibung der Anschlüsse BW-0 Warmwasser Thermometer Freier Anschluss Zirkulation Fühler Freier Anschluss Elektroheizstab Freier Anschluss Fühler Reinigungsflansch mit Magnesiumanode Freier Anschluss Kaltwasseranschluss nach DIN © Solarbayer GmbH [253257]... -
Seite 6: Beschreibung Der Anschlüsse Bw-1
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 4. Beschreibung der Anschlüsse BW-1 Warmwasser Thermometer Zirkulation Elektroheizstab Vorlauf Heizung Fühler Reinigungsflansch mit Magnesiumanode Rücklauf Heizung Kaltwasseranschluss nach DIN © Solarbayer GmbH [253257]... -
Seite 7: Beschreibung Der Anschlüsse Bw-2
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 5. Beschreibung der Anschlüsse BW-2 Warmwasser Thermometer Vorlauf Heizung Warmwasserfühler Rücklauf Heizung Elektroheizstab Vorlauf Solar Solarfühler Reinigungsflansch mit Magnesiumanode Rücklauf Solar Kaltwasseranschluss nach DIN © Solarbayer GmbH [253257]... -
Seite 8: Technische Daten Bw-0 (Ohne Wärmetauscher)
1020 1120 1220 Dämmung PU Hartschaum (fest aufgeschäumt) Dämmung PU Hartschaum (abnehmbar) Vlies-Dämmung (abnehmbar) Außenmantel PVC, Farbe Silber Bereitschaftswärmeaufwand kWh/24h 1,16 1,45 1,64 1,82 2,76 2,99 3,73 4,40 7,33 Warmhalteverlust Energieeffizienzklasse max. Betriebsdruck max. Betriebstemperatur °C © Solarbayer GmbH [253257]... - Seite 9 220 (2“ IG) 315 (2“ IG) 340 (2“ IG) 430 (2“ IG) Fertigungstoleranzen nach DIN EN ISO 13920 C Hinweise zu Montage/Inbetriebnahme/Wartung entnehmen Sie bitte der entsprechenden Montageanleitung. Bereitschaftswärmeaufwand nach DIN EN 12897 Außen = 170 mm; Lochkreis = 145mm; 8-Loch (M10) © Solarbayer GmbH [253257]...
-
Seite 10: Technische Daten Bw-1 (Ein Wärmetauscher)
1,15 1,40 1,51 1,75 2,70 2,90 3,67 4,33 7,29 Warmhalteverlust ¹ Energieeffizienzklasse ¹ Max. Betriebsdruck Max. Betriebstemperatur °C Daten Wärmetauscher 1000 1500 2000 3000 Heizfläche m² Inhalt 10,5 11,5 25,4 31,6 Max. Betriebsdruck Max. Betriebstemperatur °C © Solarbayer GmbH [253257]... - Seite 11 Anode 1 ¼“ IG 1640 Fertigungstoleranzen nach DIN EN ISO 13920 C Hinweise zu Montage/Inbetriebnahme/Wartung entnehmen Sie bitte der entsprechenden Montageanleitung. Bereitschaftswärmeaufwand nach DIN EN 12897 Außen = 170 mm; Lochkreis = 145mm; 8-Loch (M10) © Solarbayer GmbH [253257]...
-
Seite 12: Technische Daten Bw-2 (Zwei Wärmetauscher)
Betriebstemperatur °C Daten Wärmetauscher 1000 1500 2000 3000 Heizfläche oben m² Inhalt oben 14,8 15,0 15,0 19,0 22,8 Heizfläche unten (Solar) m² Inhalt unten 11,5 11,5 14,8 15,0 25,9 28,5 32,0 max. Betriebsdruck max. Betriebstemperatur °C © Solarbayer GmbH [253257]... - Seite 13 Anode 1 ¼“ IG 1640 Fertigungstoleranzen nach DIN EN ISO 13920 C Hinweise zu Montage/Inbetriebnahme/Wartung entnehmen Sie bitte der entsprechenden Montageanleitung. Bereitschaftswärmeaufwand nach DIN EN 12897 Außen = 170 mm; Lochkreis = 145mm; 8-Loch (M10) © Solarbayer GmbH [253257]...
-
Seite 14: Installation / Allgemeine Informationen
Zum Verbrühungsschutz muss ein Sicherheitstemperaturbegrenzer gemäß Heizungsanlagenverordnung ein- gebaut werden. In der Nähe der Ausblaseleitung des Sicherheitsventils, zweckmäßig am Sicherheitsventil selbst, ist ein Hin- weisschild anzubringen mit der Aufschrift: „Während der Beheizung tritt aus Sicherheitsgründen Wasser aus der Ausblaseleitung aus! Nicht verschließen!” © Solarbayer GmbH [253257]... - Seite 15 E-Heizstäbe müssen mit Isoliertrennung ausgestattet sein. Nur mit Isoliertrennung ist der Korrosionsschutz gewährleistet. Elektrozusatzheizung mit Isoliertrennung und eingebautem Speichertemperaturregler und Sicherheitstempe- raturbegrenzer sind optional bei Solarbayer erhältlich. Werden Elektroheizstäbe ohne Isoliertrennung eingesetzt, erlischt die Gewährleistung des Speichers. Inbetriebnahme Nicht benötigte Anschlüsse des Speichers müssen fachgerecht mit Stopfen abgedichtet werden.
-
Seite 16: Anschlussbeispiel Bw-0
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 10. Anschlussbeispiel BW-0 © Solarbayer GmbH [253257]... -
Seite 17: Anschlussbeispiel Bw-1
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 11. Anschlussbeispiel BW-1 © Solarbayer GmbH [253257]... -
Seite 18: Anschlussbeispiel Bw-2
Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 12. Anschlussbeispiel BW-2 © Solarbayer GmbH [253257]... -
Seite 19: Problembehebung
• Heizkreis entlüften seitig) Durchfluss heizungsseitig zu gering • Pumpenleistung erhöhen • Rohrdimensionierung prüfen, ggf. anpassen Schwerkraftzirkulation im Solar-/Heizungs-/ • Schwerkraftbremse prüfen/montieren Zirkulationskreis Ungewollte Speicher- Rohrleitung unzureichend isoliert • Rohrleitungen/Speicheranschlüsse dämmen auskühlung Speicher unzureichend isoliert • Solarbayer-Speicherisolierung montieren © Solarbayer GmbH [253257]... -
Seite 20: Entsorgungshinweise
Altgerät zu trennen. Das Symbol der durchgekreuzten Mülltonne Elektro- und Elektronikgeräte, die Schadstoffe enthalten sind durch das Symbol der durchgekreuz- ten Mülltonne gekennzeichnet. Als Endverbraucher sind Sie dazu verpflichtet, Altgeräte einer vom unsortierten Siedlungsmüll getrennten Entsorgung zuzuführen. © Solarbayer GmbH [253257]... -
Seite 21: Konformitätserklärung
Die Beschreibung der Ausführung und die bestimmungsgemäße Verwendung ist der Auftragsbestätigung und den Betriebsanleitungen in der Maschinendokumentation zu entnehmen – andere Vereinbarungen liegen nicht zugrunde. Bestimmungsgemäß muss die Montage und Inbetriebnahme der Pufferspeicheranlage durch ein von Solarbayer autorisiertes Fachpersonal erfolgen. Bei nicht bestimmungsgemäßer Montage oder Verwendung, Anbindung an andere Maschinen oder Änderungen der technischen Ausführung verliert diese Erklärung ihre Gültigkeit. - Seite 22 Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 NOTIZEN © Solarbayer GmbH [253257]...
- Seite 23 Montage-/Betriebsanleitung Brauchwasserspeicher BW-0 | BW-1 | BW-2 NOTIZEN © Solarbayer GmbH [253257]...
- Seite 24 Telefon +49 (0)8421 93598-0 Telefax +49 (0)8421 93598-29 info@solarbayer.de www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gültig ist die jeweils aktuelle Fassung dieser Montage-/Betriebsanleitung auf unserer Homepage www.solarbayer.de...
