Inhaltszusammenfassung für TESA Automat 6056
-

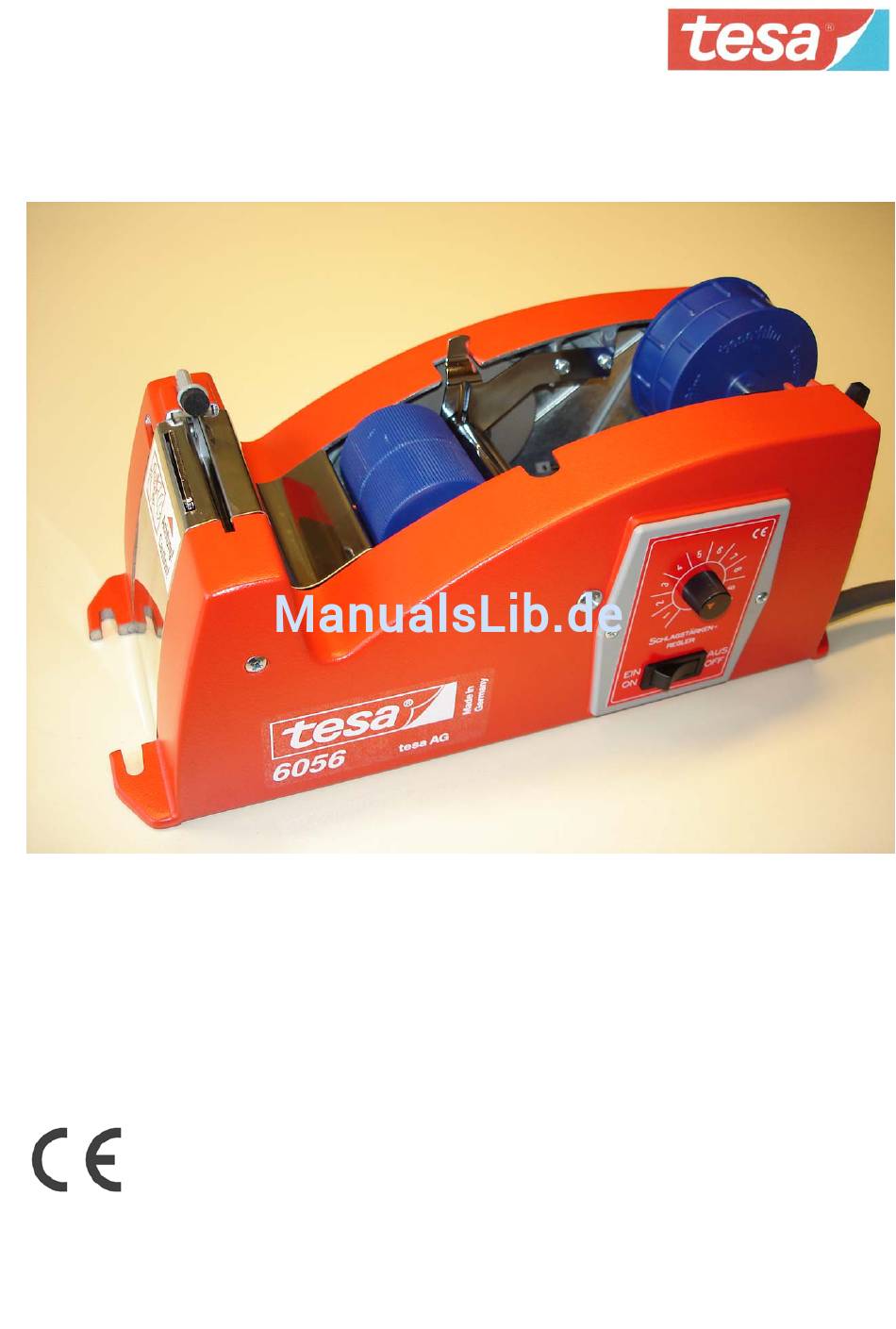

Seite 1: Deckblatt
Betriebsanleitung tesa 6056 Tischabroller mit Längenvoreinstellung und elektromagnetischem Quermesser zum glatten Abschneiden von tesa-Klebebändern... -
Seite 2: Inhaltsverzeichnis
6056 - Betriebsanleitung Inhaltsverzeichnis Deckblatt Inhaltsverzeichnis Informationen über Vertrieb, Hersteller, Service Einleitung Vorbemerkung Technische Daten Montage und Inbetriebnahme Rüsten Einstellungen und Betrieb Wartung und Reinigung Inspektion Reparaturen Zusammenfassung spezieller Sicherheitshinweise Positionszeichnung Ersatzteilliste Referenzzeichnung für Ersatzteile Garantieerklärung Seite 2 von 12... -
Seite 3: Informationen Über Vertrieb, Hersteller, Service
6056 - Betriebsanleitung Vertrieb in der Europäischen Union (nur deutschsprachiger Raum) tesa SE D-20253 Hamburg Telefon: +49 (0) 40 4909 101 Telefax: +49 (0) 40 4909 6060 tesa GmbH Laxenburger Str. 151 A-1100 Wien Telefon: +43 (0) 222 60177 0 Telefax: +43 (0) 222 60177 330 Vertrieb außerhalb der Europäischen Union... -
Seite 4: Einleitung
Das Recht zu konstruktiven Änderungen ohne Benachrichtigung ist vorbehalten, und zwar ohne die Verpflichtung, diese auch an bereits gelieferten Geräten vornehmen zu müssen. Das Produkt tesa 6056 ist ein in der Praxis bewährtes Qualitätsprodukt und wird ständig einer strengen Kontrolle unterzogen. Alle Hinweise und Empfehlungen geben wir nach bestem Wissen aufgrund der Erfahrung der Praxis. -
Seite 5: Technische Daten
6056 - Betriebsanleitung Technische Daten Breite 150 mm Höhe (ohne Klebeband) 152 mm Länge 340 mm Gewicht (ohne Klebeband) 5,5 kg Verpackung 1 Stück pro Schachtel Elektroanschluss 230 V, 50 Hz Strom Leistungsaufnahme Kerndurchmesser 76 mm Max. Rollenbreite 50 mm Max. -
Seite 6: Montage Und Inbetriebnahme
2.) Es ist darauf zu achten, dass die Klebemasse nach unten (in Verarbeitungsrichtung) zeigt. 3.) Das tesa Klebeband wird unter der Schwenkachse (Pos. 4) hindurchgeführt. Dazu kann die Schwenkachse hochgeklappt werden. Das Hochklappen erfolgt durch eine seitliche Betätigung der Arretierung (Pos. 5). Die Schwenkachse schwenkt dann nach oben. Nach Führung des Klebebandes ist dann die Schwenkachse mit leichtem Druck nach unten... -
Seite 7: Einstellungen Und Betrieb
Bereich von 30mm bis 150mm ein. Für Streifen von mehr als 150mm Länge gibt es eine Endloseinstellung. 3.) Das tesa Klebeband wird mit der Hand abgerollt, bis die Messwalze (Pos. 7) blockiert. Bei der Endloseinstellung erfolgt keine Blockierung. 4.) Zum Abschneiden des Klebebandes löst man durch eine leichte Bewegung, wobei das Klebeband auf den Druckschalter (Pos. -
Seite 8: Reparaturen
6056 - Betriebsanleitung Reparaturen Arbeiten an der elektrischen Anlage müssen vom technischen Kundendienst ausgeführt oder das Gerät muss zur Überprüfung ins Herstellerwerk geschickt werden. Der Austausch von reparaturbedürftigen Einzelteilen darf nur von qualifizierten Personen durchgeführt werden. Im Zweifelsfall müssen alle Arbeiten am Gerät vom technischen Kundendienst ausgeführt werden oder das Gerät muss zur Überprüfung ins Herstellerwerk... -
Seite 9: Positionszeichnung
6056 - Betriebsanleitung Positionszeichnung für Montage und Inbetriebnahme Rüsten Einstellungen und Betrieb Wartung und Reinigung Seite 9 von 12... -
Seite 10: Ersatzteilliste
6056 - Betriebsanleitung Ersatzteilliste Teil Bezeichnung Teil Bezeichnung Grundplatte Rolle für Magnetkern Schieber Anlenkhebel für Messer Hebel für Teil 2 Zugfeder Auslösehebel für Mikroschalter Zugfeder für Teil 5 Schiebehebel Zugfeder für Teil 14 Winkelhebel Zugfeder für Teil 27 Hubmagnet Druckfeder Messerträger... -
Seite 11: Referenzzeichnung Für Ersatzteile
6056 - Betriebsanleitung Referenzzeichnung für Ersatzteile Seite 11 von 12... -
Seite 12: Garantieerklärung
Garantieerklärung der B & K Apparatebau KNECHT GmbH Die B & K Apparatebau KNECHT GmbH leistet für Material und Herstellung des tesa- Automaten 6056 eine Garantie von vierundzwanzig (24) Monaten ab der Übergabe. Dem Käufer steht zunächst nur das Recht zur Nachbesserung zu. Die B & K Apparatebau KNECHT GmbH kann, statt nachzubessern, Ersatzgeräte liefern.
