Pryvacy Wind- und Wetterschutz
Montageanleitung für Grund- und Anbaumodul

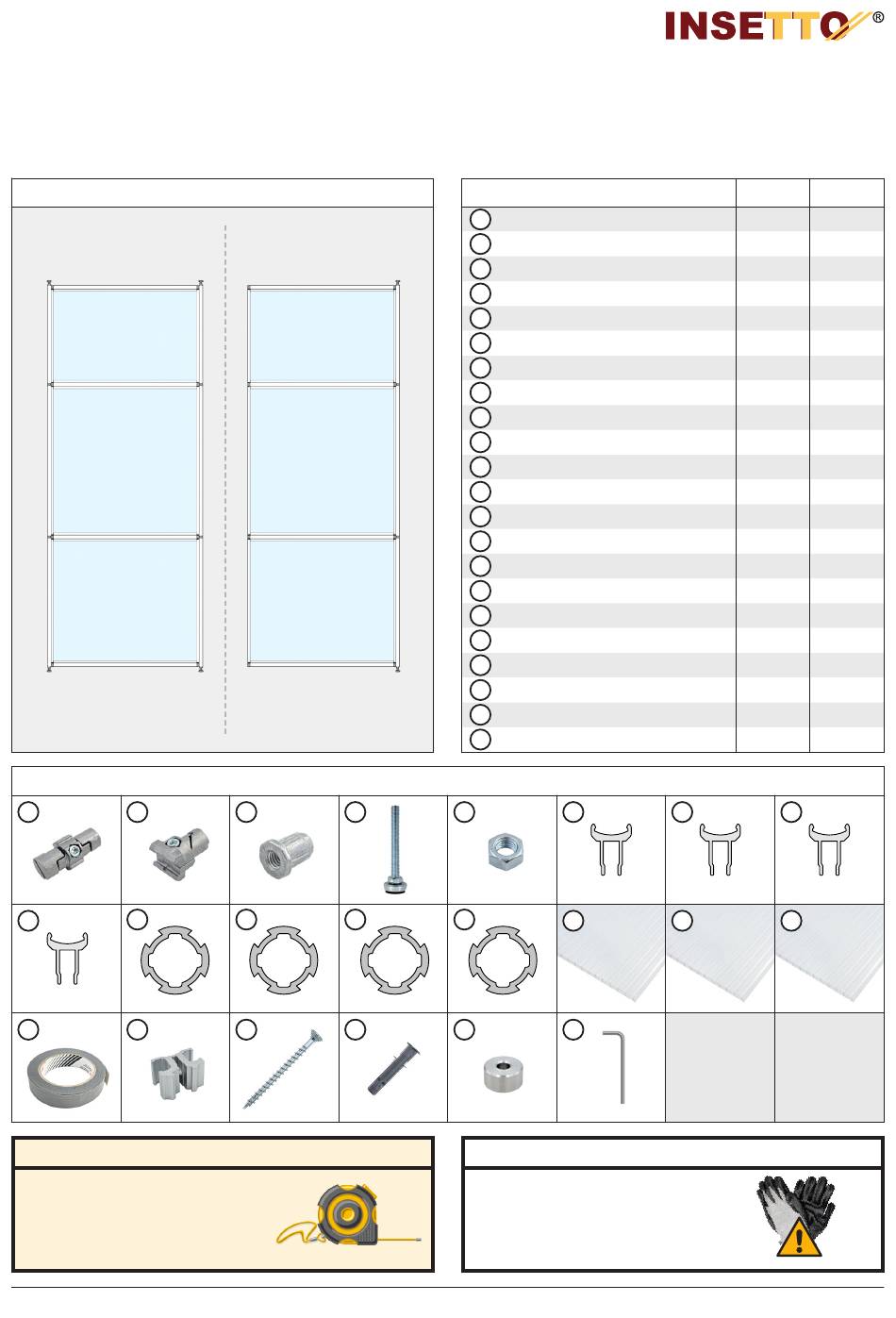

Detailansicht

Grundmodul
Zubehörliste (Bilder)
1 2
10
9
17 18
WICHTIG!
Jedes Profil hat eine bestimmte Länge.
Bitte folgen Sie zur richtigen Zuord-
nung den Übersichten auf den Seiten 5
bis 7. Wählen Sie die für Ihre bestellte
Modulbreite passende Seite aus.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
Anbaumodul
3 4
11 12
19 20
Zubehörliste (Stückzahl)
1 Steckverbinder
2
Eckverbinder
3
Einschlaghülse
4
Stellfuß
5 Sechskantmutter M12
6
Führungsprofil vertikal oben
7
Führungsprofil vertikal mittig
8
Führungsprofil vertikal unten
9 Führungsprofil horizontal
10
Profilrohr vertikal oben
11
Profilrohr vertikal mittig
12 Profilrohr vertikal unten
13 Profilrohr horizontal
14
Strukturkammerplatte oben
15
Strukturkammerplatte mittig
16
Strukturkammerplatte unten
17
Klebeband
18
Schraubbefestigung
19
Schrauben 4,5 x 60 mm
20 Dübel Ø 8 mm
21
Abstandshülsen 20 x 10 mm
22
Sechskantschlüssel 5 mm
5 6
13
14
21 22

ACHTUNG VERLETZUNGSGEFAHR

Wir empfehlen bei der Montage des
Rahmens geeignete Arbeitshandschuhe
zu tragen, um Verletzungen durch scharf-
kantige Metallprofile zu vermeiden.
Grund- Anbau-
modul modul
4 Stück 2 Stück
8 Stück 8 Stück
4 Stück 2 Stück
4 Stück 2 Stück
4 Stück 2 Stück
2 Stück 2 Stück
2 Stück 2 Stück
2 Stück 2 Stück
6 Stück 6 Stück
2 Stück 1 Stück
2 Stück 1 Stück
2 Stück 1 Stück
4 Stück 4 Stück
1 Stück 1 Stück
1 Stück 1 Stück
1 Stück 1 Stück
1 Stück 1 Stück
5 Stück 5 Stück
5 Stück 5 Stück
5 Stück 5 Stück
5 Stück 5 Stück
1 Stück 1 Stück
7 8
15 16
Seite 2/8
