Inhaltszusammenfassung für Lucas-Nulle UniTrain-System CO4203-2A

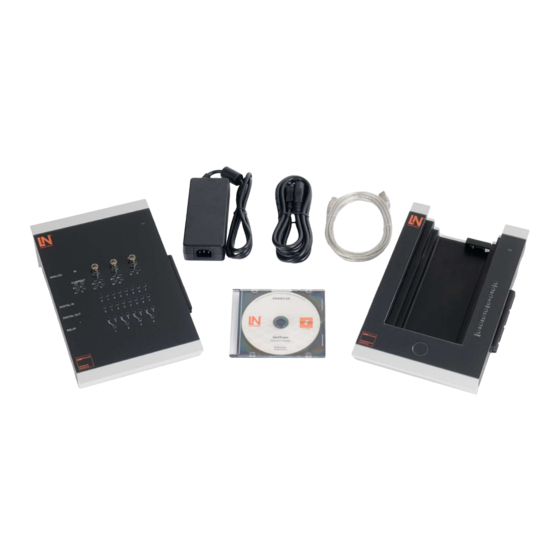

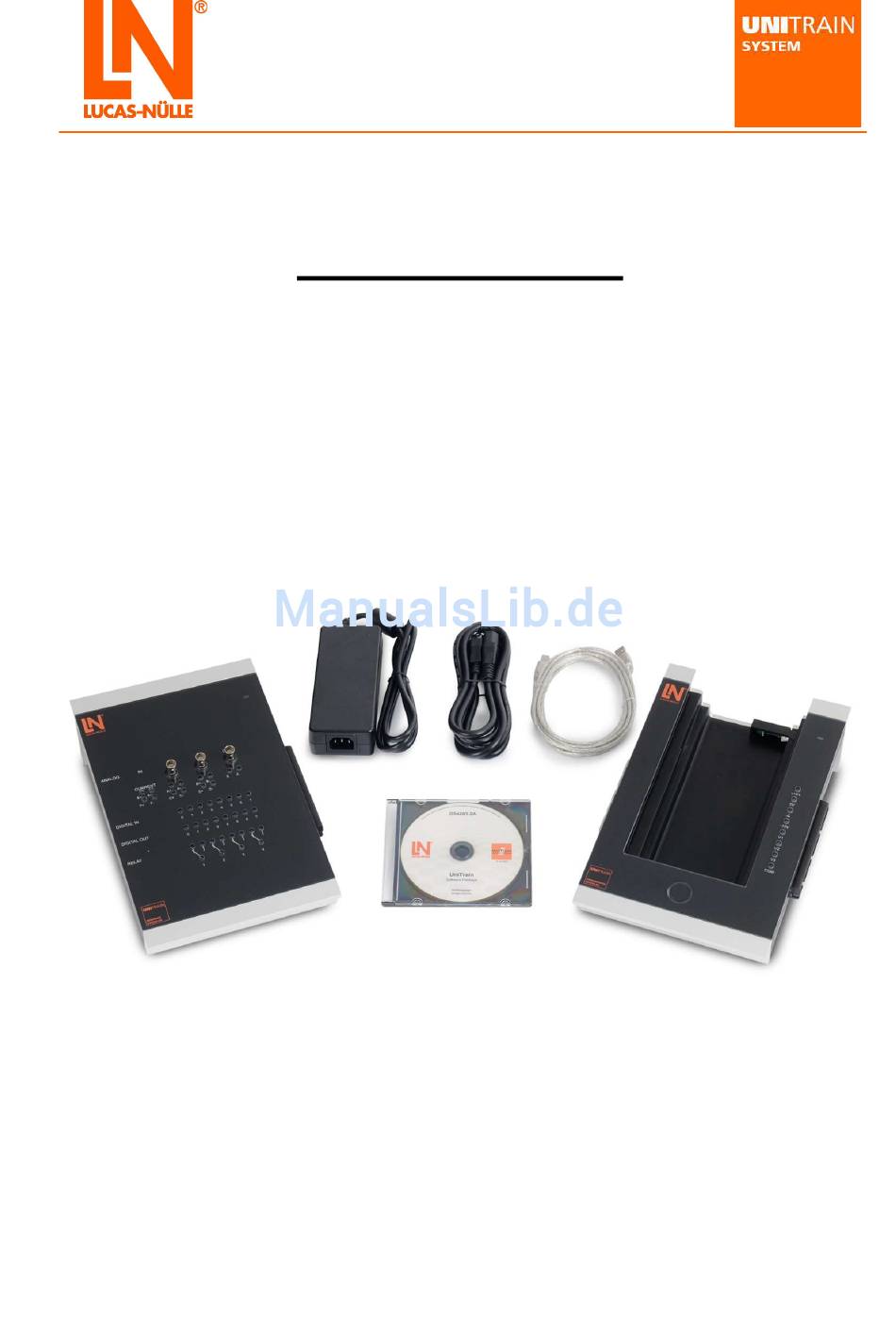

- Seite 1 Bedienungsanleitung UniTrain-System UniTrain-System CO4203-2A Interface CO4203-2B Experimenter 3.Auflage...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung UniTrain-System Vorwort..................................3 Name und Adresse des Herstellers ........................... 3 1 Rechtliche Aspekte ..............................4 1.1 Haftungsbeschränkungen ............................ 4 1.2 Urheberschutz/Bestimmung ..........................4 1.3 Zielgruppen ................................5 1.4 Verwendete Symbole ............................5 2 Grundlegende Sicherheitshinweise ........................6 Sicherheitsinformationen ..........................6 2.2 Sicherheitseinrichtungen ............................ -
Seite 3: Vorwort
Bedienungsanleitung UniTrain-System V o r w o r t Diese Betriebsanleitung ist in der Absicht geschrieben, von den Personen gelesen, verstanden und in allen Punkten beachtet zu werden, die mit dem Trainingssystem umgehen werden. Sie beinhaltet grundlegende Hinweise und Anweisungen, die bei Montage, Betrieb, Instandhaltung, Demontage und Entsorgung des Trainingssystems zu beachten sind. -
Seite 4: Rechtliche Aspekte
Bedienungsanleitung UniTrain-System 1 R e c h t l i c h e A s p e k t e 1 . 1 H a f t u n g s b e s c h r ä n k u n g e n Für Schäden, die durch ... -
Seite 5: Zielgruppen
Bedienungsanleitung UniTrain-System 1 . 3 Z i e l g r u p p e n Die Zielgruppen der Bedienungsanleitung werden hier wie folgt beschrieben: Zielgruppen - Aufgaben - Qualifikation Zielgruppe 1 Aufgaben Qualifikation Aufsicht für den Lernenden Elektrofachkraft Lehrpersonal ... -
Seite 6: Grundlegende Sicherheitshinweise
Bedienungsanleitung UniTrain-System 2 G r u n d l e g e n d e S i c h e r h e i t s h i n w e i s e 2 . 1 S i c h e r h e i t s i n f o r m a t i o n e n Das Trainingssystem ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. - Seite 7 Bedienungsanleitung UniTrain-System Betreiber Alle vom Hersteller vorgesehenen Sicherheitseinrichtungen und Bedienungshinweise sind Voraussetzung für den sicheren, unfallfreien Betrieb des Trainingssystems. Verantwortlich für den unfallfreien Betrieb ist der Betreiber und das Lehrpersonal, das gemäß seiner Aufgabe mit dem Trainingssystem umzugehen hat. Der Betreiber muss gewährleisten, dass ...
-
Seite 8: Sicherheitseinrichtungen
Bedienungsanleitung UniTrain-System Schutzeinrichtungen Vorhandene Schutzeinrichtungen dürfen bei abgeschalteter Energieversorgung, nur während des Versuchsauf- oder –umbaus entfernt werden und sind nach Abschluss der Arbeiten und vor dem Einschalten des Systems wieder ordnungsgemäß herzustellen. Sichern des Arbeitsortes Bei Erhaltungs-, Reinigungs- und Umstellarbeiten am Trainingssystem ist der Arbeitsort den jeweiligen Bedingungen entsprechend abzusichern. -
Seite 9: Spezifische Sicherheitsbestimmungen
Bedienungsanleitung UniTrain-System 2 . 4 S p e z i f i s c h e S i c h e r h e i t s b e s t i m m u n g e n Gefahr durch elektrischen Strom! Verwenden Sie die Geräte des Trainingssystems nur mit den angegebenen Betriebsspannungen! Das Trainingssystem darf nur in Stromkreisen verwendet werden, die durch Sicherungen oder Leistungsschalter mit max. -
Seite 10: Beschreibung Der Baugruppe
Bedienungsanleitung UniTrain-System 3 B e s c h r e i b u n g d e r B a u g r u p p e 3 . 1 P r o d u k t m a r k e u n d T y p b e z e i c h n u n g Das UniTrain-Interface ist das zentrale Gerät des UniTrain-Systems. -
Seite 11: Technische Daten
Bedienungsanleitung UniTrain-System Der Betrieb des Trainingssystems ist nur im Rahmen beschriebenen Technischen Daten möglich! Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß! LUCAS-NÜLLE GmbH Für hieraus resultierende Schäden haftet die nicht. Das Risiko trägt alleine der Betreiber. Zum bestimmungsgemäßen Gebrauch gehört auch die ständige Beachtung der vorliegenden Betriebsanleitung! 3 . - Seite 12 Bedienungsanleitung UniTrain-System Analoge Messeingänge: Vier schnelle differentielle Messeingänge A bis D Eingangsbuchsen: A und B auf BNC- und 2mm-Buchsen, C und D auf 2mm-Buchsen Eingangsimpedanz: diff. 1,7 M || 15pF Spannungsfestigkeit: diff. 100 V 4 x AD-Wandler: Abtastrate bis 4 x 100 MS; Auflösung 10 Bit Messbereiche: 10V/div, 5V/div, 2V/div, 1V/div, 500mV/div, 200mV/div, 100mV/div, 50mV/div, 20mV/div...
-
Seite 13: Funktionen
Bedienungsanleitung UniTrain-System Experimenter Gehäuse Material ABS, Aluminium, Abmessungen: 29,6 cm x 19 cm x 8,6 cm Gewicht 1,0 kg Ein- und Ausgänge 8 Stück 2mm-Buchsen, 96-pol VG-Leiste, männlich zum Anschluss an das Interface 96-pol VG-Leiste, weiblich zum Anschluss der Experimentierkarte 96-pol VG-Leiste, weiblich, zum Anschluss weiterer Experimenter Infrarot-Schnittstelle (RxD und TxD) Funktionen... -
Seite 14: Inbetriebnahme
Bedienungsanleitung UniTrain-System 4 I n b e t r i e b n a h m e Kapitel „2.1 Sicherheitsinformationen” auf Seite -6 Es ist grundsätzlich das zu beachten! Bei der Entwicklung dieses Gerätes wurde Wert auf eine einfache, leicht verständliche Bedienung gelegt. 4 . -
Seite 15: Inbetriebnahme Des Unitrain
Bedienungsanleitung UniTrain-System Installation des Programms LabSoft Das UniTrain-Interface CO4203-2A wird erst ab LabSoft-Version 7.30 unterstützt. Ältere Versionen von LabSoft erkennen das Interface nicht. Haben Sie noch eine ältere Version von LabSoft installiert, aktualisieren Sie LabSoft von der beiliegenden CD. Legen Sie die CD in das CD-ROM-Laufwerk ein. - Seite 16 Bedienungsanleitung UniTrain-System Starten Sie die Software VI-Starter oder die Software LabSoft. Nun stehen Ihnen die Virtuellen Instrumente zur Verfügung und Sie können das System nutzen. TIPP: Bei Verwendung des Experimenters als Docking-Station für Multimeter verwenden Sie dafür bevorzugt den äußeren Experimenter auf der rechten Seite...
-
Seite 17: Bedienelemente Und Anschlüsse Interface
Bedienungsanleitung UniTrain-System 5 B e d i e n e l e m e n t e u n d A n s c h l ü s s e I n t e r f a c e Relaisfeld Relais können für allgemeine Schaltaufgaben, z.B. - Seite 18 Bedienungsanleitung UniTrain-System Differenzielle Spannungseingänge A und C auf 2mm-Buchsen (A+, A-, C+, C-), Eingang A zusätzlich auf BNC- Buchse geführt. Differenzielle Spannungseingänge B und D auf 2mm-Buchsen (B+, B-, D+, D-), Eingang B zusätzlich auf BNC- Buchse geführt. Schneller analoger Ausgang; auf 2-mm-Buchsen S und GND geführt, parallel auch auf BNC-Buchse geführt. Der analoge Ausgang wird gewöhnlich als Funktionsgenerator eingesetzt.
- Seite 19 Bedienungsanleitung UniTrain-System gerichtet ein. Der Stecker hat einen Rastmechanismus. Um den Stecker wieder abzuziehen, müssen Sie beim Abziehen des Steckers das äußere Gehäuse des Steckers zurückschieben. 12. USB-Anschluss Typ-B Dieser Anschluss ermöglicht die USB-Verbindung mit einem Computer. Die USB-Verbindung wird für folgende Betriebsarten verwendet: ...
-
Seite 20: Bedienelemente Und Anschlüsse Experimenter
Bedienungsanleitung UniTrain-System 6 B e d i e n e l e m e n t e u n d A n s c h l ü s s e E x p e r i m e n t e r Druckknopf zum Auswurf der Experimentierkarte 96-polige VG-Leiste (Buchse) zum Anschluss der Experimentierkarten Belegung siehe Anhang A. - Seite 21 Bedienungsanleitung UniTrain-System Zur Erreichung eines hohen Wirkungsgrades werden die Ausgangsspannungen mit Hilfe eines getakteten Netzteiles hergestellt. Sie werden dazu hochfrequent getaktet und in der Pulsweite entsprechend der gewünschten Kurvenform und Frequenz moduliert. Der dreiphasige LC-Filter rekonstruiert die gewünschte niederfrequente Ausgangsspannung und unterdrückt die hochfrequente Modulations- oder Taktfrequenz. Festspannungsausgänge +5 V, +/- 15 V und Masse 96-polige VG-Leiste (Buchse) zum Anschluss weiterer Experimenter Belegung siehe Anhang xxx...
-
Seite 22: Verwendung Der Eingebauten Wlan-Schnittstelle
Bedienungsanleitung UniTrain-System 7 V e r w e n d u n g d e r e i n g e b a u t e n W L A N - S c h n i t t s t e l l e Das UniTrain-Interface ist mit einer eingebauten WLAN-Schnittstelle ausgerüstet. - Seite 23 Bedienungsanleitung UniTrain-System TIPP: Sie können das Konfigurationsprogramm für eventuelle zukünftige Neukonfigurationen der Schnittstelle auch auf Ihren Computer kopieren und von dort aus starten. Stellen Sie sicher, dass das Interface über die USB-Verbindung mit dem Computer verbunden ist. Klicken Sie anschließend „Weiter“. Im folgenden Fenster können Sie die Betriebsart des WLAN-Moduls einstellen.
- Seite 24 Bedienungsanleitung UniTrain-System Um das Interface mit einem bestehenden WLAN zu verbinden, wählen Sie die Option „Anmeldung an ein vorhandenes WLAN“ und klicken Sie anschließend „Weiter“. Hinweis: Mit der Schaltfläche „Konfiguration laden“ können Sie auch eine zuvor abgespeicherte Konfiguration laden (siehe Punkt 8 dieses Abschnitts). Dies erspart Ihnen die Eingabe der Netzwerkparameter.
- Seite 25 Bedienungsanleitung UniTrain-System Klicken Sie in die Zeile mit dem gewünschten Netzwerk. Das gewählte Netzwerk wird daraufhin im Feld „Netzwerkkennung SSID“ angezeigt. Gleichzeitig wird auch der von diesem Netzwerk verwendete Verschlüsselungstyp im Auswahlfeld „Authentifizierung“ angezeigt. Geben Sie nun das Netzwerkkennwort ein. Mit der Schaltfläche „Verbindung testen“ können Sie überprüfen, ob sich eine Verbindung zum Netzwerk herstellen lässt.
- Seite 26 Bedienungsanleitung UniTrain-System Wählen Sie die Option „IP-Adresse automatisch beziehen“, wenn ihr Netzwerk über einen DHCP-Server verfügt. Andernfalls geben Sie die erforderlichen Daten für die manuelle IP-Adress-Vergabe ein. Klicken Sie anschließend auf „Weiter“. Hinweis: Wenden Sie sich an Ihren Systemadministrator, falls Sie die erforderlichen Daten nicht kennen. Im folgenden Fenster können Sie einen Namen für das Interface vergeben.
- Seite 27 Bedienungsanleitung UniTrain-System Hinweis: Den Namen des Interface können Sie auch auf dem Typenschild auf der Unterseite des Interface notieren. So lässt sich das Interface eindeutig identifizieren. Hinweis: Mit Hilfe der Schaltfläche „Konfiguration speichern“ können Sie Ihre bisher vorgenommenen Eingaben in einer Datei auf dem Computer oder einem Speichermedium (z. B. einem USB-Stick) speichern.
- Seite 28 Bedienungsanleitung UniTrain-System Schalten Sie zunächst das Interface einmal aus und anschließend wieder ein, um eine neue Netzwerksuche zu starten. Bringt dies keinen Erfolg, wiederholen Sie die Konfiguration. Überprüfen Sie ggf. die Zugangsdaten.
-
Seite 29: Einrichtung Des Interface Als Accesspoint
Bedienungsanleitung UniTrain-System 7 . 1 . 2 E i n r i c h t u n g d e s I n t e r f a c e a l s A c c e s s p o i n t Legen Sie die CD „CD4203-2A“... - Seite 30 Bedienungsanleitung UniTrain-System Um eine direkte Verbindung des Interface mit Ihrem Computer zu erstellen, wählen Sie die Option „WLAN- Accesspoint für die direkte Verbindung mit dem Computer“ und klicken Sie anschließend „Weiter“. Im folgenden Fenster legen Sie den Namen (SSID) und das Kennwort für Ihr Drahtlosnetzwerk fest. Das Kennwort muss mindestens 8 und maximal 63 Zeichen umfassen.
- Seite 31 Bedienungsanleitung UniTrain-System Hinweis: Notieren Sie sich das Netzwerkkennwort. Dieses Kennwort benötigen Sie, wenn Sie ihren PC an das Netzwerk des UniTrain anmelden wollen. Um das Kennwort im Klartext zu sehen, klicken Sie auf die Schaltfläche „ “ hinter dem Eingabefeld. Hinweis: Der Verschlüsselungstyp ist fest vorgegeben und kann nicht geändert werden.
- Seite 32 Bedienungsanleitung UniTrain-System Im Feld Namen können Sie einen Namen für das Interface festlegen (max. 32 Zeichen). Sie können den voreingestellten Namen belassen oder einen neuen Namen eingeben. Klicken Sie anschließend „Weiter“. Klicken Sie auf “Fertig stellen“, um die Konfiguration abzuschließen. Die Daten werden nun zum Interface übertragen.
- Seite 33 Bedienungsanleitung UniTrain-System Klicken Sie „OK“, um das Konfigurationsprogramm zu schließen. 10. Ziehen Sie anschließend den USB-Stecker am Interface ab. Das Interface wechselt dann automatisch in den WLAN-Modus und stellt das eingestellte Netzwerk bereit. Die Status-LED leuchtet violett. Verbinden Sie Ihren Computer mit dem Accesspoint des Interface (WLAN) und starten Sie dann LabSoft. Bei der Initialisierung des Interface wählen Sie die Option „WLAN“...
- Seite 34 Bedienungsanleitung UniTrain-System Klicken Sie auf die Schaltfläche „Find Devices“, um die im Netzwerk verfügbaren UniTrain-Interfaces zu finden. Diese werden dann im Feld „Verfügbare Geräte“ mit Ihrem Gerätenamen (der während der Konfiguration vergeben wurde) und Ihrer IP-Adresse angezeigt. Klicken Sie im Feld „Verfügbare Geräte“ auf das Interface, mit dem Sie sich verbinden wollen und klicken Sie anschließend „OK“.
-
Seite 35: Instandhalten Und Reinigen
Bedienungsanleitung UniTrain-System 8 I n s t a n d h a l t e n u n d R e i n i g e n 8 . 1 I n s t a n d h a l t u n g s - u n d K u n d e n d i e n s t Kapitel „2.1 ”... -
Seite 36: Demontage Und Entsorgung
Bedienungsanleitung UniTrain-System 9 D e m o n t a g e u n d E n t s o r g u n g 8 . 1 A u ß e r b e t r i e b n a h m e Kapitel „Sicherheitshinweise“... -
Seite 37: Anhang A Belegung Der 96-Poligen-Vg-Leiste Des Interface
Bedienungsanleitung UniTrain-System A n h a n g A B e l e g u n g d e r 9 6 - p o l i g e n - V G - L e i s t e d e s I n t e r f a c e Beschreibung der 96-poligen VG-Leiste Reihe A... - Seite 38 Lucas-Nülle GmbH Siemensstraße 2 · D-50170 Kerpen-Sindorf Telefon +49 2273 567-0 · Fax +49 2273 567-30 www.lucas-nuelle.de...
