Seite 3
6.12 Timer/Wecker ............................. 35 Fernbedienung............................36 Handsender 6010-25 von Busch-Jaeger ................... 36 Handsender BEO4 von Bang & Olufsen.................... 37 7.2.1 Schalten und Dimmen von Leuchten..................38 7.2.2 Aufrufen und Speichern von Lichtszenen ................39 7.2.3 Ausschalten der Verbraucher ....................39 Installation..............................
Reinigung mit einem weichen Tuch und handelsüblichem Glasreiniger. Informations d'emploi dans votre langue vous trouvez dans votre banque de données de produits CD-Rom ou dans l'internet sous www.busch-jaeger.de Gebruikersinformatie in het Nederlands vindt u op uw actuele productdatabank CD-rom of om te downloaden op www.busch-jaeger.de...
Technische Daten Nennspannung 230V ±10%, ~50 Hz/60 Hz Leistungsaufnahme < 20VA Betriebstemperatur 0°C bis +45°C Lagerung -20°C bis +60°C Anschluss an Bus (TP) Busklemmblock Raumtemperaturregler Messbereich 0°C bis +40°C Maße inkl. Rahmen (B x H x T) 218mm x 185mm x 67mm UP-Montagedose Maße (B x H x T) 200mm x 164mm x 60mm...
Bedienung Touchscreen Der Bildschirm besitzt eine Oberfläche, die auf Berührung reagiert (Touchscreen). Berühren Sie zum Navigieren in der Steuerung die Schaltflächen auf der Bedienoberfläche. Verwenden Sie hierzu den mitgelieferten Stift oder einen Finger. Fig.2 Grundlagen Die Funktionalität des Controlpanels ist software-abhängig und richtet sich nach dem gespeicherten Projekt.
Seite 9
Mit den Schaltflächen „1“ (Fig.4) und „2“ (Fig.5) oder jeder anderen Schaltfläche können Sie zwischen den verschiedenen Bildschirmansichten wechseln. Fig. 4 Fig. 5 In den Controlpaneln 6136/xx und 6936/xx können bis zu 21 Bedienseiten angelegt werden. Alle Seiten können individuell an das Projekt angepasst werden. Ein sinnvoller Seitenaufbau kann z.b.
Medien- Sofern bei der Konfiguration des Raum- seiten /Controlpanels angelegt, können Audio- und Videogeräte direkt über Symbolflächen angesteuert werden (Zusatzgeräte zur Umsetzung der KNX-Befehle notwendig). Fig. 8 Bildschirm sichern Zur Sicherung des Gerätes vor unbefugter oder unbeabsichtigter Benutzung rufen Sie die Grundseite auf und drücken länger als 3 Sekunden auf den Titel der Startseite links oben im Display.
Systemeinstellungen Wählen Sie auf der Hauptseite die Schaltfläche „System“ um die Grundeinstellungen des Gerätes abzurufen und ggf. anzupassen oder ein neues Projekt zu übertragen. Der Zugriff auf die Systemeinstellungen oder Aktuelle PIN ändern einzelne Bedienseiten kann über einen PIN-Code PIN 1 Ändern gesichert oder vollständig gesperrt werden.
Zeit ● Stellen Sie mit den Pfeiltasten die korrekte Uhrzeit ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 12 Displaybe- Zur Energieeinsparung schaltet sich die leuchtung Displaybeleuchtung automatisch aus, wenn keine Bedienung erfolgt. ● Wählen Sie die gewünschte Abschaltzeit aus der Liste oder deaktivieren Sie die automatische Abschaltung.
Seite 13
Lautstärke Achtung! Diese Einstellungen gelten auch für die Alarmtöne. ● Stellen Sie die Lautstärke der Tonmeldungen über den Schieberegler oder die Pfeiltasten ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 14 ● Stellen Sie die Bildschirmhelligkeit über den Helligkeit Schieberegler ein.
Seite 14
Alarm- ● Den Ton für die Alarmmeldung können Sie meldung aus der Liste auswählen. ● Sie können den ausgewählten Ton ggf. noch testen. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 17 Timer/ ● Den Ton für den Timer/Wecker können Sie Wecker aus der Liste auswählen.
Seite 15
Tasten- ● Den Kontrollton für die Bedienung der klick Schaltflächen können Sie ein- oder ausschalten. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 20 Touch- Ein Abgleich des Touch-Displays ist abgleich normalerweise nicht erforderlich. Sollten Sie trotzdem öfter „daneben liegen“, führen Sie einen Touchabgleich aus.
Inbetrieb- Rufen Sie die Inbetriebnahme nur auf, wenn das nahme Gerät neu programmiert werden soll. ● Siehe hierzu Kapitel „Programmierung“. Fig. 23 Synchro- Die Ganggenauigkeit der im Gerät integrierten nisation Uhr können sie entweder über das Stromnetz der Uhr oder einen Quarz sicherstellen (synchronisieren). Die Synchronisation über den internen Quartz ist immer dann erforderlich wenn das Control- panel in nicht stabilen Stromnetzen...
6.5.1 Integrierter Raumtemperaturregler ● Wählen Sie auf der Hauptseite die Schalt- fläche mit der Raumtemperaturanzeige um die Einstellung des integrierten Raumtemperaturreglers (RTR) abzurufen und ggf. anzupassen. Der aktuelle Betrieb des RTR (Heizen/Kühlen) wird als Symbol auf der Grundseite angezeigt. Fig. 25 RTR- 1 Stand-by: Die Komforttemperatur wird Betriebs-...
● Wählen Sie eine gewünschte Betriebsart einstellen aus. ● Stellen Sie den gewünschten Sollwert über die Pfeiltasten ein. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 28 6.5.2 Externe Raumtemperaturregler ● Wählen Sie auf einer Bedienseite die Schaltfläche „Heizung“ (oder eine entsprechende Schaltfläche).
RTR- ● Einen gewünschten RTR wählen. anzeigen ● Die aktuelle Betriebsart wird angezeigt und bzw. kann ggf. verstellt werden. umstellen ● Die zu verstellende Betriebsart auswählen. ● Bestätigen Sie die Eingabe mit „OK“. Fig. 31 Zeitprogramme Alle Schaltfunktionen für Beleuchtung, Jalousie oder Heizung lassen sich auch automatisch über Zeitprogramme steuern.
6.6.1 Zeitprogramme aufrufen/bearbeiten ● Zum Aufrufen und Bearbeiten der Zeitprogramme wählen Sie die Schaltfläche mit der Datums- Zeitanzeige. – Die möglichen Zeitprogramme werden angezeigt. Fig. 32 ● Wählen Sie das gewünschte Zeitprogramm aus. – Die möglichen Schaltzeiten werden angezeigt. Fig. 33 ●...
6.6.3 Astrofunktion Die Astrofunktion realisiert ein automatisches Anpassen der Schaltzeiten im Jahresverlauf (z.B. Jalousien fahren im Sommer früher auf als im Winter). ● Wählen Sie zum Aktivieren der Astrofunktion die Schaltfläche „Astrofunktion“. – Die Astrofunktion wird angezeigt. Fig. 39 ● Aktivieren Sie die Astrofunktion. Fig.
Seite 23
● Wählen Sie im zweiten Schritt die Schaltfläche „Sperrzeit“ und geben die gewünschte Zeit ein. Für die Eingabe weiterer Zeiten wechseln Sie zurück zu den Schaltzeiten und wählen dort die nächste Schaltzeit. Fig. 42...
6.6.4 Einstellen PIN-Code Bestimmte Einstellungen der Controlpanel können mit PIN (Persönliche Identifikations Nummer) gesichert sein. Geben Sie falls erforderlich Ihre PIN über das Tastaturfeld ein. Der Zugriff auf beliebige Bedienseiten kann durch eine PIN geschützt werden. 1. Zum Ändern der PIN wählen Sie die Systemseite, öffnen das Menü...
Urlaub und Anwesenheitssimulation Urlaubs- Sollen bestimmte Zeitprogramme nur während Ihres Urlaubs ( z.B. Temperaturabsenkung) funktion oder nicht während des Urlaubs (z.B. automatisches Außenlicht) ausgeführt werden, kann dies über die Urlaubsfunktion in den Zeitprogrammen eingestellt werden, siehe Kapitel 6.6.2. ● Verfahren Sie zunächst wie in Kapitel 6.6.1 beschrieben.
Seite 26
● Aktivieren Sie die Urlaubsfunktion. Die Zeitprogramme, die nur oder nicht im Urlaub ausgeführt werden, werden zu den eingestellten Daten aktiviert bzw. deaktiviert. Fig. 46 Anwesen- Um Ihr Haus auch in Abwesenheit bewohnt erscheinen zu lassen, aktivieren Sie die integrierte heitssimu- Anwesenheitssimulation.
Licht und Lichtszenen Durch die individuelle und flexible Belegung der Touch-Bedienflächen lassen sich alle, in die KNX - oder Powernetanlage eingebundenen elektrischen Geräte, insbesondere Leuchten, schalten. Die jeweiligen Schaltzustände werden im Display entweder im Klartext oder in Form von Symbolen (z.B. in Form einer Glühlampe) visualisiert. 6.8.1 Licht steuern ●...
Seite 28
Lichtszenen ● Zum Starten der Lichtszene wählen Sie abrufen auf der Startseite die Schaltfläche für einen Bereich, z.B. „Wohnzimmer“ und dann die Schaltfläche für eine Lichtszene. ● Starten Sie hier die Lichtszene mit der entsprechenden Schaltfläche. Fig. 49 Lichtszenen ● Starten Sie die gewünschte Lichtszene. ändern und ●...
Jalousien/Rollladen steuern Wenn in Ihrem Projekt angelegt, lassen sich alle in Ihre KNX/Powernet Anlage eingebundenen Jalousien und Rollladen ansteuern. Steuern ● Zum Steuern der Rolllade wählen Sie auf manuell der Startseite z.B. die Schaltfläche „Rollladen“ und dann die entsprechende Schaltfläche. ●...
6.10 Alarm-/Störmeldungen Zur Meldung von Störungen in der KNX-Anlage oder von ausgelösten Alarmen kann das Controlpanel Meldungen z.B. den Ausfall der Heizung, oder das Auslösen der Alarmanlage durch Anzeigen auf dem Display melden und verwalten. Alarm- und Liegt eine Meldung vor, wird ein gesondertes Stör- Fenster eingeblendet, in dem die Meldung meldungen...
Seite 31
Mit der Schaltfläche „Liste löschen“ werden alle Einträge gelöscht. Fig. 54 Melde- Das Controlpanel kann als Meldezentrale eingesetzt werden, d.h. es können z.B. Fenster und funktion Türen über angebrachte Fensterkontakte oder auch Räume über installierte Bewegungsmelder (nur beim überwacht werden. Wird im scharfgeschalteten Zustand der Meldeanlage ein Fenster aufgebrochen oder schaltet ein Bewegungsmelder ein, wird eine Meldung an das Controlpanel übermittelt, das daraufhin den internen Alarm auslöst.
Seite 32
Scharf- ● Zum Scharf-/Unscharf schalten der Unscharf Meldezentrale wählen Sie die Seite schalten „Meldeanlage“ und dann die Schaltfläche der Melde- „Scharf-/Unscharfschaltung“. zentrale Der Betriebszustand der Meldeanlage wird durch ein Symbol angezeigt. Fig. 55 ● Nach der Auswahl „Scharf“ oder Meldeanlage „Unscharf“...
6.11 Information Über die Infofunktion können Sie jemandem eine Nachricht hinterlassen. Bei Aktivierung der Funktion wird eine leere Displayseite bzw. die letzte gespeicherte Info eingeblendet. Jede Nachricht bleibt solange im Vordergrund bis sie mit „OK“ bestätigt oder mit „Löschen“ gelöscht wird. Das Vorliegen einer Information wird durch ein Symbol angezeigt.
6.12 Timer/Wecker Mit der Funktion „Timer“ wird eine Zeitspanne eingestellt, die nach dem Aktivieren rückwärts zählt (Eieruhr). Mit der Funktion „Wecker“ wird eine bestimmte Uhrzeit eingestellt. In beiden Fällen werden Sie bei Erreichen der eingestellten Zeit mit einem Alarmton darauf aufmerksam gemacht.
Fernbedienung Handsender 6010-25 von Busch-Jaeger Alle Controlpanel sind mit einem Infrarot-Empfänger ausgestattet und über die Busch-Jaeger Handsender 6010-25 und 6010-25-500 fernbedienbar. Detaillierte Informationen und Bedienungshinweise finden Sie in der separaten Gebrauchsanweisung zum Handsender. Fig. 61...
Handsender BEO4 von Bang & Olufsen Der Bang & Olufsen Handsender BEO4 funktioniert nur zusammen mit den Controlpanel 6136/100CB und 6936/100CB. Der IR-Handsender bietet zur Ansteuerung des Raumpanels folgende Möglichkeiten: Light: Änderung der Beleuchtung List: Speichern einer Lichtszene 0 – 9: Anwahl Leuchte 1 bis 10 Anwahl Lichtszene 1 Anwahl Lichtszene 2...
7.2.1 Schalten und Dimmen von Leuchten ● Taste „Light“ auf der Fernbedienung drücken. – Im Display der Fernbedienung erscheint der Schriftzug „LIGHT“. Dieser Modus ist für 25 Sekunden aktiv. Danach schaltet das Display wieder auf Audio/Video-Wiedergabe. Ggf. erneut die Taste LIGHT betätigen. ●...
7.2.2 Aufrufen und Speichern von Lichtszenen ● Taste „Light“ auf der Fernbedienung drücken. – Im Display der Fernbedienung erscheint der Schriftzug „LIGHT“. Dieser Modus ist für 25 Sekunden aktiv. Danach schaltet das Display wieder auf Audio/Video-Wiedergabe. Ggf. erneut die Taste LIGHT betätigen. ●...
Installation Elektrische Installation ® ® ● Geräteanschluss Busch-Installationsbus ● Geräteanschluss Busch-Powernet Fig. 63 Fig. 64 Keine spannungsführenden Leitungen hinter dem Gerät durch die UP-Dose führen. Trennung von TP-Bus und Netzleitung!

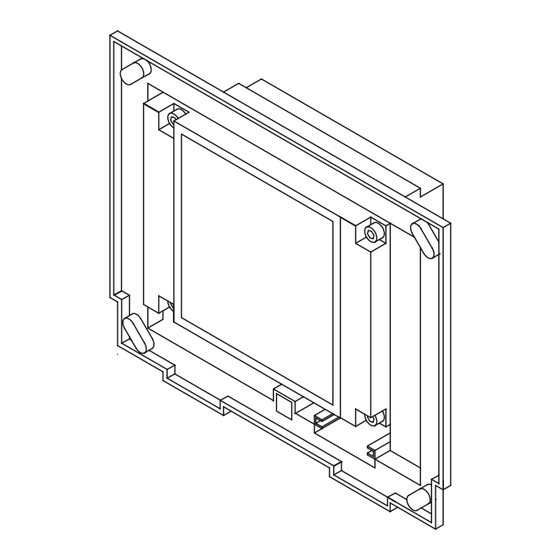

Montage Raum-/Controlpanel Einbau des Geräts nur in die UP-Dose 6136/UP. 1. Klemmen an den Leitungen (230V, ggf. TP) anbringen (siehe Kapitel „Anschluss“). 2. Klemmen an das Gerät anschließen. 3. Gerät in UP-Montagedose einsetzen und festschrauben (Fig. 64). Fig. 65 4. Rahmen einhängen und mit beiliegender Schraube sichern (Fig.
2. Produktdatenbank in die ETS importieren. 3. Gerät parametrieren/konfigurieren. 1. Panel-Inbetriebnahmesoftware aus der aktuellen KNX-Datenbank oder von der Power- Power- Projekt >4.5 Projekt-CD installieren. 2. Gerät parametrieren/konfigurieren (siehe oben). Die KNX Datenbank können Sie über Busch-Jaeger direkt beziehen oder im Internet unter www.BUSCH-JAEGER.de downloaden.
Programmierung Rufen Sie die „Inbetriebnahme“ im Menü „System“ auf. ● Siehe hierzu Kapitel „Systemeinstellungen“. ● Sie können das Gerät jetzt mit einer SD- /MMC-Karte oder über den Bus programmieren. Fig. 67 Die Programmierung über den Bus kann je nach Konfiguration mehrere Stunden dauern. Programmieren Sie das Gerät nur bei kleineren Projektänderungen über den Bus! Empfehlung: Programmierung mit einer SD-/MMC-Karte vornehmen! Program-...
Seite 43
3. Projekt in der Projektliste markieren und „OK“ Button drücken. 4. Das Projekt wird von der SD-/MMC-Karte in das Controlpanel übertragen und startet automatisch. 5. Der Programmiermodus wird automatisch verlassen, die Grundansicht wird angezeigt. Fig. 69 Program- 1. Legen Sie das neue Projekt auf einem PC mierung über den 2.
Seite 44
Bildschirm Bei der Konfiguration des Gerätes kann die -schoner Verwendung von Bildern als Bildschirm- schoner aktiviert werden (6136/100Cxxx). In diesem Falle können Grafiken mit einer SD-/MMC-Karte in das Controlpanel übertragen werden. Fig. 71 1. SD-Karte in das Controlpanel einführen und Button „Bildschirmschoner“ drücken (Fig.
Seite 45
Makro- Mit dem Macrorekorder können Sie Rekorder Schaltvorgänge aufzeichnen und ähnlich wie Szenen beliebig oft wiederholen. Bis zu 32 Macros mit jeweils 20 Schaltvorgängen können aufgezeichnet und gespeichert werden. Fig. 72 1. Schaltfläche „Macrorecorder“ durch langen Tastendruck (>3sek) aktivieren (Symbol Kassette im Display).
Seite 46
Abrufen 1. Schaltfläche „Macrorecorder“ durch kurzen Tastendruck aktivieren. Löschen Makros können durch einfaches "überschreiben" geändert werden. 1. Entsprechende Schaltfläche durch langen Tastendruck aktivieren und Schaltvorgänge wie beschrieben aufzeichnen. Durch drücken der Schaltfläche "Nein+Ende" ohne Schaltvorgänge aufgezeichnet zu haben, wird das Makro vollständig gelöscht. Fig.
