- Seite 1 Die Ernte startet jetzt! Montageanleitung ONE - v.09/2025 SKU: SK-23010 One v.09/2025...
-
Seite 2: Inhaltsverzeichnis
INHALTSÜBERSICHT 1. Sicherheitshinweise 2. Warnzeichen & Sicherheit 3. Lieferumfang 4. Produktübersicht 5. Installation (Hardware) 6. Installation der Kommunikationssanschlüsse 7. Demontage (Hardware) 8. Installation (App) 9. Fehlercodes 10. Häufige Fragen 11. Technische Daten 12. Hinweise Zur Entsorgung Von Batterien... -
Seite 3: Sicherheitshinweise
Bedeutung. Es werden in der Montageanleitung verschiedene fachgerechte Installation und Aufhängung der Anlage übernimmt Symbole verwendet. Durch das Nichtbeachten kann es zu die Solakon GmbH keine Haftung. Außerdem entfallen jegliche Fehlern, Beschädigungen und/oder Störungen bis zu schweren Gewährleistungsansprüche. Bewahren Sie die Montageanleitung gesundheitlichen Folgen und dem Tod kommen. -
Seite 4: Warnzeichen & Sicherheit
WARNZEICHEN & SICHERHEIT • CE-Kennzeichnung • Das Gerät erfüllt die Anforderungen der anwendbaren CE-Richtlinien. Achtung, Stromschlaggefahr. Nicht in der Nähe von entflammbaren oder explosiven Materialien platzieren oder installieren. Das Produkt außerhalb der Reichweite von Kindern installieren. Die Verwendung von Wasser zum Löschen von Bränden ist verboten. -
Seite 5: Sicherheit
• Vorsicht, heiße Oberfläche. • Das Gerät kann während des Betriebs heiß werden. • Kontakt während des Betriebs vermeiden. Sicherheit Notfall-Situation: Gerät sofort ausschalten und sich entfernen, wenn das Gerät undicht, brennend, nass oder sichtbar beschädigt ist. Austretende Flüssigkeiten nicht berühren. Kein Wasser oder Sand verwenden! Nur einen geeigneten Trockenpulver-Feuerlöscher verwenden. - Seite 6 ◆ Bevor Wartungs- oder Installationsarbeiten am System durchgeführt werden, sollten sich Installateure mit dem Inhalt dieses Handbuchs vertraut machen. ◆ Es wird empfohlen zu prüfen, ob die vor Ort eingesetzten neuen Batterien den Garantiebedingungen entsprechen. ◆ Das Produkt darf nicht geöffnet, repariert oder zerlegt werden. ◆...
-
Seite 7: Lieferumfang
LIEFERUMFANG WF2000M - Master Kabelführung*5 Anschlusskabel*1 MC4 Installationswerkzeug*1 WLAN Antenne*1 Kurzanleitung zur Abdeckung RJ45-/USB- Installation*1 Anschluss*1 WF2000E - Erweiterung Halterung A und B*1 Schrauben (M4*10)*5 Dübel*2 & Schrauben (M4*40)*2... -
Seite 8: Produktübersicht

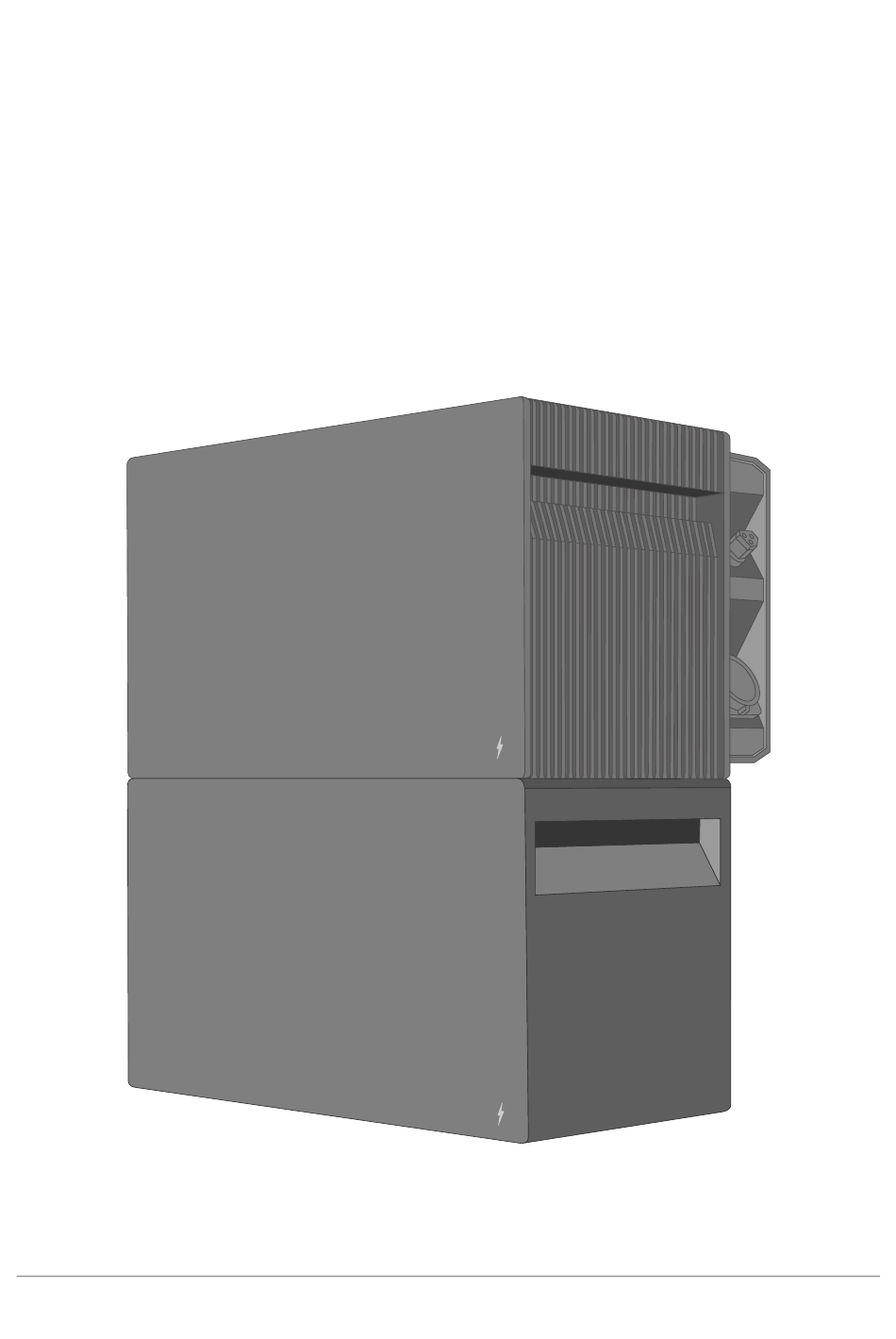

PRODUKTÜBERSICHT Übersicht der Konfigurationen Ein- / Aus-Schalter Multifunktionssegment PV-Anschlüsse (PV1 bis PV4) WLAN Antennen-Anschluss RJ45 Ethernetanschluss Entlüftungsventil USB-Anschluss (für lokale Firmwareupdates) Schutzleiteranschluss Anschluss zum Hausnetz Mikrowechselrichter- Eingangsanschluss/netzunabhängiger Ausgangsanschluss (EPS-Steckdose) Status-LED... - Seite 9 Schalter Schalter Aktion Beschreibung Ein-/Aus-Schalter Für 2 Sekunden gedrückt Gerät anschalten halten (wenn ausgeschaltet) Für 2 Sekunden gedrückt EPS Steckdose an-/ halten (wenn eingeschaltet) ausschalten Für 5 Sekunden gedrückt Gerät ausschalten halten (wenn eingeschaltet) Für 2 Sekunden gedrückt Menü-Taste halten (wenn das Display Display einschalten aus ist) Für 2 Sekunden gedrückt...
-
Seite 10: Beschreibung
Display Menü Anzeige Beschreibung Start Startet.. Gerät fährt hoch Aktueller Ladezustand in % der 1 - Ladezustand Batterie bzw. des Batteriestacks • WR: Firmwareversion des Wechselrichters Ver:2. 017 • BMS: Firmwareversion des Ver:1. 004 Firmwareversionen Batteriemanagementsystems Ver:3. 020 • PV: Firmwareversion der Solartracker •... - Seite 11 • Solar(W): Gesamt PV Leistung Solar(W): 0 5 - Solardaten PV1:0 PV2:0 • PV1 bis PV4: PV Leistung der PV3:0 PV4:0 einzelnen Module Herunterfahren Gerät fährt herunter Ausschalten.. EPS Steckdose Notstromsteckdose wurde EPS aktivieren aktiviert aktiviert EPS Steckdose Notstromsteckdose wurde EPS deaktiviere deaktiviert deaktiviert...
- Seite 12 WF2000E Status-LED Sicherungsblech Anschlagpunkt für Entlüftungsventil Wandhalterung...
-
Seite 13: Installation (Hardware)
INSTALLATION (HARDWARE) Benötigtes Werkzeug Schraubendreher Bohrmaschine Stift Gummihammer Benötigte Teile (WF2000M & WF2000E) Kabelführung*5 Anschlusskabel*1 MC4 Installationswerkzeug*1 WLAN Antenne*1 Kurzanleitung zur Abdeckung RJ45-/USB- Halterung A und B*1 Schrauben (M4*10)*5 Installation*1 Anschluss*1 Dübel*2 & Schrauben (M4*40)*2... - Seite 14 Benötigte Teile (Solarmodule) MC4 Anschlusskabel Y-Stecker Set (nur bei onPower Plus) Zusatzteile MC4 Verlängerungskabel MC4 Y-Stecker (Set) onLite / onBasic onPower onPower Plus...
-
Seite 15: Aufstellung Der Hardware
Aufstellung der Hardware Schritt 1 (nur in Verbindung mit WF2000E) Bevor die Haupteinheit mit der Erweiterung verbunden wird, sind die Staubschutzkappen an allen Eingängen zu entfernen – mit Ausnahme der untersten Einheit, bei der die Staubschutzkappe montiert bleibt. Hinweis: Beide Dichtkappen müssen zwingend am untersten Speicherelement angebracht werden, um den vollen Staub- &... - Seite 16 Schritt 3 (nur in Verbindung mit WF2000E) Verbinden Sie Halterung B mit Halterung A und ziehen Sie die Schrauben mit 3 Nm fest. Platzieren Sie anschließend das System am gewünschten Montageort und markieren Sie mit einem Stift die Bohrlöcher an der Wand. Schritt 4 (nur in Verbindung mit WF2000E) Entfernen Sie das System, bevor Sie mit dem Bohren beginnen.
- Seite 17 Schritt 6 (nur in Verbindung mit WF2000E) Verbinden Sie die Batterien mit dem Sicherungsblech und ziehen Sie die Schrauben fest. Achten Sie darauf, dass die Sicherungsbleche bei allen Erweiterungen montiert werden. HINWEIS: • Stellen Sie sicher, dass jedes System genau eine Haupteinheit (WF2000M) und maximal fünf Erweiterungseinheiten (WF2000E) umfasst.
-
Seite 18: Anschluss Der Hardware
Anschluss der Hardware Schritt 7 Verbinden Sie die Haupteinheit WF2000M mit der Steckdose. Nutzen Sie dazu das AC Anschlusskabel. Schritt 8 Schließen Sie nun jedes PV-Modul einzeln an die jeweiligen PV-Eingänge an. ACHTUNG: Schalten Sie niemals zwei oder mehr Solarmodule in Reihe, da dies dazu führt, dass die Eingangsspannung 60 V überschreitet und das Gerät beschädigt wird. -
Seite 19: Installation Der Kommunikationssanschlüsse
Schritt 9 (optional) Sie können über die EPS-Steckdose zusätzlich einen beliebigen Mikrowechselrichter anschließen (max. 1200W) INSTALLATION DER KOMMUNIKATIONSANSCHLÜSSE Anbringen der WLAN-Antenne Entfernen Sie die transparente Schutzkappe vom Antennenanschluss des WF2000M und befestigen Sie anschließend die beiliegende WLAN-Antenne. Schrauben Sie diese mit der Hand fest. -
Seite 20: Anschluss Über Die Rj45 Schnittstelle (Optional)
Anschluss über die RJ45 Schnittstelle (optional) Schritt 1 Schritt 2 Entfernen Sie die Schutzkappe des Anschlusses Führen Sie das LAN-Kabel anschließend durch die Abdeckung und schließen Sie es an den WF2000M an. Hinweis: Bitte achten Sie darauf, dass der Dichtring korrekt eingesetzt ist. Schritt 3 Schrauben Sie zunächst die Abdeckung am Gerät fest und sichern Sie zum Schluss das Kabel durch Anziehen der Zugentlastung. -
Seite 21: Starten Des Geräts
Starten des Geräts Sind alle Kabel und die WLAN-Antenne angeschlossen, kann das Gerät angeschaltet werden. Bitte halten Sie dazu den Ein-/Ausschalter für 2s gedrückt. -
Seite 22: Demontage (Hardware)
DEMONTAGE (HARDWARE) Gerät ausschalten Stellen Sie vor der Demontage sicher, dass das Gerät heruntergefahren ist (5s den Ein- / Ausschalter gedrückt halten) Demontage PV Kabel Demontage AC-Anschlusskabel Bitte benutzen Sie das beiliegende Drücken Sie zur Demontage des Anschlusskabels Trennwerkzeug für die Demontage der PV auf den weißen Knopf am Kabel und ziehen es Kabel. -
Seite 23: Installation (App)
INSTALLATION (APP) Installieren der Solakon App Laden Sie die Smartphone-App “Solakon” aus dem App Store oder Play Store herunter (QR-Code scannen). HINWEIS: Alle App Berechtigungen müssen für eine ordnungsgemäße Funktion gewährt werden (Bluetooth, Mitteilungen, Standort) Erstellen eines Accounts Schritt 1 Schritt 2 Erstellen Sie ein neues Konto. - Seite 24 Geben Sie Ihren Namen und Ihre E-Mail- Adresse ein. Schritt 5 Schritt 6 Kopieren Sie den Login-Code, der an Ihre Geben Sie den Login-Code in der Solakon E-Mail-Adresse gesendet wurde. (Falls Sie App ein. keine E-Mail erhalten haben, bitte den Spam-Ordner überprüfen)
-
Seite 25: Erstellen Eines Accounts
Schritt 7 Schritt 8 Geben Sie den aktuellen Strompreis, aus Der Account ist jetzt erfolgreich eingerichtet. Ihrem Stromvertrag, ein und wählen Sie Ihr Ziel aus. Erstellen eines Accounts Schritt 1 Schritt 2 Richten Sie ein neues Gerät ein. Wählen Sie Ihr passendes Produkt aus. - Seite 26 Schritt 3 Schritt 4 Legen Sie die Anzahl der installierten Geben Sie Ihrem System einen Namen Solarmodule fest. Schritt 5 Schritt 6 Ermitteln Sie Ihren Standort oder geben Sie Starten Sie die Konfiguration des Geräts. die Postleitzahl Ihres Wohnortes an.
- Seite 27 Schritt 7 Schritt 8 Wählen Sie das im Radar angezeigt Erlauben Sie die Bluetooth- Gerät aus. Kopplung mit dem Gerät. Hinweis: Bitte überprüfen Sie, ob die Seriennummer des angezeigtem Geräts, mit der auf Ihrem Gerät übereinstimmt Schritt 9 Schritt 10 Wählen Sie Ihr WLAN Netzwerk aus und Das Gerät wurde nun erfolgreich geben das Passwort ein.
- Seite 28 Smart Devices Integration (optional) Zusätzliche Hilfestellungen: www.solakon.de/fehlerbehebung...
-
Seite 29: Fehlercodes
FEHLERCODES Fehlerbeschreibung Fehlercode Lösungen Nach dem Abkühlen stellt sich das System Batterie-Übertemperaturschutz automatisch wieder her. Bei über 3 Stunden 7194 kontaktieren Sie den Support. Bitte prüfen Sie die Isolierung der MPPT Isolationsfehler 7112/7144 Anschlusskabel auf der PV Seite. Bitte überprüfen Sie die Eingangsparameter MPPT BAT Kurzschluss oder trennen Sie die PV Anschlusskabel und 7117/7149... - Seite 30 Fehler bei Paralleladresse 7217 Batterie AFE-Kommunikationsfehler Gerät neu starten. Bei wiederholtem 7222 Auftreten den Support kontaktieren. Batterie Dauerhafter 7228 Unterspannungsfehler Batterie INV OC 7016 DCDC PreCharge Fehler 7022 DCDC Start Fehler 7023 PFC Start Fehler 7024 Bus Unterspannung 7039 Bus Überspannung 7040 INV Temperaturabtastung Fehler 7048...
- Seite 31 Abkühlung automatisch neu. Batterie Temperatur zu hoch Bitte nicht direktem Sonnenlicht aussetzen 7175 Nur ein Hinweis, verursacht durch instabile PV Unterlichtschutz 7123 Sonneneinstrahlung. Gerät ausschalten und für 3 Stunden an PV Übertemperatur 7132/7124/7164/7156 einen offenen Ort stellen. Zusätzliche Hilfestellungen: www.solakon.de/fehlerbehebung...
-
Seite 32: Häufige Fragen
HÄUFIGE FRAGEN Wie installiere ich eine Erweiterungsbatterie? Schalten Sie zunächst das Hauptgerät aus, indem Sie für 5s den Ein-/Ausschalter gedrückt halten und trennen Sie anschließend das AC-Kabel vom Stromnetz. Danach kann/können die Erweiterungsbatterie(n) unter das Hauptgerät gesetzt werden. Bitte beachten Sie dazu die weiteren Hinweise im Abschnitt “Installation (Hardware)”. - Seite 33 Was kann ich tun, wenn die WLAN-Verbindung meines Geräts zum bbiHeimnetzwerk fehlschlägt? 1. Stellen Sie sicher, dass Sie die korrekte WLAN SSID ausgewählt und das richtige Passwort eingegeben haben. 2. Überprüfen Sie, ob die WLAN-Antenne korrekt installiert ist. 3. Stellen Sie sicher, dass die WLAN-Stärke am Aufstellort ausreichend ist (<10 m, mit wenig Hindernissen dazwischen).
-
Seite 34: Technische Daten
TECHNISCHE DATEN WF2000M Spezifikationen PV-Eingang AC-Eingang Max. Eingangsleistung (W) 2600 Max. Scheinleistung (VA) 1200 Max. Eingangsspannung (V DC) Nennspannung (V AC) 220/230/240 MPP-Spannungsbereich (V DC) 10~60 Nennfrequenz (Hz) 50/60 Nennspannung (V DC) Max. Eingangsstrom (A AC) Max. Eingangsstrom (A DC) 20/20/20/20 AC-Ausgang Kurzschlussstrom PV (A DC) - Seite 35 ElektroG eingerichtet Rücknahmestellen Elektro- und Elektronikaltgeräten zu erheben abgeben. und diese an die Europäische Kommission https://www.ear-system.de/ear-verzeichnis/ zu übermitteln. Auf der Webseite des BMUV sammel-und-ruecknahmestellen.jsf finden Sie weitere Informationen hierzu. Falls Sie Unterstützung bei der Entsorgung benötigen, kontaktieren Sie uns unter info@solakon.de.
-
Seite 36: Hinweise Zur Entsorgung Von Batterien
Batterien dürfen nicht über den Hausmüll entsorgt werden. Endnutzer sind gesetzlich verpflichtet, Altbatterien an geeigneten Sammelstellen abzugeben, damit eine umweltgerechte Entsorgung, Wiederverwendung oder Wiederaufarbeitung erfolgen kann. Sie können Altbatterien bei den kommunalen Sammelstellen, im Handel oder direkt bei Solakon zurückgeben. Getrennte Sammlung & Rückgabe Bedeutung der Symbole ◆... - Seite 37 Das Produkt wurde entwickelt und importiert von: und verkauft von: und hergestellt von: FoxESS Netherlands B.V. Solakon GmbH FOXESS CO., LTC. De Sondert 24 Deutschland No. 939, Jinghai 3rd Road 5928RV Venlo Londwan District Niederlande Wenzhou China service.de@fox-ess.com service.de@fox-ess.com...
