Joy-it PS360 Bedienungsanleitung
Ultra kompaktes labornetzgerät-steuermodul mit einer leistung von 360 w

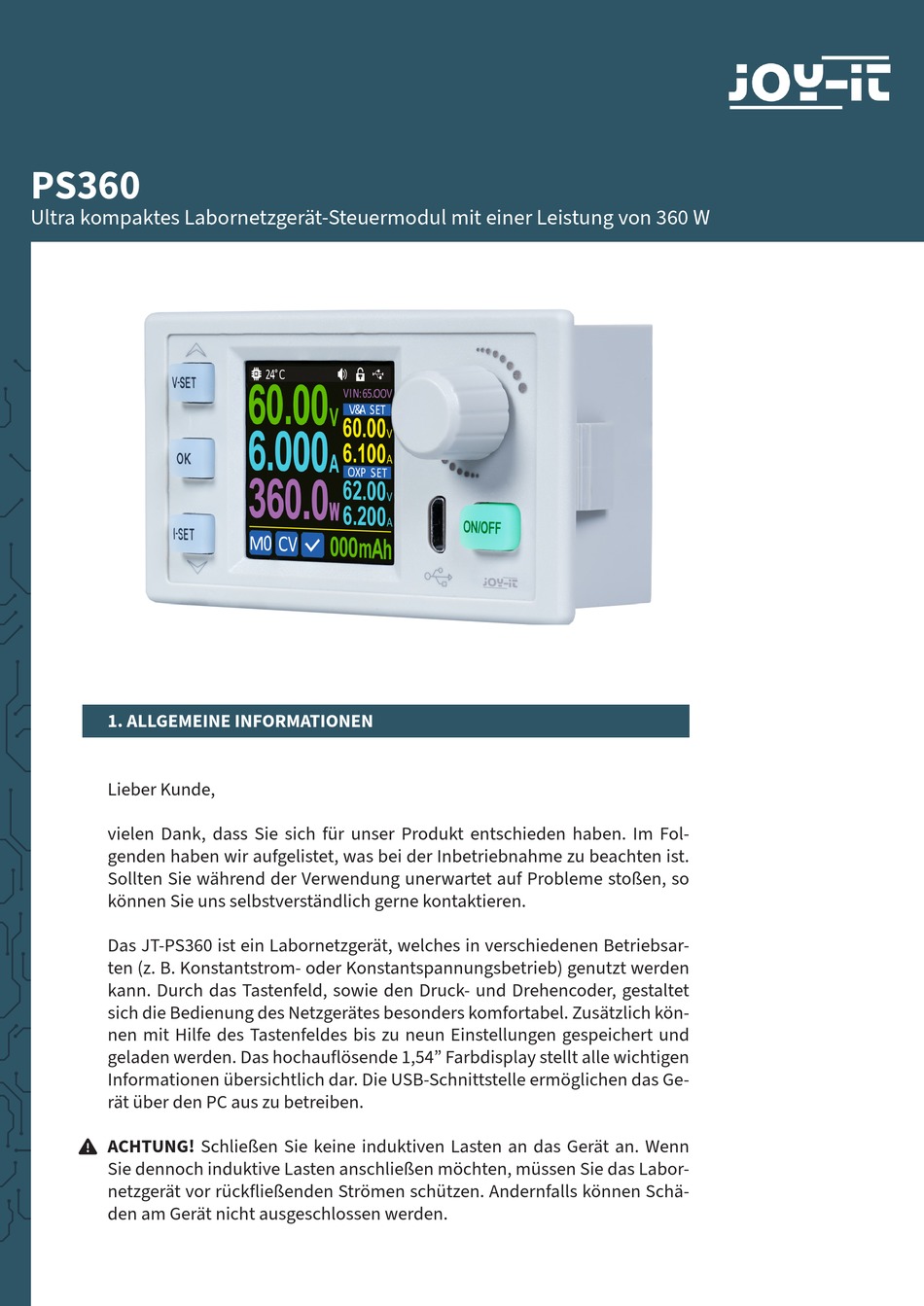

PS360
Ultra kompaktes Labornetzgerät-Steuermodul mit einer Leistung von 360 W
1. ALLGEMEINE INFORMATIONEN
Lieber Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Fol-
genden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.
Das JT-PS360 ist ein Labornetzgerät, welches in verschiedenen Betriebsar-
ten (z. B. Konstantstrom- oder Konstantspannungsbetrieb) genutzt werden
kann. Durch das Tastenfeld, sowie den Druck- und Drehencoder, gestaltet
sich die Bedienung des Netzgerätes besonders komfortabel. Zusätzlich kön-
nen mit Hilfe des Tastenfeldes bis zu neun Einstellungen gespeichert und
geladen werden. Das hochauflösende 1,54" Farbdisplay stellt alle wichtigen
Informationen übersichtlich dar. Die USB-Schnittstelle ermöglichen das Ge-
rät über den PC aus zu betreiben.
ACHTUNG! Schließen Sie keine induktiven Lasten an das Gerät an. Wenn
Sie dennoch induktive Lasten anschließen möchten, müssen Sie das Labor-
netzgerät vor rückfließenden Strömen schützen. Andernfalls können Schä-
den am Gerät nicht ausgeschlossen werden.
Inhaltsverzeichnis
Verwandte Anleitungen für Joy-it PS360
Inhaltszusammenfassung für Joy-it PS360
- Seite 1 Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. Das JT-PS360 ist ein Labornetzgerät, welches in verschiedenen Betriebsar- ten (z. B. Konstantstrom- oder Konstantspannungsbetrieb) genutzt werden kann. Durch das Tastenfeld, sowie den Druck- und Drehencoder, gestaltet sich die Bedienung des Netzgerätes besonders komfortabel.
-
Seite 2: Geräteübersicht
2. SPEZIFIKIATIONEN Eingangsspannung 12 - 68 V Ausgangsspannung 0 - 60 V Ausgangsstrom 0 - 6 A Ausgangsleistung 0 - 360 W Spannungsauflösung 0,01 V Stromauflösung 0,001 A Spannungsgenauigkeit ± (0,3% + 3 Ziffern) Stromgenauigkeit ± (0,5% + 5 Ziffern) Restwelligkeit 100 mV VPP Antwortzeit im... -
Seite 3: Bedienung
4. BILDSCHIRM A: Aktuelle Ausgangsspannung B: Aktueller Ausgangsstrom C: Aktuelle Ausgangsleistung D: Aktuelle Datengruppe 24˚C 60.00 E: Betriebsart (Konstantspannung/-strom) VIN: 6 5. O OV V&A SET F: Schutzstatusanzeige 60.00 6.000 G: Systemtemperatur 6.100 H: Elektrische Ladung Akku 360.0 OXP SET 62.00 I: Überstromschutzgrenze 6.200... -
Seite 4: Systemeinstellungen
5.2 DATENGRUPPEN Drücken und halten Sie die OK Taste, um die aktuellen Werte (Ausgangs- spannung, Ausgangsstrom, Überspannungsschutz, Überstromschutz) in den Schnellzugriffsspeicher zu speichern. Dabei ist M1 als Standardspeicher ausgewählt. Drehen Sie den Drehencoder, um einen alternativen Speicher- platz auszuwählen und bestätigen Sie mit OK, um das Speichern auf dem ausgewählten Speicherplatz zu bestätigen. -
Seite 5: Datenspeicher-Einstellungen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten,... - Seite 6 Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: https://support.joy-it.net Telefon: +49 (0)2845 9360 – 50 Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net...
