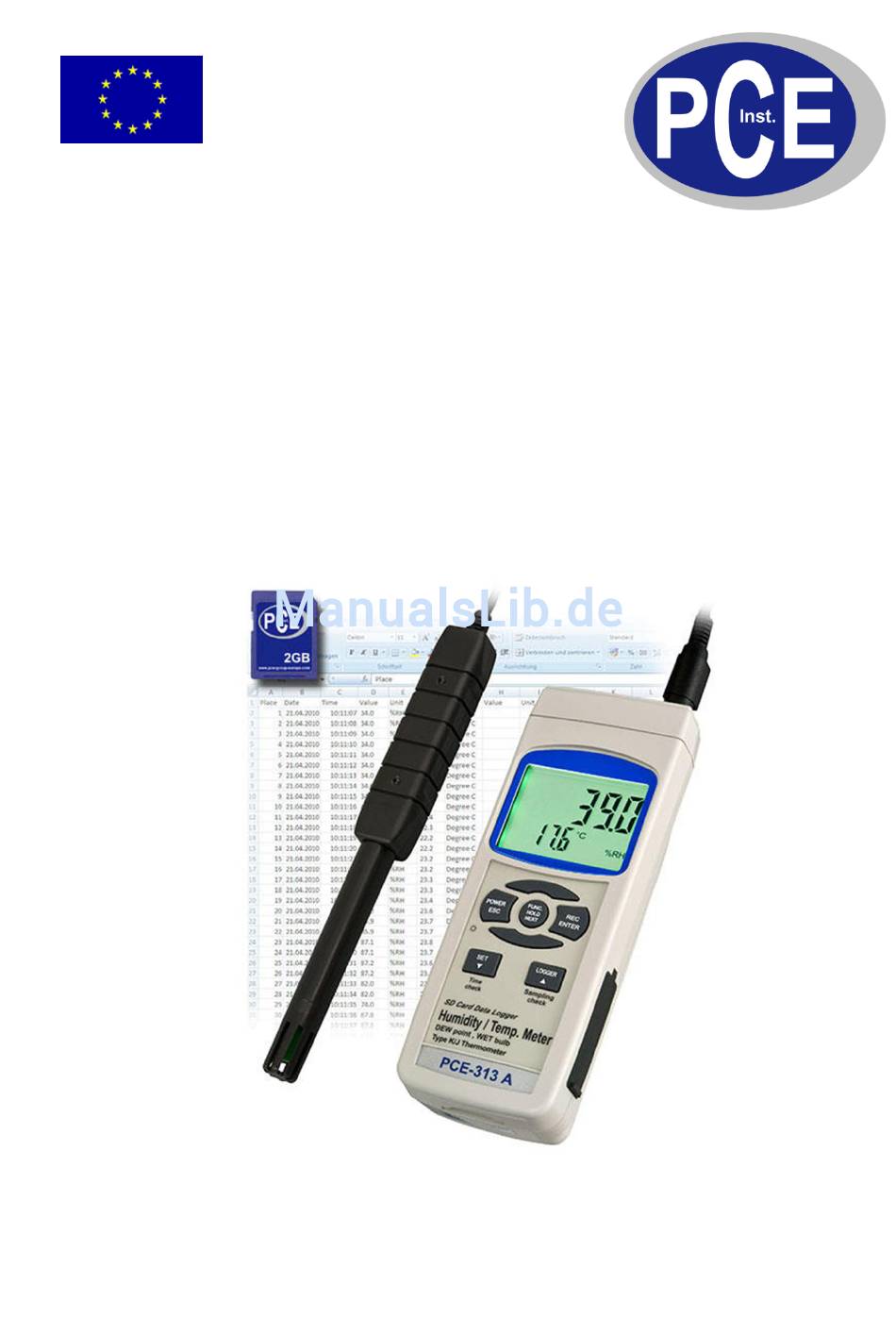

Bedienungsanleitung
Thermo- / Hygrometer
PCE-313A
Version 1.2
10.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE PCE-313A
Inhaltszusammenfassung für PCE PCE-313A
- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Thermo- / Hygrometer PCE-313A Version 1.2...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................3 Beschreibung ......................4 Messung ........................5 Auswahl der Funktion .......................... 5 Data-Hold-Funktion ..........................6 Max- / Min-Funktion ..........................6 Hintergrundbeleuchtung........................6 Datenspeicher ......................6 Vorbereitung ............................6 Automatische Datenlogger-Funktion..................... 6 Manuelle Datenlogger-Funktion ......................7 Zeit-Informationen .......................... -
Seite 3: Ausstattung
Ausstattung Bei dem PCE-313A handelt es sich um ein Thermo-Hygrometer mit Datenspeicher. Die Speicherung der Daten erfolgt dabei auf eine handelsübliche SD-Speicherkarte. Dieses Messgerät verfügt einen langzeitstabilen Temperatur- und Feuchtesensor der über Jahre hinweg gute Messergebnisse liefert. Bitte lesen Sie diese Anleitung sorgfältig und halten Sie das Gerät stets trocken und sauber. -
Seite 4: Beschreibung
BETRIEBSANLEITUNG www.warensortiment.de Beschreibung Display Power-Taste (ESC, Hintergrundbeleuchtung) Hold-Taste (Funktion-Taste, Weiter-Taste) REC-Taste (Enter-Taste) SET-Taste ( -Taste, Zeit überprüfen) Logger-Taste ( -Taste, Aufzeichnungsintervall überprüfen) Sensor-Eingangsbuchse (Feuchte- und Temperatursensor) K-/J-Typ Eingang SD-Kartenfach 3-10 RS-232 Ausgang 3-11 Reset-Taste 3-12 9 V Eingang (für Steckernetzteil) 3-13 Batteriefachdeckel 3-14... -
Seite 5: Messung
BETRIEBSANLEITUNG www.warensortiment.de Messung Auswahl der Funktion Schalten Sie das Gerät über die Power-Taste (3-2) ein. Wenn Sie die Power-Taste für länger als 2 Sekunden gedrückt halten schalten Sie das Gerät aus. Das Gerät verfügt über 4 Funktionen a) Feuchte und Temperatur b) Taupunkt c) Feuchtekugel d) Temperatur über Thermoelement-Eingang (K- oder J-Typ) -
Seite 6: Data-Hold-Funktion
BETRIEBSANLEITUNG www.warensortiment.de Data-Hold-Funktion Durch Druck auf die Hold-Taste (3-3) können Sie die Messwerte während der Messung im Display festhalten. Zusätzlich wird „HOLD“ im Display angezeigt. Ein erneuter Druck auf die Hold-Taste (3-3) verlässt die Data- Hold-Funktion. Max- / Min-Funktion Diese Funktion speichert den Maximalwert und den Minimalwert einer Messreihe. Indem Sie die REC- Taste (3-4) drücken starten Sie die Funktion, „REC.“... -
Seite 7: Manuelle Datenlogger-Funktion
BETRIEBSANLEITUNG www.warensortiment.de Datenlogger anhalten Während der Datenlogger Daten aufzeichnet können Sie den Logger über die Logger-Taste (3-6) anhalten. Das „REC“ Symbol hört in diesem Fall auf zu blinken. Hinweis: Ein erneuter Druck auf die Logger-Taste (3-6) startet die Aufzeichnung erneut. Datenlogger beenden Während der Datenlogger Daten aufzeichnet können Sie die Loggerfunktion über die REC-Taste (3-4) beenden. -
Seite 8: Übertragung Der Daten Auf Einen Pc
BETRIEBSANLEITUNG www.warensortiment.de Somit ergibt sich folgende Struktur: HTA01\ HTA01001.xls HTA01002.xls … … HTA01099.xls HTA02\ HTA02001.xls HTA02002.xls … … HTA02099.xls HTAXX\ … Hinweis: Wobei XX maximal 10 ist. Übertragung der Daten auf einen PC Nachdem Sie Daten über das Messgerät auf der SD-Karte gespeichert haben entnehmen Sie bitte die Speicherkarte aus Ihrem Fach (3-9). -
Seite 9: Weiterführende Einstellungen
BETRIEBSANLEITUNG www.warensortiment.de Weiterführende Einstellungen Während beim Gerät die Datenloggerfunktion NICHT aktiviert ist, drücken Sie bitte die SET-Taste (3-5) für FUNC.- länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü. Mit jedem weiteren Druck auf die -Taste können Sie durch das Menü „fahren“: HOLD-NEXT dAtE…... -
Seite 10: Wahl Des Thermoelementes (K- Oder J-Typ)
BETRIEBSANLEITUNG www.warensortiment.de Wahl des Thermoelementes (K- oder J-Typ) Wenn das Display „tYPE“ anzeigt können Sie mit der -Taste (3-6) „K“ oder „J“ -Taste (3-5) und der wählen. Wobei „K“ für K-Typ Thermoelement und „J“ für J-Typ Thermoelement steht. Bestätigen und speichern können Sie wieder mit der Enter-Taste (3-4). Wahl der Einheit (°C oder °F) Wenn das Display „t-CF“... -
Seite 11: Rs-232 Schnittstelle
BETRIEBSANLEITUNG www.warensortiment.de 11 RS-232 Schnittstelle Das Gerät verfügt über einen RS-232 Schnittstelle über einen 3,5 mm Klinkensteckerbuchse (3-10). Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle: Bei den Daten handelt es sich um ein 16 stelligen Datenstrom. -
Seite 12: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
