Meister MONITOR 4.0 Betriebsanleitung
Analogtransmitter mit schaltausgang
Inhaltszusammenfassung für Meister MONITOR 4.0

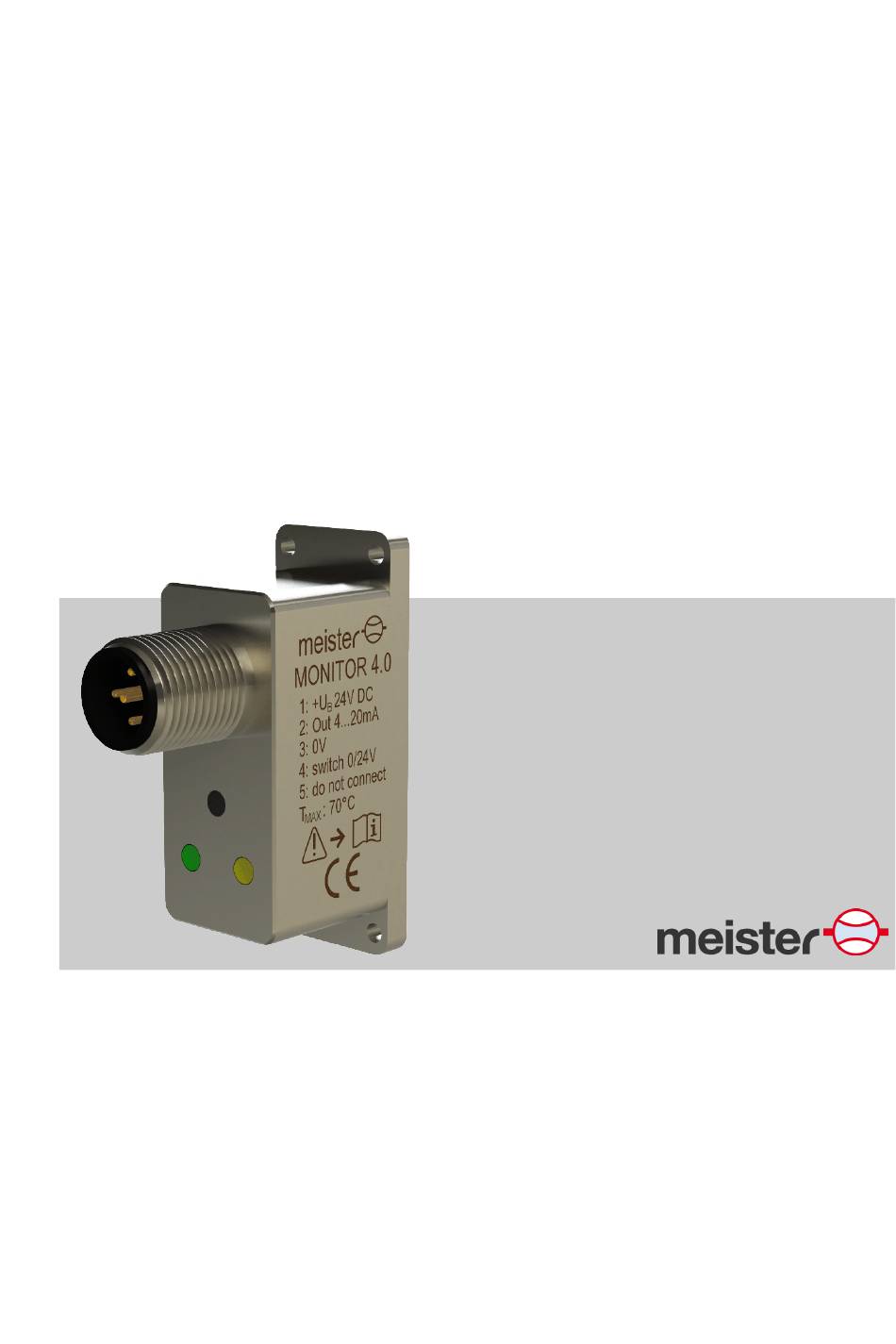

- Seite 1 Betriebsanleitung MONITOR 4.0 Analogtransmitter mit Schaltausgang Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Telefon: +49 6096 9720 - 0 Telefax: +49 6096 9720 - 30 E-Mail: sales@meister-flow.com Internet: www.meister-flow.com MONITOR 4.0, 3, de_DE Diese Anleitung wurde erstellt von: Meister Strömungstechnik GmbH Technische Änderungen vorbehalten © Meister Strömungstechnik GmbH 2024 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
- Seite 3 Erkenntnisse und Erfah- verpflichten zu Schadenersatz. Der rungen zusammengestellt. Der Her- Hersteller behält sich das Recht vor, steller übernimmt keine Haftung für zusätzliche Ansprüche geltend zu Schäden aufgrund: machen. Das Urheberrecht liegt beim Her- steller. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
- Seite 4 Ergänzende Anweisungen © Meister Strömungstechnik GmbH Im Gewerbegebiet 2 63831 Wiesen Deutschland 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 5: Inhaltsverzeichnis
4.3 Verpackung..................17 4.4 Symbole auf der Verpackung............18 4.5 Lagerung....................18 Installation und Erstinbetriebnahme........... 20 5.1 Mögliche Gerätekombinationen............20 5.2 Elektrischer Anschluss................ 23 Bedienung....................25 6.1 Elektrische Ausgänge................. 25 6.1.1 Analogausgang................25 6.1.2 Schaltausgang.................. 25 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 6 8.1.1 Retouren Antrag................34 8.2 Entsorgung..................34 Technische Daten..................35 9.1 Typenschild und Kennzeichnung............35 9.1.1 Typenschild..................35 9.1.2 Kennzeichnung................. 35 9.2 Maßblatt....................35 9.3 Elektrische Daten................36 9.4 Betriebsdaten..................38 Glossar......................39 Index......................40 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 7: Überblick
Die Position des magnetischen Schwebekörpers wird durch einen Hall-Sensor erfasst. Der zugehörige Durchfluss wird als analoges Strom- signal (4-20 mA) ausgegeben. Zusätzlich hat das Gerät einen elekt- rischen Schaltausgang. Dieser kann per Taster programmiert werden. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 8: Sicherheit
WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 9 Reihenfolge Ä „Zeichen in dieser Anleitung“ auf Seite 9 kennzeichnet Verweise Tipps und Empfehlungen auf Kapitel dieser Anleitung Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effi- zienten und störungsfreien Betrieb hervor. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 10: Bestimmungsgemäße Verwendung
Einsatz in explosionsgefährdeten kung geschützt ist. Falls Bereichen erforderlich, geeignete Schutzvorrichtung instal- lieren (z. B. Schlagschutz) GEFAHR! Das Gerät ist nicht Ansprüche jeglicher Art wegen für explosionsgefährdete Schäden aufgrund von Fehlge- Bereiche zugelassen! brauch sind ausgeschlossen. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 11: Besondere Gefahren
Teilen elekt- rischer Anlagen und Betriebsmittel den span- nungsfreien Zustand her- stellen und für die Dauer der Arbeiten sicherstellen. Dabei die 5 Sicherheitsregeln beachten: – Freischalten – Gegen Wiederein- schalten sichern – Spannungsfreiheit feststellen 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 12: Gefahren Durch Hohe Oder Tiefe Temperaturen
Oberflächen – Min.: 18 VDC grundsätzlich tempera- – Max.: 30 VDC turbeständige Arbeits- schutzkleidung und Schutzhandschuhe tragen – Vor allen Arbeiten sicher- stellen, dass alle Ober- flächen auf Umgebungs- temperatur abgekühlt oder erwärmt sind 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 13: Personalanforderungen
B. gesetzlichen Vorschriften zur Unfall- durch Drogen, Alkohol oder Medika- verhütung erfüllen. mente, sind nicht zugelassen. Bei der Personalauswahl die am Ein- satzort geltenden alters- und berufs- spezifischen Vorschriften beachten. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 14: Sicherheitseinrichtungen
Einsatzzeit des Geräts liche Produktverantwortung für den prüfen, ob die von ihm erstellten Schutz des Benutzers, des Personals Betriebsanweisungen dem aktu- oder Dritter trägt. ellen Stand der Regelwerke ent- sprechen und diese, falls erfor- derlich, anpassen. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 15 Zustand ist. Der Betreiber muss entspre- chend den von ihm verwen- deten Medien geeignete Sicher- heitsvorkehrungen treffen. Der Betreiber muss dafür sorgen, dass die in dieser Anlei- tung beschriebenen Wartungs- intervalle eingehalten werden. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 16: Aufbau Und Funktion
Taster für das Teachen des Schaltpunktes Power-On-LED (grün) Status-LED (gelb) 3.2 Gerätebeschrei- bung Der Transmitter MONITOR 4.0 misst den kontinuierlichen Durchfluss von Flüssigkeiten oder Gasen. Er ist ausgelegt für die werkseitige Mon- tage auf Durchflussmessern und Strömungswächtern von MEISTER. Die Position des magnetischen Schwebekörpers wird durch einen... -
Seite 17: Transport, Verpackung Und Lagerung
4.3 Verpackung Zur Verpackung Die Verpackung muss die einzelnen Bauteile bis zur Installation vor Transportschäden, Korrosion und anderen Beschädigungen schützen. Zerstören Sie daher die Verpackung nicht. Entfernen Sie die Verpackung erst kurz vor der Installation. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 18: Symbole Auf Der Verpackung
Nicht im Freien aufbewahren Trocken und staubfrei lagern Keinen aggressiven Medien aus- 4.4 Symbole auf der setzen Verpackung Vor Sonneneinstrahlung schützen Oben Mechanische Erschütterungen vermeiden Lagertemperatur: -20 bis 70°C Relative Luftfeuchtigkeit: max. 60 % 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 19 Monate regelmäßig den allge- meinen Zustand aller Teile und der Verpackung kontrollieren Unter Umständen befinden sich auf den Packstücken Hin- weise zur Lagerung, die über die hier genannten Anforde- rungen hinausgehen. Diese ent- sprechend einhalten. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 20: Installation Und Erstinbetriebnahme
Installation und Erstinbetrieb- nahme 5.1 Mögliche Gerätekombinationen HINWEIS! Eine detaillierte Einbauanleitung findet sich in der BASICS-Betriebsan- leitung des entsprechenden Durchflussmessers. Der MONITOR 4.0 kann werkseitig mit folgenden Durchflussmessern / Strö- mungswächtern kombiniert werden: Tab. 1: Geräte für Wasser und andere Flüssigkeiten Gerät Transmitter Kombination MONITOR 4.0... - Seite 21 MONITOR 4.0 DWG-L/MONITOR 4.0 RVO/U-L1 MONITOR 4.0 RVO/U-L1/MONITOR 4.0 RVO/U-L2 MONITOR 4.0 RVO/U-L2/MONITOR 4.0 RVO/U-L4 MONITOR 4.0 RVO/U-L4/MONITOR 4.0 DWM-L MONITOR 4.0 DWM-L/MONITOR 4.0 DWM/A-L MONITOR 4.0 DWM/A-L/MONITOR 4.0 RVM/U-L1 MONITOR 4.0 RVM/U-L1/MONITOR 4.0 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
- Seite 22 Installation und Erstinbetriebnahme Mögliche Gerätekombinationen Gerät Transmitter Kombination RVM/U-L2 MONITOR 4.0 RVM/U-L2/MONITOR 4.0 RVM/U-L4 MONITOR 4.0 RVM/U-L4/MONITOR 4.0 RVM/UA-L1 MONITOR 4.0 RVM/UA-L1/MONITOR 4.0 RVM/UA-L2 MONITOR 4.0 RVM/UA-L2/MONITOR 4.0 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 23: Elektrischer Anschluss
Switch output Abb. 3: Anschlussbild MONITOR 4.0 Tab. 4: Pinbelegung des Gerätesteckers Belegung Adernfarbe des Anschlusska- bels Spannungsversorgung 24 VDC braun (brown) (18...30 VDC) Analogausgang (4...20 mA) weiß (white) blau (blue) Schaltausgang schwarz (black) Darf nicht kontaktiert werden! 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 24 HINWEIS! Die maximale Länge des Anschlusskabels darf 30 m nicht über- schreiten! HINWEIS! Der MONITOR 4.0 darf nicht vom mechanischen Teil des Durchfluss- messers / Strömungswächters gelöst werden, da dies zum Verlust der Gewährleistung führt. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 25: Bedienung
USW unterster Skalenwert Messung im Idealfall etwa in OSW oberster Skalenwert (identisch der Mitte des Messbereichs mit dem Nenndurchfluss) erfolgt. 6.1.2 Schaltausgang Das Gerät verfügt über einen Schalt- ausgang der per Taster program- miert werden kann. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 26: Schaltpunkt Programmierung
Abschalt- Edelstahlgehäuse wert vergleichen Gerätestecker M12x1 Falls erforderlich, Programmier- Taster für das Teachen des vorgang wiederholen Schaltpunktes Power-On-LED (grün) Status-LED (gelb) Zum Programmieren "Teachen" des Abschaltpunktes gehen Sie bitte wie folgt vor: 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 27: Betrieb Des Schaltausgangs
Stellen Sie durch die externe Beschaltung sicher, dass der zulässige Laststrom (100 mA) nicht überschritten wird. Im Fall von externen Störungen (z.B. Kurzschlüsse) ist der Schaltstrom des MONITOR 4.0 intern auf maximal 450 mA begrenzt. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 28: Pnp-Anschluss
+ 18...30 VDC Analog output Switch output Abb. 7: MONITOR 4.0 Anschlussbild PNP-Anschluss Die Last am Schaltausgang ist gegen GND (0 V) als Bezugspunkt anzu- schließen (Pin 4 und Pin 3). Tab. 5: PNP-Ausgang MONITOR 4.0 - Schaltlogik Logischer Durchfluss Status-LED Spannung * Zustand (gelb) -
Seite 29: Npn-Anschluss
NPN-Anschluss + 18...30 VDC Analog output Switch output Abb. 8: MONITOR 4.0 Anschlussbild NPN-Anschluss Die Last am Schaltausgang ist gegen U+ als Bezugspunkt anzuschließen (Pin 1 und Pin 4). Tab. 6: NPN-Ausgang MONITOR 4.0 - Schaltlogik Logischer Durchfluss Status-LED Spannung * Zustand (gelb) zwischen... -
Seite 30: Störungsbehebung
Wartungsinter- valle entsprechend der tatsächlichen Belastung verkürzt werden. Bei Störungen, die durch die nach- folgenden Hinweise nicht behoben werden können, muss der Hersteller kontaktiert werden (siehe Service- Adresse auf Seite 2). 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 31: Störungstabelle
Bereichs Gerät defekt Gerät aus der Rohrlei- Fachper- tung ausbauen und den sonal Hersteller kontaktieren Schaltausgang Kein Durch- Prüfung, ob tatsächlich Fachper- schaltet nicht fluss Medium durch die Lei- sonal tung fließt 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 32 Gerät defekt Gerät aus der Rohrlei- Fachper- tung ausbauen und den sonal Hersteller kontaktieren HINWEIS! Störungen durch externe Magnetfelder Externe Magnetfelder beeinflussen den Transmitter. Zu Magnetfeldern (z.B. Elektromotoren) ausreichend Abstand halten. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
- Seite 33 Störungsbehebung Störungstabelle HINWEIS! Bitte beachten Sie, dass der Durchflussmesser und der Transmitter jeweils aufeinander abgeglichen sind und nicht getauscht werden dürfen. Bei Entfernen des Transmitters vom Gerät erlischt die Gewähr- leistung. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
-
Seite 34: Demontage Und Entsorgung
Ent- wurde, zerlegte Bestandteile der sorgung bei der örtli- Wiederverwertung zuführen: chen Kommunalbehörde Metalle verschrotten oder speziellen Entsor- gungs-Fachbetrieben ein- Kunststoffelemente zum Recyc- holen ling geben Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 35: Technische Daten
Anschlussbelegung Hinweis zur Beachtung der Das Typenschild befindet sich auf Betriebsanleitung dem mechanischen Teil des Geräts. CE-Zeichen Der Transmitter MONITOR 4.0 ist zusätzlich gekennzeichnet. 9.2 Maßblatt 9.1.1 Typenschild Das Typenschild befindet sich auf dem mechanischen Teil des Geräts und beinhaltet folgende Angaben: Gerätebezeichnung... -
Seite 36: Elektrische Daten
Analogausgang Angabe Wert Einheit Stromausgang 4 - 20 mA 500 W Max. Bürde Schaltausgang Angabe Wert Einheit Max. Strom 100 mA Hysterese (elektronisch) 0,8 mA Hysterese (Durchfluss) * * bezogen auf Messbereichsendwert (Oberster Skalenwert) 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 37 Gelb blinkt Teachen / Programmieren des Schaltpunktes HINWEIS! Abgleich von Elektronik und Durchflussmesser Bitte beachten Sie, dass der Durchflussmesser und die MONITOR 4.0 - Elektronik aufeinander abgeglichen sind und nicht getauscht werden dürfen! HINWEIS! Gültigkeit weiterer Dokumente Bitte beachten Sie zusätzlich die Datenblätter und Betriebsanleitungen des jeweiligen Durchflussmessers.
-
Seite 38: Betriebsdaten
Stellen Sie sicher, dass das Medium nicht gefriert und der Siedepunkt nicht überschritten wird. Die tatsächliche Genauigkeit hängt vom verwendeten Durchfluss- messer / Strömungswächter ab. Auf Anfrage ist eine höhere Genauig- keit durch individuelle Kalibrierung des Gerätes möglich. 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... -
Seite 39: Glossar
Glossar Glossar Hysterese Der Schaltausgang des MONITOR 4.0 ist einen Minimum- Schalter. Bei einem Minimum- Schalter führt das Unterschreiten des eingestellten Schaltpunktes zum Umschalten in den Alarmzu- stand. Die Rückkehr in den Nor- malzustand erfolgt, wenn der ein- gestellte Abschaltwert zuzüglich der werkseitig vorgegebenen Hysterese wieder überschritten wird. -
Seite 40: Index
Übersicht ....16 Urheberschutz ....3 Haftungsbeschränkung ..3 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang... - Seite 41 Verwendung ....10 Verpackung ....17 28.07.2025 MONITOR 4.0 Analogtransmitter mit Schaltausgang...
