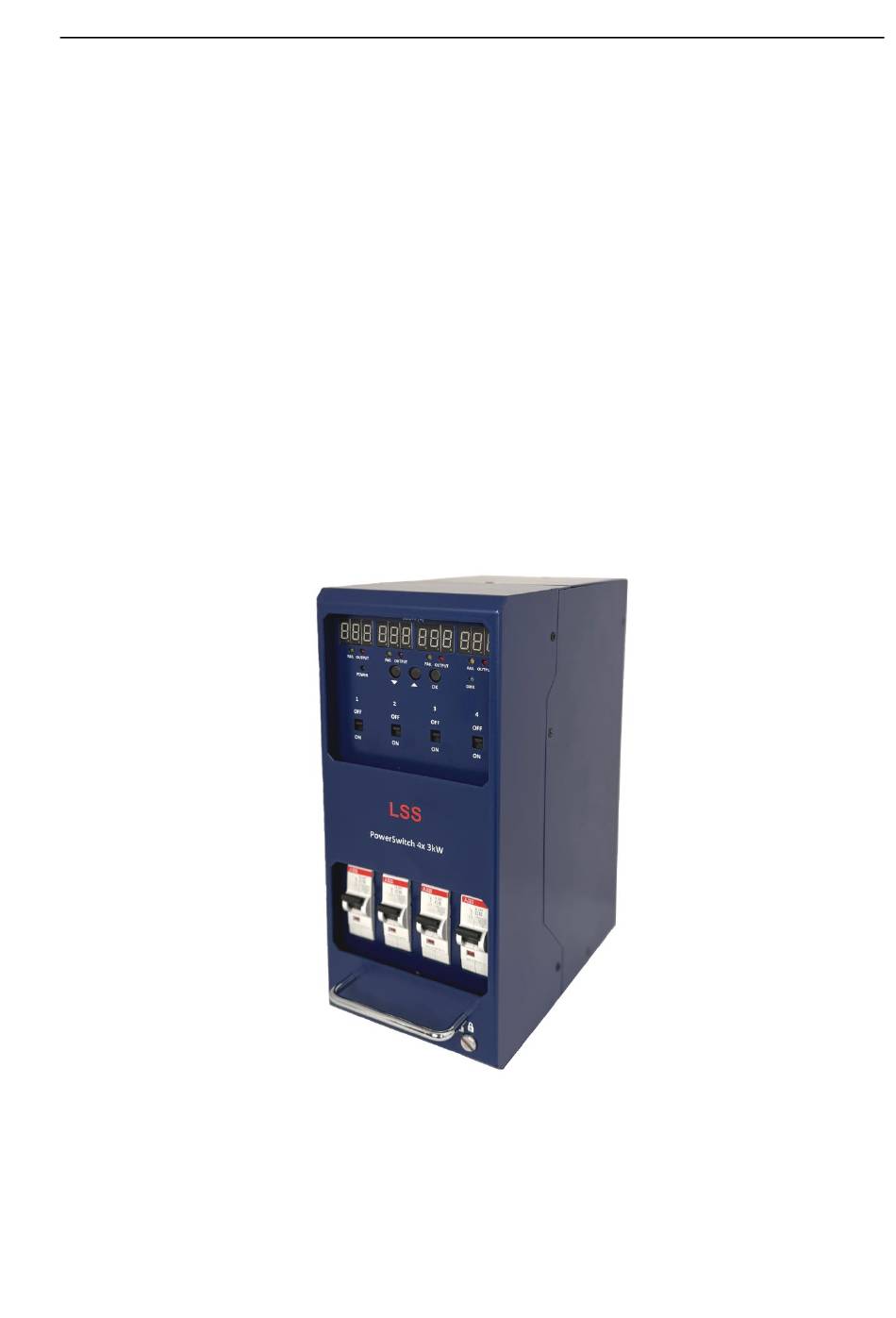

- Seite 1 Handbuch PowerSwitch M NonDim-Schaltmodul für MA-Dimmerschränke dimmMA LSS GmbH www.lss-lighting.de Zentrale Altenburg: Sonnenstraße 5, 04600 Altenburg Tel.: +49 3447 835500, Fax: +49 3447 8355099 NL Dresden: Warnemünder Str. 1, 01109 Dresden Tel.: +49 351 79565690...
- Seite 2 Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Die LSS GmbH haftet nicht für Schäden infolge von Fehlgebrauch sowie Reparaturen und Abände- rungen, die von dritter, nicht autorisierter Seite vorgenommen wurden. Dieses Handbuch wurde mit großer Sorgfalt erstellt. Eine Haftung für leicht fahrlässige Fehler, z.B. Druckfehler, ist jedoch ausgeschlossen.
-
Seite 3: Inhaltsverzeichnis
PowerSwitch T Inhalt Inhalt ........................3 Betriebsanleitung ....................4 Hinweise zu diesem Handbuch ....................5 Sicherheitshinweise ....................... 5 Hinweise zur Handhabung ...................... 6 History ........................... 6 Bedienungsanleitung....................7 Einsatzmöglichkeiten ......................8 Anzeigen und Bedienelemente ....................9 DMX-LED (grün) ........................9 PWR-LED (blau) ........................ -
Seite 4: Betriebsanleitung
PowerSwitch M Betriebsanleitung... -
Seite 5: Hinweise Zu Diesem Handbuch
PowerSwitch M Hinweise zu diesem Handbuch Dieses Handbuch gilt für den LSS PowerSwitch M . Wie alle anderen Produkte aus dem Hause LSS GmbH unterliegt der LSS PowerSwitch M einer ständigen technischen Weiterentwicklung. Deshalb werden hier unter Umständen Funktionen und Einstellungen beschrieben, die für den von Ihnen ge- nutzten LSS PowerSwitch M nicht verfügbar sind. -
Seite 6: Hinweise Zur Handhabung
PowerSwitch M Hinweise zur Handhabung Der LSS PowerSwitch M ist für einen 24h Dauerbetrieb konzipiert. Dennoch sollten Sie folgendes beachten: • Setzen Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck ein! • Vermeiden Sie extreme mechanische Belastungen! • Vermeiden Sie direkte Nässeeinwirkung sowie übermäßige Hitzeeinwirkung auf das Gerät! -
Seite 7: Bedienungsanleitung
PowerSwitch M Bedienungsanleitung... -
Seite 8: Einsatzmöglichkeiten
Anzeige für das Vorhandensein der Ausgangsspannung und eine Fehler-LED. Konfiguration Der PowerSwitch M unterstützt RDM nach ANSI E1.20 und E1.37-1. Er kann sowohl über eine RDM-fähige Lichtstellanlage als auch über die Konfigurationssoftware LSS ConfigStudio sowie lokal am Gerät konfiguriert werden. Folgende Parameter sind unter Anderem einstellbar:... -
Seite 9: Anzeigen Und Bedienelemente
PowerSwitch M Anzeigen und Bedienelemente Display: 4x 3-stellige 7-Segment-Anzeige, grün Tasten UP/DOWN: steppen durch Parameter oder Parameterwerte Taste SET: Parameter ändern, speichern, DMX-LED (grün) Bedeutung kein DMX-Signal (kurzes aufblinken bei RDM-Abfragen) DMX ok Ein, flackert DMX ausgefallen, Werte werden gehalten (HOLD) -
Seite 10: Leds Fail (Rot)
FAIL + DMX blitzen gleichzeitig, CPU defekt (Taktversorgung) sonst keine Reaktion am Gerät Im Gegensatz zu anderen LSS-Aktoren werden hier alle 12 Anzeigestellen für das User-Interface genutzt! Für die Menüs werden die beiden mittleren Anzeigen verwendet, wobei Parametername und Wert gleichzeitig angezeigt... -
Seite 11: Display-Anzeigen Nach Dem Einschalten
Es wird nur die Device-ID angezeigt. Der Punkt trennt die Bytes. Eine RDM-UID besteht aus 6 Bytes: - die ersten 3 Bytes sind fest: 4C 53 53 (als ASCII-Zeichen "LSS") - Byte 4 ist die Modellnummer, 10 für PowerSwitch M... -
Seite 12: Bedienung
PowerSwitch M Bedienung Grundzustand Display: 0.0 0.0 0.0 0.0 Anzeige der Ausgangsströme aller 4 Kanäle. Mit der Taste SET kann man, wenn man diese nur kurz drückt, reihum 3 verschiedene Anzeigen umschalten (Beispiele): 11.3 9.1 0.4 0.3 Anzeige der Ausgangsströme... -
Seite 13: Anzeigen Und Ändern Von Parametern
PowerSwitch M Anzeigen und Ändern von Parametern In allen Menüs werden nur die beiden mittleren Display-Anzeigen benutzt. Die Auswahl der Parameter zum Ändern oder Anzeigen geschieht mit den Tasten UP/DOWN. Hat man alle Parameter durchgesteppt, landet man wieder im Grundzustand. -
Seite 14: Liste Aller Parameter
PowerSwitch M Liste aller Parameter Parameter Wertebereich Anzeigename Anzeigewert Defaultwert Lang Schnell Personality 8Bit / Single 8 b / SIn DMX Hold Aus/Ein oFF/on Bei Personality "Joined, 8Bit": DMX-Startadresse 0...512 oFF/1...512 Bei Personality "Single": DMX-Adresse Out 1 0...512 oFF/1...512 DMX-Adresse Out 2 0...512... - Seite 15 PowerSwitch M Fehlstarts 0...999 0...999 nur Anzeige! Einschaltzeit gestaffelt 0..59m nur Anzeige! Minuten 1...95h bis Jahre 4...99d 3...10A Traps 0...999 0...999 nur Anzeige! danach immer in Grundzu- stand und von vorn...
-
Seite 16: Erklärung Aller Parameter
PowerSwitch M Erklärung aller Parameter Personality siehe oben. DMX-Hold Bestimmt das Abschaltverhalten ohne DMX-Signal. Wenn on, hält das Relais den letzten Wert, sonst wird der Backup Level eingenommen. DMX-Startadresse Bei Personality Joined, 8bit werden die Adressen fortlaufend verwen- det: 8bit:... - Seite 17 PowerSwitch M Maximalstrom Derzeit nicht benutzt. Hier kann für bestimmte Anwendungsfälle ein Überstrom eingestellt werden, ab dem die Relais abschalten sollen. LEDs bei Screensaver Ist die Einstellung oFF, werden die OUT-/DMX-/POWER-LEDs mit dem Screensaver mit ausgeschaltet. Bei on bleiben sie aktiv.
-
Seite 18: Besonderheiten
PowerSwitch M Besonderheiten Reset auslösen Im Menü Snr (Firmwareversion) SET festhalten so als würde man wie programmieren, nach Ende des Flackerns 1x kurz UP oder DOWN drücken, dann erfolgt nach 2s ein RESET der Baugruppe. Stromsensoren kalibrieren Normalerweise ist dies nicht notwendig. Sollte die Baugruppe allerdings ohne Last an einem Kanal nicht "0.0"... -
Seite 19: Anzeige Von Fehlern
PowerSwitch M Anzeige von Fehlern Wenn der PowerSwitch M nach dem Einschalten folgende Fehlermeldung anzeigt: Err + <Nummer> dann ist das meist ein Fall für den Service. Die einzigen Ausnahmen sind Err 1 und Err 2. Err 1 kann bei einem ungewollten Reset der CPU auftreten, der durch eine äußere Störung oder einen Softwarefehler verursacht wurde und keine weiteren Auswirkungen hat. -
Seite 20: Anhang
PowerSwitch M Anhang... -
Seite 21: Technische Daten
