- Seite 1 Betriebsanleitung Röhren-D/A-Wandler WESTEND AUDIO SERVUS...
-
Seite 2: Konformitätserklärung
Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Erwerb des WESTEND AUDIO SERVUS entgegenbringen. haben einen innovativen, klanglich hervorragenden und vielseitig einsetzbaren D/A-Wandler erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musik hören loslegen. -
Seite 3: Inhaltsverzeichnis
INHALT Vorwort ..........................Inhaltsverzeichnis......................... SICHERHEITSHINWEISE....................Auspacken, Prüfung auf Vollständigkeit................Wissenswertes zur Technik....................Mechanik..........................Anschlüsse und Ausstattung....................Eingänge, D/A-Wandlung, Ausgangsverstärker..............Kopfhörerverstärker......................Bedienelemente und Anschüsse..................Front ..........................Rückwand..........................Anschlussbelegung......................Infrarot-Fernbedienung......................Installation in Ihrer Anlage....................Aufstellung und Kühlung....................... Netzanschluss........................Anschluss der Digitalquellen....................4.3.1 Anschluss von SPDIF-Quellen..................... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Mit dem WESTEND AUDIO SERVUS besitzen Sie einen klanglich hervorragenden und betriebssicheren D/A-Wandler. Solange das Gerät bestimmungsgemäß benutzt wird können Sie ungestört Ihre Lieblingsmusik mit ihm genießen. Das Gehäuse und die Anschlüsse sind mit dem Schutzleiter verbunden, so dass - selbst bei einem Defekt im Geräteinneren - außen keine gefährlichen elektrischen... -
Seite 5: Auspacken, Prüfung Auf Vollständigkeit
1. Auspacken, Prüfung auf Vollständigkeit Der WESTEND AUDIO SERVUS wird in einem stabilen Flightcase ausgeliefert. Dieses enthält das Gerät und das Zubehör. Öffnen Sie das Flightcase, entnehmen Sie das Gerät und prüfen Sie das Zubehör auf Vollständigkeit. Die Verpackung enthält:... -
Seite 6: Anschlüsse Und Ausstattung
Ausgangsbuchsen weiter. Selbstverständlich sind die symmetrischen und unsymmetrischen Ausgänge gegeneinander entkoppelt. 2.4 Kopfhörerverstärker Der WESTEND AUDIO SERVUS verfügt über einen von den übrigen Ausgängen entkoppelten Kopfhörerverstärker. Dessen Lautstärke wird durch ein niederohmiges, präzises ALPS-Poti eingestellt. Die Ausgangsstufen sind ebenso, wie die der anderen Ausgänge mit diskreten Leistungstransistoren in Class-A-Technik aufgebaut. -
Seite 7: Bedienelemente Und Anschüsse

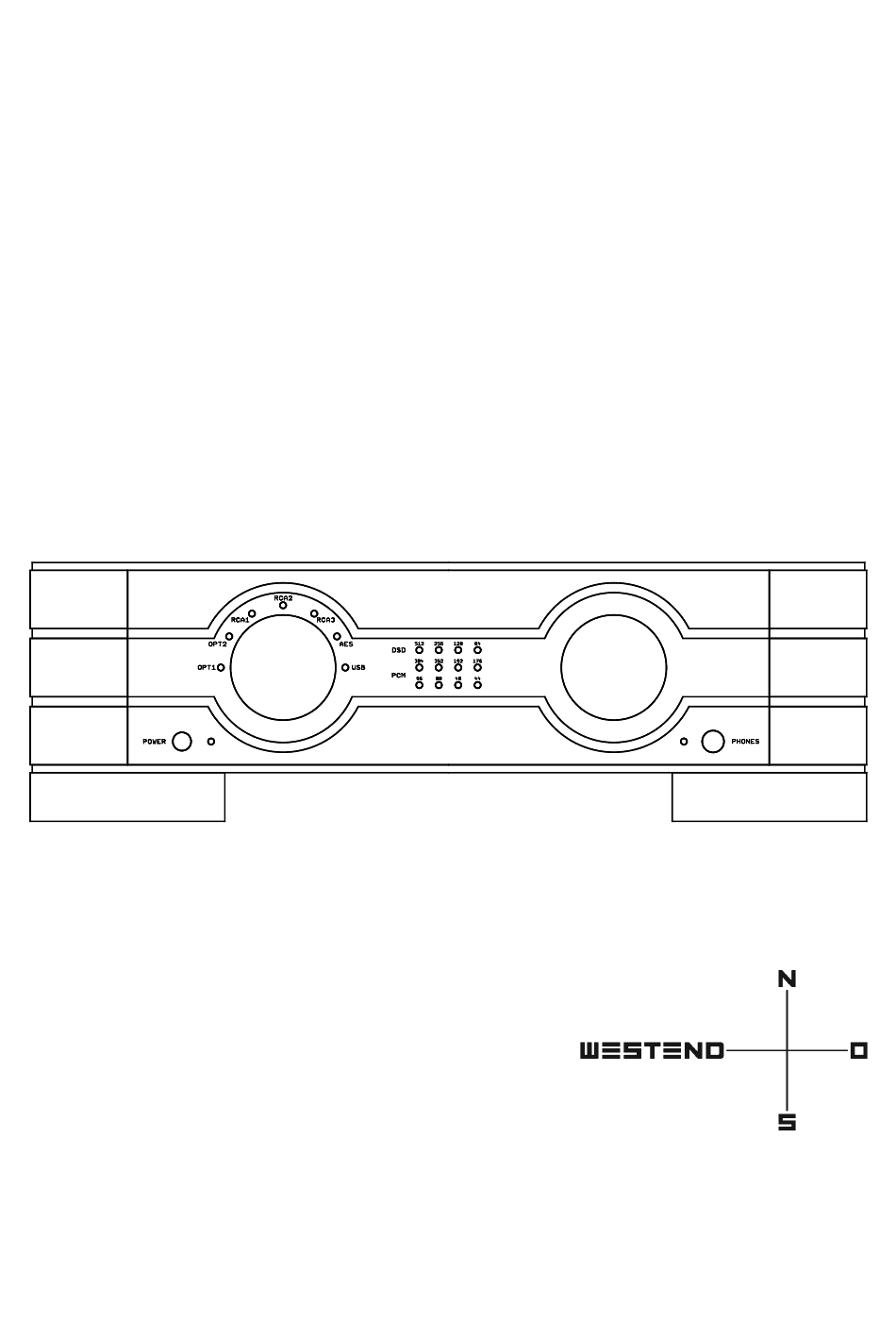

3. Bedienelemente und Anschlüsse In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Bedienelemente Und Anschlüssen Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. 3.1 Front 1 Ein- / Ausschalttaste 5 Anzeige-LEDs für DSD Samplingfrequenz 2 Betriebsanzeige-LED 6 Lautstärkesteller für Kopfhörerausgang 3 Eingangswahlschalter mit Anzeige-LEDs 7 Infrarotsensor (Fernbedienung) 4 Anzeige-LEDs für PCM Samplingfrequenz... -
Seite 8: Aufstellung Und Kühlung
4. Installation des WESTEND AUDIO SERVUS in Ihrer Anlage 4.1 Aufstellung und Kühlung Der WESTEND AUDIO SERVUS erzeugt im Betrieb nicht viel Hitze. Die Kühlöffnungen im Boden und in der Rückwand gewährleisten ausreichende Wärmeabfuhr, wenn das Gerät frei aufgestellt ist. Aufstellung im Rack ist problemlos möglich, sofern der über dem Gerät befindliche Fachboden mindestens 5 cm... -
Seite 9: Anschluss Der Digitalquellen
USB-Switchers kann es zu Fehlfunktionen kommen. Sollte Ihr PC den angeschlossenen Wandler nicht erkennen, muss ein spezieller Treiber installiert werden. Bitte wenden Sie sich in diesem Fall direkt an WESTEND AUDIO. Wir unterstützen Sie dabei. 4.4 Anschluss an den Vorverstärker / Vollverstärker, Kanalzuordnung Schließen Sie die Analogausgänge (13 / 14) des SERVUS an einen Hochpegeleingang Ihrer Vorstufe... -
Seite 10: Bedienung
Samplingfrequenz des Eingangssignals anzeigt (4, 5) ebenfalls. Zum Ausschalten drücken Sie erneut die Taste „POWER“ (1) am Gerät, oder auf der Fernbedienung. Der WESTEND AUDIO SERVUS ist nun im stromsparenden Bereitschaftszustand (Standby). Während Standby leuchtet die Betriebsanzeige-LED (2). ACHTUNG! Das Gerät ist im Standby-Zustand nicht vollständig vom Netz getrennt. Wir raten Ihnen daher zur Vermeidung von Schäden, während eines Gewitters oder bei längerer... -
Seite 11: Kopfhörerbetrieb
Ausnahme der Betriebsanzeige-LED alle LEDs auf der Front und Sie können die gewünschte Helligkeit einstellen. HINWEIS: Der WESTEND AUDIO SERVUS muss für diese Einstellung im Betrieb (nicht in Standby) sein. 5.6.2 Helligkeit der Betriebsanzeige-LED Wie oben beschrieben funktioniert die Helligkeitseinstellung über die Tasten „<DIM>“ der Fernbedienung: Halten Sie eine der Tasten gedrückt und verändern Sie die Helligkeit der LED auf den gewünschten Wert. -
Seite 12: Wartung Und Pflege
LEICHT mit Fensterreiniger eingesprühten Microfasertuchs reinigen. Bitte wenden Sie keinen Druck an und benutzen Sie saubere Tücher, um Kratzer zu vermeiden. ACHTUNG! Schalten Sie den WESTEND AUDIO SERVUS vor dem Reinigen unbedingt ab und trennen Sie ihn vom Stromnetz. -
Seite 13: Für Den Fall Des Falles - Fehlersuche Und -Beseitigung
7. Für den Fall des Falles – Fehlersuche und -Beseitigung Ihr WESTEND AUDIO SERVUS wurde von uns sorgfältig aufgebaut und geprüft. Die Geräte verlassen das Haus erst nach einem 24-stündigen Probelauf mit anschließender Endprüfung. Trotzdem kann es einmal vorkommen, dass etwas nicht funktioniert. Oft lassen sich aber vermeintliche Defekte auf Fehlbedienung, falsche Verkabelung oder ein angeschlossenes Fremdgerät zurückführen und ohne... -
Seite 14: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Gewährleistungs- / Garantieanspruch sind: 1. Das Gerät muss bei einem von WESTEND AUDIO SYSTEMS GmbH autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 15: Technische Daten Und Abmessungen
9. Technische Daten und Abmessungen Digitaleingänge 2 x SPDIF optisch TOSLINK 3 x SPDIF COAX 75 Ohm 1 x AES/EBU (XLR) 110 Ohm 1 x USB USB-B Digitalformate SPDIF OPTO (TOSLINK) 32 kHz – 96 kHz / 24 Bit SPDIF COAX 32 kHz –...
