Bresser TH03 Bedienungsanleitung

T/H Austauschbares Modul
Typ: TH03
Art. No. 15368
A
Bedienungsanleitung
DE
Besuchen Sie unsere Website über den folgenden QR Code oder
Weblink um weitere Informationen zu diesem Produkt oder die
verfügbaren Übersetzungen dieser Anleitung zu finden.
INFOS+DOWNLOADS
www.bresser.de/P15368

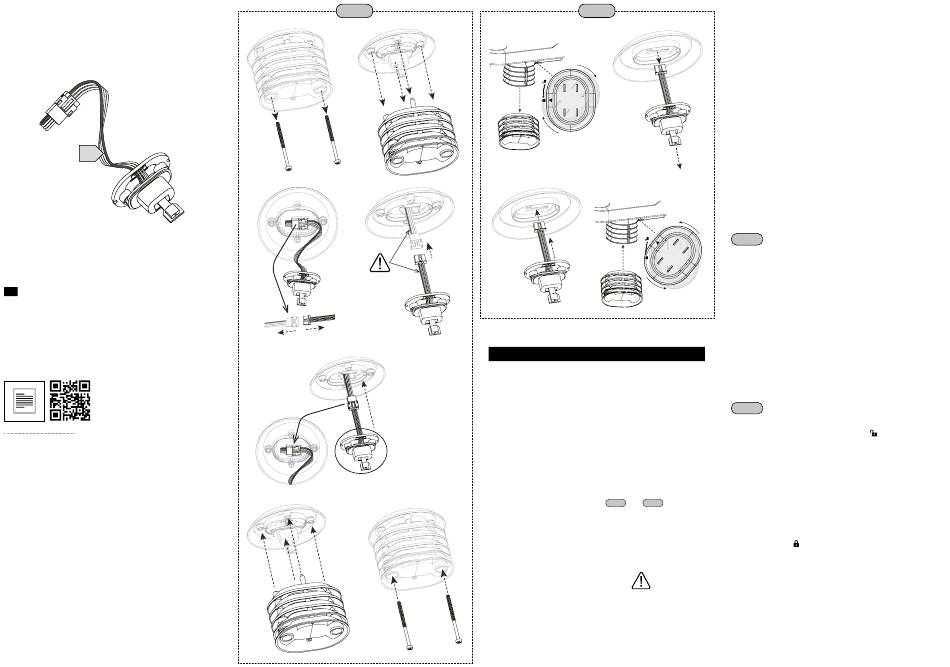

VAR 1
Fig. 1-1 Fig. 1-2
Fig. 1-3 Fig. 1-4
Fig. 1-5
Fig. 1-6 Fig. 1-7
VAR 2
Fig. 2-1 Fig. 2-2
(1)
(2)
Fig. 2-3 Fig. 2-1
(2)
(1)
DE
1. ZU DIESER ANLEITUNG
Diese Bedienungsanleitung ist als Teil des Produkts zu be-
trachten. Lesen Sie vor der Benutzung des Geräts aufmerk-
sam die Sicherheitshinweise und die Bedienungsanleitung.
Bewahren Sie diese Bedienungsanleitung für die erneute
Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf
oder Weitergabe des Gerätes ist die Bedienungsanleitung an
jeden nachfolgenden Besitzer/Benutzer des Produkts weiter-
zugeben.
ACHTUNG! Beachten Sie, dass für dieses austauschbare Modul,
abhängig vom verwendeten Multisensor, unterschiedliche Ins-
tallationsmöglichkeiten bestehen ( und )!
VAR 1 VAR 2
Achten Sie beim Einbau des Moduls darauf, dass das Windrad
und die Windfahne nicht beschädigt werden. Gegebenenfalls
können Sie vor dem Einbau des Moduls die Windfahne oder das
Windrad entfernen und nach dem Einbau des Moduls wieder
montieren. (Modellabhängig)
2. ALLGEMEINE WARNHINWEISE
• Erstickungsgefahr! Verpackungsmaterialien (Plastik-
tüten, Gummibänder, etc.) von Kindern fernhalten! Es
besteht ERSTICKUNGSGEFAHR!
• Gefahr eines Stromschlags!
· S tromführende Teile vor der Montage von der Strom-
verbindung trennen (Batterien entfernen)!
· Strom- und Verbindungskabel sowie Verlängerungen
und Anschlussstücke niemals knicken, quetschen
oder zerren.
· Überprüfen Sie das Gerät, die Kabel und Anschlüsse
vor Inbetriebnahme auf Beschädigungen.
· Beschädigtes Gerät oder ein Gerät mit beschädigten
stromführenden Teilen niemals in Betrieb nehmen!
Beschädigte Teile müssen umgehend von einem
autorisierten Service-Betrieb ausgetauscht werden.
• Gefahr von Sachschäden!
· Verwenden Sie nur das empfohlene Ersatzteil.
· Gehen Sie bei der Montage vorsichtig und nur wie in
dieser Anleitung beschrieben vor.
3. LIEFERUMFANG
Thermo-/Hygrosensor-Modul (A)
4. MODUL-INSTALLATION
VAR 1
1. Entfernen Sie die zwei Schrauben der an der Unterseite des
Multisensor montierten Schutzlamellen. (Fig. 1-1)
2. Entfernen Sie die fünf unteren Lamellen. (Fig. 1-2)
3. Ziehen Sie den Verbindungsstecker ab und entfernen Sie
das alte Thermo-/Hygrosensor-Modul. (Fig. 1-3)
4. Verbinden Sie den Stecker des neuen Thermo-/Hygrosen-
sor-Moduls mit der Buchse des Multisensors. (Fig. 1-4)
WICHTIG! Achten Sie auf die richtige Ausrichtung von Stecker
und Buchse!
5. Setzen Sie das neue Modul in die Fassung ein. (Fig. 1-5)
6. Installieren Sie die Lamellen. (Fig. 1-6)
7. Setzen Sie die zwei Schrauben ein und ziehen Sie sie fest.
(Fig. 1-7)
VAR 2
1. Drehen Sie die an der Unterseite des Multisensors mon-
tierte Schutzabdeckung in Richtung („entsperren") und
ziehen Sie sie vom Multisensensor ab. (Fig. 2-1)
2. Ziehen Sie den Verbindungsstecker ab und entfernen Sie
das alte Thermo-/Hygrosensor-Modul. (Fig. 2-2)
3. Verbinden Sie den Stecker des neuen Thermo-/Hygrosen-
sor-Moduls mit der Buchse des Multisensors und setzen Sie
das neue Modul in die Fassung ein. (Fig. 2-3)
WICHTIG! Achten Sie auf die richtige Ausrichtung von Stecker
und Buchse!
4. Setzen Sie die Schutzabdeckung wieder ein und drehen Sie
sie in Richtung („sperren"). (Fig. 2-4)
5. CE-KONFORMITÄTSERKLÄRUNG
Eine „CE-Konformitätserklärung" in Übereinstimmung mit
den anwendbaren Richtlinien und entsprechenden Normen
ist von der Bresser GmbH erstellt worden. Der vollständige
Text der CE-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
www.bresser.de/download/15368/CE/15368_CE.pdf
