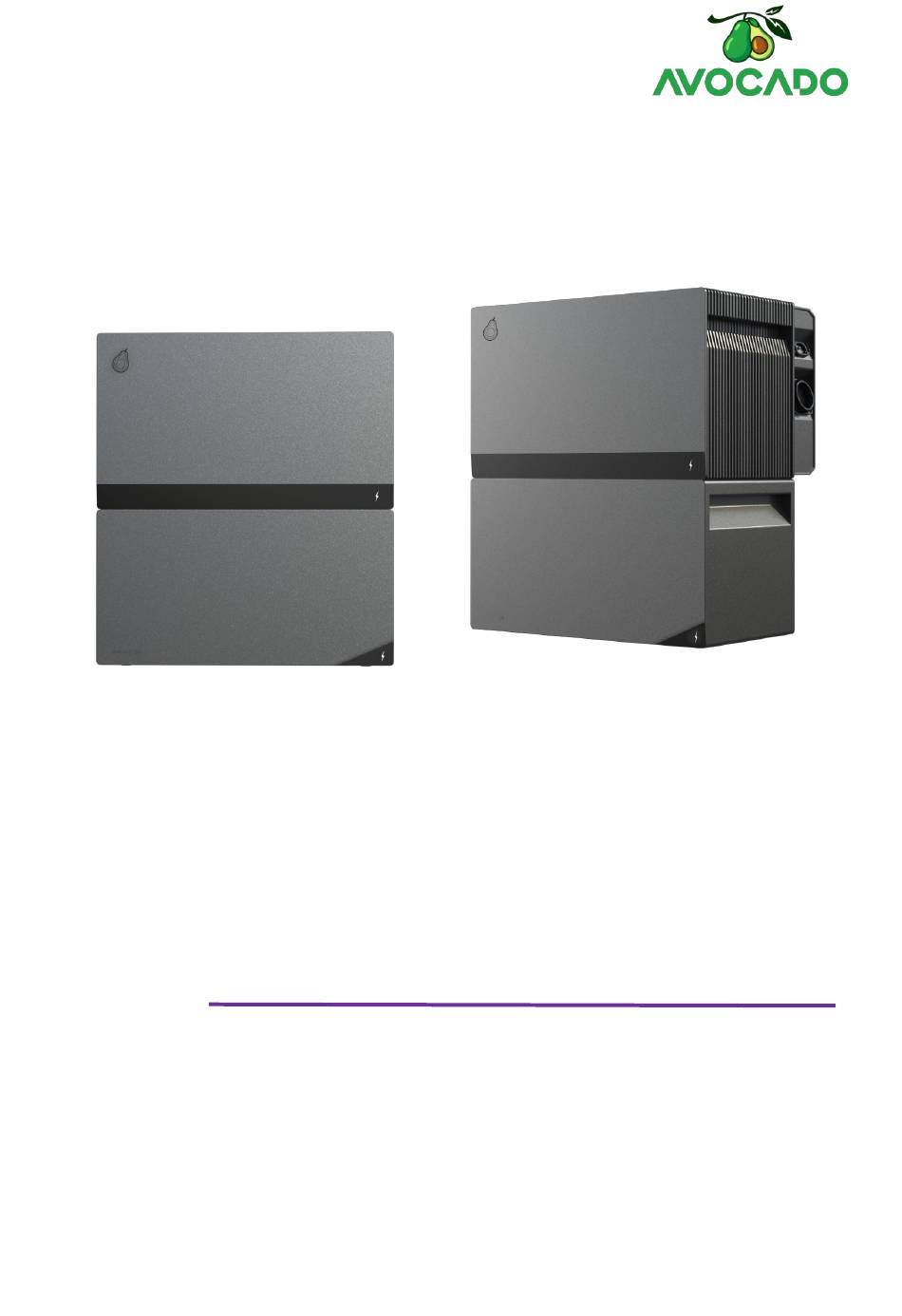

- Seite 1 Benutzerhandbuch Orbit Orbit-M / Orbit-S Um eine unsachgemäße Bedienung vor der Verwendung zu vermeiden, lesen Sie bitte diese Anleitung sorgfältig durch.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung........................................2 Symbole........................................2 Sicherheit ........................................3 Produktinformationen....................................4 Orbit-M Spezifikationen................................4 Orbit-S Technische Daten ................................5 Produktmerkmale .......................................5 Systemmerkmale ..................................5 Installation ........................................7 Lieferumfang....................................7 Werkzeuge.....................................8 Installationsschritte ..................................8 Elektrische Anschlüsse................................11 System einschalten ..................................12 Hinzufügen einer Erweiterungsbatterie............................13 APP-Konfiguration ....................................15 App herunterladen..................................15 Konfigurationsanleitung................................16 Betriebsmodus einstellen ................................20 Fehlerbehebung und Wartung................................22 Wartung .......................................23 Lagerung bei niedrigem Ladezustand............................23 Fehlerbehebung..................................24... -
Seite 3: Einleitung
Einleitung Das Dokument beschreibt die Installation, Inbetriebnahme, Wartung und Fehlerbehebung des folgenden Mikro- Speichersystems. Orbit-= Orbit-M + Orbit-S Bitte lesen Sie das Dokument sorgfältig durch, bevor Sie das Produkt verwenden, um sicherzustellen, dass Sie das Produkt vollständig verstehen und es korrekt verwenden können. Bewahren Sie das Dokument nach dem Lesen bitte sorgfältig auf, damit Sie später darauf zurückgreifen können. -
Seite 4: Sicherheit
Gefahr durch hohe Spannungen. Lebensgefahr durch hohe Spannungen im Wechselrichter! Sicherheit Installateure sollten mit diesem Handbuch vertraut sein, bevor sie Wartungs- oder Installationsarbeiten am System durchführen. · Es wird empfohlen, die vor Ort eingebauten neuen Batterien auf Übereinstimmung mit dem Garantieumfang zu überprüfen. ·... -
Seite 5: Produktinformationen
Produktinformationen Orbit-S ist das Batteriemodul, während Orbit-M den Wechselrichter, die MPPTs und das Batteriemodul umfasst. Orbit-M enthält den Controller des gesamten Systems, daher muss jedes System über ein Orbit-M verfügen. Orbit-M Spezifikationen Technische Daten für Orbit-M PV-EINGANG Max. Eingangsleistung (W) 2600 Max. -
Seite 6: Orbit-S Technische Daten
Abmessungen (B × T × H) (mm) 420 × 285 × 255 Gewicht (kg) 26,5 ± 5 Orbit-S Technische Daten Technische Daten für Orbit-S Batterietyp LFP (LiFePO₄) Nennkapazität (Ah) Nennleistung (kWh) 2,11 Nennspannung (V DC) 35,2 Spannungsbereich (V DC) 31,9~40,1 Max. -
Seite 7: Funktion
RJ45 Verbinden Sie sich über RS485-Kommunikation mit dem Smart Meter. Wenn Sie einen drahtlosen Zähler verwenden, müssen Sie keine Verbindung herstellen. Schließen Sie einen USB-Stick an, um die Firmware zu aktualisieren. Ein-/Aus-Taste Taste Aktion Funktion 2 Sekunden lang drücken Schalten Sie den Akku ein (im ausgeschalteten Zustand) 2 Sekunden lang drücken... -
Seite 8: Installation
Orbit-S-Funktionen: LED für Betriebsstatus Die LED zeigt den Betriebs- oder Fehlerstatus des Produkts an. Die angezeigten Informationen entsprechen denen des Orbit-M. Befestigungsloch für Halterung Befestigen Sie das Produkt zusammen mit der Halterung an der Wand. Befestigungsverbinder Die Halterung: Sie dient dazu, zwei vertikal gestapelte Fertigprodukte zu sichern und ihre Stabilität zu erhöhen. Installation Inhalt der Verpackung Bitte überprüfen Sie, ob die folgenden Artikel im Lieferumfang enthalten sind:... -
Seite 9: Werkzeuge
Für Orbit-S Halterung A und B Befestigungsschraube Dehnungsrohr*2 & Packung (M4*10) *5 Expansionsschraube (M6*40) *2 Werkzeuge Für die Installation werden folgende Werkzeuge benötigt. 6 mm Magnet Bohrhammer Marker Gummihammer Kreuzschlitzschraubendr @φ8 mm eher Installationsschritte Szenario 1 – Verwendung von Orbit-M allein: Die folgende Abbildung zeigt ein Beispiel für Orbit-M in Kombination mit vier PV-Modulen. - Seite 10 Hinweis: Die folgenden Installationsschritte gelten für die Installation von Erweiterungsbatterien. Schritt 1: Bringen Sie die Staubschutzabdeckungen des unteren Orbit-S an und entfernen Sie die anderen Staubschutzabdeckungen. Schritt 2: Befestigen Sie die Halterung A mit Schrauben (M4*10) an der hinteren Abdeckung der Batterie. Schritt 3: Befestigen Sie Halterung B an Halterung A, bringen Sie die Batterie in eine geeignete Position an der Wand und markieren Sie die Löcher der Halterung mit einem Marker an der Wand.
- Seite 11 Schritt 4: Entfernen Sie die Batterie vor dem Bohren. Bohren Sie an den beiden Markierungen Löcher mit einem Durchmesser von 8 mm und einer Tiefe von 40 mm oder mehr, schlagen Sie die Spreizrohre in die Löcher und befestigen Sie dann die beiden M6*40-Spreizschrauben mit einem Schraubendreher an der Halterung B.
-
Seite 12: Elektrische Anschlüsse
Elektrische Anschlüsse Schließen Sie Orbit-M mit dem mitgelieferten Netzkabel an eine Steckdose in Ihrem Haushalt an. Suchen Sie die PV-Anschlussports Ihrer Solarmodule. Schließen Sie jedes PV-Modul direkt an denselben Satz von PV-Eingangsanschlüssen an. Stellen Sie sicher, dass die Verbindung sicher befestigt ist. -
Seite 13: System Einschalten
Hinweis: · Stellen Sie sicher, dass nicht verwendete PV-Anschlüsse am Orbit-M mit wasserdichten Kappen verschlossen sind. · Bei der Parallelschaltung von PV-Modulen sind die Spezifikationen der PV-Module zu überprüfen und stellen Sie sicher, dass der Gesamtkurzschlussstrom 25 A nicht überschreitet. ·... -
Seite 14: Hinzufügen Einer Erweiterungsbatterie
Hinzufügen einer Erweiterungsbatterie Um sich selbst und die Geräte zu schützen, stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie Erweiterungsbatterien installieren oder hinzufügen. Die Installation bei eingeschaltetem System ist nicht durch die Garantie abgedeckt. Befolgen Sie die folgenden Schritte, um dem System eine Erweiterungsbatterie hinzuzufügen. Das Beispielsystem umfasst einen Orbit-M und zwei Erweiterungsbatterien. - Seite 15 Entfernen Sie gegebenenfalls die Wandhalterung von der ersten Erweiterungsbatterieabdeckung unterhalb des Orbit-M. Entfernen Sie gegebenenfalls die Befestigungshalterung von der hinteren Abdeckung der Erweiterungsbatterie.
-
Seite 16: App-Konfiguration
Schritt 2: Montieren Sie die Erweiterungsbatterie. Lösen Sie die Schrauben (falls zutreffend) und entfernen Sie die Staubschutzabdeckung. Stapeln Sie die neue Erweiterungsbatterie unter Orbit-M. Befolgen Sie bitte die Montageanleitung in den Abschnitten 6.3 und 6.4, um die Montage abzuschließen. APP-Konfiguration Verwenden Sie die FoxCloud2.0-Anwendung, um Ihr Orbit-Speichersystem fernüberwachen und fernsteuern zu können. -
Seite 17: Konfigurationsanleitung
Konfigurationsanleitung Schritt 1: Wählen Sie Ihre Region aus Öffnen Sie FoxCloud2.0 und klicken Sie auf „Erste Schritte“. Wählen Sie dann Ihre Region aus. Schritt 2: Erstellen Sie ein Konto. Klicken Sie auf „Konto erstellen“. Wählen Sie dann Ihre Rolle aus und geben Sie die grundlegenden Informationen ein. - Seite 18 Schritt 3: Mit dem Netzwerk verbinden Öffnen Sie Bluetooth, und die App sucht automatisch nach Geräten. Klicken Sie dann auf „Weiter“. Wählen Sie ein WLAN aus und geben Sie das Passwort ein. Klicken Sie dann auf „Weiter“.
- Seite 19 Schritt 4: Konfigurieren Sie den Zähler Wählen Sie die Marke des Zählers, an den die Balkonbatterie angeschlossen ist. Klicken Sie dann auf „Bestätigen“. Schritt 5: Anmelden und eine Pflanze erstellen Melden Sie sich bei Ihrem Konto an. Klicken Sie dann auf „Pflanze erstellen“.
- Seite 20 Schritt 6: Anlage erstellen Öffnen Sie Bluetooth, und die App sucht automatisch nach Geräten. Klicken Sie dann auf „Weiter“. Schritt 7: Eine Pflanze erstellen Geben Sie grundlegende Informationen wie den Namen der Anlage, die Adresse usw. ein. Klicken Sie anschließend auf „Bestätigen“.
-
Seite 21: Betriebsmodus Einstellen
Schritt 8: Fertigstellen Nach dem Erstellen einer Anlage werden die Gerätedaten innerhalb von 3–5 Minuten online verfügbar sein. Bitte warten Sie und wischen Sie nach unten, um diese Seite zu aktualisieren. Betriebsmodus einstellen Zeitplanmodus Wenn der Scheduler-Modus mit segmentiertem Zeitmodus aktiviert ist, arbeitet das System gemäß dem von der Plattform festgelegten Zeitraum. - Seite 23 Arbeitsmodus Arbeitsmodus Beschreibung Priorität: Last> Batterie> netz Wenn PV-Strom verfügbar ist, wird die PV-Energie vorrangig für die Last verwendet. Nachdem der Laststrom gedeckt ist, wird der überschüssige Strom zum Laden der Batterie verwendet, und wenn noch mehr überschüssige PV-Energie vorhanden ist, wird diese ins Netz zurückgespeist. Eigenverbrauch Wenn der PV-Strom für den Laststrom nicht ausreicht, wird der verbleibende Strom aus der Batterie geliefert.
-
Seite 24: Fehlerbehebung Und Wartung
Fehlerbehebung und Wartung Wartung Bitte laden Sie Batterien, die länger als 6 Monate gelagert wurden, rechtzeitig wieder auf. Bei der Erstinstallation darf der Zeitraum zwischen den Herstellungsdaten der Batteriemodule 3 Monate nicht überschreiten. Überprüfen Sie regelmäßig, ob die Betriebsumgebung der Batterie den Anforderungen entspricht, und achten Sie darauf, dass die Installationsposition weit entfernt von Wärmequellen ist. -
Seite 25: Fehlerbehebung
Hinweis: Wenn der Ladezustand der Batterie auf 0 % sinkt, laden Sie die Batterien innerhalb von sieben Tagen auf. Dauerhafte Batteriefehler, die durch eine verspätete Aufladung aus Gründen, die der Kunde zu vertreten hat, verursacht werden, fallen nicht unter die Garantie. Fehlerbehebung Wenn die rote/grüne LED blinkt oder normal leuchtet, bedeutet dies nicht, dass das Produkt fehlerhaft ist, sondern es kann sich lediglich um einen Alarm oder einen Schutz handeln. - Seite 26 7067 Off-Grid-Start fehlgeschlagen 7068 Netzunabhängiger Betrieb 7069 Netzausfall Kurzschlussstrom 7070 Netzunabhängig OC 7071 Netzunabhängig UV 7072 Netzunabhängig OV 7100 INV AC HW OV 7104 INV Selbsttest fehlgeschlagen 7118/7150 MPPT BAT OC 7191 Batterie-Hardware-Schutz 7195 Batterieentladung bei Überstrom 7196 Überstrom beim Laden der Batterie 7198 Batterieüberspannung 7223...
-
Seite 27: Ausschluss
Ausschluss Die Garantie deckt keine Mängel ab, die durch normale Abnutzung, unsachgemäße Wartung, Handhabung, Lagerung, fehlerhafte Reparaturen, Änderungen am Produkt durch Dritte, die nicht Hersteller oder Vertreter sind, Nichtbeachtung der hierin enthaltenen Produktspezifikationen oder unsachgemäße Verwendung oder Installation verursacht wurden, einschließlich, aber nicht beschränkt auf Folgendes. - Seite 28 Das Urheberrecht dieses Handbuchs liegt bei FOXESS CO., LTD. Unternehmen oder Einzelpersonen ist es untersagt, dieses Handbuch ganz oder teilweise zu plagiieren oder zu kopieren (einschließlich Software usw.). Die Vervielfältigung oder Verbreitung in jeglicher Form und mit jeglichen Mitteln ist nicht gestattet.
