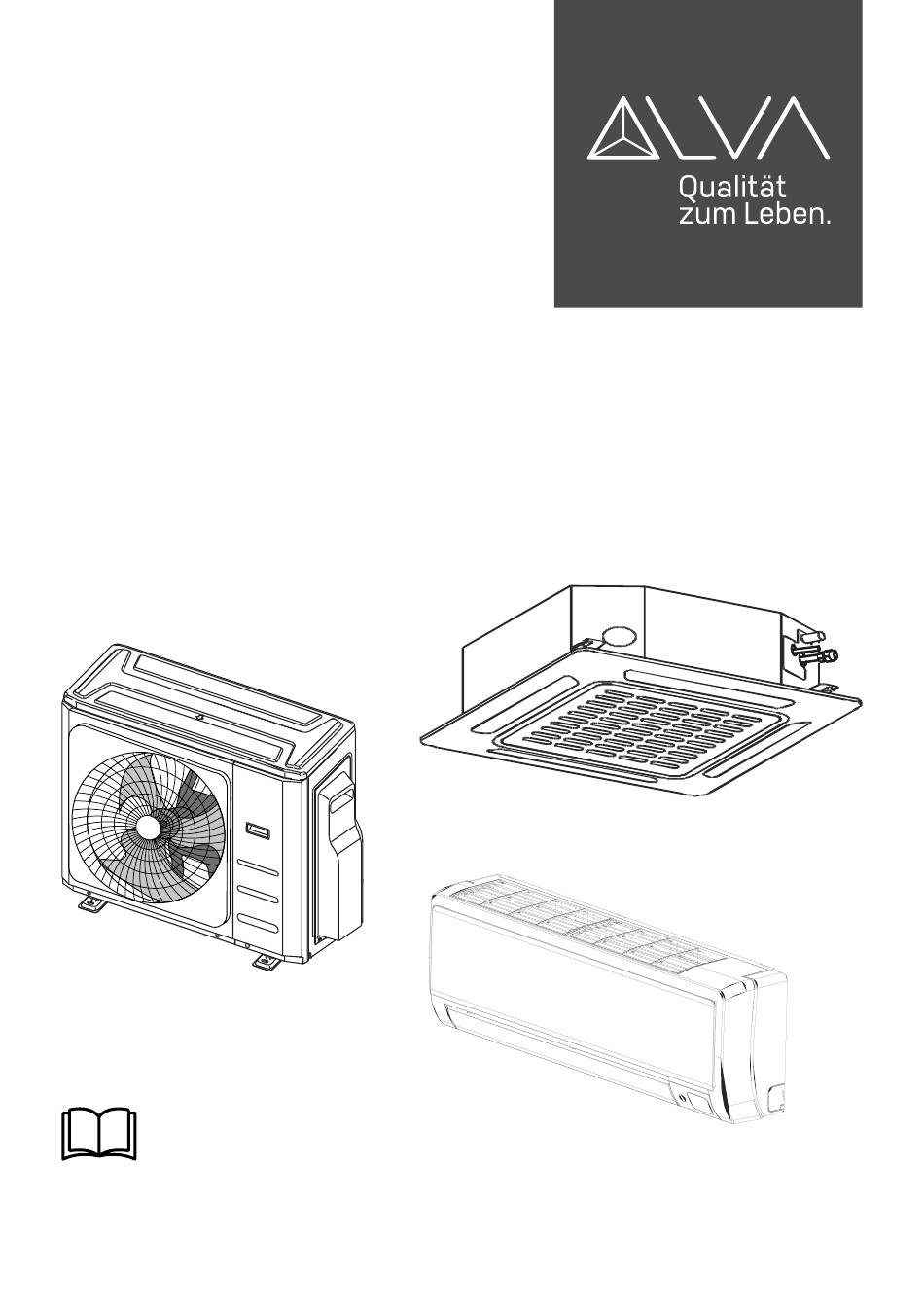

Alva A Benutzerhandbuch & Installationshandbuch
Inverter-klimaanlage des typs ein-zwei/eins-drei/eins-vier/ eins-fünf split
Inhaltsverzeichnis
Quicklinks
Benutzerhandbuch & Installationshandbuch
Inverter-Klimaanlage des Typs
Ein-Zwei/Eins-Drei/Eins-Vier/
Eins-Fünf Split
Wichtiger Hinweis:
Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder in Betrieb nehmen. Bewahren Sie diese Anleitung
zum späteren Nachschlagen auf. Bitte prüfen Sie die zutreffenden Modelle, technischen Daten, F-GAS (falls vorhanden) und Herstellerinforma-
tionen im „Bedienungsanleitung - Produktdatenblatt", das sich in der Verpackung des Außengeräts befindet. (Nur für Produkte der Europäischen
Union)
Inhaltsverzeichnis
Verwandte Anleitungen für Alva A
Inhaltszusammenfassung für Alva A
- Seite 1 Benutzerhandbuch & Installationshandbuch Inverter-Klimaanlage des Typs Ein-Zwei/Eins-Drei/Eins-Vier/ Eins-Fünf Split Wichtiger Hinweis: Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder in Betrieb nehmen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Bitte prüfen Sie die zutreffenden Modelle, technischen Daten, F-GAS (falls vorhanden) und Herstellerinforma- tionen im „Bedienungsanleitung - Produktdatenblatt“, das sich in der Verpackung des Außengeräts befindet.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorkehrungen ..............04 Gebrauchsanleitung Teile und Hauptfunktionen der Einheit ..........08 1. Geräteteile ..........................08 2. Betriebstemperatur .........................10 3. Eigenschaften .........................11 Handbuch Betrieb und Wartung ............13 Fehlerbehebung .................. 14... - Seite 3 Installationsanleitung Zubehör ..................17 Zusammenfassung der Installation ........... 18 Installationsdiagramm ..............19 Spezifikationen ................20 Installation der Außeneinheit ............. 21 1. Installationsort wählen ........................ 21 2. Ablaufstutzen installieren ......................22 3. Außengerät verankern ........................ 22 Anschluss von Kühlmittelleitungen .......... 24 1.
-
Seite 4: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation Falsche Installation wegen Nichtbeachtung der Anweisungen kann zu schweren Schäden oder Verletzungen führen. Der Schweregrad potenzieller Schäden oder Verletzungen wird entweder als WARNUNG oder VORSICHT klassifiziert. WARNUNG VORSICHT Dieses Symbol weist auf die Möglichkeit Dieses Symbol weist auf die Möglichkeit von von Personenschäden oder den Verlust des Sachschäden oder schwerwiegenden Folgen hin. -
Seite 5: Elektrische Warnungen
Die Platine der Klimaanlage ist mit einer Sicherung für Überstromschutz ausgestattet. Die Spezifikationen der Sicherung sind auf der Platine aufgedruckt, wie z.B.: T20 A / 250 VAC (für 24000Btu / h-Einheit) HINWEIS: Für Geräte mit dem Kältemittel R32 oder R290 kann nur die explosionsgeschützte Keramiksicherung verwendet werden. -
Seite 6: Warnung Bei Verwendung Des Kältemittels R32
HINWEISE FÜR PRODUKT INSTALLATION 2. Dieses Klimagerät enthält fluorierte Treibhausgase. Genaue Informationen über die Art und Menge der Gase finden Sie auf dem entsprechenden Etikett am Gerät selbst oder in der „Bedienungsanleitung - Produktdatenblatt“ in der Verpackung des Außengeräts. (nur Produkte der Europäischen Union). - Seite 7 Menge des Menge des Mindestraumfläche Mindestraumfläche eingefüllten Einbauhöhe (m) eingefüllten Einbauhöhe (m) Kältemittels (kg) Kältemittels (kg) 0,6/1,8/2,2 9/1 /1 1,95 0,6/1,8/2,2 33/4/2,5 1,05 0,6/1,8/2,2 9,5 /1,5 /1 0,6/1,8/2,2 34,5/4/3 0,6/1,8/2,2 10,5 /1,5 /1 2,05 0,6/1,8/2,2 36/4/3 1,15 0,6/1,8/2,2 11,5 /1,5 /1 0,6/1,8/2,2 38/4,5/3 0,6/1,8/2,2...
-
Seite 8: Teile Und Hauptfunktionen Der Einheit
Teile und Hauptfunktionen der Einheit Geräteteile (A) Wandmontierter Typ Eins-fünf Eins-vier Eins-drei Eins-zwei Inneneinheit 1. Paneelrahmen 2. Hinteres Lufteinlassgitter 3. Frontplatte 4. Luftreinigungsfilter & Luftfilter (hinten) 5. Horizontale Jalousie 6. LCD-Anzeigefenster 7. Vertikale Jalousie 8. Taste für manuelle Steuerung (hinten) 9. - Seite 9 (B) Kompakte Vier-Wege-Kassette Eins-fünf Eins-vier Eins-drei Ein Zwilling Inneneinheit 1. Entleerungspumpe (Wasser aus dem Innengerät ablassen) 2. Ablassschlauch 3. Luftauslass 4. Lufteinlass 5. Air-in-Grill 6. Anzeigefeld 7. Fernsteuerung Außengerät 8. Kältemittelleitungen 9. Verbindungskabel 10. Absperrventil 11. Lüfterhaube Seite 9...
-
Seite 10: Betriebstemperatur
HINWEIS: Bei Multisplit-Klimageräten kann ein Außengerät an verschiedene Typen von Innengeräten angepasst werden. Alle Abbildungen in diesem Handbuch dienen nur zu Demonstrationszwecken. Ihr Klimagerät kann, wenn auch in ähnlicher Form, etwas anders aussehen. Auf den folgenden Seiten werden verschiedene Arten von Innengeräten vorgestellt, die mit den Außengeräten kombiniert werden können. -
Seite 11: Eigenschaften
Feuchtigkeit ein weißer Nebel bilden. eingestellte Temperatur nicht erreicht wurde. Geräusche aus dem Klimagerät A) Wenn die Heizung gerade begonnen hat. • Sie können ein leises Zischen hören, wenn der B) Während des Auftauens. Kompressor läuft oder gerade aufgehört hat zu C) Heizung bei niedriger Temperatur. -
Seite 12: Tipps Zum Energiesparen
Das Klimagerät schaltet von der Betriebsart Heizmodus (nur für Kühl- und Heizmodelle) KÜHLEN oder HEIZEN (nur bei Kühl- und Das Klimagerät nimmt Wärme vom Außengerät Heizmodellen) in die Betriebsart NUR LÜFTER. auf und gibt sie beim Heizen über das Innengerät Wenn die Innentemperatur den eingestellten Wert ab. -
Seite 13: Handbuch Betrieb Und Wartung
Handbuch Betrieb und Wartung Auswahl der Betriebsart Optimaler Betrieb Wenn zwei oder mehr Innengeräte gleichzeitig Um eine optimale Leistung zu erzielen, beachten in Betrieb sind, achten Sie darauf, dass die Sie bitte Folgendes: Betriebsarten nicht miteinander in Konflikt geraten. • Stellen Sie die Richtung des Luftstroms so ein, Der Heizmodus hat Vorrang vor allen anderen dass er nicht direkt auf Personen bläst. -
Seite 14: Fehlerbehebung
Fehlerbehebung SICHERHEITSVORKEHRUNGEN Wenn eine der folgenden Bedingungen eintritt, schalten Sie Ihr Gerät sofort aus! • Das Netzkabel ist beschädigt oder wird ungewöhnlich warm • Sie riechen Brandgeruch • Die Einheit gibt laute oder ungewöhnliche Geräusche ab • Eine Sicherung durchbrennt oder die Sicherungsschutzschalter häufig ausschalten •... - Seite 15 Problem Mögliche Ursachen Ein quietschendes Geräusch ist zu hören, wenn das System ausgeschaltet oder im COOL-Modus ist. Das Geräusch ist auch zu hören, wenn die Entwässerungspumpe (optional) in Betrieb ist. Die Inneneinheit macht Geräusche Nach dem Betrieb des Geräts im WÄRME-Modus kann ein Quietschen auftreten, da sich die Kunststoffteile des Geräts ausdehnen und zusammenziehen.
-
Seite 16: Tipps Zur Störungsbeseitigung
Tipps zur Störungsbeseitigung Wenn Probleme auftreten, überprüfen Sie bitte die folgenden Punkte, bevor Sie sich an ein Reparaturunternehmen wenden. Problem Mögliche Ursachen Lösung Warten Sie, bis die Stromversorgung Stromausfall wiederhergestellt ist Der Netzschalter ist ausgeschaltet Schalten Sie den Strom an Die Einheit Die Sicherung ist durchgebrannt Ersetzen Sie die Sicherung... -
Seite 17: Zubehör
Installation auf das Kunststoff (einige (je nach Verbindungskabel Modelle) Modell) Variiert zwischen Innen- je nach Selbstschneidende und Außengerät Modell Schraube A (einige (je nach aufstecken). (einige Modelle) Modell) Modelle) Übergabestecker (je nach Modell mit Gummiring Optionales dem Innen- oder zum Schutz des Teil (ein Außengerät verpackt) -
Seite 18: Zusammenfassung Der Installation
Zusammenfassung der Installation INSTALLATIONSORDNUNG Installieren Sie die Schließen Sie die Verbinden Sie die Außeneinheit Drähte an Kältemittelleitungen Führen Sie einen Evakuieren Sie das Testlauf durch Kühlsystem Seite 18... -
Seite 19: Installationsdiagramm
Bolzen zu lokalisieren. • Ein Mindestrohrweg von 3 Metern ist erforderlich, um Vibrationen und übermäßige Geräusche zu Kühlmittelleitung minimieren. • Zwei der Luftzirkulationskanäle A, B und C müssen jederzeit frei von Hindernissen sein. • Diese Abbildung dient nur zu Fernbedienung Demonstrationszwecken. -
Seite 20: Spezifikationen
Spezifikationen Anzahl der Einheiten, die zusammen Angeschlossene Einheiten 1-5 Einheiten verwendet werden können Stopp-/Startfrequenz des Verdichters Zeit anhalten 3 min oder mehr innerhalb von ±10% der Spannungsschwankung Nennspannung innerhalb von ±15% der Spannung der Stromquelle Spannungsabfall beim Start Nennspannung innerhalb von ±3% der Intervallunwucht Nennspannung Modelle ohne Schnellkupplungen... -
Seite 21: Installation Der Außeneinheit
Installation der Außeneinheit Installieren Sie das Gerät NICHT an den Installieren Sie die Einheit indem Sie örtlichen Vorschriften und Verordnungen folgen, dies kann sich folgenden Orten: leicht in verschiedenen Regionen unterscheiden. In der Nähe eines Hindernisses, die Lufteinlässe und -ausgänge blockiert In der Nähe einer öffentlichen Straße, überfüllten Bereichen, oder wo der Lärm der Einheit andere stören würde. -
Seite 22: Ablaufstutzen Installieren
Art der Außeneinheit abhängen. Schritt 3: Außengerät verankern Wenn die Abflussverbindung mit einer Das Außengerät kann am Boden oder an einer Gummidichtung versehen ist (siehe Abb. A), Wandhalterung mit Schraube (M10) verankert gehen Sie wie folgt vor: werden. Bereiten Sie den Montagesockel 1. -
Seite 23: Bei Auswahl Eines 24K-Innengeräts
Bei Auswahl eines 24K-Innengeräts Das Innengerät 24K kann nur an ein Reihen der Serieninstallation A-System angeschlossen werden. Wenn zwei Die Beziehungen zwischen H, A und L sind wie 24K-Innengeräte vorhanden sind, können sie mit folgt. A- und B-Systemen verbunden werden. -
Seite 24: Anschluss Von Kühlmittelleitungen
Anschluss von Kühlmittelleitungen HINWEIS: Bei Modellen mit Schnellanschluss ist VERFORMEN SIE DAS ROHR NICHT die Installationsmethode für das Anschlussrohr WÄHREND DES SCHNEIDENS im internen Maschinenhandbuch nachzulesen. Seien Sie besonders vorsichtig, damit das Rohr Im Handbuch der externen Maschine werden die beim Schneiden nicht beschädigt, verbeult oder Anweisungen nicht wiederholt. -
Seite 25: Rohre Verbinden
Bördeln Sie das Rohr Schraubenschlüssel als auch einen entsprechend den Abmessungen auf. Drehmomentschlüssel, wenn Sie Rohre mit dem ROHRLEITUNGSVERLÄNGERUNG ÜBER DIE Gerät verbinden oder von ihm trennen. BÖRDELFORM HINAUS Bördelmaß (A) (Einheit: mm / Anzugsdr- Zoll) Rohrmaß Bördelform ehmoment Min. - Seite 26 7. Führen Sie die Rohrleitung durch die Wand und HINWEIS ZUM MINIMALEN BIEGERADIUS schließen Sie sie an das Außengerät an. Biegen Sie den Schlauch vorsichtig in der Mitte, 8. Isolieren Sie alle Rohrleitungen, einschließlich wie in der Abbildung unten dargestellt. Biegen der Ventile des Außengeräts.
-
Seite 27: Verkabelung
Verkabelung BEVOR SIE DIE ELEKTRISCHEN 13. Achten Sie darauf, dass Sie Ihre elektrischen ARBEITEN AUSFÜHREN, LESEN SIE BITTE Leitungen nicht mit den Signalkabeln kreuzen. DIE FOLGENDEN VORSCHRIFTEN Dies kann zu Verzerrungen und Störungen führen. 1. Alle Leitungen müssen gemäß den örtlichen 14. -
Seite 28: Mindestquerschnittsfläche Von Strom- Und Signalkabeln (Als Referenz)
1. Bereiten Sie das Kabel für den Anschluss vor a. Zunächst müssen Sie die richtige Kabelgröße Luftschalter auswählen. Achten Sie darauf, H07RN-F-Kabel zu Leistungskabel der (separat erhältlich) verwenden. Inneneinheit HINWEIS: Wählen Sie in Nordamerika den Kabeltyp gemäß den örtlichen elektrischen Vorschriften und Bestimmungen. -
Seite 29: Harmonische Erklärung
Schließen Sie die Verbindungskabel an die Klemmen an, die auf dem Klemmenblock des Innen- und Außengeräts mit den entsprechenden Nummern gekennzeichnet sind. Zum Beispiel muss die Klemme LI (A) des Außengeräts mit der Klemme L1/1 des Innengeräts verbunden werden. Das Außengerät kann mit verschiedenen Innengerätetypen zusammenpassen, die Nummern auf der Klemmenleiste des Innengeräts können leicht unterschiedlich sein. -
Seite 30: Ein-Zwei-Modelle
Führen Sie das Netzkabel durch die untere Netzanschlussöffnung der Kabelklemme. ---- Dieses Symbol zeigt die Verdrahtung vor Ort an. Ein-Zwei-Modelle: EIN/AUS EIN/AUS EIN/AUS EIN/AUS Modell C Modell D Modell A Modell B STROMVE STROMVER RSORGUNG SORGUNG EIN/AUS EIN/AUS Model E... - Seite 31 SORGUNG Modell S Modell T STROMVER EIN/AUS 1SORGUNG STROMVER SORGUNG oder oder oder oder oder oder oder oder oder oder Innengerät A Innengerät A Innengerät A Innengerät A Innengerät A Innengerät A Modell U Modell W Modell V Seite 31...
-
Seite 32: Ein-Drei-Modelle
Ein-Drei-Modelle: EIN/AUS EIN/AUS EIN/AUS Modell C Modell A Modell B EIN/AUS EIN/AUS EIN/AUS Modell D Model E Modell F EIN/AUS STROMVE EIN/AUS RSORGUNG Modell G Modell H Modell I EIN/AUS oder oder oder oder oder oder Innengerät A Innengerät A Innengerät C... -
Seite 33: Ein-Vier-Modelle
Ein-Vier-Modelle: EIN/AUS EIN/AUS Modell B Modell A EIN/AUS EIN/AUS Modell D oder oder Modell C EIN/AUS STROMVE RSORGUNG Modell F Model E STROMVERSORGUNG STROMVERSORGUNG Modell H Modell G Seite 33... - Seite 34 STROMVERSORGUNG STROMVERSORGUNG Modell J Modell I EIN/AUS EIN/AUS Modell K Modell L EIN/AUS oder oder oder oder Innengerät A Innengerät A Innengerät D Innengerät C Modell M Seite 34...
-
Seite 35: Ein-Fünf-Modelle
Ein-Fünf-Modelle: EIN/AUS EIN/AUS Modell B Modell A EIN/AUS EIN/AUS Modell C Modell D STROMVERSORGUNG STROMVERSORGUNG Model E Modell F EIN/AUS EIN/AUS Modell G Modell H Seite 35... - Seite 36 STROMVERSORGUNG STROMVERSORGUNG Modell J Modell I STROMVERSORGUNG Modell K VORSICHT Nachdem Sie die oben genannten Bedingungen bestätigt haben, befolgen Sie bei der Verkabelung die folgenden Richtlinien: • Es muss immer ein eigener Stromkreis speziell für die Klimaanlage vorhanden sein. Beachten Sie immer den Schaltplan auf der Innenseite der Abdeckung der Steuerung.
-
Seite 37: Luftablass
Luftablass 7. Warten Sie 5 Minuten und prüfen Sie, ob sich Vorbereitungen und Vorsichtsmaßnahmen der Systemdruck nicht geändert hat. Luft und Fremdkörper im Kältemittelkreislauf HINWEIS: Wenn sich der Systemdruck können einen abnormalen Druckanstieg nicht ändert, schrauben Sie die Kappe vom verursachen, der das Klimagerät beschädigen, seine Effizienz verringern und Verletzungen Füllventil (Hochdruckventil) ab. -
Seite 38: Hinweis Zum Hinzufügen Von Kühlmittel
Hinweis zum Hinzufügen von Kühlmittel VORSICHT • Das Befüllen mit Kältemittel muss nach dem Verkabeln, Vakuum und der Dichtheitsprüfung durchgeführt werden. • Überschreiten Sie NICHT die maximal zulässige Menge an Kältemittel und überfüllen Sie das System nicht. Andernfalls kann das Gerät beschädigt oder in seiner Funktion beeinträchtigt werden. •... - Seite 39 Nur für australische Modelle: • Mischen Sie KEINE Kältemitteltypen. N=2(Ein-Zwei-Modelle), N=3(Ein-Drei-Modelle), N=4(Ein-Vier-Modelle), N=5(Ein-Fünf-Modelle). Einige Systeme erfordern je nach Rohrlänge eine zusätzliche Aufladung. Die Standard-Rohrlänge beträgt 10 m. Das zusätzlich zu füllende Kältemittel kann mit der folgenden Formel berechnet werden: ZUSÄTZLICHES KÄLTEMITTEL PRO ROHRLÄNGE Länge des Verbindungsrohrs Luftspülmethode...
-
Seite 40: Sicherheits- Und Leckagekontrolle
Gerät sofort aus, wenn ein Leck auftritt. Innengerät Probieren Sie verschiedene Lösungen aus, bis das Gerät ordnungsgemäß funktioniert. Kontrollpunkt Außengerät A, B, C, D sind Punkte für den Typ Eins-Vier. A, B, C, D und E sind Punkte für den Typ Eins- Fünf. Seite 40... -
Seite 41: Testlauf
5. Für das Außengerät c) Keine Hindernisse in der Nähe des Ein- und a. Prüfen Sie, ob das Kühlsystem undicht ist. Auslasses des Geräts, die eine schlechte b. Vergewissern Sie sich, dass während des Leistung oder eine Fehlfunktion des Geräts Betriebs keine Vibrationen oder abnormalen verursachen könnten. -
Seite 42: Funktion Der Automatischen Verdrahtungs-/ Verrohrungskorrektur
Schalters verschwindet das „CE“, was bedeutet, dass der Verdrahtungs-/Rohrleitungsfehler korrigiert wurde und alle Drähte/Rohre richtig angeschlossen sind. Schalter prüfen LED-Anzeige Korrekt Klemme- nleiste Innengerät B Flüssigkeits-/ Gasleitung Innengerät A Außeneinheit: Falsche Verdrahtung Klemme- nleiste Innengerät B Flüssigkeits-/ Gasleitung Innengerät A Außeneinheit: Falsche Verdrahtung... - Seite 44 Änderungen der Konstruktion und der technischen Daten zum Zweck der Produktverbesserung sind ohne vorherige Ankündigung möglich. Wenden Sie sich an die Vertriebsstelle oder den Hersteller, um Einzelheiten zu erfahren. Alle Aktualisierungen des Handbuchs werden auf die Service- Website hochgeladen, bitte prüfen Sie die neueste Version. QS003UI-YTD 16122300000557 20220604...
- Seite 45 ALVA Gurkgasse 7-9 Einfach. Sicher. Innovativ. 1140 Wien ALVA ist eine Marke der alva-haustechnik.at Frauenthal Handel Gruppe...
