omniVID 10201008 Anleitung
Verwandte Anleitungen für omniVID 10201008
Inhaltszusammenfassung für omniVID 10201008

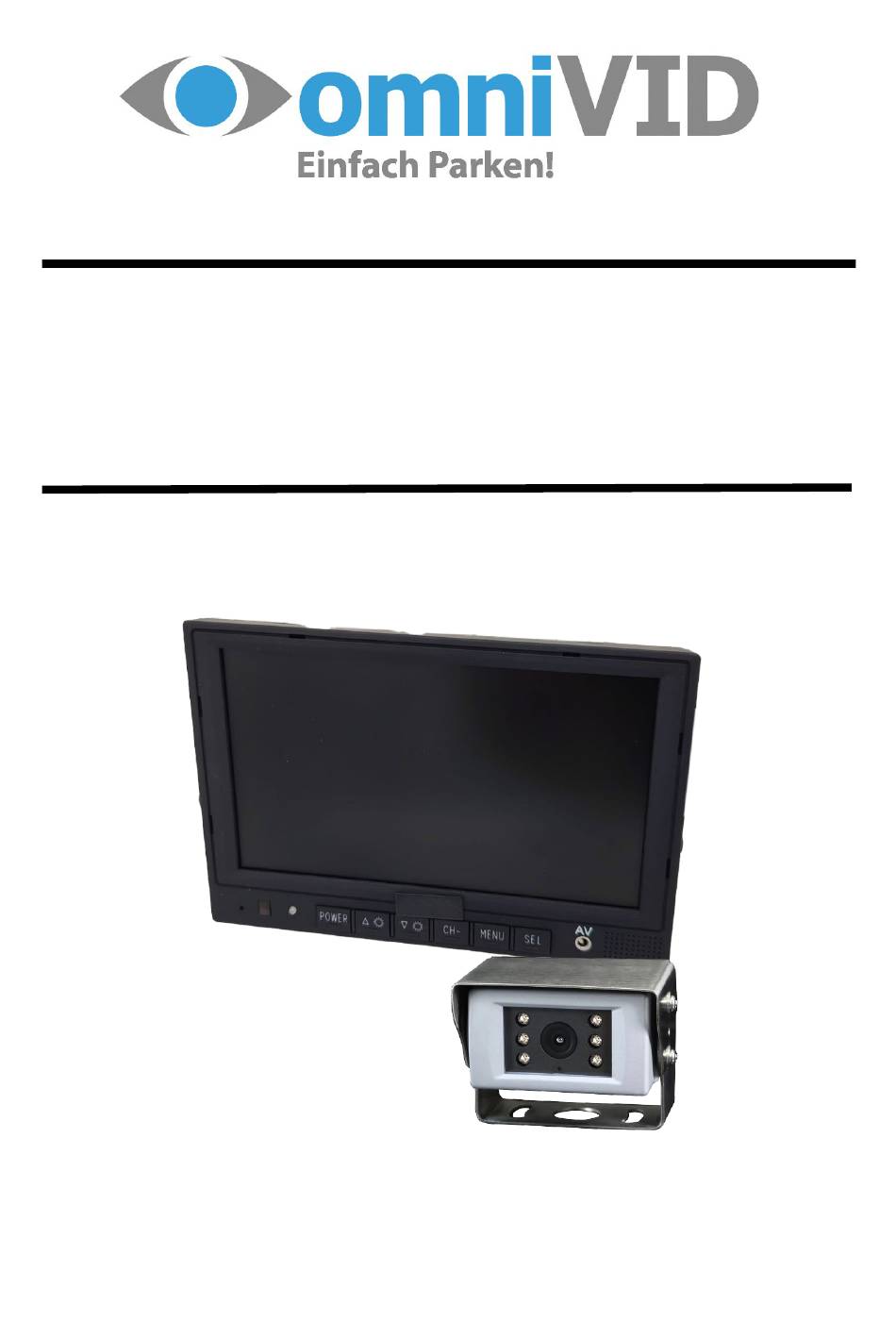

- Seite 1 7“- System mit Kamera und Monitor Anleitung Art. Nr.: 10201008 Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt benutzen und heben sie für den weiteren Gebrauch auf.
-
Seite 2: Sicherheitsmaßnahmen
1. SICHERHEITSMAßNAHMEN LESEN SIE DIE ANLEITUNG VOLLSTÄNDIG DURCH! Bei der Installation und Bedienung muss die Anleitung genauestens befolgt werden. Produkt- und Funktionskenntnis vor der Installation helfen Schäden zu vermeiden. 1.1. WARNUNG VOR ELEKTRISCHEM SCHLAG ACHTUNG Gefahr eines elektrischen Schlags NICHT ÖFFNEN ACHTUNG: Um die Gefahr eines elektrischen Schlags auszuschließen,... -
Seite 3: Wichtige Sicherheitshinweise
1.2. WICHTIGE SICHERHEITSHINWEISE WARNUNG Das Rückfahrsystem entbindet den Fahrer nicht von seiner Sorgfaltspflicht im Straßenverkehr gem. der StVO. Es ist lediglich als Hilfsmittel zu nutzen. Während der Fahrt darf der Fahrer den Monitor nicht beachten. Die Aufmerksamkeit ist auf das Führen des Fahrzeugs zu konzentrieren. Die Lautstärke muss entsprechend eingestellt sein, um die Aufmerksamkeit des Fahrers beim Führen des Fahrzeuges nicht zu beeinträchtigen. -
Seite 4: Der Monitor
3. DER MONITOR 3.1. ANSICHT 3.2. TECHNISCHE DATEN Produkt 7“ Monitor Bildschirmformat 16:9 Helligkeit 400cd/m² System PAL / NTSC Auflösung 800x480 Betriebsspannung DC 9-32 V Betriebstemperatur -20℃~70℃ Eingänge 2 Videoeingänge 5-Pin Gewicht 600 g Maße 182 x 122 x 28,7 mm... -
Seite 5: Das Bildschirm-Menü
3.3. DAS BILDSCHIRM-MENÜ Um in das Menü zu gelangen, drücken Sie die Taste MENU. Mit jedem Betätigen der Taste MENU zeigt der Bildschirm einen von drei Einstellungs- Modi. Dieses sind Bild, Option und System 1.POWER Taste Drücken Sie diese Taste um den Bildschirm AN/AUS zu schalten. 2.Helligkeits-Taste Up Drücken Sie diese Taste, um den Helligkeitswert zu erhöhen. - Seite 6 Der Bildschirm zeigt Sprache, Hilfslinien, CAM1, CAM2, und DVD wie folgt: Drücken Sie die Taste CH- um den Punkt Sprache zu wählen. Benutzen Sie die Helligkeits-Taste Up/Down Taste, um die gewünschte Sprache auszuwählen. Verfahren Sie auf dieselbe Weise, um die Werte für Hilfslinien, CAM1, CAM2, CAM3 und DVD zu ändern.
-
Seite 7: Darstellung Der Anschlüsse
4.2. TECHNISCHE DATEN Model 801050 Bildsensor 1/3“ CCD Auflösung 600 TV-Linien Blickwinkel 150° Lichtempfindlichkeit ≥ 0,1 Lux (0 Lux, wenn IR-LED an) Schutzklasse IP69k Nennspannung DC 12-24V Betriebstemperatur -40°C bis +80℃ Gewicht 490g Maße (B x T x H) 81,4 x 75,1 x 65mm 5. -
Seite 8: Unbedingt Beachten
• Trennen Massekabel Fahrzeugs Minuspol Fahrzeugbatterie. Achtung, es kann nach der Montage notwendig sein, Uhren, Radiosender sowie Fahrzeugeinstellungen neu zu programmieren! • Schließen Sie das Kamerakabel der Rückfahrkamera an den Kameraanschluss Kanal 1 (2.) an. • Schließen Sie die weiße Leitung (4.) an einen Anschluss an, an dem bei eingelegtem Rückwärtsgang eine Spannung anliegt. -
Seite 9: Umweltinformationen
Fahrzeughersteller freigegeben sind. Sind Sie sich unsicher, dann fragen Sie unbedingt vor Montagebeginn in einer qualifizierten Fachwerkstatt nach oder lassen Sie den Einbau von der Fachwerkstatt vornehmen. 7. UMWELTINFORMATIONEN 7.1. ENTSORGUNG IHRES ALTGERÄTES Ihr Produkt ist aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können. - Seite 10 8. Notizen...
- Seite 12 ist eine eingetragene Marke der MMC Trade GmbH Alter Sportplatz 34 25436 Tornesch Deutschland Tel. +49 (0)4122 980 820 0 www.mmctrade.de...
