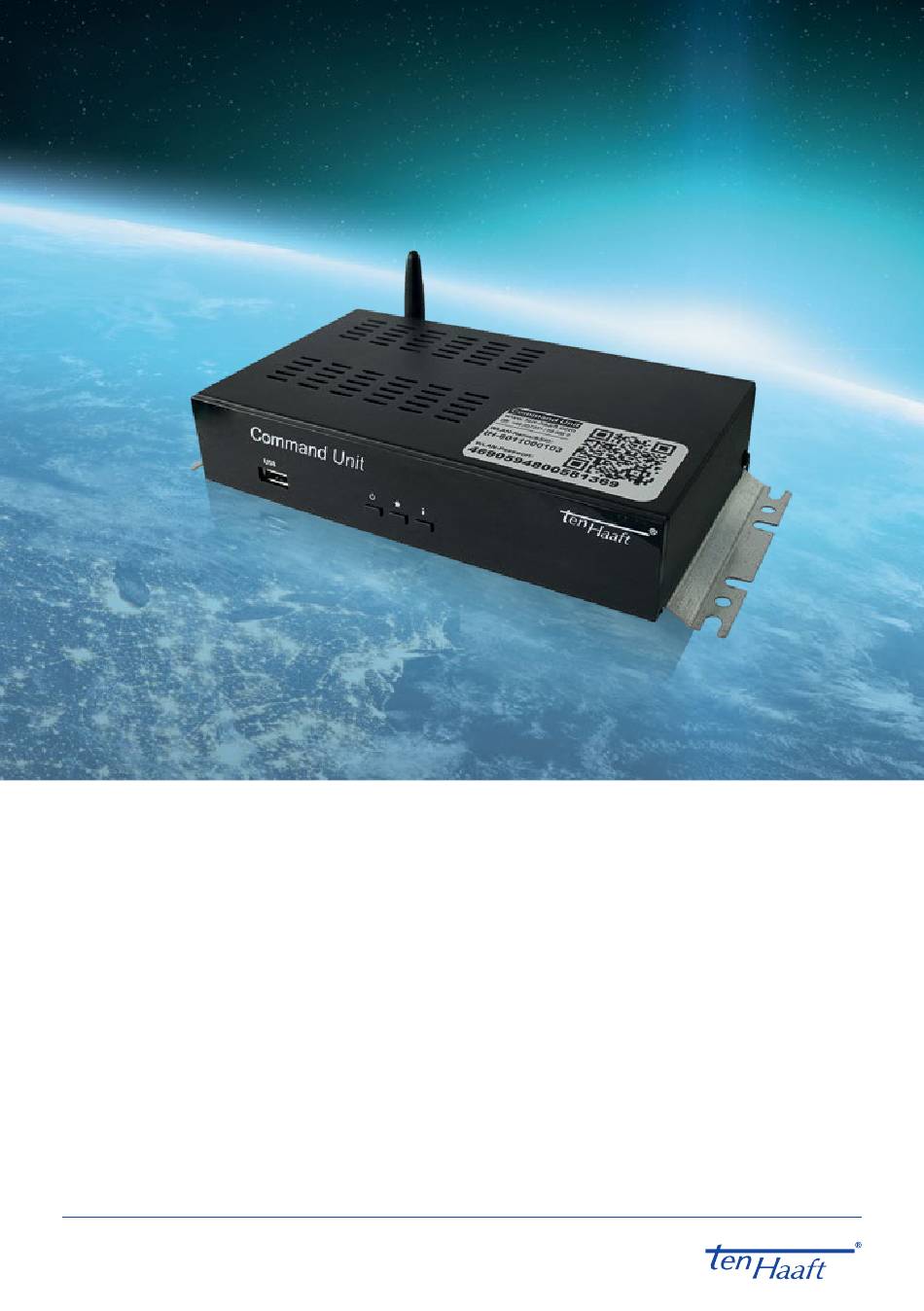

KURZBETRIEBSANLEITUNG COMMAND UNIT
SHORT USER MANUAL COMMAND UNITINSTRUCTIONS
MODE D'EMPLOI ABRÉGÉ COMMAND UNIT
BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT
www.ten-haaft.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Ten-Haaft COMMAND UNIT

  • Seite 1 COMMAND UNIT KURZBETRIEBSANLEITUNG COMMAND UNIT SHORT USER MANUAL COMMAND UNITINSTRUCTIONS MODE D’EMPLOI ABRÉGÉ COMMAND UNIT BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT www.ten-haaft.com...

  • Seite 2: Inhaltsverzeichnis

    Fahrzeug die Spannung an D+ bei laufendem Motor ständig und permanent stabil anliegt. Verwenden Sie im Zweifelsfall die Leitung K15 (geschaltetes Zündungsplus) zum Anschluss an die Sicherheitsschaltung. 5.1 ten Haaft App 6. Platzhalterskizze für Command Unit 6. Platzhalterskizze für die Command Unit...

  • Seite 3: Anschlussplan

    Schließen Sie hier das mitgelieferte Stromversorgungskabel an. ACHTUNG! Stellen Sie vorher sicher, dass das Stromversorgungskabel am anderen Ende korrekt an das Stromnetz des Fahrzeuges angeschlossen ist, bei Falschpolung kann die Command Unit zerstört werden! Bordnetzklemme 15: Zündung / ggf. D+ (siehe 2.1) (schwarz)

  • Seite 4: Bedienelemente

    3. BEDIENELEMENTE 3.1 Bedienteil (falls im Lieferumfang enthalten) 3.2 Command Unit (Vorderseite) (Rückseite) Die Command Unit steuert entweder über ein verkabeltes Bedienteil, über die App oder über den Oyster® TV die Funktion der Au- ßeneinheit. Ein / Aus Menübedienung „zurück“...

  • Seite 5: Warnton Command Unit

    4.2 Konformitätserklärung CE 3.3 Warnton Command Unit Die Command Unit erzeugt einen Warnton, wenn der Fahrzeugmotor gestartet wird und die Antenne sich nicht in ihrer endgültigen Parkposition befindet. Wird der Fahrzeugmotor bei offener Antennenanlage gestartet, beginnt die Antenne umgehend mit dem Ein fahren. Dies kann bis zu 40 Sekunden dauern.

  • Seite 6: Bedienung Der Anlage

    KURZBETRIEBSANLEITUNG COMMAND UNIT KURZBETRIEBSANLEITUNG COMMAND UNIT 5. BEDIENUNG DER ANLAGE 5.1 ten Haaft® App - Download, Installation und erstes Software - Update Besuchen Sie den Apple App Store oder den Google Play Store und suchen sie nach den Begriff „ten Haaft“.
  • Seite 7 Der rote bzw. grüne Punkt in der linken, unteren Ecke symbolisiert den Verbindungsstatus zwischen der eingeleitet: ten Haaft App und der Command Unit: Ein rotes „X“ zeigt eine fehlende Verbindung an, ein grüner Punkt Bitte bestätigen Sie die Verbindungsaufnahme mit dem WLAN zeigt eine aktive Verbindung an.
  • Seite 8 KURZBETRIEBSANLEITUNG COMMAND UNIT KURZBETRIEBSANLEITUNG COMMAND UNIT Wichtiger Zwischenschritt: Bei manchen Smartphone-Betriebs- Die Software wird vom Smartphone über dessen LTE-Verbin- systemen ist es ratsam die App nun noch einmal komplett zu dung heruntergeladen. Die Größe des Downloads liegt bei nur beenden. Das bedeutet, dass die App nicht nur in den Hinter- etwa 3 - 4 Megabyte.
  • Seite 9 KURZBETRIEBSANLEITUNG COMMAND UNIT KURZBETRIEBSANLEITUNG COMMAND UNIT Während der Installation des Software-Updates sehen Sie einen grünen Balken durchlaufen. Im Normalfall sollte das Ende der Installation mit dem Bild oben rechts angezeigt werden. Bei manchen Smartpho- ne-Betriebssystemen bleibt der Balken jedoch manchmal auch etwa bei der Mitte stehen und bewegt sich danach nicht mehr weiter.

  • Seite 10: Platzhalterskizze Für Die Command Unit

    KURZBETRIEBSANLEITUNG COMMAND UNIT KURZBETRIEBSANLEITUNG COMMAND UNIT 5. PLATZHALTERSKIZZE FÜR DIE COMMAND UNIT 5. PLATZHALTERSKIZZE FÜR DIE COMMAND UNIT...

  • Seite 11: General Information

    When in doubt, connect the safety circuit to a line supplied via terminal 4.2 Declaration of conformity CE 15 (via the ignition lock). 5. Operating the System 5.1 ten Haaft App 6. Installation space required for the Command Unit 6. Installation space required for the Command Unit...

  • Seite 12: Montage

    Ensure that the other end of the power-supply cable is correctly connected to the onboard elec- tric system. If polarity is reversed, the Command Unit may be destroyed! Onboard system terminal 15: Ignition / D+ (optional, see 2.1) (black)

  • Seite 13: Control Panel (If Included In Supply)

    3.1 Control panel (if included in supply) 3.2 Command Unit (front face) (rear face) The Command Unit controls either the functions of the external unit via a hard-wired control panel, via the app or via the Oyster® TV. On / Off Menu command "forward"...

  • Seite 14: Warning Tone Command Unit

    3.3 Warning Tone Command Unit 4.2 Declaration of conformity CE The Command Unit will sound a warning tone if the vehicle engine is started before the antenna is fully retracted and in its ‘Park’ position. If the vehicle engine is started whilst the antenna is still open, the antenna will automatically retract. This can take up to 40 seconds.

  • Seite 15: Operating The System

    SHORT USER MANUAL COMMAND UNIT SHORT USER MANUAL COMMAND UNIT 5. OPERATING THE SYSTEM 5.1 ten Haaft® app - download, installation and first software update Visit the Apple App Store or the Google Play Store and search for “ten Haaft”. Download the app free of charge and open it.
  • Seite 16 Unit has its own name and password. One label is already affixed to the Command Unit at the factory, a second label is also already affixed to this description at the factory. You can affix the third label to a place of your choice.
  • Seite 17 SHORT USER MANUAL COMMAND UNIT SHORT USER MANUAL COMMAND UNIT Important intermediate step: For some smartphone operating sys- Software is downloaded from the smartphone via its LTE con- tems, it is recommended to close the app completely. This means nection. The size of the download is only approx. 3-4 megabytes.
  • Seite 18 Tap on the “i” icon at the bottom right and then compare the two series of numbers that appear at “UF Version FB” and “UF Version APP”. If both numbers are the same, then the software in the Command Unit has already...
  • Seite 19 SHORT USER MANUAL COMMAND UNIT SHORT USER MANUAL COMMAND UNIT 5. INSTALLATION SPACE REQUIRED FOR THE COMMAND UNIT 5. INSTALLATION SPACE REQUIRED FOR THE COMMAND UNIT...

  • Seite 20: Ten Haaft App

    3.1 Boîtier de commande (si fourni) a) Le système doit être relié à une tension de bord 12 V / 24 V. 3.2 Command Unit (face avant) (face arrière) 3.3 Signal d‘avertissement sonore Command Unit Il est impératif de connecter le fil noir du câble d’alimentation tripolaire à la borne 15 (+ après contact) du véhicule. Une autre possibilité, si le circuit électrique de votre véhicule le permet, consiste à...

  • Seite 21: Montage

    Assurez-vous au préalable que l’autre extrémité du câble d’alimentation est correctement raccor- dée au réseau de bord du véhicule. Une erreur de polarité peut détruire la Command Unit ! Borne 15 du réseau de bord : Contact / D+ le cas échéant (voir 2.1) (noir) Borne 30 du réseau de bord : Tension de bord 12 V / 24 V CC (rouge)

  • Seite 22: Éléments De Commande

    3. ÉLÉMENTS DE COMMANDE 3.1 Boîtier de commande (si fourni) 3.2 Command Unit (face avant) (face arrière) La Command Unit commande l’unité extérieure au moyen d’un boîtier de commande câblé, de l’application ou du Oyster® TV. Marche/arrêt Commande « vers l’arrière »...

  • Seite 23: Signal D'avertissement Sonore Command Unit

    3.3 Signal d‘avertissement sonore Command Unit 4.2 Déclaration de conformité CE La Command Unit émet un signal d‘avertissement sonore si le moteur du véhicule tourne et que l‘antenne ne se trouve pas com- plètement en position fermée. Si le moteur de véhicule est lancé avec l‘antenne ouverte, l‘antenne va se mettre en position fermée. Cela peut durer jusqu‘à 40 secondes.

  • Seite 24: Fonctionnement Du Système

    MODE D’EMPLOI ABRÉGÉ COMMAND UNIT MODE D’EMPLOI ABRÉGÉ COMMAND UNIT 5. FONCTIONNEMENT DU SYSTÈME 5.1 ten Haaft® app - téléchargement, installation et première mise à jour du logiciel Rendez-vous sur l’Apple App Store ou le Google Play Store et recherchez « ten Haaft ». Téléchargez l’application gratuitement et ouvrez-la.
  • Seite 25 L’application vous demandera quelques détails au cours de la procédure d’installation, par exemple si vous avez le code QR de la Command Unit. Le code QR de la Command Unit. Veuillez noter que votre Command Unit sera expédiée avec trois étiquettes identiques. Cette étiquette contient le nom/SSID Wi-Fi et le mot de passe Wi-Fi de votre Command Unit.
  • Seite 26 MODE D’EMPLOI ABRÉGÉ COMMAND UNIT MODE D’EMPLOI ABRÉGÉ COMMAND UNIT Étape intermédiaire importante : Pour certains systèmes d’exploita- Le logiciel est téléchargé à partir du smartphone via sa connexion tion de smartphones, il est recommandé de fermer complètement LTE. La taille du téléchargement n’est que d’environ 3-4 mégaoc- l’application.
  • Seite 27 Tapez sur l’icône « i » en bas à droite et comparez les deux séries de chiffres qui apparaissent à « UF Version FB » et « UF Version APP ». Si les deux numéros sont identiques, le logiciel de la Command Unit a déjà été mis à jour avec...

  • Seite 28: Espace Nécessaire Pour La Command Unit

    MODE D’EMPLOI ABRÉGÉ COMMAND UNIT MODE D’EMPLOI ABRÉGÉ COMMAND UNIT 5. ESPACE NÉCESSAIRE POUR LA COMMAND UNIT 5. ESPACE NÉCESSAIRE POUR LA COMMAND UNIT...
  • Seite 29 Controleer daarom vooral of in het betreffende voertuig de spanning op D+ constant en permanent stabiel is als de motor draait. Gebruik in geval van twijfel leiding K15 (geschakelde plus) voor aansluiting op het veiligheidscircuit. 5.1 Aanwijzingen inzake milieubescherming 6. Benodigde montageruimte voor de Command Unit 5. Benodigde montageruimte voor de Command Unit...

  • Seite 30: Montage

    Voordat u dit doet, controleer of de voedingskabel aan het andere uiteinde correct is aangesloten op het stroomnet van het voertuig. Een verkeerde polariteit kan de Command Unit vernielen! Boordnetklem 15: ontsteking / evt. D+ (zie 2.1) (zwart) Boordnetklem 30: voedingsspanning 12 V / 24 V DC (rood) Boordnetklem 31: massa / chassis van het voertuig (bruin) Aansluitkabel (bruin –...

  • Seite 31: Command Unit (Voorkant) (Achterkant)

    3. BEDIENINGSELEMENTEN 3. BEDIENINGSELEMENTEN 3.1 Bedieningspaneel (indien bij levering inbegrepen) 3.2 Command Unit (voorkant) (achterkant) De Command Unit stuurt de buitenunit aan via een bekabeld bedieningspaneel, via de app of via de Oyster® TV. Aan / uit Commando 'terug’ Commando 'vooruit’...

  • Seite 32: Waarschuwingstoon Command Unit

    4.2 Conformiteitsverklaring CE 3.3 Waarschuwingstoon Command Unit De Command Unit genereert een waarschuwingstoon wanneer de voertuigmotor wordt gestart en de antenne zich niet in de definitieve parkeerpositie bevindt. Als de voertuigmotor wordt gestart met open antennesysteem, begint de antenne onmiddellijk in te schuiven. Dit kan wel 40 secon- den duren.

  • Seite 33: Fonctionnement Du Système

    BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT 5. FONCTIONNEMENT DU SYSTÈME 5.1 ten Haaft® app - download, installatie en eerste software-update Ga naar de Apple App Store of de Google Play Store en zoek naar de term „ten Haaft“. Download de gratis app en open hem.
  • Seite 34 De app vraagt tijdens de verdere installatie naar eene paar dingen, bijvoorbeeld of u de QR-code van de Command Unit bij de hand hebt. Houd er rekening mee dat uw Command Unit met drie gelijke stickers wordt verzonden. Op deze sticker staat de WLAN-naam/SSID en het WLAN-wachtwoord voor uw Command Unit.
  • Seite 35 BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT Belangrijke tussenstap: Bij sommige smartphone besturingssyste- De software wordt door de smartphone via zijn LTE-verbinding men is het aan te bevelen om de app nu nog eens geheel te sluiten. gedownload. De omvang van de download is slechts ongeveer Dat betekent dat de app niet alleen op de achtergrond wordt gezet 3 - 4 megabyte.
  • Seite 36 Druk rechtsonder op het „i“ symbool en vergelijk dan de twee getalreeksen die bij „UF Version FB“ en bij „UF Ver- sion App“ staan. Als beide getallen gelijk zijn is de software in de Command Unit al met succes geactualiseerd.
  • Seite 37 BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT BEKNOPTE BEDIENINGSHANDLEIDING COMMAND UNIT 6. BENODIGDE MONTAGERUIMTE VOOR DE COMMAND UNIT 6. BENODIGDE MONTAGERUIMTE VOOR DE COMMAND UNIT...
  • Seite 38 NOTIZEN NOTIZEN...
  • Seite 39 Monday – Friday 08:00 a.m. – 12:00 a.m. Fax: +49 (0) 7231 / 58588-119 12:30 p.m. – 04:30 p.m. E-Mail: service@ten-haaft.de Heures d'ouverture Lundi – Vendredi 08 h 00 – 12 h 00 12 h 30 – 16 h 30 Openingstijden Maandag –...
