Inhaltszusammenfassung für XIA R 410 a

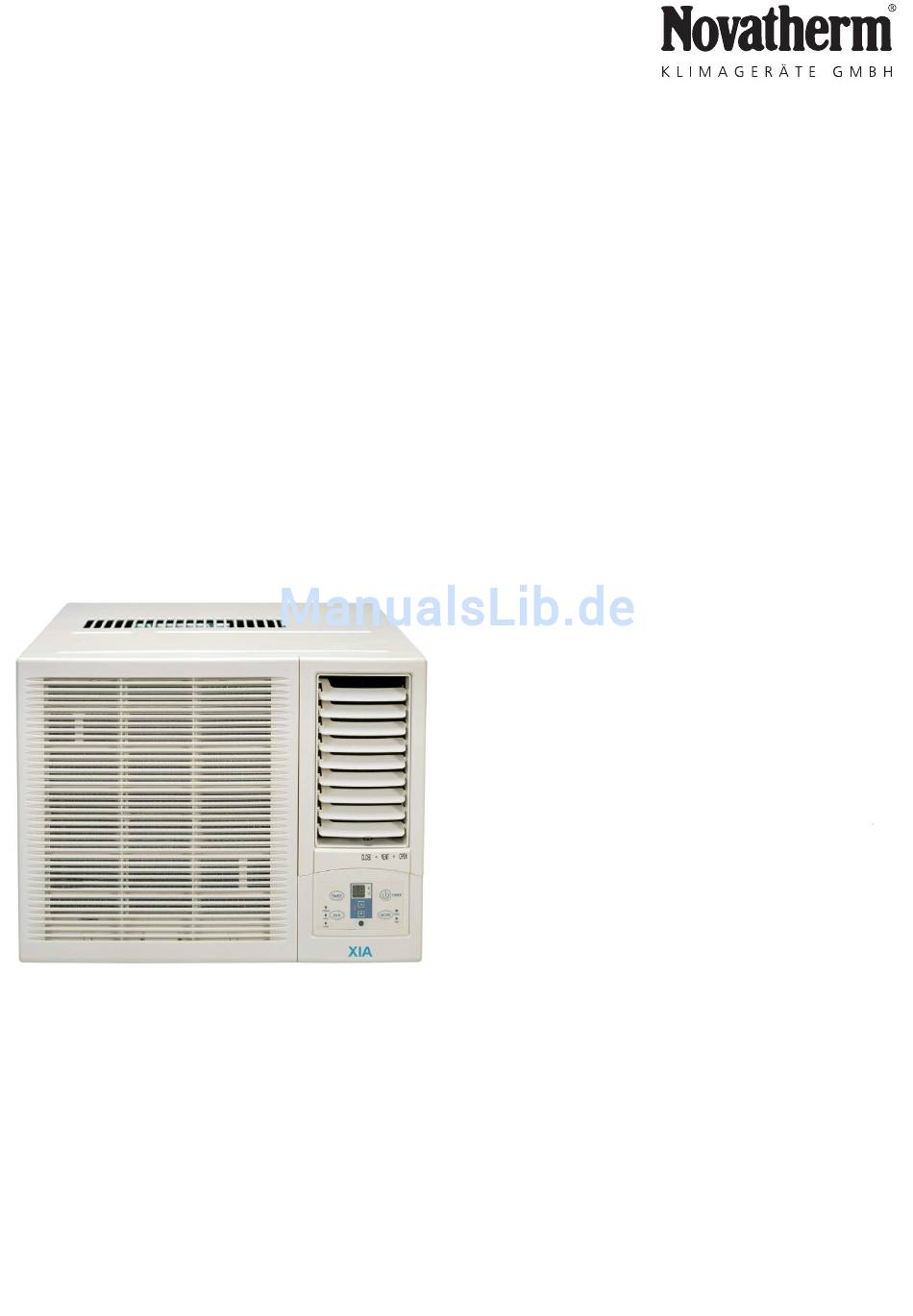

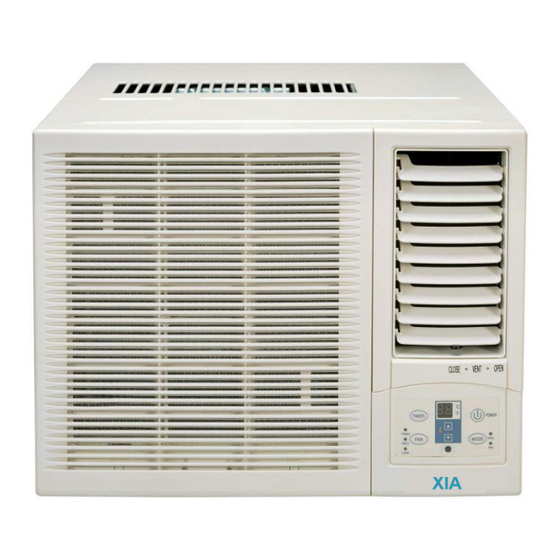

- Seite 1 Montage- Wartungs- und Bedienungsanleitung Serie Fensterklimageräte Nur Kühlen R 410 a...
- Seite 2 SHENZHEN YONAN AIR-CONDITIONING CO.,LTD 24F, Block B, Fortune Plaza, Shennan Road, Futain Zone, Shenzhen, China Tel: 0086-755-83021404 Fax: 0086-755-83154275 EU Declaration of Conformity according to the EMC Directive 2004 /108 /E C and the Low Voltage Directive 2006 /95 /E C The model in the table Product : YWF 09 CRN1...
- Seite 3 Beschreibung 1. Rückluftgitter 2. Luft 3. Blendenrahmen 4. Einbaugehäuse 5. Lufteintritt ( Aussen ) 6. Luftausblas ( Innen ) 7. Bedienpanel 8. Anschlusskabel mit Stecker 9. Infrarot - Fernbedienung 1. Anschluss des Fensterklimagerätes über den serienmässigen Stecker (siehe Fig. 2) ( Kabelfarben s iehe Fig.
- Seite 4 Technische Daten Fensterklimageräte Serie YWF Kältemittel R 410 a Modell YWF 09 - CRN1 YWF 12 - CRN1 YWF - 18 CRN1 Spannung Ph-V-Hz 1Ph, 220-240V～, 50Hz 220-240V~ 50Hz, 1Ph 220-240V~50Hz 1Ph Nennkühlleistung Nennanschlussleistung 1010 1345 1950 Kühlung Nennstromaufnahme 2,61...
- Seite 5 Bedienungsanleitung Regelung : Bedienung am Gerät YWF 09 CRN1 YWF 12 CRN1 , YWF 18 CRN1 Timer Timer SWING POWER POWER SWING SLEEP SLEEP COOL TEMP COOL TEMP MODE MODE HIGH HIGH MODE : Drucktaste Betriebsarten TIMER : Drucktaste Timer COOL : LED - Anzeige Kühlen POWER : Drucktaste EIN / AUS DRY : LED - Anzeige Entfeuchten...
- Seite 6 Funktionen : Drucktaste POWER : Drucktaster zum EIN und AUS - Schalten des Klimagerätes Drucktaste MODE: Drucktaste zur Wahl der gewünschten Betriebsart. Durch jedes Drücken wechseln Sie von der Betriebsart COOL - Kühlen zu FAN - Nur Lüften und und DRY - Entfeuchten. Je nach gewählter Betriebsart leuchtet ein grünes LED neben der MODE - Taste und zeigt die Betriebsart COOL - FAN - oder DRY an.
-
Seite 7: Bedienung Über Infrarot - Fernbedienung
Bedienung über Infrarot - Fernbedienung Mit der im Standard - Lieferumfang enthaltenen Infrarot - Fernbedienung, haben Sie die Möglichkeit, komfortabel alle Einstellungen und Funktionen von Ihrem Sitzplatz aus vorzunehmen. Die Reichweite der Fernbedienung beträgt max. 7 Meter Jeder Sendebefehl der Fernbedienung wird mit einem Piepton am Klimagerät bestätigt und das entsprechende LED am Bedientableau leuchtet grün Alle Funktionen sind identisch mit denen des Bedienpanels am Klimagerät. -
Seite 8: Einstellen Der Luftausblaslamellen
Einstellen der Luftausblaslamellen Die Einstellung der vorderen horizontalen Luftausblas - lamellen erfolgt manuell. Zur Vermeidung von Kondensat - bildung am Gehäuse , sollten die OBERE und UNTERE Lamelle immer waagrecht stehen. Nach Beendigung der Kühlsaison, sollten Sie die Ausblas - lamellen schliessen. - Seite 9 Sollte das Klimagerät dort installiert sein, wo Passanten oder Gegenstände durch das heraustropfende Wasser belässtigt oder beschädigt werden, haben Sie die Möglichkeit, über das mitgelieferte Zubehör, einen Kondensatanschluss direkt am Gerät anzuschliessen. Die darüber hinaus benötigten Teile wie Abflussrohre , Befestigungsschellen etc. gehören NICHT zum Lieferumfang des Klimagerätes und sind im örtlichen Fachhandel zu besorgen.
-
Seite 10: Installation
Installation 1. Überprüfen Sie nach dem Auspacken das Klimagerät auf äussere Beschädigungen 2. Nehmen Sie das Rückluftgitter aus seiner Halterung ( Fig. 1 ) 3. Entnehmen Sie den Luftfilter ( Fig. 2 ) 4. Entfernen Sie die 2 Befestigungsschrauben ( Fig. 3 ) 5. - Seite 11 Stromlaufplan YWF- 09 CRN1 Lüfter- BROWN BLUE Motor Bedientableau Kondensator 2,5mF Hauptplatine P3(P10) Raumtemperatur - Fühler Kompressor - Schütz Kondensator Verdampfer - Fühler 25mF N.O. COM. BLACK BLUE Trafo BLACK (OR BROWN) Kompressor Zuleitung WHITE (OR BLUE) ( N ) 230 V mit COMP Stecker...
-
Seite 12: Abmessungen Serie Ywf
Abmessungen Serie YWF YWF-09CRN1 Seitenansicht LINKS Frontansicht Seitenansicht RECHTS YWF-12CRN1 Left view Front view Right view Seitenansicht LINKS Frontansicht Seitenansicht RECHTS YWF-18CRN1 Seitenansicht LINKS Frontansicht Seitenansicht RECHTS...
