Dyness Tower Pro TP7 Benutzerhandbuch
192-576v/40ah
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Dyness Tower Pro TP7
Inhaltszusammenfassung für Dyness Tower Pro TP7
- Seite 3 Tower Pro Battery System BENUTZERHANDBUCH Tower Pro T-TP7/TP11/TP15/TP19/TP23 192-576V/40Ah Dateiversion-20240712-V2-DE Die Informationen können während der Produktverbesserung ohne vorherige Ankündigung geändert werden.
-
Seite 4: Inhaltsverzeichnis
Tower Pro ESS-Einheit Benutzerhandbuch Inhaltsverzeichnis Gesetzliche Erklärung ................. 1 Änderungshistorie ..........................1 Sicherer Umgang mit Lithiumbatterien ................... 2 1 Einf hrung ....................4 Kurzeinf hrung ............................4 Product Properties ..........................4 Produktidentifikation ..........................6 2 Produktspezifikationen ................. 7 Systemleistungsparameter ........................7 Batteriemodul ............................ -
Seite 5: Gesetzliche Erklärung
Tower Pro ESS-Einheit Benutzerhandbuch Gesetzliche Erklärung Das Urheberrecht an diesem Dokument gehört Dyness Digital Energy Technology Co., LTD. Kein Teil dieser Dokumentation darf ohne vorherige schriftliche Genehmigung von Dyness Digital Energy Technology Co., LTD. in irgendeiner Form oder mit irgendwelchen Mitteln auszugsweise wiedergegeben, übersetzt, kommentiert oder dupliziert werden. -
Seite 6: Sicherer Umgang Mit Lithiumbatterien
Bewegen Sie das Batteriesystem nicht, wenn es mit einem externen Erweiterungsmodul verbunden ist. Falls Sie eine Batterie ersetzen oder hinzufügen müssen, kontaktieren Sie bitte das Kundendienstzentrum. ACHTUNG Risiko eines Batteriesystemausfalls oder einer verkürzten Lebensdauer. V V or dem Anschließen © Dyness behält sich das Urheberrecht an diesem Dokument vor... - Seite 7 Im Brandfall darf nur ein Trockenpulver-Feuerlöscher verwendet werden, Schaumlöscher sind verboten. Bitte öffnen, reparieren oder zerlegen Sie die Batterien nicht; dies ist ausschließlich Dyness- Mitarbeitern oder autorisiertem Personal vorbehalten. Wir übernehmen keine Verantwortung für Verstöße gegen Sicherheitsvorschriften oder Sicherheitsstandards für Geräte.
-
Seite 8: Einf Hrung

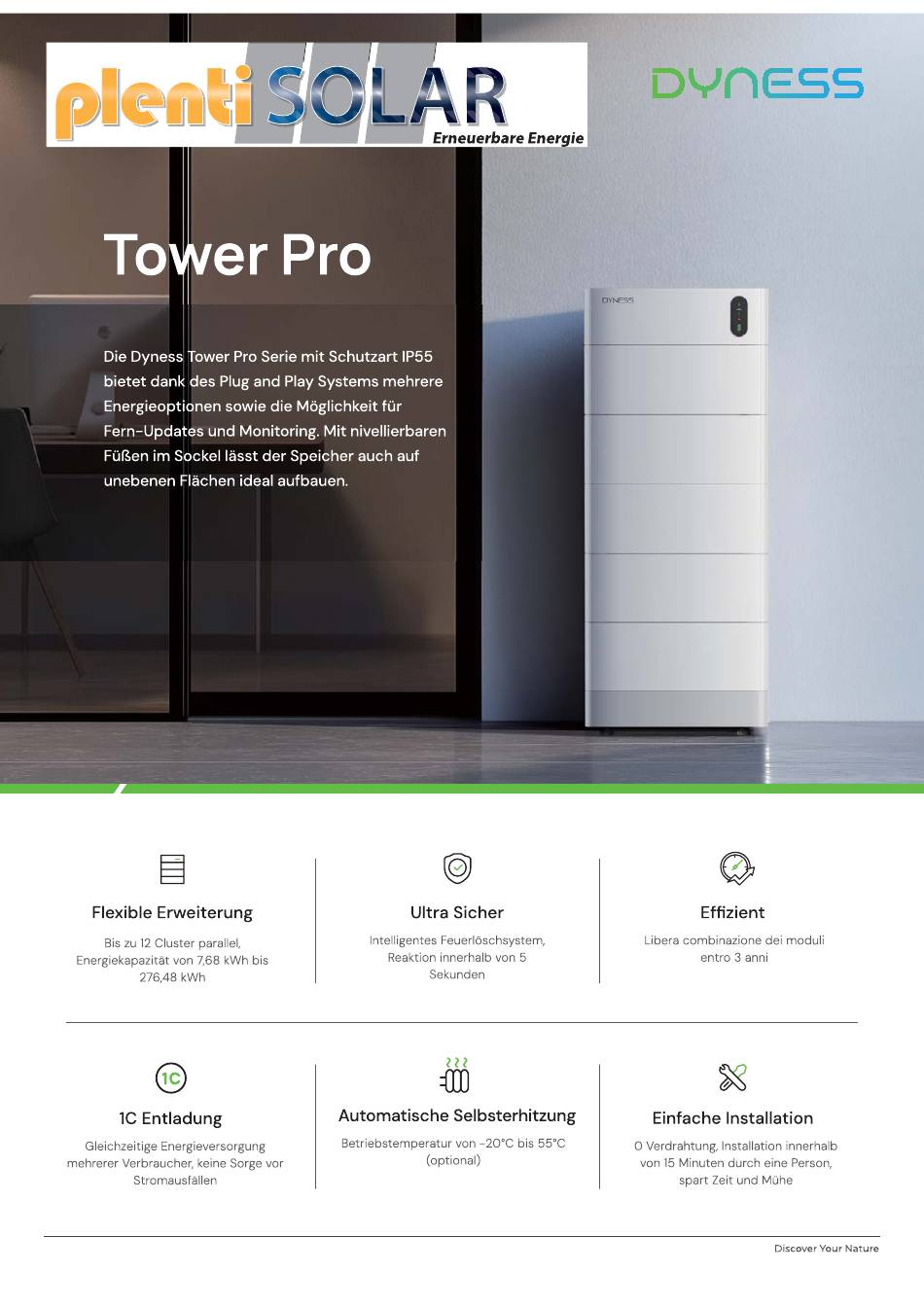

Kurzeinführung Tower Pro ist ein Hochspannungs-Batteriespeichersystem auf Basis von Lithium- Eisenphosphat-Batterien und gehört zu den neuen Energiespeicherprodukten, die von Dyness entwickelt und produziert wurden. Es kann zur zuverlässigen Stromversorgung verschiedener Geräte und Systeme eingesetzt werden. Tower Pro eignet sich besonders für Anwendungen mit hoher Leistung, begrenztem Installationsraum, eingeschränkter Tragfähigkeit und langer... - Seite 9 Tower Pro ESS-Einheit Benutzerhandbuch Abbildung 1-1 Nameplate-Label des Batterie-Energiespeichersystems Abbildung 1-2 Label mit Heizfunktion (Nur Systeme mit Heizfunktion tragen dieses Label) Abbildung 1-3 WiFi-QR-Code-Label Abbildung 1-4 Batteriemodul l © Dyness behält sich das Urheberrecht an diesem Dokument vor.
-
Seite 10: Produktidentifikation
Fachpersonal oder entsprechenden Institutionen recycelt werden. Nach der Nutzungsdauer der Batterie kann sie durch ein professionelles Recyclingunternehmen weiterverwendet werden. Diese Batterie erfüllt die Anforderungen der europäischen Richtlinien. T Diese Batterie hat den TÜV-Zertifizierungstest bestanden. © Dyness behält sich das Urheberrecht an diesem Dokument vor... -
Seite 11: Produktspezifikationen
-10~55 C/-20~55 C (with heating function) 0~55 C/-20~55 C (with heating function) Ladetemperaturbereich [ Max. Entladeleistung [kW] 23.04 19.2 15.36 11.52 7.68 Max. Lade-/Entladeleistung [kW] 23.04 19.2 15.36 11.52 7.68 (bei Verwendung in © Dyness behält sich das Urheberrecht an diesem Dokument vor. -
Seite 12: Batteriemodul
Abbildung 2-1 Tower Pro TP11 Batteriemodul Abbildung 2-2 Batteriemodul Tabelle 2-2 Produktparameter Modellbezeichnung HV9640 Zelltechnologie Li-Ion (LFP) Kapazität des Batteriemoduls (kWh) 3,84 Spannung des Batteriemoduls (V/DC) Kapazität des Batteriemoduls (Ah) © Dyness behält sich das Urheberrecht an diesem Dokument vor... - Seite 13 CAN/RS485 Verschmutzungsgrad (PD) Umgebungstemperatur ( ) 0 bis +50 IP-Schutzklasse IP55 Gewicht (kg) 34.5 Kompositstecker – männlich Abbildung 2-3 HV9640 Oberer Stecker Kompositstecker – weiblich Abbildung 2-4 HV9640 Unterer Steckerr © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 14 Ausgang des Batteriemoduls und männlich Kommunikationsschnittstelle Ausgang des Batteriemoduls und Kompositstecker – weiblich Kommunikationsschnittstelle Tabelle 2-4 Port-Definition Kompositstecker – männlich Kompositstecker – weiblich Positiver Ausgang Negativer Ausgang Negativer Ausgang Modul negativ HEAT- HEAT+ © Dyness behält sich das Urheberrecht an diesem Dokument vor...
-
Seite 15: Batteriesteuerung
Parallele Kommunikationsverbindung von Multi-Cluster- Parallel 1# Systemen Parallele Kommunikationsverbindung von Multi-Cluster- Parallel 2# Systemen RJ45-Kommunikationsanschluss zwischen Batteriesystem Wechselrichter CAN/RS485 und Wechselrichter Verbindung des Batteriesystems mit dem positiven Externer positiver Anschluss Anschluss des Wechselrichters © Dyness behält sich das Urheberrecht an diesem Dokument vor. - Seite 16 Hauptschalter des Batteriesystems, dieser muss DC-Schalter eingeschaltet sein, bevor die Power-On- und Power- WAKE-Schalter eingeschaltet werden; Kurzschlussschutz. Abbildung 2-10 Power-On-Schalter Tabelle 2-6 Port-Definition Definition Negativer Ausgang Positiver Ausgang HEAT- HEAT+ Abbildung 2-11 BDU-Frontansicht © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 17 Stellen Sie sicher, dass der EIN/AUS-Schalter vor dem Aufwecken der Batterie eingeschaltet ist. Andernfalls wird der automatische Testprozess beeinträchtigt und es kann zu Gefahren kommen. Schalten Sie den EIN/AUS-Schalter während des normalen Betriebs NICHT aus, sondern nur © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 18 Abbildung 2-12 „Inverter CAN/RS485“-Port-Pins Tabelle 2-8 Definition der „Inverter CAN/RS485“-Port-Pins Farbe Definition PIN1 Orange/Weiß 485_B PIN2 Orange 485_A PIN3 Grün/Weiß Reserviert PIN4 Blau CANH PIN5 Blau/Weiß CANL PIN6 Grün PIN7 Braun/Weiß PIN8 Braun © Dyness behält sich das Urheberrecht an diesem Dokument vor...
-
Seite 19: Installation Und Konfiguration
System mit Heizfunktion automatisch in den Heizmodus wechseln. Die Heizung kann in diesem Fall entweder durch den Wechselrichter oder die Batterie selbst betrieben werden. Die Bedingung für das Abschalten der Batterie als Stromquelle ist © Dyness behält sich das Urheberrecht an diesem Dokument vor. -
Seite 20: Vorsichtsmaßnahmen Für Den Installationsort
Flammable material or gas near the installation Snow Direct sunlight Direct rain fall accumulation Flammable wall Abbildung 3-2 Vorsichtsmaßnahmen für den Installationsort Werkzeuge Für die Installation des Batteriepacks erforderliche Werkzeuge: © Dyness behält sich das Urheberrecht an diesem Dokument vor... -
Seite 21: Schutzausrüstung
Unterlagen lesen, die Komponenten gemäß Konfigurationstabelle und Packliste überprüfen und sicherstellen, dass alle Waren vollständig und unversehrt sind. Falls die Innenverpackung beschädigt ist, muss eine detaillierte Untersuchung und Dokumentation erfolgen. © Dyness behält sich das Urheberrecht an diesem Dokument vor. - Seite 22 BDU OT-Klemme OT4-6 Zylinderschraube mit Innensechskant, drei Schraube Kombinationen M5*14 Kreuzschlitzschraube mit Außensechskant, Schraube drei Kombinationen M6*14 RJ45-CAN-120, CAN-Widerstand Pin7&8 Expansionsbolzen Expansionsschraube Zur Sicherung an der Befestigungsbügel Wand © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 23 Tower Pro ESS-Einheit Benutzerhandbuch Artikel Spezifikationen Menge Bild Base 587*310*186mm Garantiekarte Schreiben an den Kunden Packliste HV9640 Batterie 96V/40Ah Zylinderschraube mit Innensechskant, drei Schraube Kombinationen M5*14 Packliste © Dyness behält sich das Urheberrecht an diesem Dokument vor.
-
Seite 24: Geräteinstallation
10. Befestigen Sie den M6-Expansionsbolzen am unteren Ende des Bohrlochs in der Wand. Befestigen Sie die Aufhängeöse mit einer M6- Schraube an der Wand und stellen Sie das Drehmoment auf 6 Nm ein. © Dyness behält sich das Urheberrecht an diesem Dokument vor... - Seite 25 Nach dem Stapeln des HV9640-Moduls muss es mit zwei Schrauben auf der linken und rechten Seite fixiert werden. Die Module werden mit Schrauben befestigt und verbunden. Am Boden der Batterie-Basis befindet sich ein spezieller Docking-Punkt, wie in der Abbildung unten dargestellt: Erdung © Dyness behält sich das Urheberrecht an diesem Dokument vor.
-
Seite 26: Schritt 2 Batterietestsystem
Wenn das grüne Licht blinkt, ist der Batteriestatus normal, aber die Kommunikation mit dem Wechselrichter ist fehlgeschlagen. Wenn das grüne Licht dauerhaft leuchtet, ist die Verbindung zwischen Batterie und Wechselrichter hergestellt und die Batterie kann normal verwendet werden. © Dyness behält sich das Urheberrecht an diesem Dokument vor... - Seite 27 Schritt 4 Verbindung mit Wi-Fi herstellen 1. Verbindungsvorbereitung Laden Sie die Dyness Smart ESS-App aus dem App Store (iOS-Geräte) oder von Google Play (Android-Geräte) herunter, um den vollen Funktionsumfang Ihrer Batterie zu nutzen. A A ndroid- - G G erät I I I I OS- - G G erät...
- Seite 28 Klicken Sie auf „Registrieren“, um zur Anmeldeoberfläche zurückzukehren. Geben Sie Ihr Konto und Passwort ein, um sich anzumelden. Login 2. Schritte zur Verbindung APP : Anlage erstellen Melden Sie sich in Ihrem Konto an und klicken Sie auf „Anlage erstellen“. © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 29 „Standort“ nach dem Standort der Anlage suchen, und das System füllt den Rest der Informationen automatisch aus. Beim Erstellen einer Anlage ist der Geschäftstyp in der Regel „BESS“. Der APP-Client erkennt automatisch Ihren aktuellen Standort. .) © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 30 Situation der neuen Anlage: Anlagentyp, Netzanschlusstyp usw. Tipp: Das APP-Benutzerterminal zeigt das Layout der Anlage entsprechend dem Netzanschlusstyp an und analysiert die Anlagendaten basierend auf der installierten Kapazität. Wir empfehlen, „Batterie-Cluster“ als Anlagentyp auszuwählen. © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 31 Geräts oder geben Sie die Seriennummer ein. Nach der korrekten Eingabe der Seriennummer wird der Logger als erfolgreich hinzugefügt angezeigt. Tipp: Klicken Sie auf „Bestätigen“, um direkt zur Netzwerkkonfiguration zu springen (siehe „WiFi-Netzwerkkonfiguration“ unten). © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 32 Tower Pro ESS-Einheit Benutzerhandbuch Schritt 4 Verbindung mit Wi-Fi herstellen WiFi-Netzwerkkonfiguration Verwenden Sie die Dyness Smart ESS-App, um den QR-Code auf dem Wi-Fi-Logger- Etikett zu scannen. Klicken Sie auf das Symbol in der oberen rechten Ecke der Anlage, wählen Sie „Netzwerk konfigurieren“, klicken Sie auf die Seriennummer des Netzwerk-Loggers und dann auf...
- Seite 33 Kommunikation gerade hergestellt wird. Falls die grüne Leuchte dauerhaft leuchtet, bedeutet dies, dass die Netzwerkkonfiguration erfolgreich war und die Kommunikation zwischen BMS und Wi-Fi normal funktioniert. © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 34 „Geräteliste“, dann auf „Logger“ wie unten angezeigt. Anschließend können Sie „Grundlegende Informationen“ und „Untergeräte“ sehen. Klicken Sie auf „BMS“, um detailliertere Informationen zur Batterie anzuzeigen, wie z. B. Zellspannungen, Temperatur und weitere Daten. © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 35 Währenddessen darf die App nicht geschlossen oder die Batterie ausgeschaltet/neugestartet werden. Die detaillierten Schritte sind wie folgt: Nachdem die App anzeigt, dass das Upgrade erfolgreich war, können Sie manuell zur Hauptansicht der Anlage zurückkehren. © Dyness behält sich das Urheberrecht an diesem Dokument vor.
- Seite 36 Clustern aus Parallel 2 des Hosts und Parallel 1 des zweiten Clusters (Sklave) usw. Schließen Sie dann einen 120-Ω-CAN-Widerstand an den Anschluss von Parallel 1 des Masters und Parallel 2 des letzten Sklaven an. Stellen Sie die Stabilität der CAN-Kommunikation sicher. © Dyness behält sich das Urheberrecht an diesem Dokument vor...
- Seite 37 Die parallel geschalteten Tower Pro müssen das gleiche Modell und die gleiche Kapazität haben. During capacity expansion, make sure SOC of each module is 100%. Stellen Sie sicher, dass der SOC aller Module bei 100% liegt, bevor Sie eine Kapazitätserweiterung durchführen © Dyness behält sich das Urheberrecht an diesem Dokument vor.
-
Seite 38: Wartung
Überprüfen Sie, ob die Verbindung des Kommunikationsfehler keine Kommunikationskabels und die PIN- mit dem Wechselrichter. Spannungsausga Belegung korrekt sind. Überprüfen Sie Wechselrichterfehler Der Wechselrichter weist und setzen Sie den Wechselrichter einen Fehler auf. zurück. © Dyness behält sich das Urheberrecht an diesem Dokument vor... -
Seite 39: Austausch Der Hauptkomponenten
1. Halten Sie die „WAKE“-Taste ca. 5 Sekunden lang gedrückt, um die Batterie abzuschalten. Drücken und 5 Sekunden lang gedrückt halten Schalten Sie den BDU DC BREAKER auf AUS. • Trennen Sie das Verbindungskabel. © Dyness behält sich das Urheberrecht an diesem Dokument vor. -
Seite 40: Gefahr
Überprüfung des Ausgangsrelais: [Regelmäßige Wartung] Überprüfen Sie das Ausgangsrelais unter geringer Last (niedriger Strom) im AUS- und EIN-Zustand. Hören Sie, ob das Relais klickt – dies zeigt an, dass es normal schaltet. © Dyness behält sich das Urheberrecht an diesem Dokument vor... -
Seite 41: Lagerung
Insbesondere müssen die speziellen Vorschriften für den Straßengüterverkehr und das aktuelle Gesetz über Gefahrgüter, insbesondere das ADR (Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße) in der jeweils gültigen Fassung, beachtet werden. © Dyness behält sich das Urheberrecht an diesem Dokument vor. - Seite 42 www.plentisolar.de...
