Bedienungsanleitung

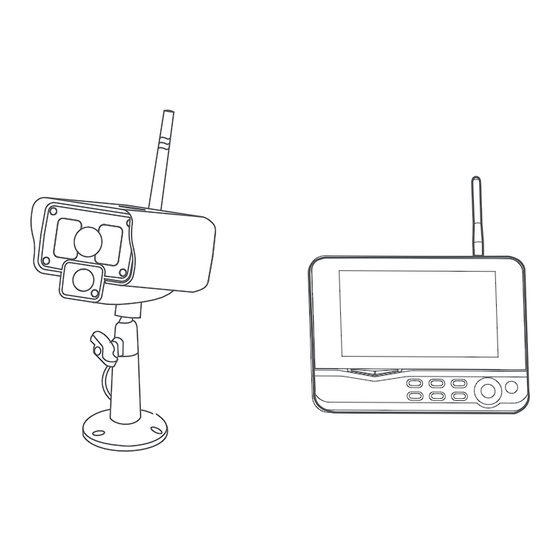

4 Kanal Digitales Funkkamera Set
Modell: Detec Secure 4 Kanal digitales Funksystem 790150
Version 1.7Ger
Bitte lesen Sie diese Anleitung VOR der ersten Benutzung aufmerksam durch.
Fehler in der Anwendung können zu Datenverlust oder Sachbeschädigung führen.
Für falsche Anwendung übernehmen wir keine Haftung!
Inhaltsverzeichnis
Verwandte Anleitungen für Detec Secure 4 Kanal Digitales Funkset 790150
Inhaltszusammenfassung für Detec Secure 4 Kanal Digitales Funkset 790150
- Seite 1 Bedienungsanleitung 4 Kanal Digitales Funkkamera Set Modell: Detec Secure 4 Kanal digitales Funksystem 790150 Version 1.7Ger Bitte lesen Sie diese Anleitung VOR der ersten Benutzung aufmerksam durch. Fehler in der Anwendung können zu Datenverlust oder Sachbeschädigung führen. Für falsche Anwendung übernehmen wir keine Haftung!
-
Seite 2: Inhaltsverzeichnis
Willkommen Funktionen Packungsinhalt Aufbau Installation Funktionen Grundfunktionen Video Aufnahme Wiedergabe Video Löschen Video Ausgabe System Einstellungen Datum / Zeit Sprache Aufnahmemodus Format SD /USB Speicherorte für Aufnahmen Anzeige der Symbole TV System System Information System Update Scan Modus Einstellungen Stumm Werkseinstellungen Helligkeit Lautstärke... -
Seite 3: Willkommen
Willkommen Dieses Produkt ist eine Heim Überwachungsanlage. Es besteht aus 4 Kameras, welche an Ein/Ausgängen, Parkplätzen etc. montiert werden können und einem SD/USB Recorder mit einem 7 Zoll Monitor. Der Monitor-DVR ist in der Lage die 4 Kanäle auf vielfältige Weise wiederzugeben, so können Sie zwischen 1 Kanal Vollbild und 4 Kanal Splitscreen wählen. -
Seite 4: Aufbau
Aufbau Antenne Infrarot LEDs Linse PIR infrarot Antennen Sensor anschluß Mikrofon Paar Link Knopf Anzeige Strom Standfuß Anzeige Stromeingang USB Anschluß Lautsprecher SD Karten Slot A V Ausgang Standfuß Stromanschluß Antenne 7"TFT-LCD Anzeige Link Anzeige Anzeigemodus Strom Anzeige Video Wiedergabe Aufnahme/Stop Video 4-Fach Anzeige Knopf OK Taste... -
Seite 5: Installation-Einrichtung
Installation-Einrichtung 1 . Installieren Sie die Kamera an einer geeigneten Stelle zur Beobachtung. Die Kamera kann auf 2 Arten montiert werden: ① Aufrechte installation: ② Überkopf installation: Installieren Sie die Kamera Installieren Sie die Kamera auf einer ebenen Unterlage. an der Decke. 2 . - Seite 6 Arbeitsweise Basic operations Schließen Sie die Kamera an das Netzteil an. Die Stromanzeige auf der Rückseite schaltet sich ein, und signalisiert Betriebsbereitschaft: Schließen Sie den Empfänger (Monitor) an das Netzteil an Drücken Sie den Ein/Ausschalter am Monitor für 2 Sekunden, oder den Ein/Ausschalter auf der Fernbedienung halten Sie dazu die Fernbedienung in Richtung Monitor.
-
Seite 7: Drücken Sie Den Anzeigeknopf
Nach erfolgter Verbindung erscheint das folgende Live Ansichtsfenster in der Anzeige des Monitors: 2011/11/05/09:30 2011/11/05/09:30 Picture display area Picture display area Zeitstempel 2011/11/05/09:30 2011/11/05/09:30 6. Drücken Sie den Anzeigeknopf um zwischen 4 Anzeigearten zu wählen: 2011/11/05/09:30 2011/11/05/09:30 Picture display area Picture display area Picture display area 2011/11/05/09:30... -
Seite 8: Videoaufzeichnung
Videoaufzeichnung Manuelle Aufnahmen: 1 . In der LIVE Ansicht drücken Sie auf oder um die gewünschte Kamera als Auf- zeichnungkamera festzulegen. 2. Drücken Sie den Aufnahme / Stopp Knopf auf dem Gerät. Das Aufnahmesymbol zeigt an, dass die Aufnahme begonnen hat. 3. -
Seite 9: Wiedergabe
PIR Aufnahme: Wird eine durch einen Menschen verursachte Bewegung erkannt. So beginnt das System mit der Aufnahme. Dies wird wie folgt ausgeführt: 1. Drücken Sie auf die MENU Taste um das Menu aufzurufen. 2. Drücken Sie oder und wählen den Punkt „AUFNAHME“ aus. Drücken Sie dann auf „OK“ zum Auswählen des Aufnahmemenüs. -
Seite 10: Video Löschen
4. Drücken Sie auf oder um das entsprechende Video auszuwählen. 5. Drücken Sie auf „OK“ zum Abspielen des Videos. Picture display area 2011/11/05/09:30 P ic t u r e d is p la y a r e a Picture display area 2011/11/05/09:30 Picture display area 2011/11/05/09:30... -
Seite 11: System Einstellungen
System Einstellungen Im Live Ansicht Modus, drücken Sie die „Menü“ Taste um in das folgende Menü zu gelangen: Drücken Sie auf oder und wählen „System“. Drücken Sie anschließend auf „OK“ um in das System Einstellungsmenü zu gelangen. System Datum / Zeit Sprache Record Mode Format SD/USB... -
Seite 12: Datum Zeit
Drücken Sie auf oder um die Optionan auszuwählen. Drücken Sie anschließend auf „OK“ zum Bestätigen. Datum Zeit Drücken Sie auf „OK“ zum auswählen der Einstellung: Datum / Zeit Datum 2013 Zeit OK: Optionen Menü : Ende Drücken Sie oder zum Auswählen Drücken Sie zum Einstellen oder... -
Seite 13: Format Sd /Usb
Formatieren SD 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder um zwischen „Abbruch“, „SD-Karte“ oder „USB Laufwerk“ zu wählen. Abbruch: Abbruch des Vorgangs und Verlassen des Menüs SD Karte: Die eingelegte SD Karte wird formatiert. USB Laufwerk: ein angeschlossenes USB Laufwerk (Festplatte etc.) wird formatiert. 3. -
Seite 14: Tv System
TV System 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „PAL“ und „NTSC“ 3. Drücken Sie auf „OK“ zum Bestätigen und Verlassen der Funktion. System Information 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. -
Seite 15: Stumm
Stumm 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „EIN“ und „AUS“. 3. Drücken Sie auf „OK“ zum Bestätigen und Verlassen der Funktion. Werkseinstellungen 1. Drücken Sie „OK“ zum Aufruf der Funktion. 2. Drücken Sie oder zur Auswahl zwischen „Abbruch“... -
Seite 16: Aufnahme
Aufnahme 1. In der Live Ansicht drücken Sie auf „Menü“ um in das folgende Menü zu gelangen. 2. Drücken Sie oder und wählen „Aufnahme“ 3. Drücken Sie auf „OK“ zum Aufruf des Menüs Aufnahme Timer Aufnahme PIR Aufnahme OK: Optionen Menü... -
Seite 17: Wiedergabe
Wiedergabe Für eine detailierte Beschreibung sehen Sie auf Seite 08 in dieser Anleitung nach. Kamera 1 . In der Live-Ansicht drücken Sie die „Menü“ Taste um in die folgende Eingabemaske zu gelangen: oder 2. Drücken Sie um die gewünschte Kamera auszuwählen. 3. -
Seite 18: Verbinden
2. Drücken Sie oder um die zu verbindende Kamera auszuwählen. 3. Drücken Sie „OK“ zum Verbinden (Pairing) der Kamera mit dem Monitor. Verbinden Verbinden.. ... -
Seite 19: Aktive
Aktive 1. Drücken Sie oder und wählen „Aktive“. Drücken Sie dann auf „OK“ um das folgende Menü aufzurufen. Aktive Kamera 1 Kamera 2 Kamera 3 Kamera 4 OK: Optionen Menü : Ende 2. Drücken Sie oder um die entsprechende Kamera auszuwählen. 3. -
Seite 20: Alarm Einstellungen
PIP Grundeinstellungen Qualität Auflösung HIGH HIGH MEDIUM OK: Optionen Menü : Ende Drücken Sie oder um wählen zwischen „Au ösung“ und „Qualität“ Drücken Sie oder um zwischen „TOP“, „High“, „Medium“ oder „LOW“ auszuwählen. Drücken Sie auf „OK“ zur Auswahl. Drücken Sie auf „MENÜ“ zum Bestatigen und Verlassen der Funktion. Alarm Einstellungen Hier können Sie einstellen ob bei ein er Bewegung ein Alarmton ertönen soll oder nicht. -
Seite 21: Eigenschaften
Eigenschaften It e m s 8 1 0 4 J M 8 1 0 5 J M 8 1 0 7 J M Im a g in g S e n s o r 1 / - in c h c o lo r C M O S V id e o R e s o lu t io n 6 5 6 x 4 8 8... -
Seite 22: F A Q
F A Q 1. Warum zeigt der Monitor kein Bild an, obwohl die kamera angeschlossen ist? Antwort: 1. Bitte prüfen Sie on die betre ende Kamera auf „Aktiv“ gesetzt ist. 2. Bitte prüfen Sie ob alle kameras über PAIRING verbunden sind. Erneuern Sie ggf. die Verbindung durch erneutes Verbinden (Pairing). -
Seite 23: Fehlerbehebung
Fehlerbehebung Symptome Lösungen Stellen Sie sicher, das die Netzteile angeschlossen sind und der Empfänger sowie die Kameras eingeschaltet sind. Keine Anzeige Führen Sie eine Neupaarung der Kamera mit dem Empfänger durch. Sehen Sie dazu in der Anleitung für detailierte Anweisungen nach. Fehlerhafte USB Anschlüsse oder Geräte. - Seite 24 Modell: Detec-Secure 4 Kanal Digitales Funkset 790150 EU Umweltschutzverordnung Diese Symbole weisen darauf hin, dass dieses Produkt gemäß WEEE-Richtlinie 2002/96/EG (Richtlinie über Elektro- und Elektronik-Altgeräte), Batterien-Richtlinie (2006/66/EG) und/ oder nationalen Gesetzen zur Umsetzung dieser Richtlinien nicht über den Hausmüll entsorgt werden darf.
