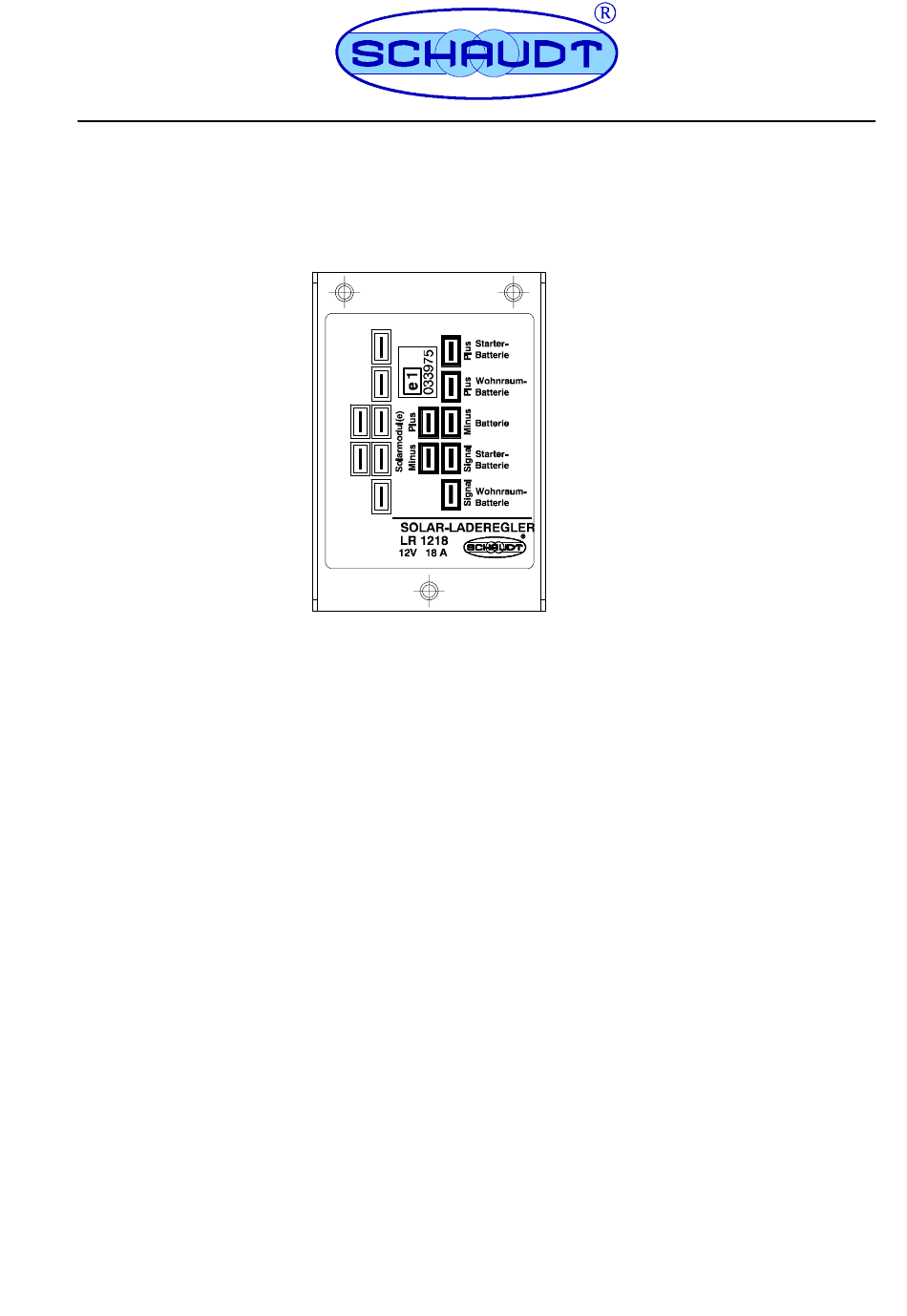

E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
822.212 BA / DE
Bedienungsanleitung
Solar-Laderegler LR 1218
Inhaltsverzeichnis
1
1.1
1.2
2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
5
6
7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
3
3
3
4
. . . . . . . . . .
4
4
5
Stand: 08.01.2015
Inhaltsverzeichnis
Verwandte Anleitungen für Schaudt LR 1218
Inhaltszusammenfassung für Schaudt LR 1218
-
Seite 1: Inhaltsverzeichnis
..........E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 822.212 BA / DE... -
Seite 2: Sicherheitshinweise
Bedienungsanleitung Solar-Laderegler LR 1218 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 3: Einleitung
Die Bedienungsanleitung im Fahrzeug immer mitführen. Alle Sicherheitsbe- stimmungen auch an andere Benutzer weitergeben. Verwendung Der Solar-Laderegler LR 1218 hat die Aufgabe, die Batterien des Reisemo- bils über die angeschlossenen Solarmodule zu laden. Der Solar-Laderegler begrenzt und regelt die Ladespannung der Batterien. Der Solar-Laderegler... -
Seite 4: Technische Daten
Nennstrom gesamt = 16 A nenn Geeignete Elektroblocks Elektroblöcke der Fa. Schaudt GmbH mit separatem Anschluss für Solar- EBL ... strom Elektroblöcke der Fa. Schaudt GmbH mit einem Nachrüstadapter für die Ladung der Starterbatterie Verwendungszweck und Funktionen im Einzelnen Ladespannung begrenzt Bei ausreichender Ladespannung der Solarmodule lässt der Solar-Ladereg-... -
Seite 5: Anhang
Bedienungsanleitung Solar-Laderegler LR 1218 Anhang EG-Konformitätserklärung Hiermit bestätigt die Firma Schaudt GmbH, dass die Bauart des Geräts den folgenden einschlägigen Bestimmungen entspricht: Richtlinien über elektromagnetische Verträglichkeit 2004/104/EG vom 14.10.2004 2005/49/EG vom 25.07.2005 2005/83/EG vom 23.11.2005 EG-Genehmigungszeichen e1 033975 Das Original der EG-Konformitätserklärung liegt vor und kann jederzeit ein- gesehen werden. -
Seite 6: Fehlerprotokoll
Bedienungsanleitung Solar-Laderegler LR 1218 Fehlerprotokoll Im Schadensfall bitte defektes Gerät zusammen mit dem ausgefüllten Fehlerprotokoll zum Hersteller schicken. Gerätetyp: _______________________ Artikel-Nr.: _______________________ Fahrzeug: Hersteller: _______________________ Typ: _______________________ Eigenbau? Nein Nachrüstung? Nein Folgender Defekt liegt vor (bitte ankreuzen): keine Batterieladung bei angeschlossenen Solarmodulen... - Seite 7 ......E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de 822.212 BA / DE...
-
Seite 8: Sicherheitshinweise
Montageanleitung Solar-Laderegler LR 1218 Sicherheitshinweise Bedeutung der Sicherheitshinweise GEFAHR! Die Nichtbeachtung dieses Zeichens kann zur Gefährdung von Leib und Leben führen. WARNUNG! Die Nichtbeachtung dieses Zeichens kann zu Verletzungen von Personen führen. ACHTUNG! Die Nichtbeachtung dieses Zeichens kann zu Schäden am Gerät oder an angeschlossenen Verbrauchern führen. -
Seite 9: Einleitung
Gerätes. Die angegebenen Sicherheitshinweise sind unbedingt anzu- wenden. Neben der Montageanleitung immer auch die zugehörige Bedienungsanlei- tung beachten. Lieferumfang Zum Lieferumfang des Solar-Ladereglers LR 1218 gehört: 1 Solar-Laderegler LR 1218 Anschluss-Satz für die verschiedenen Anwendungen Bedienungsanleitung Montageanleitung Bild 1 Lieferumfang Solar-Laderegler LR 1218 Pos. -
Seite 10: Mechanischer Einbau
Für die Anwendungsfälle, bei denen ein Anschluss an einen Elektroblock " EBL ... der Fa. Schaudt über mitgelieferte Kabel erfolgt, muss der Solar- Laderegler in unmittelbarer Nähe des Elektroblocks eingebaut werden. Für die anderen Anwendungsfälle ist ebenfalls ein trockener und ausrei- "... -
Seite 11: Elektrischer Anschluss
Montageanleitung Solar-Laderegler LR 1218 Elektrischer Anschluss ACHTUNG! Ausgangsspannung des Ladereglers nicht zur direkten Versorgung ohne Batterie geeignet! Fehlfunktionen oder Beschädigung angeschlossener Verbraucher: Den Solar-Laderegler nicht ohne Batterie betreiben. Bevor die Batterie gewechselt oder ausgebaut wird, den Stecker ”Plus Solarmodul(e)” am Solar-Ladereglers ziehen. - Seite 12 Montageanleitung Solar-Laderegler LR 1218 LR 1218 Bild 2 Schaltbild Anschluss LR 1218 an Starterbatterie und Wohnraumbatterie Pos. Bezeichnung Sicherung Ladestrom Starterbatterie (20A) Sicherung Ladestrom Wohnraumbatterie (20A) Starterbatterie Wohnraumbatterie Solarmodul(e) LR 1218 Solar-Laderegler für Anzeigetafel (optional) Anschluss-Reihenfolge Den Anschluss auf der Front des Solar-Ladereglers in folgender Reihenfolge durchführen:...
-
Seite 13: Anschluss An Einen Elektroblock Ebl
Anschlusskabel EBL ... (Ladeströme Batterien) LR 1218 schwarz braun weiß braun Bild 3 Schaltbild Anschluss LR 1218 an EBL ... mit DT ... / LT ... Pos. Bezeichnung Kabel mit Anschluss-Stecker Elektroblock: -- X1 braun Minus Batterie -- X2 rot... -
Seite 14: Anschluss An Einen Elektroblock Ebl
Kfz-Flachstecksicherung 20 A oder 15 A (je nach EBL ...) Kfz-Flachstecksicherung Flachsteckhülse 6,3 x 0,8 (blau) Adapterkabel EBL ... (Ladestrom Starterbatterie) Anschlusskabel EBL ... (Ladestrom Caravanbatterie) LR 1218 schwarz braun gelb braun schwarz braun Bild 4 Schaltbild Anschluss LR 1218 an EBL ... Stand: 08.01.2015 822.212 MA / DE... -
Seite 15: Blockschaltbild/Anschlussplan
Montageanleitung Solar-Laderegler LR 1218 Pos. Bezeichnung Kabel mit Anschluss-Stecker Elektroblock: -- X1 braun Minus Batterie -- X2 am Stecker abtrennen, dadurch nicht belegt -- X3 schwarz + Wohnraumbatterie Adapterkabel Elektroblock -- Ya an vorhandenes Kabel vom Elektroblock -- Yb an Elektroblock... -
Seite 16: Erstinbetriebnahme
Montageanleitung Solar-Laderegler LR 1218 Erstinbetriebnahme Prüfungen vor Erstinbetriebnahme Vor der Inbetriebnahme Sicherstellen, dass alle Anschlüsse richtig vorgenommen wurden (nur im " Rahmen der Erstinbetriebnahme). Sicherstellen, dass (je nach Anwendungsfall) die Batterien oder der Elek- " troblock angeschlossen sind. Wenn der Solar-Laderegler an einen Elektroblock angeschlossen ist, si- "... -
Seite 17: Elektrische Daten
Montageanleitung Solar-Laderegler LR 1218 Elektrische Daten Nennspannung 12 V Regelprinzip pulsweitenmodulierter Serienregler Ladekennlinie (mit Solarmodul) IU Ladeschluss-Spannung 14,2 V Wohnraumbatterie (hat Vorrang) 14,2 V Starterbatterie Eigenverbrauch Solar- ca. 4,5 mA (bei abgedunkeltem Solarmodul) Laderegler Geeignete Batterien 6-zellige Blei-Saure- und Blei-Gel-Batterien ab 55 Ah Geeignete Solarmodule typ. - Seite 18 Montageanleitung Solar-Laderegler LR 1218 (Leerseite) Stand: 08.01.2015 822.212 MA / DE...
