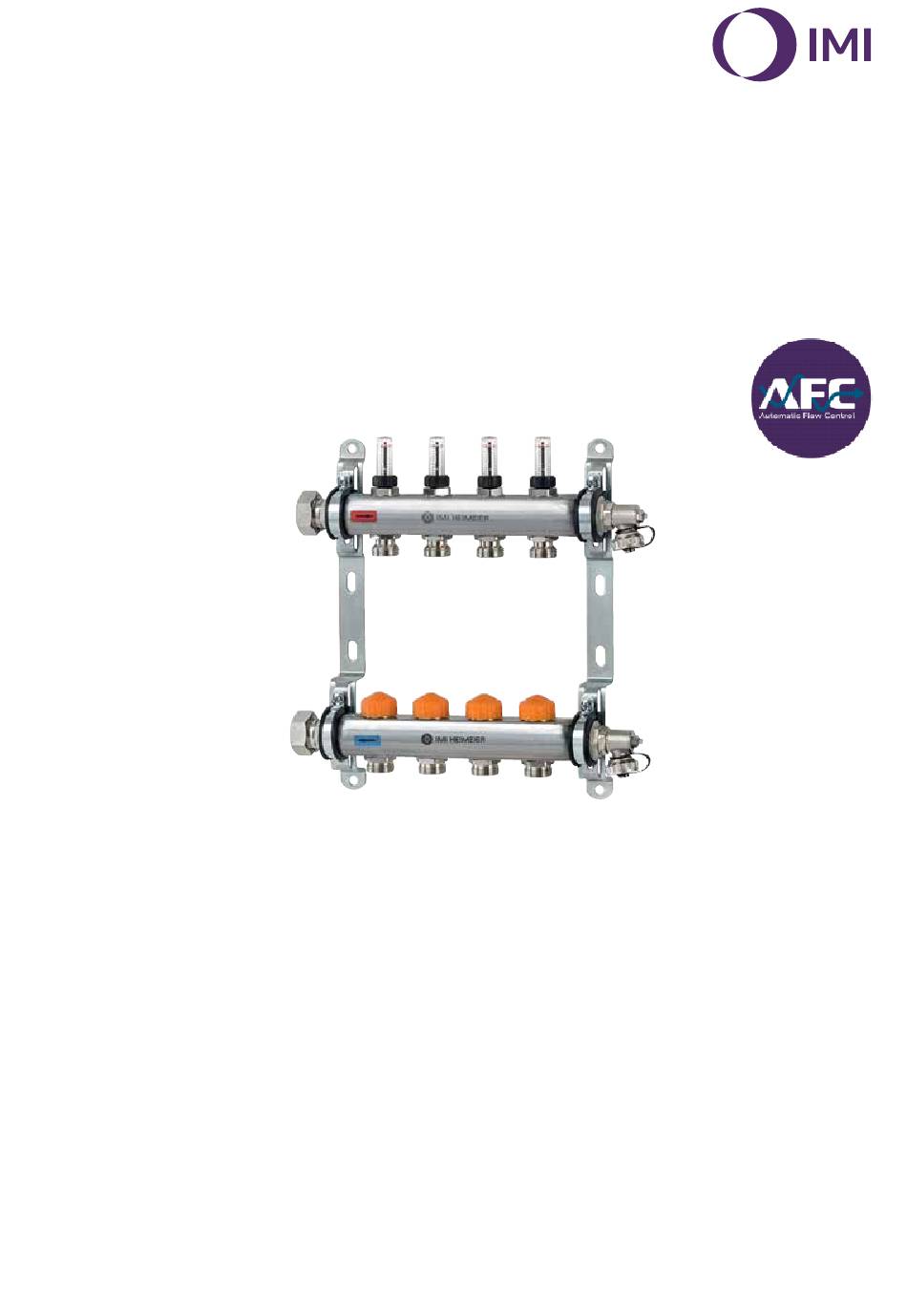

- Seite 1 Climate Control IMI Heimeier Dynacon Eclipse Fußboden-Heizkreisverteiler Mit automatischer Durchflussregelung Breakthrough engineering for a better world...
-
Seite 2: Hauptmerkmale
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Dynacon Eclipse Der Durchfluss der einzelnen Heizkreise wird bei Dynacon Eclipse direkt in l/h eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird kontinuierlich angepasst. D. h. bei einem Überangebot, z. B. aufgrund schließender Nachbarkreise, regelt Dynacon Eclipse den Durchfluss... -
Seite 3: Funktion
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Aufbau Eclipse Thermostat-Oberteil mit automatischer Durchflussregelung 1. Die starke Druckfeder in Kombination mit hoher Stellkraft stellt sicher, dass das Ventil nach längerem Schließen nicht festsitzt 2. IMI Heimeier Anschlusstechnologie M30x1,5 für Thermostat-Köpfe oder Stellantriebe 3. -
Seite 4: Anwendung
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Anwendung Der Durchfluss der einzelnen Heizkreise wird bei Dynacon Eclipse direkt in l/h eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellt Durchfluss wird kontinuierlich angepasst. D. h. bei einem Überangebot, z. -
Seite 5: Bedienung
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Bedienung Durchflusseinstellung Stirnseitige und seitliche Ablesbarkeit Die Einstellung kann zwischen 3 und 30 (30 bis 300 l/h) stufenlos gewählt werden. Mit dem Einstellschlüssel (Art.-Nr. 3930-02.142 ) oder Automatic Flow Control Maulschlüssel SW 11 kann nur der Fachmann die Einstellung 11 mm vornehmen oder verändern. -
Seite 6: Technische Daten
Lösung: Massenstrom m = Q / (c · Δt) = 1120 / (1,163 · 8) = 120 kg/h Einstellwert Durchflussregler am Dynacon Eclipse Verteiler: = 12 Geringste Durchflusstoleranzen 30 - 150 l/h: 17 kPa 150 - 300 l/h: 25 kPa... - Seite 7 IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Artikel Dynacon Eclipse Fußboden-Heizkreisverteiler Heizkreise Artikel-Nr. 4024052964819 9340-02.800 4024052964918 9340-03.800 4024052965014 9340-04.800 4024052965113 9340-05.800 4024052965212 9340-06.800 4024052965311 9340-07.800 4024052965410 9340-08.800 4024052965519 9340-09.800 4024052965618 9340-10.800 4024052965717 9340-11.800 4024052965816 9340-12.800 Anschlusssets Anschluss-Set 1 mit Globo Kugelhähnen, DN 20 mit roter Verschlusskappe im Vorlauf und blauer Verschlusskappe im Rücklauf.
- Seite 8 IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Anschluss-Set 4 mit Globo Kugelhahn DN 20 einschl. Distanzstück für Wärmemengenzähler im Rücklauf Globo Kugelhähne mit Anschluss G1/4 für Direktmessung im Vorlauf und Rücklauf. Artikel-Nr. 9,90 4024052775613 9339-04.800 Kvs = m /h bei einem Druckverlust von 1 bar und voll geöffnetem Ventil.
- Seite 9 IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Thermometer für Globo Zum Nachrüsten durch Austauschen der Verschlusskappe. Temperaturbereich von 0 °C bis 120 °C. Artikel-Nr. 4024052423316 0600-00.380 blau 4024052460618 0600-01.380 Verteilerschränke Unterputzschrank, Einbautiefe 110–150 mm. Mindest-Einbautiefe 125 mm für Anschlussset 5 beachten! Größe...
- Seite 10 IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Klemmleiste Für die Verdrahtung von Artikel-Nr. Raumthermostaten mit Wechslerkontakt 4024052891115 1612-00.000 und elektrothermischen Stellantrieben. Geeignet für Fußbodenheizung und Fußbodenkühlung (Sommer/Winter- Betrieb). Über ein externes Signal kann zwischen Heizen und Kühlen umgeschaltet werden. Durch die Pumpenlogik kann eine Pumpe energieoptimiert angesteuert werden.
- Seite 11 IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Klemmverschraubung für Alu/PEX Verbundrohr nach Ø Rohr Artikel-Nr. DIN 16836. 16x2 4024052137312 1331-16.351 Anschluss Außengewinde G3/4 nach DIN EN 16313 (Eurokonus). Messing vernickelt. Anschlussverschraubung Zum Klemmen von Kunststoff-, Kupfer-, Artikel-Nr. Präzisionsstahl- oder Verbundrohr.
-
Seite 12: Baumaße Verteiler Und Anschlusssets
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Baumaße Verteiler und Anschlusssets 50 50 50 9339-01.800 9339-02.800 9339-01.800 + 9339-02.800 + 9339-03.800 + 9339-03.800 + 9339-00.362 9339-00.362 9339-04.800 9339-05.800 Heizkreisverteiler, Heizkreise Länge [mm] Länge inkl. Set 1 + 50 mm Bogen*) Schrankgröße... -
Seite 13: Baumaße Verteilerschränke
IMI Heimeier / Fußbodenheizungsregelung / Dynacon Eclipse Baumaße Verteilerschränke 9339-80/81..800 110-150 Schrank Rohbau Größe B x H [mm] B x H [mm] Unterputzschrank, Einbautiefe 110 - 150 mm 490 x 710 510 x 730 575 x 710 595 x 730... - Seite 14 Die in dieser Broschüre gezeigten Produkte, Texte, Bilder, Zeichnungen und Diagramme können ohne Vorankündigung und Angabe von Gründen von IMI Hydronic Engineering (Teil von Climate Control, einem Sektor von IMI plc) geändert werden. Um die aktuellsten Informationen über unsere Produkte und Spezifikationen zu erhalten, besuchen Sie bitte unsere Website unter climatecontrol.imiplc.com (Länder-/Spracheinstellung ggflls.
