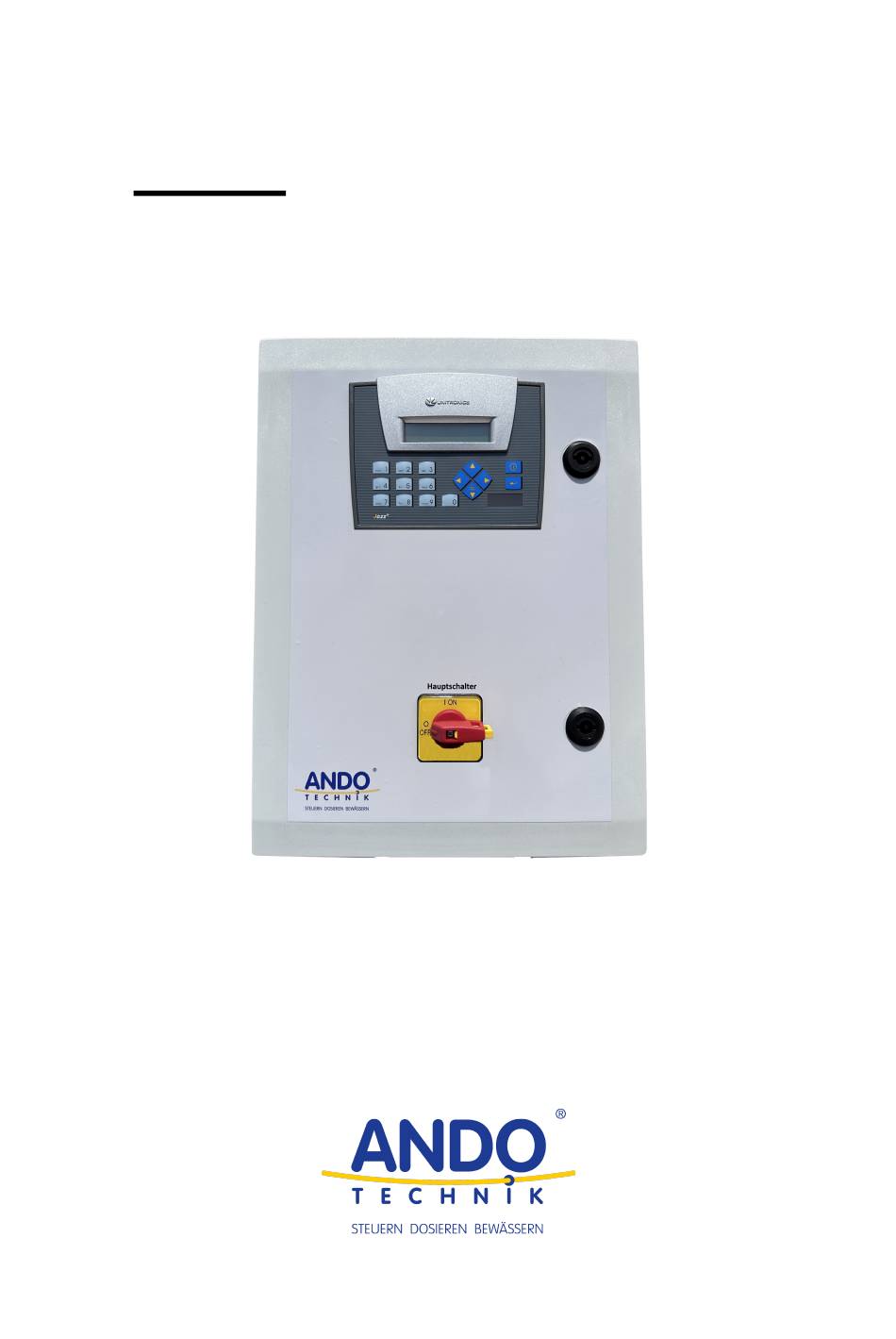

- Seite 1 BETRIEBSANLEITUNG FluMaster Basic S 400D2 Version 1.0...
- Seite 2 ©2025 ANDO Technik GmbH Alle Rechte, einschließlich der fotomechanischen Wiedergabe und der Speicherung in elektroni- schen Medien, bleiben der ANDO Technik GmbH vorbehalten. Eine gewerbliche Nutzung oder Weitergabe der in diesem Produkt verwendeten Texte, gezeigten Modelle, Zeichnungen und Fotos ist nicht zulässig. Die Anleitung darf ohne vorherige schriftliche Zustimmung weder teilweise noch ganz reproduziert, gespeichert oder in irgendeiner Form oder mittels irgendeines Mediums übertragen, wiedergegeben oder übersetzt werden.
-
Seite 3: Eu-Konformitätserklärung
Hofschläger Deich 40, 21037 Hamburg Tel.: 040/822 45 65 0 E-Mail: info@ando-technik.de erklärt hiermit, dass das Produkt FluMaster Basic S 400D2 auf welches sich diese Erklärung bezieht, mit folgenden Richtlinien bzw. Normen übereinstimmt: • Richtlinie 2014/30/EU Elektromagnetische Verträglichkeit • Richtlinie 2014/35/EU Niederspannungsrichtlinie –... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Informationen Zugehörigkeit ..........Mitgeltende Unterlagen . -
Seite 5: Allgemeine Informationen
1 Allgemeine Informationen 1.1 Zugehörigkeit Diese Betriebsanleitung ist gültig für das folgende Produkt: FluMaster Basic S 400D2 Bei Nichtbeachtung der Betriebsanleitung – insbesondere der Sicherheitshinweise – sowie beim eigenmächtigen Umbau des Gerätes oder dem Einbau von Nicht-Originalersatzteilen erlischt automatisch der Garantieanspruch. Für hieraus resultierende Schäden übernimmt der Hersteller keine Haftung. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise Abbildung 1.4.2: Warnung vor elektrischem Schlag 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Umwelt und die Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadensersatzansprüche führen. -
Seite 7: Montage, Inbetriebnahme Und Wartung
2 Montage, Inbetriebnahme und Wartung 2.1 Montage Die Steuerung muss auf einer senkrechten, ebenen und ausreichend stabilen Fläche montiert werden. Um eine unzulässige Erwärmung zu vermeiden, sollte ein gut belüfteter Ort ohne direkte Sonneneinstrahlung gewählt werden. Um eine ausreichende Belüftung zu gewährleisten, muss ein seitlicher Abstand von 20cm um das Gehäuse frei bleiben. -
Seite 8: Funktionsbeschreibung
3 Funktionsbeschreibung Abhängig von der eingestellten Betriebsart werden mit der Steuerung FluMaster Basic S 400D2 bis zu zwei Wasserpumpen intelligent über einen gemeinsamen Druckaufnehmer (bauseits oder als Zubehör) gesteuert. Der Wassedruck wird gemessen, digital angezeigt und ausgewertet. Es können Sensoren mit den Normsignalen 4..20mA oder 0..10V angeschlossen werden. Der maxi- male Systemdruck kann dem verwendetem Sensor entsprechend in einem Bereich von 2-25bar eingestellt werden. -
Seite 9: Inbetriebnahme
4 Inbetriebnahme Nach der Montage der Steuerung müssen die elektrischen Verbindungen von einer geeigneten Fachkraft gemäß der beiliegenden Schaltpläne hergestellt werden. Achtung: Arbeiten an der Steue- rung sind nur im spannungsfreien Zustand zulässig! Anschließend muß der Motorschutzschalter entsprechend derStromaufnahme der Pumpe eingestellt werden und die Programmierung der Steuerung erfolgen. - Seite 10 4 Inbetriebnahme Abbildung 4.0.1: Menüstruktur Nach Abschluss der Programmierung verlässt man die Menüebene durch Betätigen der ’I’ Taste. Es wird der aktuelle Systemdruck und die Betriebszustände der Wasserpumpe angezeigt. Zeigt das Display in der rechten Ecke das Kürzel ’ST’, so liegt eine Fehlermeldung an. Durch Betätigen der ’I’...
-
Seite 11: Menü Sensor- Und Zeitverhalten
5 Menü Sensor- und Zeitverhalten 5.1 Sensortyp An die Steuerung können Drucksensoren mit einem Ausgangssignal von 4-20mA oder 0-10V und einem Messbereich von 2-25bar direkt angeschlossen werden. Für eine 4-20mA Messung muss der Sensortyp ’0’ und für eine 0-10V Messung der Typ ’1’ ausgewählt werden. 5.2 Messbereich Sensor In diesem Menü... -
Seite 12: Einschaltverzögerung
5.9 Einschaltverzögerung 1-2 5.9 Einschaltverzögerung 1-2 Einstellbare Einschaltverzögerung für die Wasserpumpen. Es können Werte zwischen 0 und 59 Sekunden eingestellt werden. 5.10 Abschaltverzögerung 1-2 Einstellbare Abschaltverzögerung für die Wasserpumpen. Es können Werte zwischen 0 und 59 Sekunden eingestellt werden. -
Seite 13: Menü Grundeinstellungen
6 Menü Grundeinstellungen 6.1 Spitzenlastbetrieb Wird der Spitzenlastbetrieb deaktiviert, so wird in Betriebsarten mit zwei oder drei Wasserpumpen nur die Grundlastpumpe geschaltet. 6.2 Art des Grundlastwechsels Für den Wechsel der Grundlastpumpe kann in diesem Menü zwischen dem zeitlichen und dem zyklischen Pumpenwechsel ausgewählt werden. - Seite 14 6.6 Betriebsarten kein automatischer Betrieb. Dieser wird erst wieder nach dem Verlassen aufgenommen. Während des Handbetriebes auftretende Störungen wie Trockenlauf, Pumpenstörung oder Überdruck, verhindern das Einschalten der jeweiligen Pumpe bzw. Beenden den Betrieb. In den Betriebsarten zwei und drei versucht die Steuerung bei einer Pumpenstörung den System- druck gemäß...
-
Seite 15: Ein- Und Ausgänge Der Steuerung
7 Ein- und Ausgänge der Steuerung 7.1 Sensoren Eine Drucksensor mit 4-20mA Ausgang muss an den Klemmen X2 1 und 2 angeschlossen werden. Ein 0-10V Sensor wird an den Klemmen 3-5 gemäß Schaltplan angeschlossen. 7.2 Externer Alarm Für das Auslösen des Alarms muss der Kontakt an den Klemmen X2 6 und 7 geöffnet werden (im Auslieferzustand sind die Kontakte gebrückt). -
Seite 16: Fehlermeldungen
8 Fehlermeldungen Die folgenden Fehlermeldungen werden von der Steuerung erkannt: - Motorschutzschalter Pumpen 1-2 - Pumpe - Überdruckalarm - Unterdruckalarm - Externer - externer Alarm (z.B. Trockenlauf) - Sensorfehler Jede dieser Störmeldungen hat das Schalten des Alarmrelais zur Folge. -
Seite 17: Technische Daten
9 Technische Daten Tabelle 9.1: Technische Daten Spannungsversorgung 3 x 400V/50Hz Steuerspannung 24VDC Vorsicherung siehe Schaltplan Strombereich siehe Typenschild Pumpenleistung max. 4,0kW Spannung Schwimmerschalter 24VDC Sammelstörung 50VAC oder DC, maximal 2A resistiv Schutzart IP54 Stromeingang 4-20mA Impedanz 154Ohm Spannungseingang 0-10V Impedanz 20kOhm Arbeitstemperatur 0 bis 40°C nicht kondensierend Lagertemperatur...
