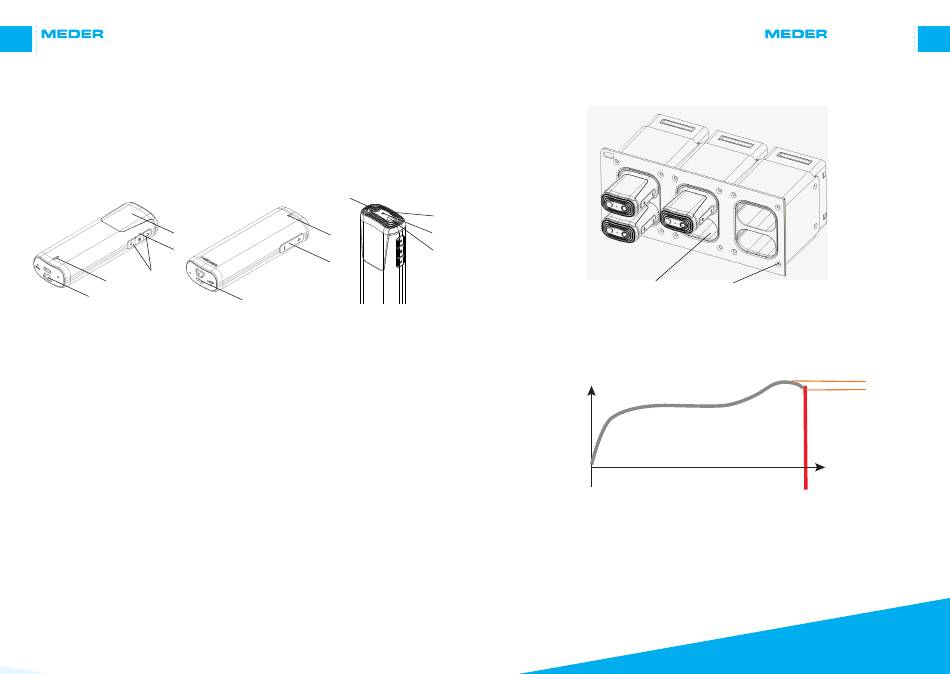

Teilebezeichnungen und Bedienelemente

4. T eilebezeichnungen und Bedienelemente
Sender/Empfänger
1
10
9
2
12
1. Display
2. LED
3. Öse für Umhängeband
4. Ohrhörer-/Headsetbuchse
5. LED (Laden)
6. IR-Diode
7. „On/Off"-Taste
8. Lautstärke-Tasten
9. Pfeil-Tasten
10. Enter-Taste
11. USB-C Buchse (Laden/Datenaustausch)
12. PogoPins (Laden)
4
3
8
11

Ladesysteme

5
6
7
Bei der MEDER Ladetechnik wird ein Akku mit einem konstanten Strom
geladen. Der Spannungsverlauf wird überwacht und zeigt folgendes Muster:
Lade-
Spannung U
Beim Ladevorgang steigt die Spannung des Akkus immer weiter an.
Ist der Akku voll, so erreicht seine Ladespannung jedoch ein Maximum und
fällt bei weiterem Stromfluss wieder leicht ab. Dieser leichte Spannungsabfall
(daher: −ΔU), wird von der Ladeelektronik erkannt und der Ladecontroller
schaltet von Schnellladung auf Erhaltungsladung um. Außerdem wird der
Temperaturbereich während der Aufladung ständig überwacht.
Teilebezeichnungen und Bedienelemente
Ladeschacht Befestigungsschraube
Abschaltzeitpunkt
BasicGuide2
7
Spannungs-
abfall wird
erkannt
Zeit
