Kransysteme
Montage-, Betriebs- und Wartungsanleitung
für
ABUS

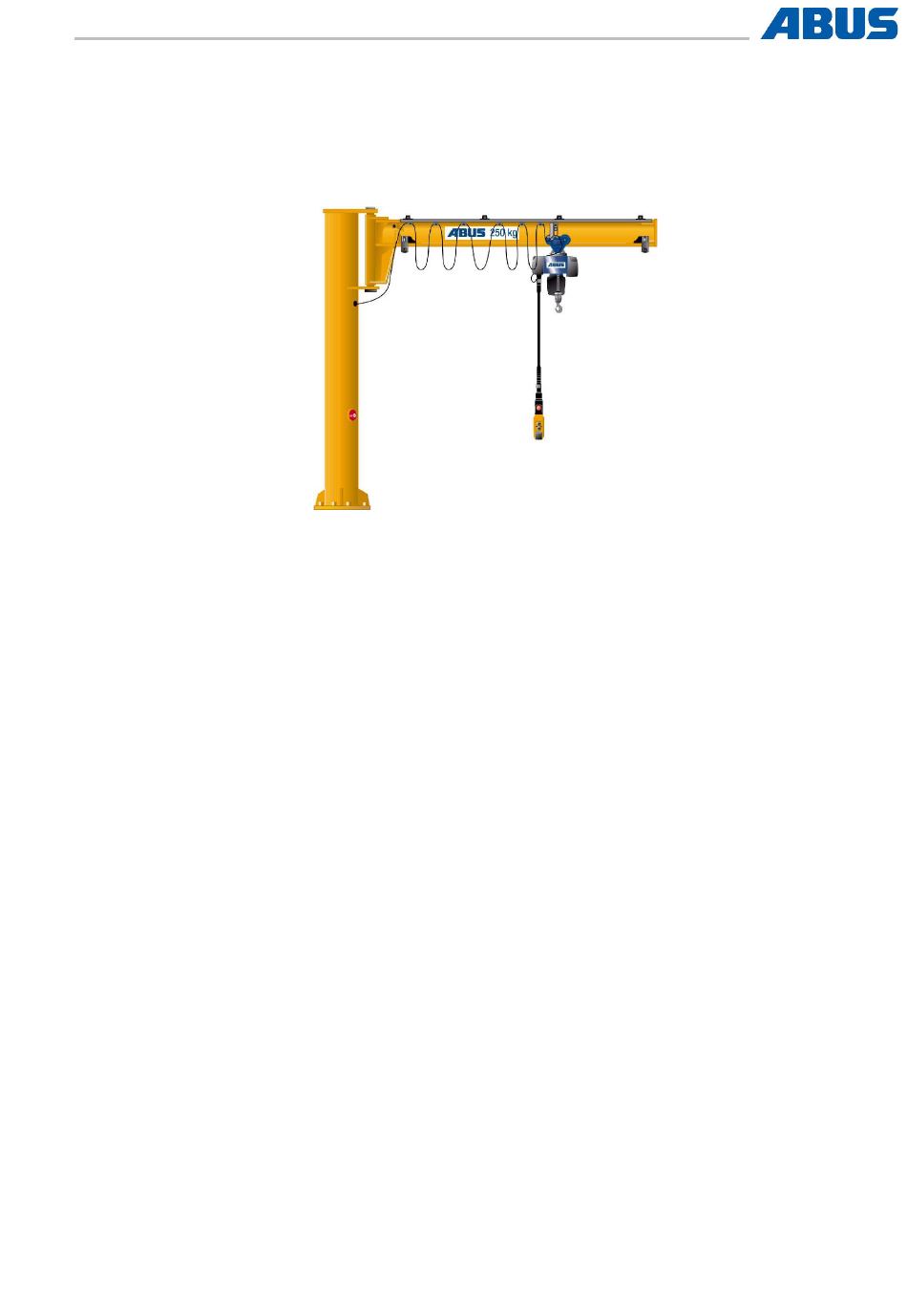

Säulendrehkran
–
LSX
Typ
Serien-Nr.:
____________________
Auftrags-Nr.:
____________________
Hersteller
ABUS Kransysteme GmbH
Sonnenweg 1
D - 51647 Gummersbach
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu
Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster–Eintragung vorbehalten.
Diese Betriebsanleitung gilt für ein deutschsprachiges Empfängerland und eine deutschspra-
chige Fachkraft als Anwender.
AN 120269.002_DE
Tel. 02261 / 37-0
Fax. 02261 / 37247
info@abus-kransysteme.de
24.11.2023
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Abus LSX

Inhaltszusammenfassung für Abus LSX

  • Seite 1 – Serien-Nr.: ____________________ Auftrags-Nr.: ____________________ Hersteller ABUS Kransysteme GmbH Tel. 02261 / 37-0 Sonnenweg 1 Fax. 02261 / 37247 D - 51647 Gummersbach info@abus-kransysteme.de Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Beschreibung ... . . Ausleger ......2.5.1 Vormontage des Auslegers Kran...

  • Seite 3: Beschreibung

    1. Die Montage ist mit der nötigen Sorgfalt nach den Es gibt drei verschiedene Baugrößen des Schwenkkra- vorliegenden Anleitungen mit fachkundigem Per- nes LSX / LWX. Diese lassen sich wiederum zusam- sonal durchzuführen. menfassen in zwei Ausführungen, die sich hinsichtlich 2.
  • Seite 4 1. Baugröße LX 25 (kein Zapfen am Ausleger) Identifizierungsmerkmal LX 25: A = 548 mm Bild 1 Eine Besonderheit bei dieser Ausführung ist die Bremsschraube. Sie ermöglicht das Einstellen eines individuellen Schwenkwiderstandes. Seite 4 Stand : 24.11.2023...
  • Seite 5 2. Baugröße LX 36 (Auslegerzapfen ø 40 mm) Baugröße LX 200 (Auslegerzapfen ø 50 mm) Identifizierungsmerkmal LX 36: A = 610 mm LX 200: A = 812 mm Bild 2 AN 120269.002_DE Seite 5...

  • Seite 6: Verankerung Und Befestigung

    Verankerung und Befestigung Achtung! Da durch die Anordnung der Ankerschrau- ben die Lage des Schwenkbereiches festge- legt wird, ist bei allen Verankerungsvarianten zu beachten, daß die Verankerungsschrau- ben so gesetzt werden, daß bei der Montage 2.3.1 Allgemeines der Säule die geforderte Lage des Schwenk- bereiches auch tatsächlich realisiert werden Schwenkkranverankerungen sind unter Einhaltung kann.

  • Seite 7: Säule

    Säule 2.4.2 Aufstellen der Säule Die Montage der Säule darf erst nach dem Abbinden 2.4.2.1 Aufrichten der Säule des Betons (bei Fundament mit Ankerschrauben oder Idealanker) bzw. des Vergussmörtel (bei Ankern der Zwischenplatte für Stahlbetonbodenbefestigung) durchgeführt werden! Bei Befestigung mittels Dübel ist vor Montage der Säule die Aushärtezeit der Dübel abzuwarten.

  • Seite 8: Ausleger

    Ausleger 2.5.1 Vormontage des Auslegers unabhängig von der Säule Baugröße L25 Baugröße L36 / L200 Bild 6 Seite 8 Stand : 24.11.2023...
  • Seite 9 Anzugsmoment des Puffers: MA=20Nm kennbar aufzukleben. 3. Die Schutzstopfen (10) sind zu entfernen. _________________________________ 2.5.1.1 Montageanleitung eines ABUS Klemmpuffer Typ: Alpha , Beta , Gamma Achtung! Die Klemmpuffer dürfen aus statischen Grün- Zuerst den Puffer auf der Konsolenseite montieren. den in ihrer Lage nicht verändert werden.

  • Seite 10: Einsetzen Des Auslegers

    2.5.1.2 Hebezeug Reihenfolge: 1. Tellerfeder = großer Durchmesser nach oben, kleiner nach unten zeigend 2. Tellerfeder = kleiner Durchmesser nach oben, großer nach unten zeigend 3. Tellerfeder = wie die erste Feder 6. Mit der oberen der beiden Muttern (6) einen indivi- duellen Schwenkwiderstand einstellen.

  • Seite 11: Elektroinstallation

    2.5.2.2 Baugröße L36 / 200 4. Die Schrauben (1) abschließend mit den im Fol- genden angegebenen Anzugsmoment MA fest zu- ziehen. Bild 10 Anzugsmo- Baugröße Gewinde ø Material ment [Nm] MA = 35 L 36 MA = 80 MA = 80 L200 MA = 200 5.

  • Seite 12: Auslegerelektrik

    Die Hängetaster–Steuerleitung (22) in das entspre- Befestigungskonsolen (19) auf dem Oberflansch des chende Steckerunterteil am Kettenzug einstecken (An- Auslegers in gleichmäßigen Abständen verteilen und schluss des Kettenzuges, Betriebsanleitung ”ABUS– mit den Spannpratzen (11) fest klemmen. Die Träger Kettenzug”). müssen seitlich etwa 50mm überstehen.

  • Seite 13: Abschließende Arbeiten

    Gehören die Verbindungselemente zur Verbindung von Säulenfuß und Zwischenplatte und die Gewinde- stangen für die Zwischenplatten zum ABUS – Lieferum- fang, so werden diese in der Festigkeitsklasse 5.6 ge- liefert. Die in der nachfolgenden Tabelle angegebenen Anzugsdrehmomente sind durch ein gleichmäßiges...

  • Seite 14: Untergießung Des Kranes

    Als Trockenmörtel wird gleichwertig) erst nach etwa 4–wöchigem Betrieb – der Pagel---Schnellvergussmörtel V2/40 oder gleich- auch bei von ABUS durchgeführter Montage – durch wertiger empfohlen. den Kranbetreiber vorzunehmen, da erfahrungsge- mäß während dieser Zeit Setzungen im Betonfunda- ment auftreten, die durch ein Nachstellen der Muttern 2.7.2.3...

  • Seite 15: Wartung

    Abgenutzte oder schadhafte Teile müssen bei der War- sprechen. tung ersetzt werden. Für den sicheren Betrieb des Kra- 3. Bei erschwerten Betriebsbedingungen und/oder nes ist es erforderlich, nur ABUS–Originalteile zu ver- besonders ungünstigen Umgebungseinflüssen wenden. Nur bei Einsatz der ABUS–Originalteile (Gase, Säure– oder Laugenbäder, Kühlräume, können evtl.

  • Seite 16: Störungen - Ursache - Beseitigung

    Siehe Kapitel 2.7.1 “Endgültiges zugsrichtung senkrecht Schwenkkranes Ausrichten des Kranes” Reparaturen ABUS übernimmt für Schäden aus nicht sachgemäß und von nicht autorisierten Per- Achtung! sonen durchgeführten Reparaturen am Kran Reparaturen dürfen nur durch entsprechen- keinerlei Haftung. des Fachpersonal durchgeführt werden.

  • Seite 17: Entsorgung, Außerbetriebnahme

    Entsorgung, Außerbetriebnahme Die Entsorgung der ABUS–Produkte nach Wegfall der weitgehender Wartungsfreiheit. Nutzung ist umweltverträglich. Einzelheiten der Entsorgung und Wiederverwertbar- ABUS ist Hersteller von Kranen, Hebezeugen und keit der Bauelemente sind der folgenden Übersicht zu Komponenten für Kransysteme. Es handelt sich um entnehmen.
