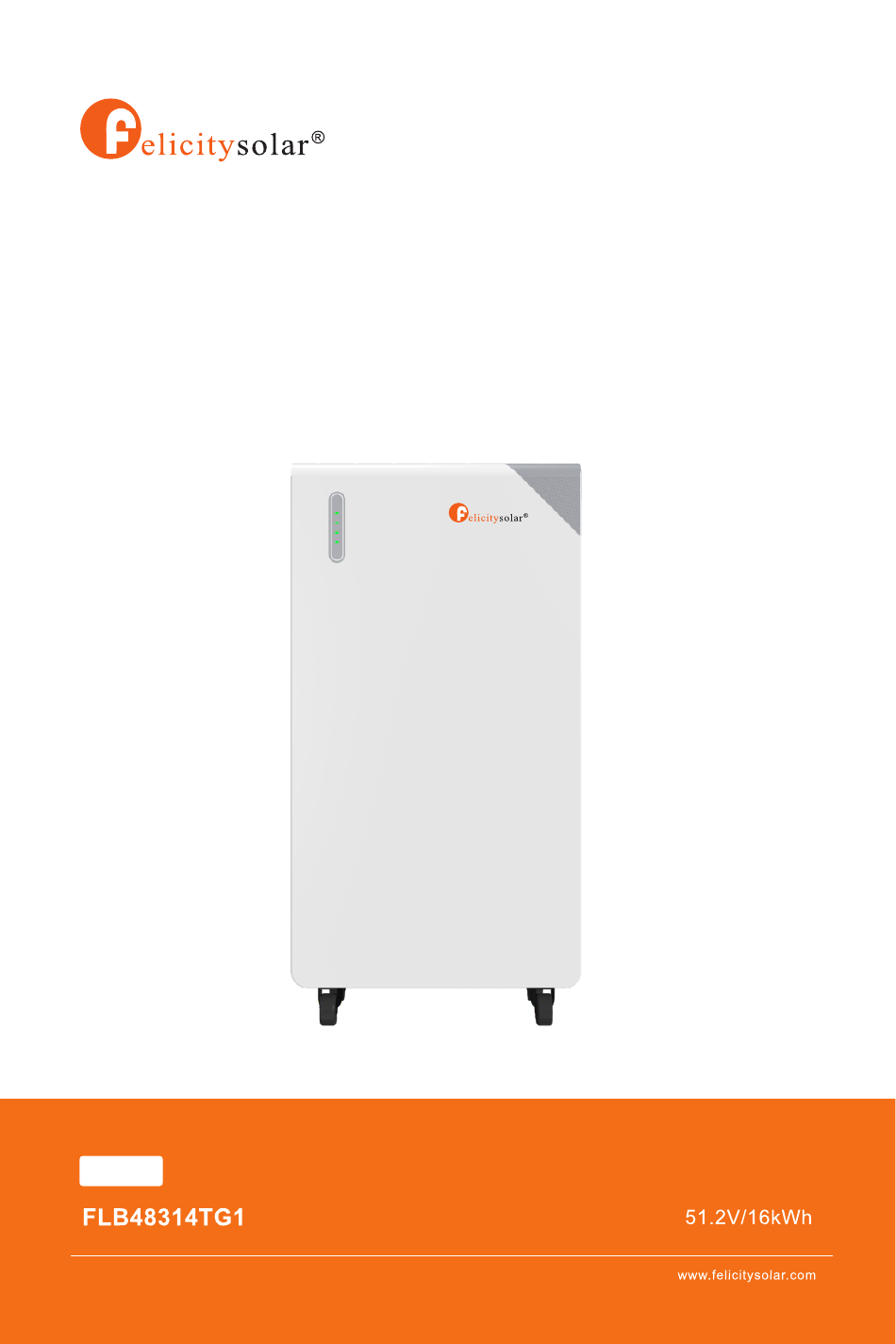

- Seite 1 Ein Leben voller Hoffnung Benutzerhandbuch Ein Leben voller Hoffnung Modell...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise....................1 1.1 Warnung ........................1 1.1.1 Vor dem Anschließen..................1 1.1.2 Bei der Verwendung..................1 1.1.3 Warnung vor Überhitzung des Batteriepack-Gehäuses........1 1.2 Vorsichtsmaßnahmen ....................2 2. Transport........................3 3. Einführungen ......................4 3.1 Definition der Symbole ....................4 3.2 Kurze Einführung ....................4 3.3 Merkmale .......................5 3.4 Produktübersicht.....................5 3.4.1 Äußere Verpackung ..................5 3.4.2 Anzeige des Produktaussehens ................5... - Seite 3 6. Geräte über das Netzwerk verwalten ..............18 6.1 Netzwerk konfigurieren..................18 6.1.1 APP herunterladen ..................18 6.1.2 Mit dem eingebauten WIFI-Netzwerk verbinden ..........18 6.1.3 Netzwerk konfigurieren..................19 6.2 Erstellen der Anlage ....................20 6.2.1 Geräte über die APP verwalten ...............20 7. Wartung und Fehlersuche ..................21 7.1 Speicherung......................21 7.2 Wartung und Fehlersuche ..................22 7.2.1 Analyse und Behandlung von häufigen Fehlern ..........22...
- Seite 4 Revisionshistorie Revisionsnr. Revisionsdatum Revisionsbegründung Erstveröffentlichung 2025.2 2025.4 Aktualisierung der Produktstruktur...
-
Seite 5: Verwendung Dieses Handbuchs
Feuerlöscher dürfen nicht verwendet werden. • Bitte unterlassen Sie es, die Batterie zu öffnen, zu reparieren oder zu zerlegen, es sei denn, dies geschieht durch Felicitysolar-Personal oder von Felicitysolar autorisiertes Personal. Jegliche Konsequenzen oder Verantwortlichkeiten, die sich aus unsachgemäßem Betrieb oder Verstößen gegen Konstruktions-, Herstellungs- oder Gerätesicherheitsstandards ergeben, werden von uns... -
Seite 6: Warnung Vor Überhitzung Des Batteriepack-Gehäuses
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 1.1.3 Warnung vor Überhitzung des Batteriepack-Gehäuses Bei diesem Batteriepack sind die MOSFETs auf der BMS-Platine fest mit dem Gehäuse verbunden, um die Wärmeleitung und -ableitung durch das Gehäuse zu ermöglichen. Dieses Design führt dazu, dass sich das Gehäuse während des Betriebs erwärmt. -
Seite 7: Transport
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 2. Transport Das Batteriemodul kann nur in aufrechter Position transportiert werden. • Während des Transports ist das Rauchen im Fahrzeug oder in der Nähe während des Be- und Entladens verboten • Die Gefahrguttransportfahrzeuge müssen den einschlägigen Vorschriften für den Straßentransport entsprechen und mit zwei geprüften CO2-Feuerlöschern ausgestattet sein. -
Seite 8: Einführungen
Hausmüll entsorgt werden. verursachen. 3.2 Kurze Einführung FLB48314TG1 ist mit einer Lithium-Eisenphosphat-Batterie für den Hausgebrauch ausgestattet. Diese fortschrittliche Batteriespeicherlösung wurde auf der Grundlage von Kundenbedürfnissen und Marktanforderungen entwickelt und bietet eine hochwertige, zuverlässige Stromversorgung für verschiedene Geräte. Das Produkt zeichnet sich durch eine lange Lebensdauer, die Eignung für Umgebungen mit hohen Temperaturen und ein kompaktes Design aus, das nur wenig... -
Seite 9: Merkmale
• Mehrfacher Schutz: Eingebautes intelligentes BMS, Unterbrecher und Sicherung. • Flexible Installation: Bodenmontiert. • Breite Kompatibilität: Kompatibel mit führenden Wechselrichtermarken. • Hohe Skalierbarkeit: Kapazität bis zu 512kWh mit FLB48314TG1. • Eingebautes WFI/Bluetooth: Fernüberwachung der Daten des Batteriepacks. • Schutzart IP65: Für den Außeneinsatz geeignet. - Seite 10 LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung Name Code Definition WIFi-Signalanschluss. Zur Verbindung mit mobilen WIFI Kommunikationsanschlüssen wie Telefonen oder Computern. 1. Zeigt die Ein-/Ausschaltfunktion an: zum Einschalten einmal drücken, zum Ausschalten 3 Sekunden lang gedrückt halten; Strom/Laufstatus Ein grünes Licht zeigt den normalen Status an, während ein rotes Licht den Fehlerstatus anzeigt.
-
Seite 11: Lcd-Anzeigesymbole
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 3.5 LCD-Anzeigesymbole Die: LED zeigt den SOC des Moduls N an. Blinkender SOC < 10% Hinweis: Die Batterie muss mindestens einmal im Monat vollständig aufgeladen werden, um die genaue SOC-Berechnung zu gewährleisten. 3.5.1 ON/OFF- oder SOC-LED (Modus oder SOC) AN/AUS LED-Status LED-Definition... -
Seite 12: Batterie-Management-System (Bms)
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 3.6 Batterie-Management-System (BMS) Spannungsschutz Unterspannungsschutz beim Aufladen: Wenn die Spannung einer Batteriezelle oder die Gesamtspannung während des Entladens unter den Nennschutzwert fällt, wird der Überladungsschutz aktiviert, und das Batteriesystem stoppt die externe Stromversorgung. Sobald die Spannung jeder Zelle in den Nennbereich zurückkehrt, wird der Schutz wieder aufgehoben. -
Seite 13: Installation Und Konfiguration
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung Wenn Sie mehrere Batteriesätze parallel schalten, verwenden Sie bitte einen Kombinationskasten oder eine Kupfersammelschiene. Wechselrichter Solarmodul Kombinationskasten Abb. 3-2 Anschlussschema für ein Parallelsystem mit mehreren Batterien 4. Installation und Konfiguration 4.1 Vorbereitungen für die Installation 4.1.1 Sicherheitsbestimmungen Dieses System darf nur von Personal installiert werden, das in Stromversorgungssystemen geschult ist und über ausreichende Kenntnisse solcher Systeme verfügt. -
Seite 14: Werkzeuge
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung Operating environment: Geeignet für Innen- und Außeninstallation an Orten, die vor direkter Sonneneinstrahlung, Wind, leitendem Staub und korrosiven Gasen geschützt sind. Stellen Sie sicher, dass die folgenden Bedingungen erfüllt sind: • Der Aufstellungsort sollte weit vom Meer entfernt sein, um Salzwasser und hohe Luftfeuchtigkeit zu vermeiden. -
Seite 15: Beschreibung
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung Beschreibung Abbildung Anzahl Bedienungsanleitung Garantiekarte Schnellinstallationsanleitung Wandkomponenten abschließen: Für die Wandbefestigung des Produkts Stromkabel: 0,9 Meter, 2AWG, ermöglicht das Laden und Entladen mit bis zu 160A, wird für den Anschluss an externe PCS verwendet Kommunikationskabel: Grau, für die RS485- Kommunikation mit Felicity-Wechselrichtern (Modell: IVCM, IVEM, IVPS/M IVGM) -
Seite 16: Installationsvorgang
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 4.3 Installationsvorgang 4.3.1 Einbau der Batterie (a) Wandmontage-Methode Schritt 1: Befestigen Sie das Gerät an der Wand mit Blechverriegelungselementen Erdung Hinweis: 1. Verwenden Sie keine wandmontierten Komponenten, stellen Sie das Gehäuse an die Wand und befestigen Sie es mit Befestigungselementen 2. - Seite 17 LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung (b) Bodenmontage Boden (zweireihige Installation) Wand Erdung Erdung (c) Installieren und Entfernen der dekorativen Abdeckung • Vor der Verkabelung: Entfernen Sie die Schrauben an der Seite der Schutzabdeckung und schieben Sie die Abdeckung nach vorne, um mit der Verkabelung zu beginnen.
- Seite 18 LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung • Nach Abschluss der Verdrahtung: Schieben Sie die Schutzabdeckung wieder in die vorgesehene Position und ziehen Sie die entfernten Schrauben wieder an.
-
Seite 19: Batterien In Parallelschaltung
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 4.3.2 Batterien in Parallelschaltung Die Serienbatterie FLB48314TG1 kann zur Erweiterung parallel angeschlossen werden. Wenn Sie eine weitere Batteriebank benötigen, um im Parallelbetrieb zu arbeiten, schließen Sie die Batterie wie in Abb. 1 gezeigt an. -
Seite 20: Reihenschaltung Ist Nicht Zulässig
Ladeaktivierungsmethode erforderlich) und kann daher nicht geladen werden. Wenn die Batterie zu schwach ist, laden Sie ihn daher so schnell wie möglich auf, wenn Netz- oder Solarenergie verfügbar ist. 5. Betrieb 5.1 Beschreibung des Kommunikationsanschlusses BATTERIE-Felicitysolar WECHSELRICHTER Definition Bild Farbe... -
Seite 21: Schalter Ein/Aus
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 5.2 Schalter Ein/Aus Einschaltschritte: Schritt 1: Schalten Sie den Wechselrichter ein; Schritt 2: Schalten Sie den Batterietrennschalter ein (von "AUS“ auf "AN“); Schritt 3: Drücken Sie den Batterieschalterknopf Wenn die Batterien parallel geschaltet sind, schaltet das Einschalten einer der Batterien auch alle anderen ein. -
Seite 22: Geräte Über Das Netzwerk Verwalten
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 6. Geräte über das Netzwerk verwalten * Wenn das gesamte System Felicitysolar-Produkte verwendet, können die Batterieinformationen über den Wechselrichter überwacht werden. Bei Kopplung mit Wechselrichtern anderer Marken gehen Sie bitte wie folgt vor: 6.1 Netzwerk konfigurieren... -
Seite 23: Netzwerk Konfigurieren
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 3) Suchen Sie auf der WLAN-Seite des Mobiltelefons den entsprechenden drahtlosen Netzwerknamen (SSID) des Smart WiFi-Moduls, beginnend mit F (z. B. xxxxxxxxxxxxxxxx, xxxxxxxxxxxxxxx entspricht der Seriennummer des Geräts). Geben Sie das Passwort für das drahtlose Netzwerk des Moduls ein (Standardpasswort: 12345678) und stellen Sie eine Verbindung zum drahtlosen Netzwerk des integrierten WIFI her. -
Seite 24: Erstellen Der Anlage
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 6.2 Erstellen der Anlage Nachdem das eingebaute WIFI mit dem Server verbunden ist, werden die Daten des Geräts an den Server übertragen. Und nachdem die Anlage erstellt wurde, können die Benutzer das Gerät über die APP oder den Webbrowser anzeigen und verwalten. -
Seite 25: Wartung Und Fehlersuche
Installationsdatum Währung Lokale Elektrizität Weiter • Verwalten Sie das Gerät über einen Webbrowser, siehe: https://shine.felicitysolar.com 7. Wartung und Fehlersuche 7.1 Speicherung • Setzen Sie die Batterie keiner offenen Flamme aus. • Setzen Sie das Produkt nicht dem direkten Sonnenlicht aus. -
Seite 26: Wartung Und Fehlersuche
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 7.2 Wartung und Fehlersuche 7.2.1 Analyse und Behandlung von häufigen Fehlern Element Fehlerphänomen Ursachenanalyse Lösung Bevor Sie die Batterie an den Wechselrichter anschließen, stellen Sie die Es wurde ein falsches DIP-Schalter der Batterie gemäß der DIP- Kommunikationskabel Kommunikation mit dem Schaltertabelle korrekt ein. -
Seite 27: Störungscode
LiFePO4-Batteriesystem für Haushalte Ein Leben voller Hoffnung 7.2.2 Störungscode LED-Status LED-Definition Fehlerinfo LED1 LED2 LED3 LED4 Batteriespannung hoch Batteriespannung niedrig Zellspannung hoch Zellspannung niedrig Ladestrom Hoch Entladestrom hoch BMS-Temperatur hoch BMS-Temperatur niedrig Zelltemperatur hoch Zelltemperatur niedrig Stromsensor Anomal 8. Wiederherstellung der Batterie Aluminium, Kupfer, Lithium, Eisen und andere Metalle werden aus ausrangierten LiFePO4-Batterien mit Hilfe eines fortschrittlichen hydrometallurgischen Verfahrens extrahiert, wobei eine umfassende Rückgewinnungseffizienz von bis zu 80 % erreicht wird. - Seite 28 Verpackungsabmessungen 958x548x440mm [1] Der maximale kontinuierliche Lade-/Entladestrom hängt von der Temperatur und dem SOC ab. [2] Es gelten die Bedingungen, siehe Felicitysolar-Garantiebedingungen. * Wenn keine Kommunikation möglich ist, folgen Sie bitte den empfohlenen Einstellungen in der Tabelle unten. Einstellung FLB48314TG1 Max.
