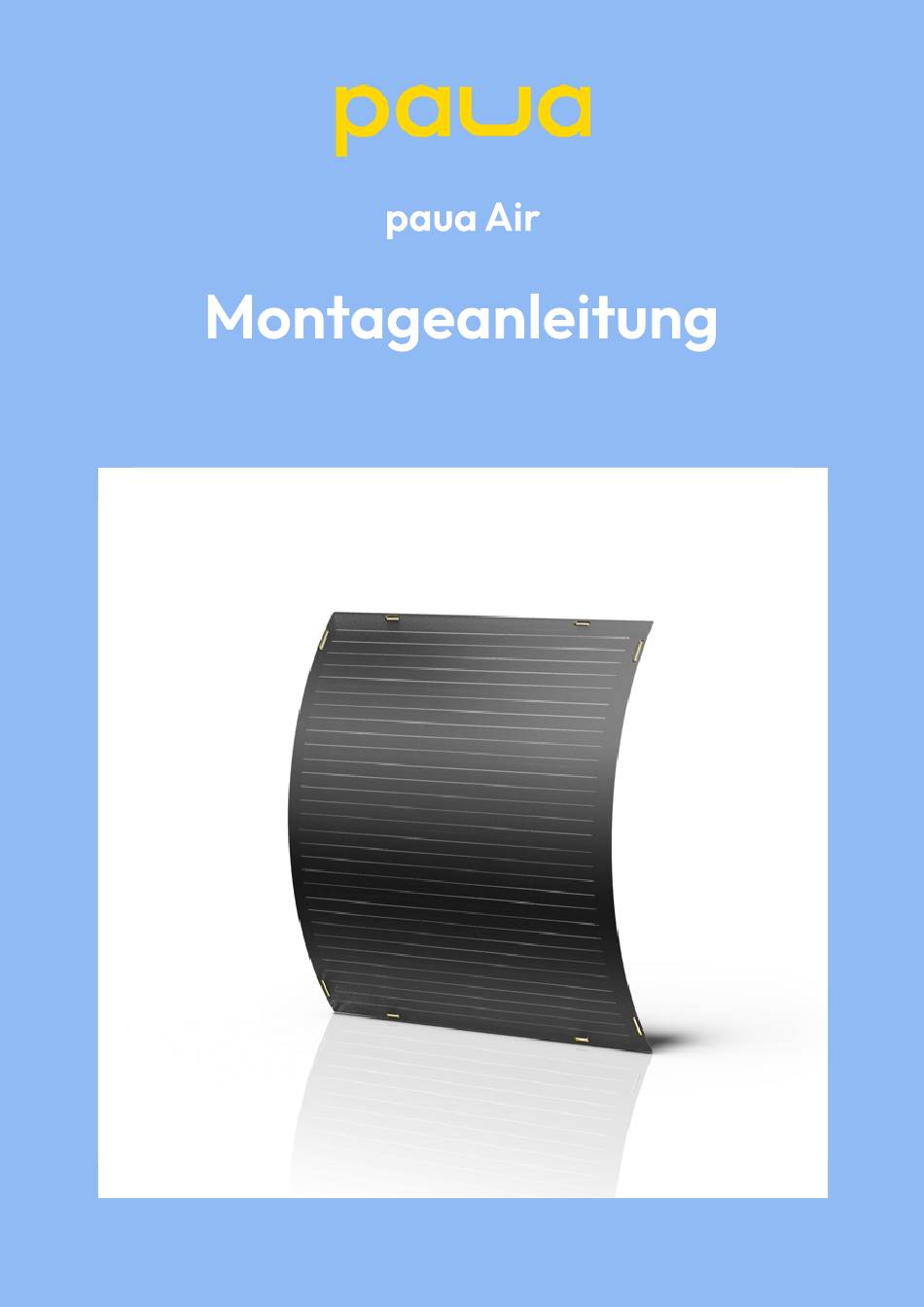

Paua Air Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Paua Air
- Seite 1 Air Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
III. Montage und Installation A. Übersicht der Bestandteile B. Schritt für Schritt Montageanleitung & 2. Mikro-Wechselrichter mit den Paneelen verbinden 3. Mikro-WechseIrichter mit dem Netzkabel verbinden 4. Netzkabel in die Steckdose 5. App installieren und Stromproduktion überwachen IV. Anhang: Ermittlung der Leitungsreserve paua... -
Seite 3: Vorwort
I. Vorwort Glückwunsch zu deinem paua Solar-Set und dem ersten Schritt zu deinem selbstgeneriertem grünen Solarstrom! Wusstest du, dass dein paua Solar-Set ..nicht nur bei strahlendem Sonnenschein Strom produziert? Zwar ist das natürlich ideal, die Geräte arbeiten aber auch bei bewölktem Himmel, Regen Oder Nebel. -
Seite 4: Vorbereitung
Endstromkreis eines Haushalts angeschlossenen, netzgekoppelten Stecker-SoIaranIage. paua Air ist als eigenständige Stecker-Solaranlage konzipiert. Sie speist die selbst erzeugte Energie mit bis zu 300W (paua Air 300) bzw. 600W (paua Air 600) mit Hilfe des mitgelieferten Mikrowechselrichters in den Endstromkreis des angeschlossenen Haushalts ein. - Seite 5 Anbringung und Inbetriebnahme alle Komponenten deines paua Air auf eventuelle Schäden. Biege die Panels nicht und Stelle dich nicht darauf. Sollten solche vorhanden sein, schließe dein paua Air nicht an und kontaktiere uns. Bei der Installation und dem Betrieb deines paua Air sind die nationalen Rechtsvorschriften und die Anschlussbedingungen des Netzbetreibers zu beachten.
- Seite 6 übernimmt keine Haftung für die fachgerechte Installation der Anlage und ihrer Halterung, insbesondere bei einer Anbringung im Oder über dem öffentlichen Bereich. Installiere dein paua Air nicht bei starkem Wind, Regen, Dunkelheit Oder ähnlichen störenden Witterungsbedingungen. Installiere dein paua Air immer zu zweit. Am Ende der...
-
Seite 7: Montage Und Installation
III. Montage & Installation A. Übersicht Bestandteile 1. paua Air 300 2 x SUNMAN eArc 150W (SMF150M-6X05BD) 1 x 300W Wechselrichter 16 x Befestigungsbänder 4 x Solar-Verlängerungskabel I x Netzanschlusskabel Solarman App 1. paua Air 600 4 x SUNMAN eArc 150W (SMF150M-6X05BD) - Seite 8 Befestigungsbänder. Mache diesen Schritt immer zu zweit, wobei eine Person die Paneele hält während die andere Sie befestigt. Verbinde die Paneele miteinander Senkrechte Anbringung paua Air 300 die 2 Kabel zunächst frei - diese werden später mit dem Mikro-WechseIrichter verbunden. Abb. c.2.1.1...
- Seite 9 Air 600 Verbinde auch hier immer nur 2 Paneele miteinander! Verbinde nie alle 4 Paneele miteinander. Die äußeren, hier rot markierten Kabel bleiben zunächst frei - diese werden später mit dem Mikro-WechseIrichter verbunden. Beachte: 0b die Kabel oben Oder unten sind ist völlig egal. Du kannst die Paneele auch so anbringen, dass die Kabel am unteren Ende verlaufen —...
-
Seite 10: Mikro-Wechselrichter
Beachte: Benutze hierfür bei Bedarf das mitgelieferte Verlängerungskabel. 2. Mikro-WechseIrichter anbringen und mit den Paneelen verbinden 2.1 paua Air 300 Lege Oder montiere den Mikro-WechseIrichter mittig zwischen den 2 Paneelen. Hierfür kannst du die mitgelieferten Kabelbinder benutzen. Verbinde den Mikro-Wechselrichter mit den passenden äußeren, noch freien Kabeln... - Seite 11 2.2 paua Air 600 Platziere den Mikro-Wechselrichter möglichst mittig zwischen den 4 Paneelen, wie in Abb. C.2.2.1 dargestellt. Abb. c.2.2.1 Abb. C.2.2.2 Blauer Kreis Roter Kreis Mach das gleiche mit dem rechten Verbinde die äußeren beiden Kabel linken 2er-Sets an die...
-
Seite 12: Mikro-Wechseirichter
Verlängerungskabel nutzen. 3. Mikro-WechseIrichter mit dem Netzkabel verbinden paua Air 300 und 600: Nimm nun das mitgelieferte Netzkabel und stecke es an das lange Netzanschlusskabel des Wechselrichters (Abbildung unten). Verschließe das kurze Kabel am Mikro-Wechselrichter mit der mitgelieferten Verschlusskappe. -
Seite 13: Netzkabel
Ein vorhandener Fl-Schutzschalter (RCD) Typ A Wird nicht negativ beinfiusst. Beachte: Das Netzkabel darf nicht verlängert werden! Weder mit einem Verlängerungskabel noch mit einer Mehrfachsteckdose. Falls du ein längeres Kabel brauchst, kannst du dir dieses in unserem Zubehörshop besorgen Oder kontaktiere uns unter support@paua.co Oder via unseres Chats. paua... -
Seite 14: App Installieren Und Stromproduktion Überwachen
Und jetzt: Viel Spaß beim Produzieren deines eigenen Stroms! Solltest du Hilfe brauchen Oder auch in Zukunft Fragen haben, dann scheue dich nicht, uns zu fragen. Du erreichst uns via Chat auf unserer Website Oder via E-Mail unter support@paua.co Bis bald, dein paua Team paua... -
Seite 15: Anhang: Ermittlung Der Leitungsreserve
Dir hier beschrieben. Wenn das paua Air Set in den vorhandenen Endstromkreis eingespeist, kann es auf einzelnen Kabelabschnitten dazu kommen, dass die Strombelastung über die ausgelegte Normgröße hinausgeht. Um eine Uberlastung der Leitungen imHaushalt zu verhindern, sind diese über einen Leitungsschutzschalter (LSS)abgesichert. Dieser schaltetautomatisch ab, sobaldeszu einerÜberlastung kommt.In er Egelsind... - Seite 16 Wänden rohren Strombelastbarkeit Iz der Leiter 16,5 17,5 des Endstromkreises in Ampere Maximaler Bemessungsstrom lg der Stromerzeugungsanlage mit 16A Leitungsschutzschalter Maximaler Bemessungsstrom Ig der Stromerzeugungsanlage mit 13A Leitungsschutzschalter max. Strombelastung in Ampere des paua Air 300 und paua Air paua...
- Seite 18 Paua Solutions GmbH Ackerstr. 10115 Berlin Deutschland Bei Rückfragen: hello@paua.co...
