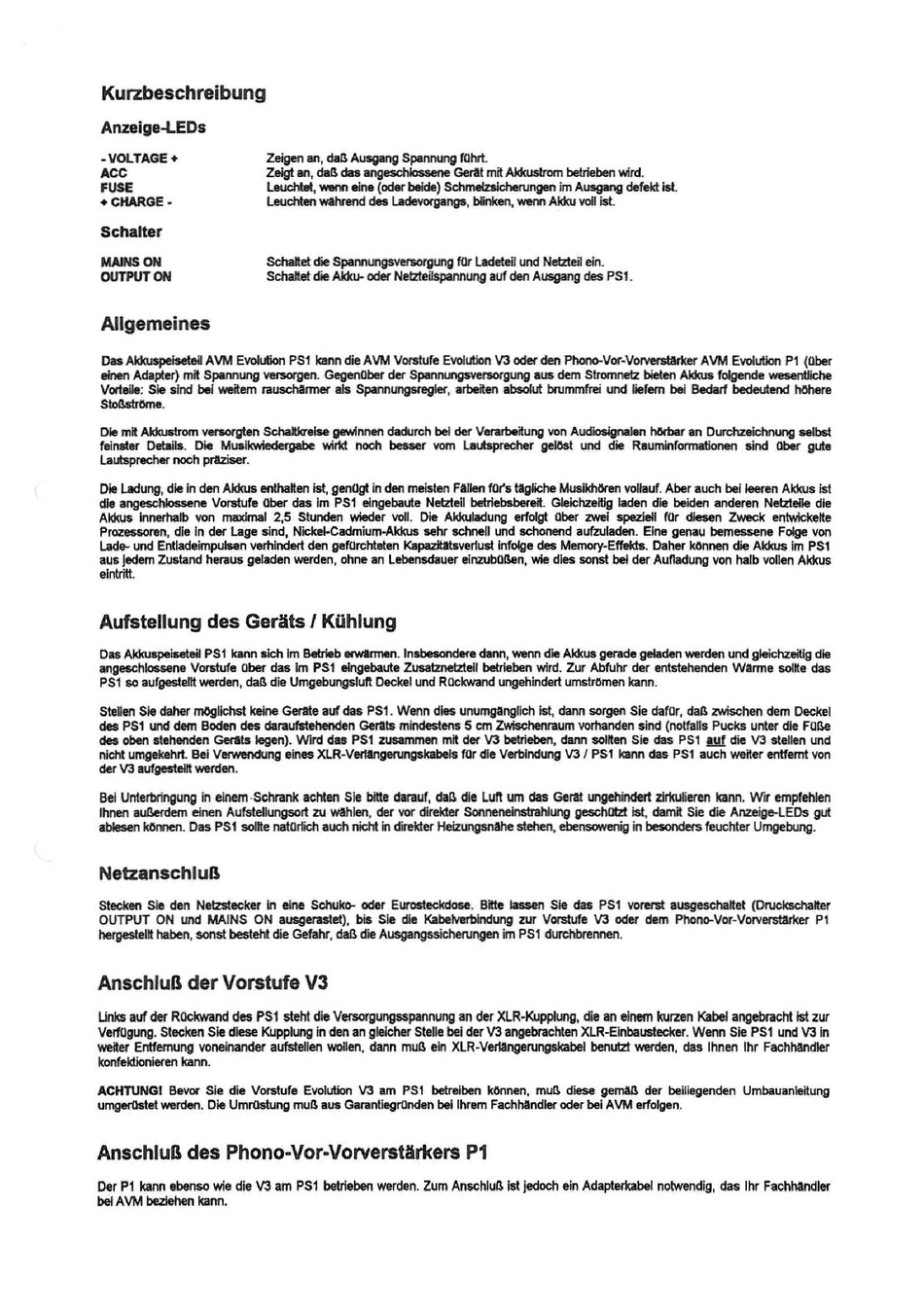

AVM Evolution PS1 Betriebsanleitung Seite 2

Kurzbeschreibung
Anzeige-LEDs
-VOLTAGE+
ACC
FUSE
+ CHARGE-
Schalter
MAlNSON
OUTPUT ON
Allgemeines
Zeigen an, daß Ausgang Spannung fahrt.
Zeigt an. daß das angaschlossene Genlt
m~
AkkusIrom betrieben wird.
L _ . wenn eina (oder boide) Sehmelzalcherungen im Ausgang defekt ist.
LetJChlen wahrend des Ladevorganga, blinken,
wem
AId<u voll ist.
Schalle! die Spamungsversorgung fOr Ladeteil und Netzteil ein.
Schallet die AIda>- oder Netzteilspannung aUf den Ausgang des
PSI.
DaaAkk"spelselail AVM EvoIulIon PSI kann dieAVM Vorstufe Evolution V3 oder den
Phonc>-Vor-V~r
AVM Evolution PI (Ober
einen Adapter) m~ Spannung versorgen. GegenOber der Spannungsversorgung aus dem Stromnetz bieten AId<us folgende wesentliche
Vorteile: Sie sind
bei
weilem rauscharme<
als
Spamungsregler, arbeitan absolut brummfrei und lle/em
bei Bedart
bedeutend hOhere
S _ .
Die mH AId<uatrorn versorgten Schaltkreise gewinnen dadurch bel der VerarbeHung von AUdiosignaien ha<bar an Durchzeichnung selbot
felnller DetaWs.
Die
Muslkwledergabe wirkt noch besser vom laulsprachar gelOst und die Rauminforrnaoonen Bind Ober gute
Laulsp"",her noch prlZiser.
Die Ladung, die In den AId<us enthaHen ist. genOgt in den meisten Fällen flJ(s tägliche Muslkhöran vollauf. Aber auch bel leeren Akkus ist
die angeschlossene Vonstufe Ober das Im PSI eingebaute Netzteil betriebsbereit. Gleichzeitig laden die belden enderen Netzteile die
Ald<us innerhalb von maximal 2.S Stunden wieder voll. Die Ald<uladung erfolgt Ober zwei speziell rar diesen Zweck entwickeHe
Prozessoren, die In der lage sind, Nickel-Cadmium-Ald<us sehr schnell und schonend aufz\lladen. Eine genau bemessena Folge von
Lade- und Entladeimpulsen verhindert den gefOrchteten Kapazltltsvertuat Infolge des Memory-Effekls. Daher können die Akkus im PSI
aus Jedem Zustand heraus geladen werden, ohne an lebensdauer elnzubOßen, wie dies sonst bei der Autladung von halb vollen Akkus
eintritt.
Aufstellung des Geräts I Kühlung
Das Ald<uspeiseleil PSI kann sich Im
Betrieb
OfWIrmen. Insbesondera dam, wenn die Akkus gerade geladen werden und gleichzeitig die
angeschlossena Vorstufe Ober das Im PSI eingebauta Zusatznetztell betrteben wird. Zur Abfuhr der entstehenden Wä""e soIHe
das
PSI so aUfgestel1lwerden, daß die Umgebungslull Deckel und ROckwand ungehindert umstromen kann.
Stellen Sie daher II1Öllllchst keine GerlIte aUf das PSI. Wenn dies unumgänglich 1s1, daM sorgen Sie dafOr, daß zwischen dem Deckel
des PSI und dem Boden dies daraUfstehenden Gertlls mindestens 5 cm Zwischenraum vorhanden sind (notfalls Pucks unter die FOße
des oben sIehenden Genlts legen). Wird
das
PSI Z\lS8Illmen mH der V3 belrteben, denn soIHen Sie das PSI
Ill!
die V3 stellen und
nicht umgekehrt.
Bei
VerwendUng eines XLR-VerlIngecungskabeis fOr die Verbindung V3 I PS1 kann das PSI auch weHer
entfernt
von
der V3 aufgestellt werden.
Bei Untert>ringung in elnem·Schrank achten Sie bille darauf. daß die Luft um das
Gertll ungehindert
zirkUlieren kann. Wir empfehlen
Ihnen außefdem einen AUfsleilungsort zu wahlen, der vor direkter Sonneneinslrahlung geschotzllst, damH Sie die Anzeige-LEDs gut
ablesen kömen. Das PSI soIHe natartlch auch nicht in direkter Heizungsnlhe stehen, ebensowenig In besonders feuchter Umgebung.
Netzanschluß
Stecken Sie den Netzstecker In eine Schuke>- oder Eurosteckdose. Bitte lassen Sie
das
PSI vorenst ausgeschaHel (Druckachaller
OUTPUT ON und MAINS ON ausgerastet), bis Sie die Kabelverblndung zur Vorstufe V3 oder dem Phone>-Vor-Vorvenstlrker PI
hergestelH haben, soosl besieht
die
Gefahr, daß die AusgangssIcherungen im PSI durchbcennen.
Anschluß der Vorstufe V3
Links aUf der ROCkwand dies PSI steht die Versorgungsspannung an der XLR-Kupplung, die an einem kurzen Kabel angebracht Ist
zur
VerlOgung. Stecken Sie diese Kupplung in den an gleicher Stelle bei der V3 angellraclrten XLR-Elnbauatecker. Wenn Sie PSI und V3 in
we~er Entfernung voneinander aUfstellen wollen, dann muß ein XLR-VerlIngerungskabei benutzt werden, das Ihnen Ihr Fachhlndler
konfektionieren kann.
ACHTUNGI Bevor Sie die Vorstufe Evolution V3 11m PS1 betreiben können, muß diese gemaß der beiliegenden Umbauanleitung
umgerOstet werden. Die Umrostung muß aus GaranllegrOnden bei Ihrem Fachhandier oder bei AVM erfolgen.
Anschluß des Phono-Vor-Vorverstärkers P1
Der PI kann ebenso wie die V3 am PS1 betrieben werden. Zum Anschluß Ist jedoch ein Adapterkabei notwendig, das Ihr Fachhandler
bei AVM beziehen kann.
