comscoot ACTIVE Bedienungsanleitung

Vorschau ausblenden

Inhaltsverzeichnis

Sicherheitshinweise:
Sturzgefahr! Ziehen Sie den hinteren Überrollbügel unbedingt vor jeder
Fahrt aus! Hinweise auf Seite 4.
Landesspezifische Gesetzgebungen bzgl. Höchstgeschwindigkeit
müssen unbedingt beachtet werden! Für Österreich mit 6 km/h sind Fahrten auf
dem Gehweg, Fahrradweg und in Fußgängerzonen erlaubt.
Mobilitätshilfe
und Fahrspaß
Bedienungsanleitung
www.hammer-international.de
*Alle Rechte dieser deutschen Anleitung sind geschützt und dürfen ohne
schriftliche Genehmigung weder kopiert noch weitergegeben werden.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für comscoot ACTIVE

Inhaltszusammenfassung für comscoot ACTIVE

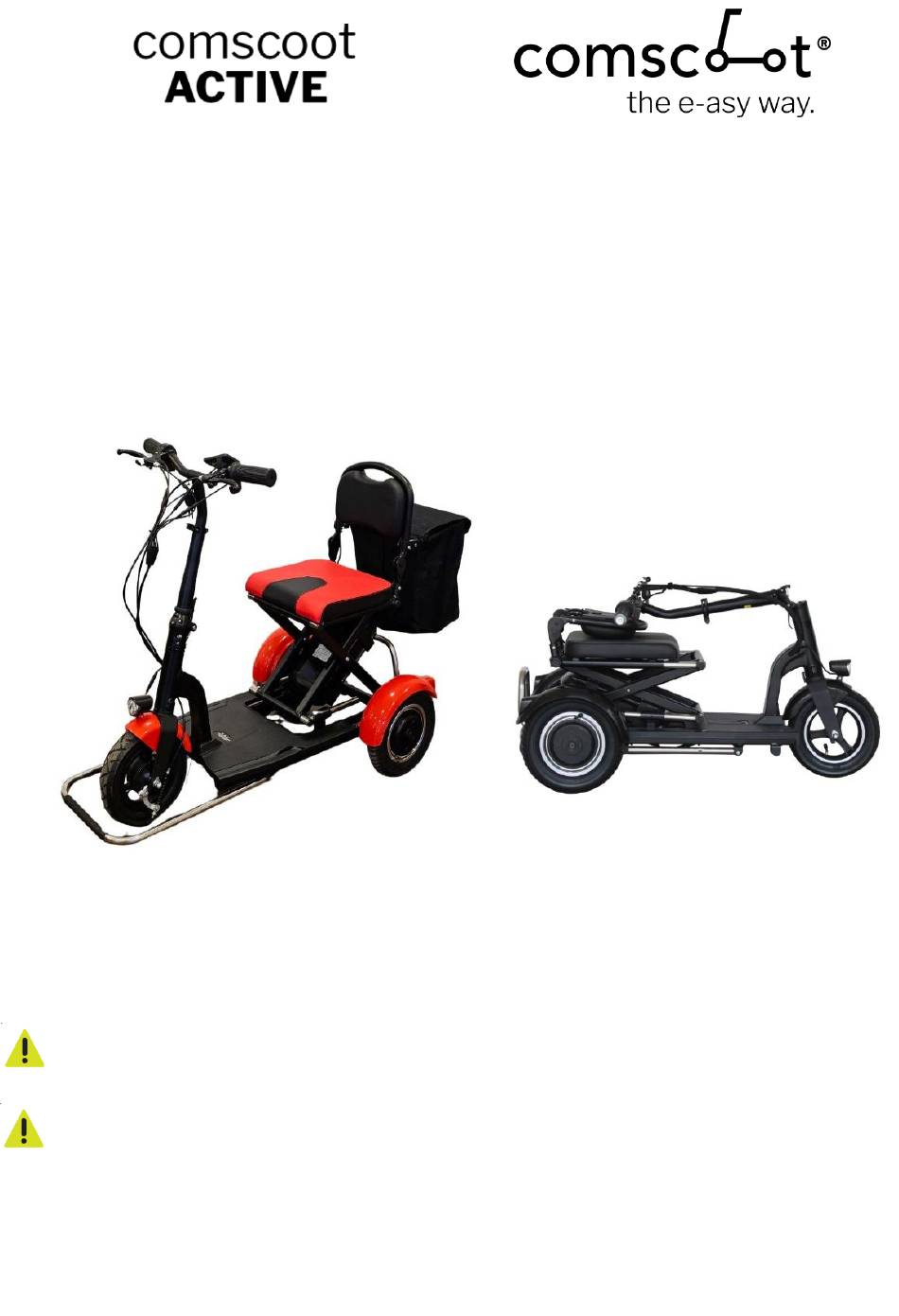

  • Seite 1 Mobilitätshilfe und Fahrspaß Bedienungsanleitung www.hammer-international.de Sicherheitshinweise: Sturzgefahr! Ziehen Sie den hinteren Überrollbügel unbedingt vor jeder Fahrt aus! Hinweise auf Seite 4. Landesspezifische Gesetzgebungen bzgl. Höchstgeschwindigkeit müssen unbedingt beachtet werden! Für Österreich mit 6 km/h sind Fahrten auf dem Gehweg, Fahrradweg und in Fußgängerzonen erlaubt. *Alle Rechte dieser deutschen Anleitung sind geschützt und dürfen ohne schriftliche Genehmigung weder kopiert noch weitergegeben werden.

  • Seite 2: E-Mobilität - Mobilitätshilfe Und Fahrspaß

    E-mobilität – Mobilitätshilfe und Fahrspaß 1. Bedienfeld 2. Vorwärts-/ Rückwärtsschalter 3. Gasgriff 4. Bremshebel 5. Bremsverriegelung 6. Hupenknopf 7. Schlüssel für Akkuwechsel 8. Höhenverstellbarer Verschluss 9. Klappmechanismus 10. LED-Frontscheinwerfer 11. Rückenlehne 12. Klappmechanismus Sitz 13. Klappmechanismus Rückenlehne 14. Sitzkissen 15. Akku 16.

  • Seite 3: Technische Daten

    Technische Daten Motor Bürstenloser Gleichstrommotor; 2x 300W Akkuart Lithium-Akku (herausnehmbar) Akkukapazität 48V/ 7,8Ah | 10,5 Ah Maximalgeschwindigkeit 6 km/h (im öffentl. Straßenverkehr zugelassen) 15 oder 20 km/h (optional als Ländervariante*) max. Zuladung 120 kg Steigfähigkeit ca. 15% Luftdruck 2,5 - 3,0 bar Bremsen Doppelte Scheibenbremsen hinten Trommelbremse vorne...
  • Seite 4 Datenblatt 24 kg ohne Akku, 26,5 kg mit Akku 24 kg ohne Akku, 26,5 kg mit Akku Sturzgefahr! Bitte ziehen Sie den hinteren Überrollbügel vor jeder Fahrt aus!

  • Seite 5: Benutzung Des Displays

    E-mobilität – Mobilitätshilfe und Fahrspaß Benutzung des Displays An-/Austaste: Drücken Sie die Taste M ca. 2 Sekunden zum Anschalten des Gerätes; halten Sie den Schalter für drei Sekunden gedrückt, um es nach dem Fahren wieder auszuschalten. Drücken Sie lange auf das „+“, um den LED-Scheinwerfer einzuschalten. Zum Ausschalten des Lichts den Knopf erneut drücken.
  • Seite 6 3. Benutzen Sie niemals einen Akku, der aufgequollen, undicht oder in anderer Weise beschädigt ist. Wenn Ihr Akku unnormal wirkt, kontaktieren Sie comscoot oder einen Vertragshändler für weitere Hilfe. 4. Der Akku sollte bei Temperaturen zwischen 0 und 40°C benutzt werden. Die Benutzung des Akkus bei einer Umgebungstemperatur von über 50°C kann...
  • Seite 7 Feuer fangen oder explodieren könnte. 6. Benutzen Sie den Akku NICHT, wenn er an einem Zusammenstoß oder schweren Aufprall beteiligt war. Kontaktieren Sie comscoot oder einen Vertragshändler für weitere Hilfe. 7. Verbinden Sie die Akkus NICHT direkt mit einer Steckdose oder einer Autoladesteckdose und benutzen Sie immer einen von comscoot anerkannten Adapter.
  • Seite 8 E-mobilität – Mobilitätshilfe und Fahrspaß Zusammen- und Auseinanderklappen Die Aufbauanleitung bekommen Sie von Ihrem Fachhandel Lenker und Stange aufrichten Die Lehne aufklappen Abbildung 1 Abbildung 2 entriegelt öffnen, anheben Rückenlehne bis zur höchsten Position anheben. Ein Klick muss zu hören sein. Abbildung 4 Abbildung 4-1...
  • Seite 9 Verriegelung Abbildung 3 Abbildung 3-1 Nachdem der Verschluss der Rückenlehne wieder in Position ist, ist der Sitz Ziehen Sie den Bolzen, um fixiert. den Träger herauszuzie- hen. Bei Bergfahrten bitte immer ausziehen! Abbildung 5 Abbildung 5-1...

  • Seite 10: Optionales Zubehör

    HINWEISE Bitte laden Sie regelmäßig den Akku nach, eine Tiefentladung ist von der Garantie ausgeschlossen. Bitte halten Sie unseren Serviceintervall ein: Einmal jährlich sollte das Gerät (Bremsen, Akku etc…) vom Fachmann überprüft werden. Ziehen Sie vor JEDER Fahrten unbedingt den Überrollbügel heraus. Landesspezifische Gesetzgebungen bzgl.
  • Seite 11 Kontaktdetails: comscoot GmbH Gewerbepark West 2a 8504 Preding AUSTRIA Tel.: +43 / 3136 / 20770 E-Mail: info@comscoot.com Webseite: www.comscoot.com *Alle Rechte dieser deutschen Anleitung sind geschützt und dürfen ohne schriftliche Genehmigung weder kopiert noch weitergegeben werden. Druckfehler, Irrtümer und technische Änderungen vorbehalten.

  • Seite 14: Mobilitätshilfe Und Fahrspaß

    Mobilitätshilfe und Fahrspaß...
