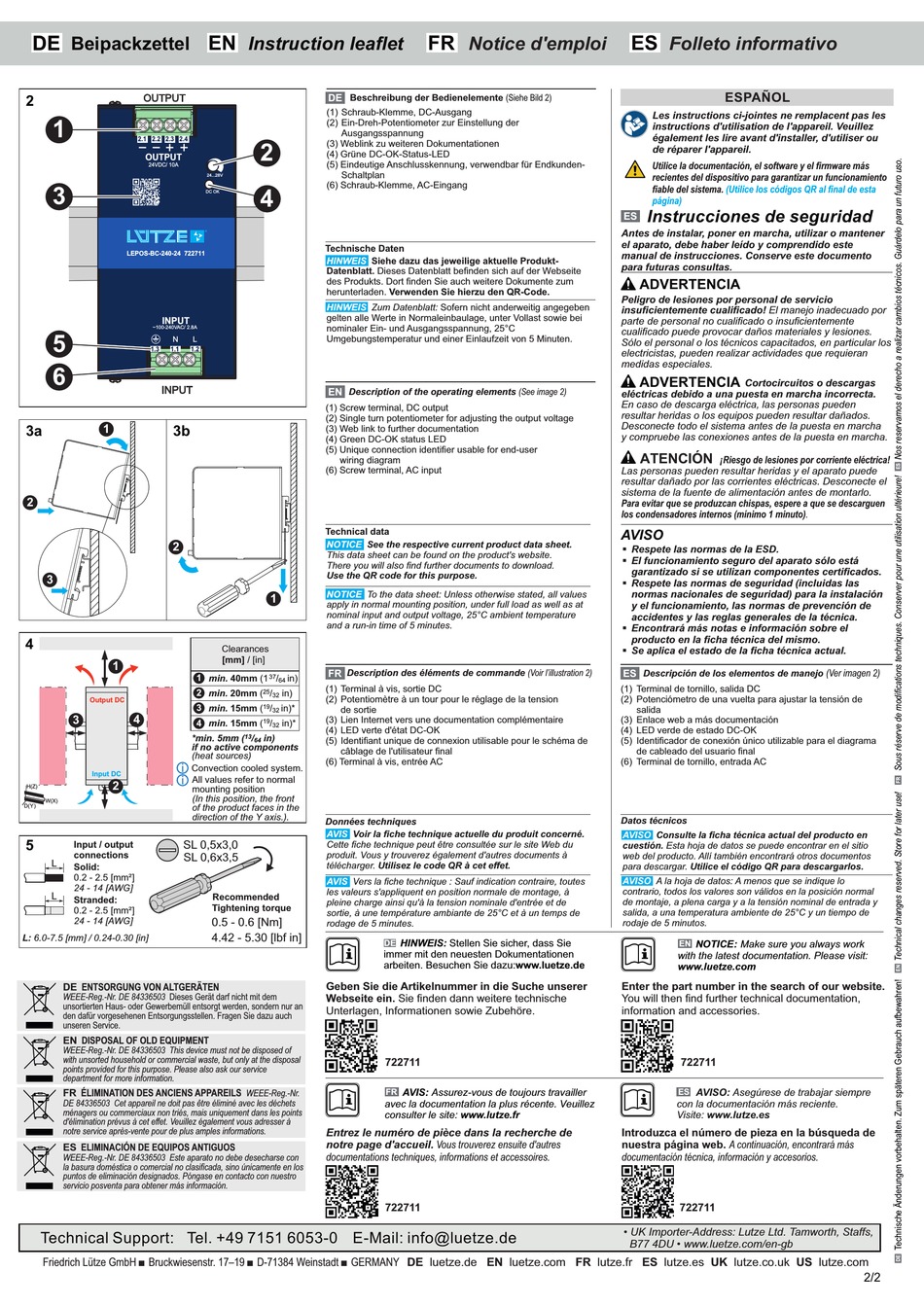

lutze LEPOS Basic Beipackzettel Seite 2

Beipackzettel
2
1
2.1 2.2 2.3 2.4
OUTPUT
24VDC/ 10A
3
LEPOS-BC-240-24 722711
INPUT
~100-240VAC/ 2.8A
5
N L
1.3 1.1 1.2
6
1
3a 3b
2
2
3
4
1
1
1
2
Output DC
3
3 4
4
*min. 5mm ( / in)
if no active components
(heat sources)
Convection cooled system.
Input DC
All values refer to normal
2
H(Z)
mounting position
(In this position, the front
W(X)
D(Y) of the product faces in the
direction of the Y axis.).
5 SL 0,5x3,0
Input / output
connections
SL 0,6x3,5
Solid:
0.2 - 2.5 mm² [ ]
24 - 14 AWG [ ]
Stranded:
0.2 - 2.5 mm² [ ]
24 - 14 AWG [ ]
L: 6.0-7.5 [mm] / 0.24-0.30 [in]
DE ENTSORGUNG VON ALTGERÄTEN
WEEE-Reg.-Nr. DE 84336503 Dieses Gerät darf nicht mit dem
unsortierten Haus- oder Gewerbemüll entsorgt werden, sondern nur an
den dafür vorgesehenen Entsorgungsstellen. Fragen Sie dazu auch
unseren Service.
EN DISPOSAL OF OLD EQUIPMENT
WEEE-Reg.-Nr. DE 84336503 This device must not be disposed of
with unsorted household or commercial waste, but only at the disposal
points provided for this purpose. Please also ask our service
department for more information.
FR ÉLIMINATION DES ANCIENS APPAREILS
DE 84336503 Cet appareil ne doit pas être éliminé avec les déchets
ménagers ou commerciaux non triés, mais uniquement dans les points
d'élimination prévus à cet effet. Veuillez également vous adresser à
notre service après-vente pour de plus amples informations.
ES ELIMINACIÓN DE EQUIPOS ANTIGUOS
WEEE-Reg.-Nr. DE 84336503 Este aparato no debe desecharse con
la basura doméstica o comercial no clasificada, sino únicamente en los
puntos de eliminación designados. Póngase en contacto con nuestro
servicio posventa para obtener más información.
Technical Support: Tel. +49 7151 6053-0 E-M ail: info@luetze.de
Friedrich Lütze GmbH ■ Bruckwiesenstr. 17–19 ■ D-71384 Weinstadt ■ GERMANY DE luetze.de EN luetze.com FR lutze.fr ES lutze.es UK lutze.co.uk US lutze.com
EN
Instruction leaflet
DE Beschreibung der Bedienelemente (Siehe Bild 2)
(1) Schraub-Klemme, DC-Ausgang
(2) Ein-Dreh-Potentiometer zur Einstellung der
Ausgangsspannung
(3) Weblink zu weiteren Dokumentationen
2
(4) Grüne DC-OK-Status-LED
(5) Eindeutige Anschlusskennung, verwendbar für Endkunden-
Schaltplan
24...28V
(6) Schraub-Klemme, AC-Eingang
4
DC OK
Technische Daten
HINWEIS Siehe dazu das jeweilige aktuelle Produkt-
Datenblatt. Dieses Datenblatt befinden sich auf der Webseite
des Produkts. Dort finden Sie auch weitere Dokumente zum
herunterladen. Verwenden Sie hierzu den QR-Code.
HINWEIS Zum Datenblatt: Sofern nicht anderweitig angegeben
gelten alle Werte in Normaleinbaulage, unter Vollast sowie bei
nominaler Ein- und Ausgangsspannung, 25°C
Umgebungstemperatur und einer Einlaufzeit von 5 Minuten.
EN
Description of the operating elements (See image 2)
(1) Screw terminal, DC output
(2) Single turn potentiometer for adjusting the output voltage
(3) Web link to further documentation
(4) Green DC-OK status LED
(5) Unique connection identifier usable for end-user
wiring diagram
(6) Screw terminal, AC input
Technical data
NOTICE See the respective current product data sheet.
This data sheet can be found on the product's website.
There you will also find further documents to download.
Use the QR code for this purpose.
NOTICE To the data sheet: Unless otherwise stated, all values
1
apply in normal mounting position, under full load as well as at
nominal input and output voltage, 25°C ambient temperature
and a run-in time of 5 minutes.
Clearances
[mm] / [in]
FR Description des éléments de commande (Voir l'illustration 2)
min. 40mm (1 / in) 37
64
(1) Terminal à vis, sortie DC
25
min. 20mm ( / in)
32
(2) Potentiomètre à un tour pour le réglage de la tension
min. 15mm ( / in)* 19
de sortie
32
(3) Lien Internet vers une documentation complémentaire
min. 15mm ( / in)* 19
32
(4) LED verte d'état DC-OK
13
(5) Identifiant unique de connexion utilisable pour le schéma de
64
câblage de l'utilisateur final
(6) Terminal à vis, entrée AC
Données techniques
AVIS Voir la fiche technique actuelle du produit concerné.
Cette fiche technique peut être consultée sur le site Web du
produit. Vous y trouverez également d'autres documents à
télécharger. Utilisez le code QR à cet effet.
AVIS Vers la fiche technique : Sauf indication contraire, toutes
les valeurs s'appliquent en position normale de montage, à
Recommended
pleine charge ainsi qu'à la tension nominale d'entrée et de
Tightening torque
sortie, à une température ambiante de 25°C et à un temps de
0.5 - 0.6 [Nm]
rodage de 5 minutes.
4.42 - 5.30 [lbf in]
Geben Sie die Artikelnummer in die Suche unserer
Webseite ein. Sie finden dann weitere technische
Unterlagen, Informationen sowie Zubehöre.
WEEE-Reg.-Nr.
Entrez le numéro de pièce dans la recherche de
notre page d'accueil. Vous trouverez ensuite d'autres
documentations techniques, informations et accessoires.
FR
Notice d'emploi
HINWEIS: Stellen Sie sicher, dass Sie
DE
immer mit den neuesten Dokumentationen
arbeiten. Besuchen Sie dazu:www.luetze.de
722711
FR AVIS: Assurez-vous de toujours travailler
avec la documentation la plus récente. Veuillez
consulter le site: www.lutze.fr
722711
ES
Folleto informativo
ESPAÑOL
Les instructions ci-jointes ne remplacent pas les
instructions d'utilisation de l'appareil. Veuillez
également les lire avant d'installer, d'utiliser ou
de réparer l'appareil.
Utilice la documentación, el software y el firmware más
recientes del dispositivo para garantizar un funcionamiento
fiable del sistema. (Utilice los códigos QR al final de esta
página)
Instrucciones de seguridad
ES
Antes de instalar, poner en marcha, utilizar o mantener
el aparato, debe haber leído y comprendido este
manual de instrucciones. Conserve este documento
para futuras consultas.
ADVERTENCIA
Peligro de lesiones por personal de servicio
insuficientemente cualificado! El manejo inadecuado por
parte de personal no cualificado o insuficientemente
cualificado puede provocar daños materiales y lesiones.
Sólo el personal o los técnicos capacitados, en particular los
electricistas, pueden realizar actividades que requieran
medidas especiales.
ADVERTENCIA
Cortocircuitos o descargas
eléctricas debido a una puesta en marcha incorrecta.
En caso de descarga eléctrica, las personas pueden
resultar heridas o los equipos pueden resultar dañados.
Desconecte todo el sistema antes de la puesta en marcha
y compruebe las conexiones antes de la puesta en marcha.
ATENCIÓN
¡Riesgo de lesiones por corriente eléctrica!
Las personas pueden resultar heridas y el aparato puede
resultar dañado por las corrientes eléctricas. Desconecte el
sistema de la fuente de alimentación antes de montarlo.
Para evitar que se produzcan chispas, espere a que se descarguen
los condensadores internos (mínimo 1 minuto).
AVISO
§ Respete las normas de la ESD.
§ El funcionamiento seguro del aparato sólo está
garantizado si se utilizan componentes certificados.
§ Respete las normas de seguridad (incluidas las
normas nacionales de seguridad) para la instalación
y el funcionamiento, las normas de prevención de
accidentes y las reglas generales de la técnica.
§ Encontrará más notas e información sobre el
producto en la ficha técnica del mismo.
§ Se aplica el estado de la ficha técnica actual.
ES Descripción de los elementos de manejo
(1) Terminal de tornillo, salida DC
(2) Potenciómetro de una vuelta para ajustar la tensión de
salida
(3) Enlace web a más documentación
(4) LED verde de estado DC-OK
(5) Identificador de conexión único utilizable para el diagrama
de cableado del usuario final
(6) Terminal de tornillo, entrada AC
Datos técnicos
AVISO Consulte la ficha técnica actual del producto en
cuestión. Esta hoja de datos se puede encontrar en el sitio
web del producto. Allí también encontrará otros documentos
para descargar. Utilice el código QR para descargarlos.
AVISO A la hoja de datos: A menos que se indique lo
contrario, todos los valores son válidos en la posición normal
de montaje, a plena carga y a la tensión nominal de entrada y
salida, a una temperatura ambiente de 25°C y un tiempo de
rodaje de 5 minutos.
EN N OTICE : Make sure you always work
with the latest documentation. Please visit:
www.luetze.com
Enter the part number in the search of our website.
You will then find further technical documentation,
information and accessories.
722711
ES AVISO: Asegúrese de trabajar siempre
con la documentación más reciente.
Visite: www.lutze.es
Introduzca el número de pieza en la búsqueda de
nuestra página web. A continuación, encontrará más
documentación técnica, información y accesorios.
722711
• UK Importer-Address: Lutze Ltd. Tamworth, Staffs,
B77 4DU • www.luetze.com/en-gb
(Ver imagen 2)
