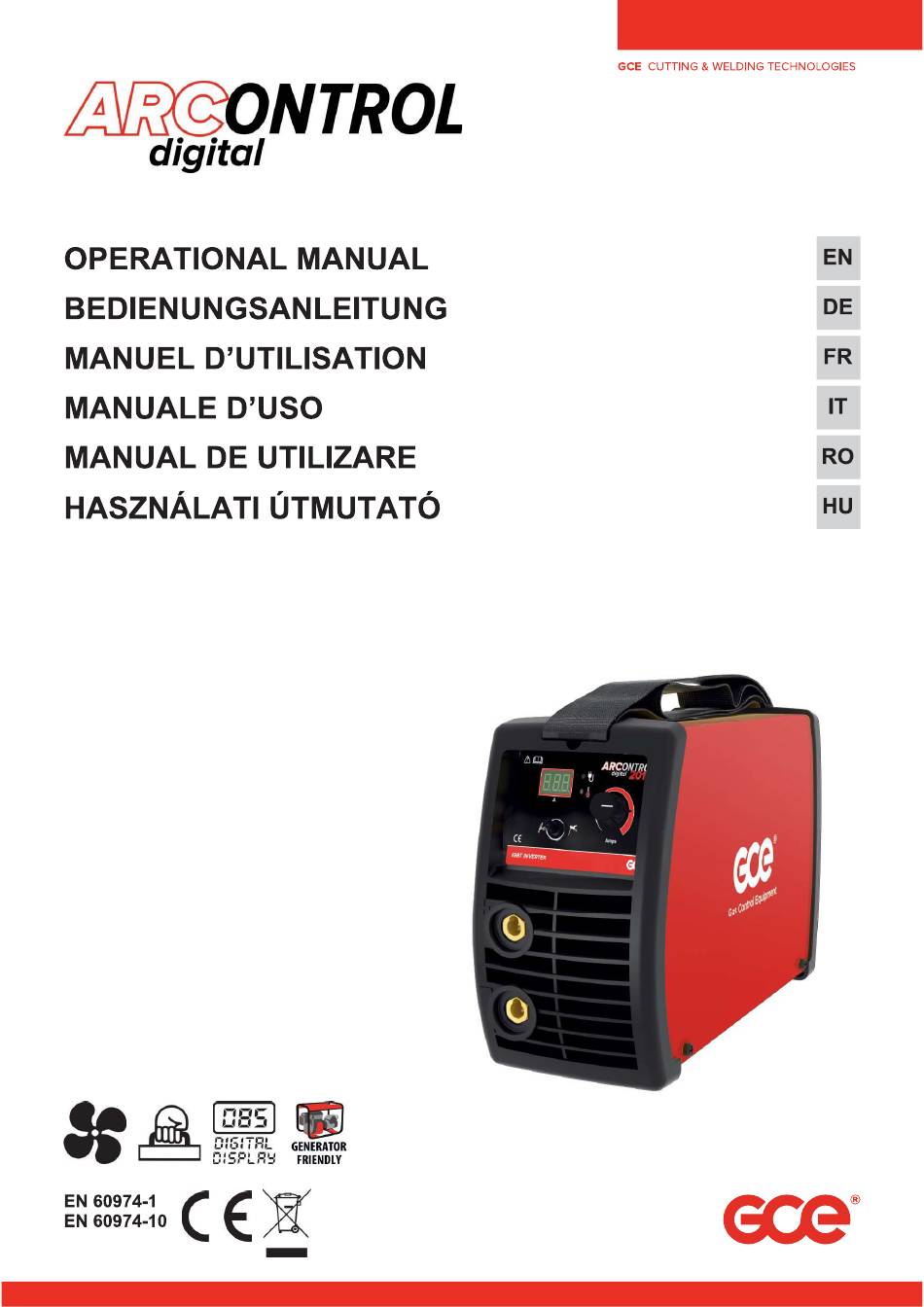

ECE ARCONTROL 161 Bedienungsanleitung
Inhaltszusammenfassung für ECE ARCONTROL 161
- Seite 2 Bevor Sie dieses Gerät benutzen lesen Sie bitte aufmerksam diese Bedienungsanleitung. ARCONTROL sind Schweißmaschinen für das MMA-Lichtbogenschweißen, die auch WIG-Operationen ausführen können. Sie übernehmen die neueste Puls-Weiten-Modulations-Technologie (PWM) und das IGBT-Leistungsmodul (Insulated Gate Bipolar Transistor). Sie sind mit einigen automatischen Schutzfunktionen für Unterspannung, Überspannung, Überhitzung usw.
- Seite 3 Die beim Lichtbogenschweißen verwendeten Schutzgase könnten die Umgebungsluft verdrängen, was schwere oder sogar lebensgefährliche Verletzungen hervorrufen würde. Sorgen Sie immer für eine ausreichende Belüftung, besonders in räumlich begrenzten Arbeitsumgebungen, um eine sichere Atemluftqualität garantieren zu können. Beschäftigen Sie sich gründlich mit den Anweisungen des Herstellers für diese Ausrüstung und die in diesem Zusammenhang zu verwendenden Verbrauchsmaterialien, insbesondere mit den Sicherheitsdatenblättern, und halten Sie sich an die Arbeitsschutzvorgaben Ihres Arbeitgebers.
- Seite 4 abgestimmt sind. Sämtliche Schläuche, Armaturen etc. müssen explizit für die Anwendung geeignet sein und sich in einem guten Wartungszustand befinden. Bewahren Sie die Druckgasbehälter immer in einer aufrechten Position auf, wobei sie sicher an einem Untergestell oder einer festen Stütze befestigt sein sollten. Druckgasbehälter sollten folgendermaßen aufbewahrt werden: in ausreichender Entfernung von Bereichen, in denen sie Stößen oder anderen mechanischen Belastungen ausgesetzt sein könnten...
- Seite 5 Die Schweißmaschine entspricht den Normen EN 60974-1: 2012 und EN 60974-10: 2014 und ist identisch mit der Probe, die von ECMG Electronic Technical Testing Corp. zertifiziert wurde. Die Konformitätserklärung kann angefordert werden, indem Sie das Formular im Kontaktbereich unserer Website www.gcegroup.com ausfüllen. Modell ARCONTROL 161 ARCONTROL 201 Versorgungsspannung 1-230 V ±10% 1-230 V ±10%...
- Seite 6 ARCONTROL-Schweißgeräte verfügen über eine exzellente Strom-Spannungs-Kennlinie (Siehe Abb. 2 am Ende dieser Broschüre). Bezüglich des Lichtbogenhandschweißens ergibt sich folgende Relation zwischen der Nennladespannung U2 und dem Schweißstrom I2: Siehe Abb. 3 am Ende dieser Broschüre Negative Polarität Ausgangsanschluß (-) Power-LED Leuchtet die LED auf, ist das Gerät eingeschaltet.
- Seite 7 Lichtbogenhandschweißen (MMA - Manual Metal Arc Welding) Siehe Abb. 6 am Ende dieser Broschüre Anklopfen des Lichtbogens: Halten Sie die Elektrode senkrecht und berühren Sie das Werkstück. Sobald ein Kurzschluss entsteht, heben Sie den Lichtbogen schnell um 2~4 mm an. Auf diese Weise wird der Lichtbogen gezündet.
- Seite 8 Vor der Verwendung sollte die Elektrode getrocknet werden, und zwar zur Reduzierung des Wasserstoffgehalts des Schweißbades und der Schweißnaht sowie zur Vermeidung von Blasenbildung und Kaltrissen. Beim Schweißvorgang darf der Lichtbogen nicht zu lang sein, ansonsten kann es zu einem instabil brennenden Lichtbogen, großen Spritzern, zu geringer Durchdringung, Unterhöhlung, Blasenbildung etc.
- Seite 9 BEZEICHNUNG ZUGRUNDELIEGENDE URSACHE PRÄVENTIONSMETHODEN DES MANGELS Einschlüsse & Die Schlacke wird in der Mittelschicht während Auswahl einer Elektrode guter Schlackeneinschl des Schweißvorganges schlecht gelöst Schlackenlöslichkeit üsse Unterstrom oder zu hohes Schweißtempo Sorgfältige Ausräumung der Schlacken in den Nicht ordnungsgemäß ausgeführter Schweißvorgang Schichten Das Schweißmaterial passt nicht zum Werkstück Korrekte Auswahl der Schweißparameter...
- Seite 10 Verwenden Sie trockene Druckluft zur Innenreinigung des Lichtbogenschweißgerätes, insbesondere für die Staubbeseitigung im Bereich des Radiators, des Netzspannungstransformators, des Widerstandes, des IGBT-Moduls, der Diode mit kurzer Erholungszeit, der Platine etc. Überprüfen Sie den Bolzen des Lichtbogenschweißgerätes. Sollte sicher dieser gelöst haben, schrauben Sie ihn bitte fest.
- Seite 11 Fehler Ursache Behebung Lichtbogen lässt sich Der Stecker ist locker oder nicht Überprüfen Sie den Anschlussstecker und nicht einfach zünden ordnungsgemäß angeschlossen schließen Sie ihn ordnungsgemäß an oder bleibt stecken Werkstück durch Öl oder Staub verschmutzt Überprüfen und reinigen Falsche MMA/WIG-Auswahl MMA-Verfahren auswählen Instabiler Lichtbogen Lichtbogendruck ist zu gering...
