PCE Instruments PCE-SST 200 Bedienungsanleitung
Lötstation
Verwandte Anleitungen für PCE Instruments PCE-SST 200
Inhaltszusammenfassung für PCE Instruments PCE-SST 200

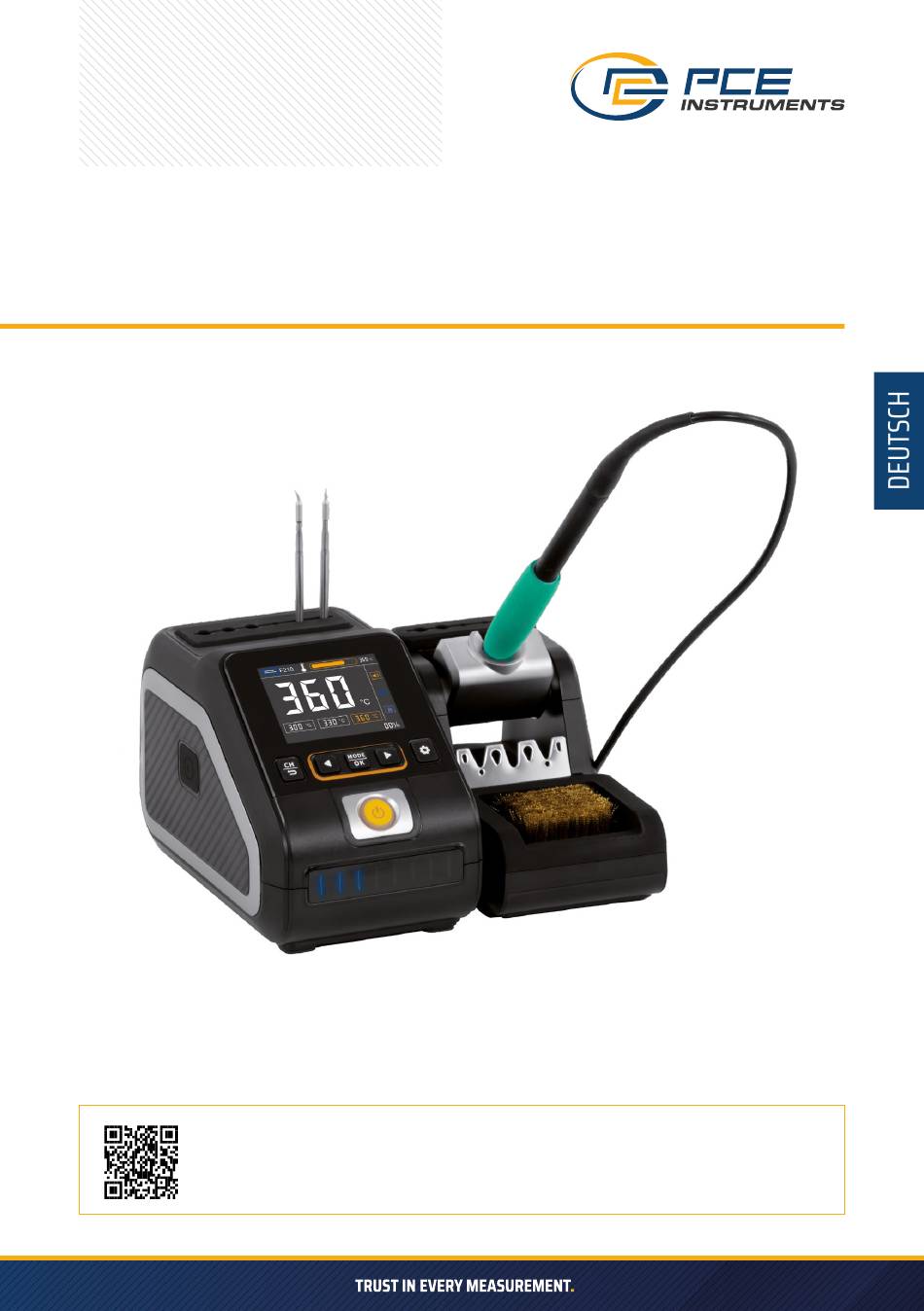

- Seite 1 BEDIENUNGSANLEITUNG LÖTSTATION PCE-SST 200 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN Vorsichtsmaßnahmen bei der Verwendung der Lötstation Um Schäden an der Lötstation zu vermeiden und die Sicherheit am Arbeitsplatz zu gewährleisten, sind folgende Hinweise zu beachten: » Dieses Produkt verfügt über einen dreipoligen geerdeten Stecker, der in eine dreipolige geerdete Steck- dose gesteckt werden muss. -
Seite 3: Produktmerkmale
Ihr Anliegen kümmern können. PRODUKTVORSTELLUNG Die PCE-SST 200 ist eine leistungsstarke Präzisionslötstation, die häufig als Handwerkzeug in elektronischen Lötprozessen eingesetzt wird. Dieses Produkt verfügt über einen integrierten Hochleistungs-Reinkupfer-Transformator, der für Eingangsspannungen von 110 ... 250 V geeignet ist, eine maximale Leistung von 200 W unterstützt, einen einstellbaren Temperaturbereich von 100 ... - Seite 4 STRUKTURELLE EINFÜHRUNG UND ANSCHLUSSPLAN Vorstellung des Hosts 1 – Statusanzeigeleuchte 2 – Schalter 3 – Bedientasten 4 – Display 5 – Bereich für die Platzierung der Lötkolbenspitze 6 – Schnittstelle zum Roboterarm 7 - Schnittstelle für den Griff der Lötstation 8 - Eingangssicherung 9 - Schnittstelle für die Stromversorgung 10 - Anschlussöffnung für den Standby-...
- Seite 5 Einführung in den Winterschlaf-Sitz 1 – Reinigungsbereich für Stahldraht 2 – Steckdose für Lötkolbenspitze 3 – Griff des Winterschlaf-Sitzes 4 – Bereich zum Platzieren der Lötkolbenspitze 5 – Drahtklammer für Griff 6 – Anschlussloch für Winterschlafhalterung Anschlussplan Stromversorgung des Hosts Wenn Sie nach dem Anschließen des Netzkabels die Stromversorgung trennen müssen, können Sie dies durch Umlegen des Netzschalters tun.
-
Seite 6: Displaybeschreibung
DISPLAY BESCHREIBUNG F245 °C 1 - Griffmodell 2 - Temperatureinstellung 3 - Akustische Signale 4 - Betriebsstatus 5 - Temperaturverriegelungsanzeige 6 - Leistungsanzeige °C 7 - Schnellvoreinstellungen 8 - Echtzeit-Temperatur °C °C °C F245 °C °C °C °C 9 - Temperaturkurve (Miniaturansicht) °C F245 CurrentTempe... - Seite 7 BESCHREIBUNG DES ARBEITSPROZESSES Schließen Sie die Geräte gemäß dem Schaltplan an, schalten Sie den Netzschalter auf der Rückseite des Hauptgeräts ein und drücken Sie kurz die Ein-/Aus-Taste, um das Gerät einzuschalten. Nach dem Einschalten wird das Logo angezeigt, und nachdem das Logo verschwunden ist, wechselt das Gerät in den Ruhemodus.
- Seite 8 Solltemperatur einstellen: Sie können die Solltemperatur auf allen drei Hauptseiten auf zwei Arten einstellen. » Durch kurzes Drücken oder Gedrückthalten der Taste können Sie die Solltemperatur einstellen. Im Heizmodus wird durch Drücken der Taste LINKS/RECHTS die Solltemperatur eingestellt, im Ruhemodus wird durch Drücken der Taste die Ruhetemperatur eingestellt.
-
Seite 9: Temperatureinstellung
» Temperatureinstellung Temperaturerhöhung: Drücken Sie kurz die Taste MODE/OK, um die Auswahl zu treffen. Anschließend erscheint ein Dreieckssymbol. Drücken Sie kurz die Taste LINKS/RECHTS oder halten Sie sie gedrückt, um den Erhöhungswert anzupassen. Drücken Sie erneut die Taste MODE/OK, um die Einstellung zu speichern. Temperatursperre: Drücken Sie die Taste MODE/OK, um die Sperre zu aktivieren oder zu deaktivieren. -
Seite 10: Systemeinstellungen
» Systemeinstellungen Bildschirmhelligkeit: Nachdem Sie die Bildschirmhelligkeit ausgewählt haben, drücken Sie kurz die Taste und halten Sie dann die Taste gedrückt, um die Bildschirmhelligkeit anzupassen. Die Bildschirmhelligkeit wird während des Anpassungsvorgangs in Echtzeit aktualisiert. Sobald die Anpassung abgeschlossen ist, drücken Sie kurz die Taste, um die Einstellungen zu speichern. Alarmton: Nachdem Sie den Alarmton ausgewählt haben, drücken Sie kurz die Taste MODE/OK und halten Sie dann die Taste LINKS/RECHTS gedrückt, um den Alarmton anzupassen. - Seite 11 PRODUKTPARAMETER Modellnummer PCE-SST 200 Leistung 200W (MAX) Temperaturbereich 100 ... 450°C Hostgröße L 156mm x W 96mm x H 103mm Eingangsspannung 110 ... 250V Eingangssicherung Unterstützte Lötkolbentypen F210, F245 Nettogewicht des Hosts 475 g (einzelnes Gerät) ERSETZEN UND REINIGEN DER LÖTSPITZE Ersetzen der Lötspitze...
- Seite 12 VERWENDUNG UND WARTUNG DER LÖTKOLBENSPITZE » Nachdem sich die Temperatur stabilisiert hat, reinigen Sie die Lötspitze mit einem sauberen Schwamm und überprüfen Sie den Zustand des Lötkolbens. » Wenn die Zinnbeschichtung der Lötspitze schwarze Oxidablagerungen aufweist, kann sie mit neuem Zinn beschichtet und anschließend mit einem sauberen Schwamm abgewischt werden.
-
Seite 13: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
