Kapitel 3 Mechanische Installation; Verdrahtung - Banner R130C Produkthandbuch

R130C 8-Port 2-Kanal PNP IO-Link Hub – Produkthandbuch
Chapter Contents

Verdrahtung................................................................................................................................................................................................... 6

Kapitel 3
Installieren Sie den R130C, um Zugriff auf Funktionsprüfungen, Wartung und Service oder Ersatz zu ermöglichen.
Installieren Sie nicht den R130C in einer Weise, die eine absichtliche Umgehung unmöglich macht.
Befestigungselemente müssen stark genug sein, um einen Bruch zu verhindern. Um ein Lösen oder Verschieben des
Geräts zu verhindern, wird die Verwendung von dauerhaften Befestigungselementen oder Verriegelungsbeschlägen
empfohlen. Die Montagebohrung (4,5 mm) im R130C ist für M4 (Nr. 8) Befestigungsteile geeignet.

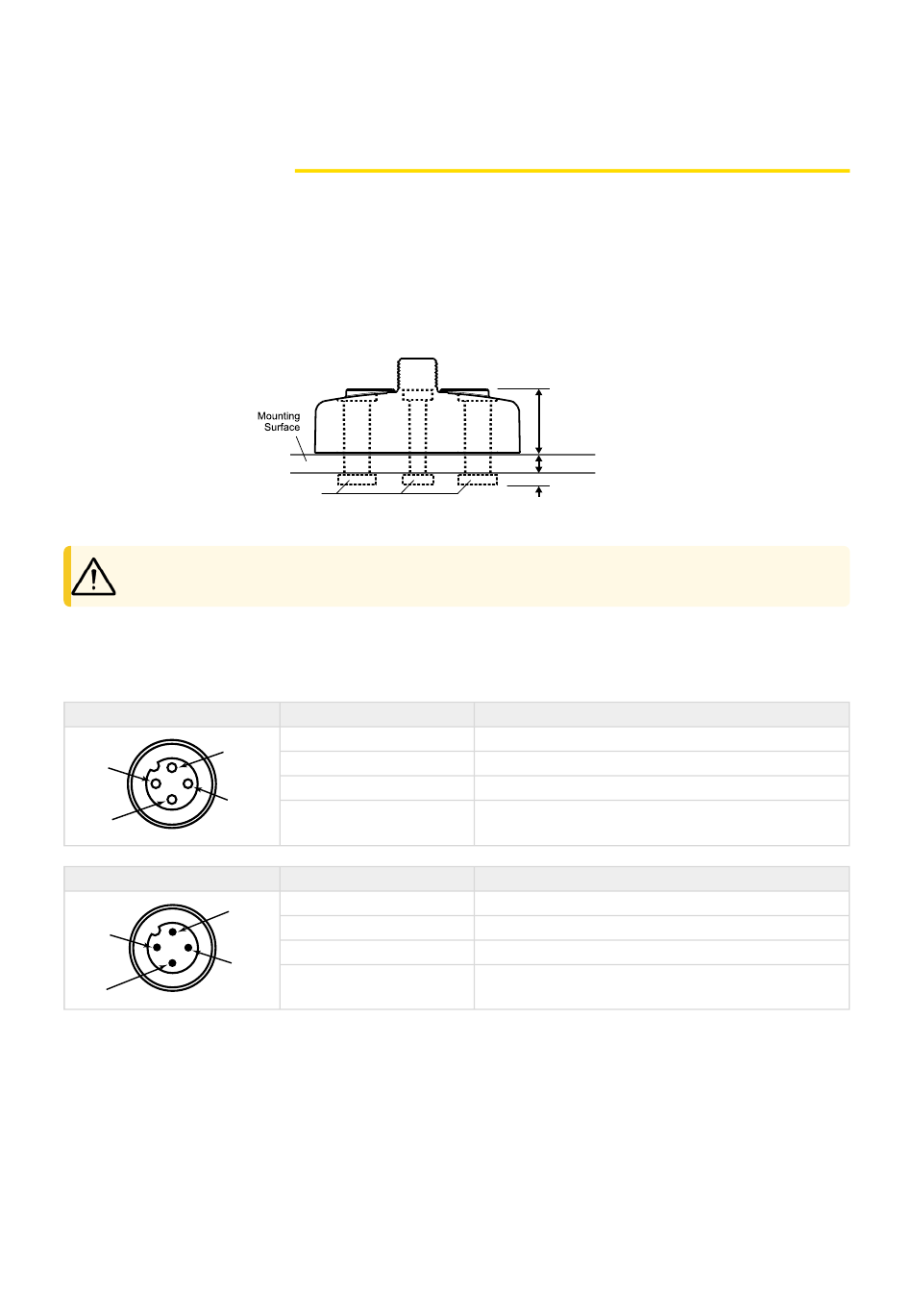

Die folgende Abbildung hilft bei der Bestimmung der Mindestschraubenlänge.
Vorsicht: Die Befestigungsschraube des R130C bei der Montage nicht zu fest anziehen. Ein zu
starkes Anziehen kann die Leistung des R130C beeinträchtigen.
Verdrahtung
Port 1-Port 8 — Buchse
2
1
3
4
Stecker
1
2
4
3
24-März-25
Mechanische Installation
Nut
Screw Length = 19.0 mm + "X" mm + 3 mm
Pin
1
2
3
4
Pin
1
2
3
4
© Banner Engineering Corp. Alle Rechte
vorbehalten. www.bannerengineering.com
approx.
19 mm ±1
X mm
3 mm *
*
for minimum
engagement of
three threads
Signalbeschreibung
18 V DC/30 V DC
Diskrete Schaltung 2 (Eingang/Ausgang)
Masse (Erdung)
Diskrete Schaltung 1 (Eingang/Ausgang)
Signalbeschreibung
18 V DC/30 V DC
Banner-spezifisch
Masse (Erdung)
IO-Link
