Cycle Country BEARFORCE 52 POLY Montage- Und Bedienungsanweisung

Komplettes schneeschildsystem
BEARFORCE
52" POLY und 60" POLY XT
Komplettes Schneeschildsystem
MONTAGE- UND BEDIENUNGSANWEISUNG
Bestell-Nr.: 10-0490 / 10-0260 / 10-0290
© Erste Ausgabe, August 2011
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Cycle Country BEARFORCE 52 POLY

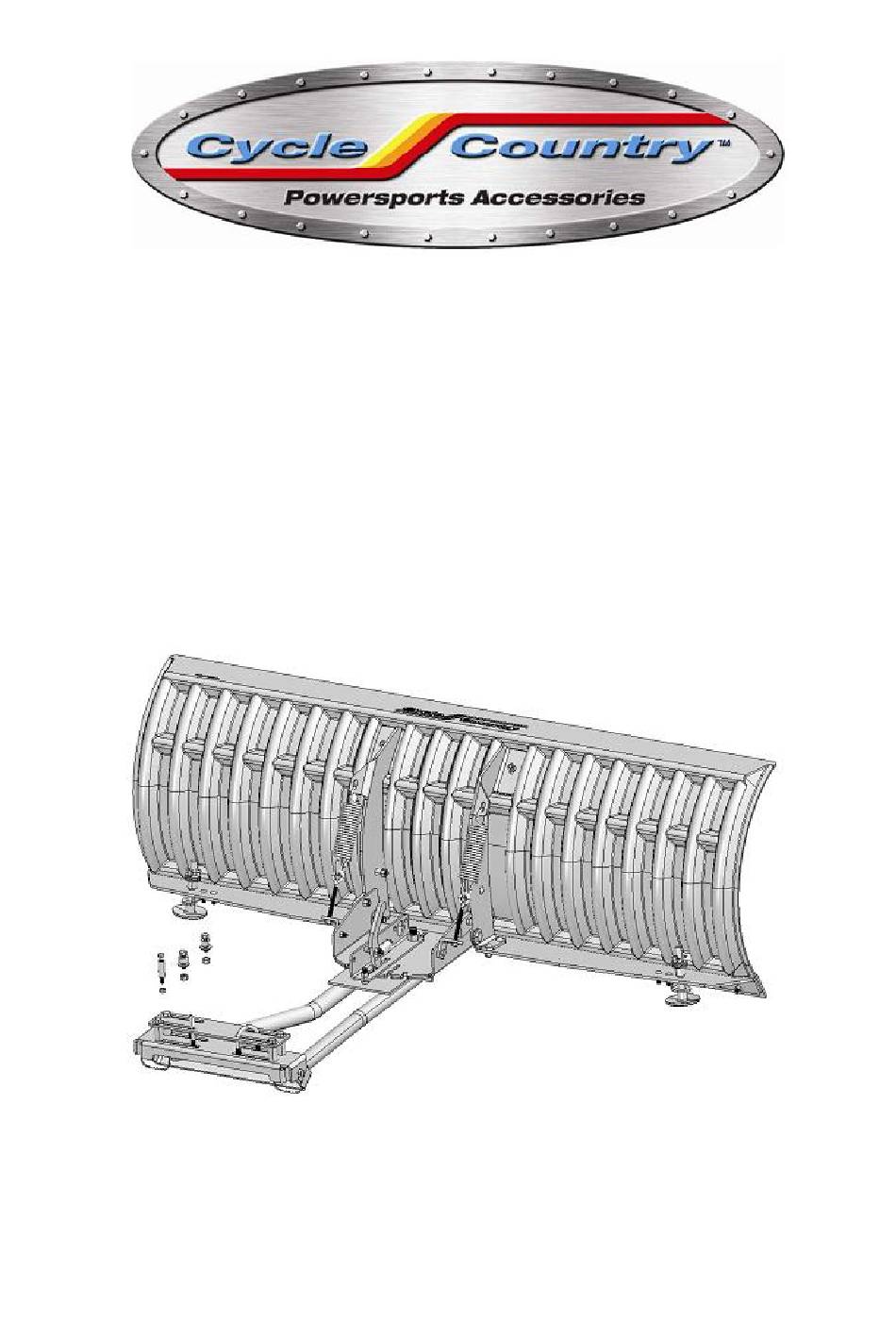

  • Seite 1 BEARFORCE 52“ POLY und 60“ POLY XT Komplettes Schneeschildsystem MONTAGE- UND BEDIENUNGSANWEISUNG Bestell-Nr.: 10-0490 / 10-0260 / 10-0290 © Erste Ausgabe, August 2011...
  • Seite 2: Komplettheit Der Lieferung

    BEDIENUNGSANWEISUNG Herzlichen Glückwunsch zum Kauf des robustesten und leichtesten Schneeschildes auf dem Markt. Der außergewöhnlich robuste Schneeschild BEARFORCE mit patentierter frostresistenter Polyethylen- Konstruktion wurde für alle Varianten der Schneeräumung konzipiert und kann mit allen Quad/UTV- Typen verbunden werden. Bei richtiger Benutzung, ordnungsgemäßer Pflege und regelmäßiger Wartung wird Ihnen dieser Schneeschild viele Jahre lang gute Dienste leisten.
  • Seite 3: Sicherheitsinformationen

    Vor Montage und Benutzung des Schneeschildes lesen Sie vorher bitte alle Anweisungen, Hinweise und Warnungen sorgfältig durch. Für einen sicheren Betrieb befolgen Sie bitte folgende Anweisungen:   Vor der Benutzung lesen Sie sich bitte diese komplette Anleitung sowie die Bedienungsanweisung für Ihr Quad durch.
  • Seite 4 Schneeschildes und seine Aufhängungen so konzipiert, dass sie nachgeben, falls das System übermäßig beansprucht wird. WARNUNG Zur Verhütung von Verletzungen bzw. von Beschädigungen der Maschine: Fahren Sie mit einem anmontierten Schneeschild nicht schneller als 8 km/h. Denken Sie daran, dass die lichte Höhe der Maschine mit anmontiertem Schneeschild erheblich höher ist.
  • Seite 8: Bevor Sie Beginnen

    BEVOR SIE BEGINNEN:   Lesen Sie sich alle Hinweise in dieser Anleitung durch.   Überprüfen Sie, wohin welche Teile gehören.   Gehen sie nach den Instruktionen in dieser Anleitung vor und halten Sie die darin angeführten Abläufe ein. ...
  • Seite 9 MONTAGE DES SCHNEESCHILDES 60“ 1. Montieren Sie die Anschläge des Schneeschildes 6, 28 und 29 in die Streben 30 und 31 gemäß Abb. 1. Ziehen Sie mit dem vorgeschriebenen Drehmoment fest. Drehmoment der Anschläge des Schneeschildes: 23 Nm 2. Befestigen Sie die Streben 30 und 31 an dem Winkelstück 33 unter Verwendung der Doppelschrauben 36 und der Muttern 6 gemäß...
  • Seite 10 5. Ziehen Sie die Muttern 6 der unteren Leiste mit dem vorgeschriebenen Drehmoment fest. Siehe Abb. 1. Drehmoment der Muttern der unteren Leiste: 41 Nm 6. Ziehen sie die Muttern des Trägers 32 Nr. 38 und 6 mit dem vorgeschriebenen Drehmoment fest. Siehe Abb.
  • Seite 11 ZUSAMMENBAU DES SCHNEESCHILDES 52“ 1. Befestigen Sie die Streben 35 und 36 an dem Winkeleisen 37 unter Verwendung von Doppelschrauben 25 und Muttern 6 gemäß Abb. 1A. Drehen Sie die Muttern mit dem vorgeschriebenen Drehmoment fest. Drehmoment: 41 Nm 2. Verbinden Sie den Schneeschild 39 mit den Streben 35 und 36 mithilfe der Unterlegscheiben 31, Schrauben 27 und Muttern 6 gemäß...
  • Seite 12 4. Montieren Sie beiden Halterungen der Gleitlager 34 an die beiden Enden des Winkelstücks 39 mit Hilfe der Schrauben 26 und Muttern 10, siehe Abb. 1D. 5. Ziehen Sie die Muttern 10 der Halterungen der Gleitlager mit dem vorgeschriebenen Drehmoment fest.
  • Seite 13 ZUSAMMENBAU DES ADAPTERS 1. Bauen Sie die Halterung des Hebels zusammen, siehe Abb. 2. ANMERKUN 2A – Ziehen sie die innere Mutter 4 mit dem Drehmoment 13,5 Nm fest ANMERKUN 2B – Ziehen Sie die Mutter 4 ganz fest und lockern Sie sie dann um ein e 1 / 8 - 1 / 4 Drehung, damit der Hebel sich frei drehen kann.
  • Seite 14 3. Platzieren Sie die zusammengebaute Halterung des Hebels an dem mit der Positionierplatte zusammenmontierten Adapter gemäß Abb. 4. 4. Bringen Sie den Abstandshalter 21 an und befestigen Sie ihn mit Schraube 10 und Mutter 6. Drehen Sie die Mutter mit dem vorgeschriebenen Drehmoment fest.
  • Seite 15 8. Montieren Sie die Einfänge der Federn 15 an die Positionierplatte mittels Schrauben 16 und Muttern Drehen Sie die Muttern 4 ganz fest, und dann lockern Sie sie um eine 1/8- 1/4 Drehung, damit die Federhemmungen 15 sich frei drehen können, siehe Abb.
  • Seite 16: Garantiebedingungen

    Garantiebedingungen Der Importeur behält sich das Recht auf etwaige technische Änderungen der Konstruktion und des Designs ohne vorhergehende Hinweisung vor. Bei etwaigen Unklarheiten wenden Sie sich bitte an Ihren Verkaufshändler.

Diese Anleitung auch für:

Bearforce 60 poly xt10-049010-026010-0290
