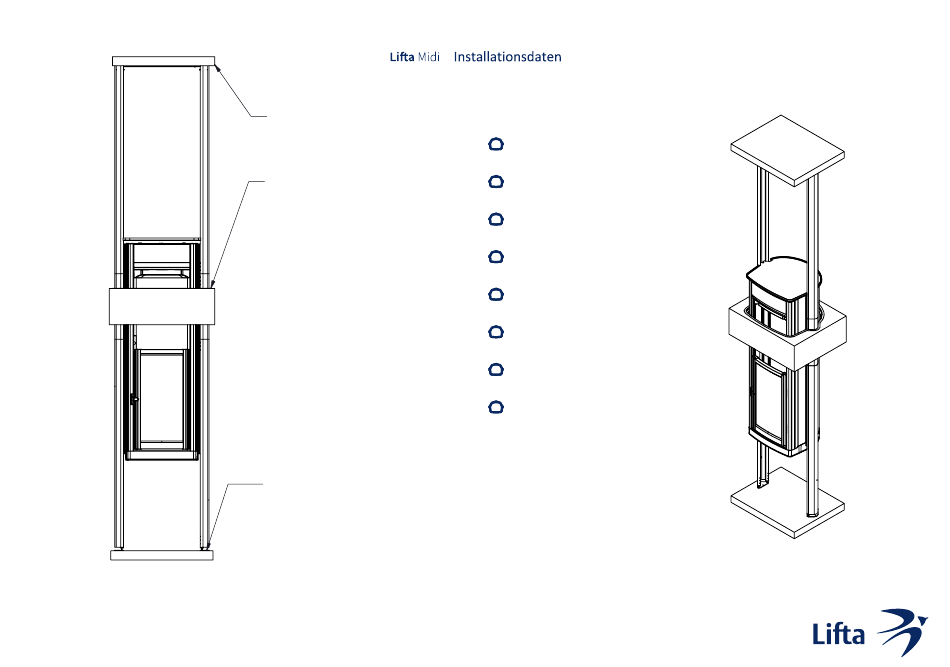

Lifta Midi Installationsdaten
Quicklinks
Lifta Midi
Print maybe reduced – do not scale
-
Druckbelastung an der Decke 40 kg
mögliche Querbelastung von 8 kg
Fixiert mit zwei festen Stiften in der
Decke
Keine Last in der Zwischendecke
Befestigung zur Einhaltung der
Spurweite
Kompressionslast
Max. 216 kg pro Schiene
(4500 mm)Förderhöhe
Technische Informationen:
Antrieb:
Seiltrommel, Bremse, Zahnradgetriebe, Motor
Lastaufnahme:
max. 2 Personen 170 kg
Förderhöhe:
bis 4500 mm
Etagen:
2
Netzspannung:
220V ~ 240 C 1 Ph 50/60 Hz
Betreibsstrom:
max. 6 Amp
Standardfarbe:
Seiltrommel, Bremse, Zahnradgetriebe, Motor
Antrieb:
Weiß (RAL9010)
Lifta Midi
Inhaltszusammenfassung für Lifta Midi
- Seite 1 Befestigung zur Einhaltung der Spurweite Förderhöhe: bis 4500 mm Etagen: Netzspannung: 220V ~ 240 C 1 Ph 50/60 Hz Betreibsstrom: max. 6 Amp Standardfarbe: Seiltrommel, Bremse, Zahnradgetriebe, Motor Antrieb: Weiß (RAL9010) Kompressionslast Max. 216 kg pro Schiene (4500 mm)Förderhöhe Lifta Midi Lifta Midi...
- Seite 2 Print maybe reduced – do not scale Distanzbrett Bodendeckel Bodendeckel Lifta Midi...
- Seite 3 Schiene min. freier Bereich zur Steckdose Stellfuß 762 mm Fußboden zur Decke Mindesthöhe 2100 mm (F-F) Siehe Detail C Unteres Stockwerk Befestigungsschrauben 4x32 mm (2 Stk. pro Seite) Detail C Scale 1:3 Detail B Scale 1:3 Unteres Stockwerk Lifta Midi...
- Seite 4 Print maybe reduced – do not scale Bodendeckel Manschette Front Gegenrahmen Front Draufsicht 400 mm Gegenrahmen 2 mm 384 mm 40 mm 763 mm Detail B Section A-A Scale 1:1 Manschette Lifta Midi...
- Seite 5 Print maybe reduced – do not scale Tür kann DIN Links und DIN Rechts montiert werden 1040 mm 732 mm Haltegriff Bedienteil 367 mm 1335 mm geöffnete Tür 640 mm Front Front DIN Rechts DIN Links Lifta Midi...
- Seite 6 SECTION A‐A Section A-A 2 FLOOR APPLICATION 2 FLOOR APPLICATION WITH ENCLOSED SHAFT WITH ENCLOSED SHAFT © Stiltz Ltd. Wagon.Wang 2020/12/21 Drawn Date Lifta Midi PAGE DIMENSIONS IN MM UNLESS OTHERWISE NOTED 6 OF 9 THIRD ANGLE PROJECTION ‐ AS 1100...
- Seite 7 Section A-A Lifttür und Galerietür geöffnet Lifttür und Galerie geöffnet Galerielösung Galerielösung SECTION B‐B Section B-B © Stiltz Ltd. 2020/12/21 Wagon.Wang Drawn Date Lifta Midi PAGE DIMENSIONS IN MM UNLESS OTHERWISE NOTED 7 OF 9 THIRD ANGLE PROJECTION ‐ AS 1100...
- Seite 8 1040 mm zwischen Schienen Wand Wand 745 mm zur Rückseite der Kabine 380 mm bis zur Mitte der Schiene (ohnen Übergangsblech) 1033 mm Pfosten zur Wand Galerietür versetzt (Beispiel) für die volle Öffnung der Lifttür Beispiel Austritt (optional) Lifta Midi...
- Seite 9 590 mm 587 mm 634 mm 976 mm 673 mm 2345 mm 732 mm 649 mm 2456 mm 2437 mm 1937 mm 2393 mm 779 mm (E) Front Lichtschranke Section A-A Lifta Midi mit Bodendeckel Lifta Midi ohne Bodendeckel Lifta Midi...
