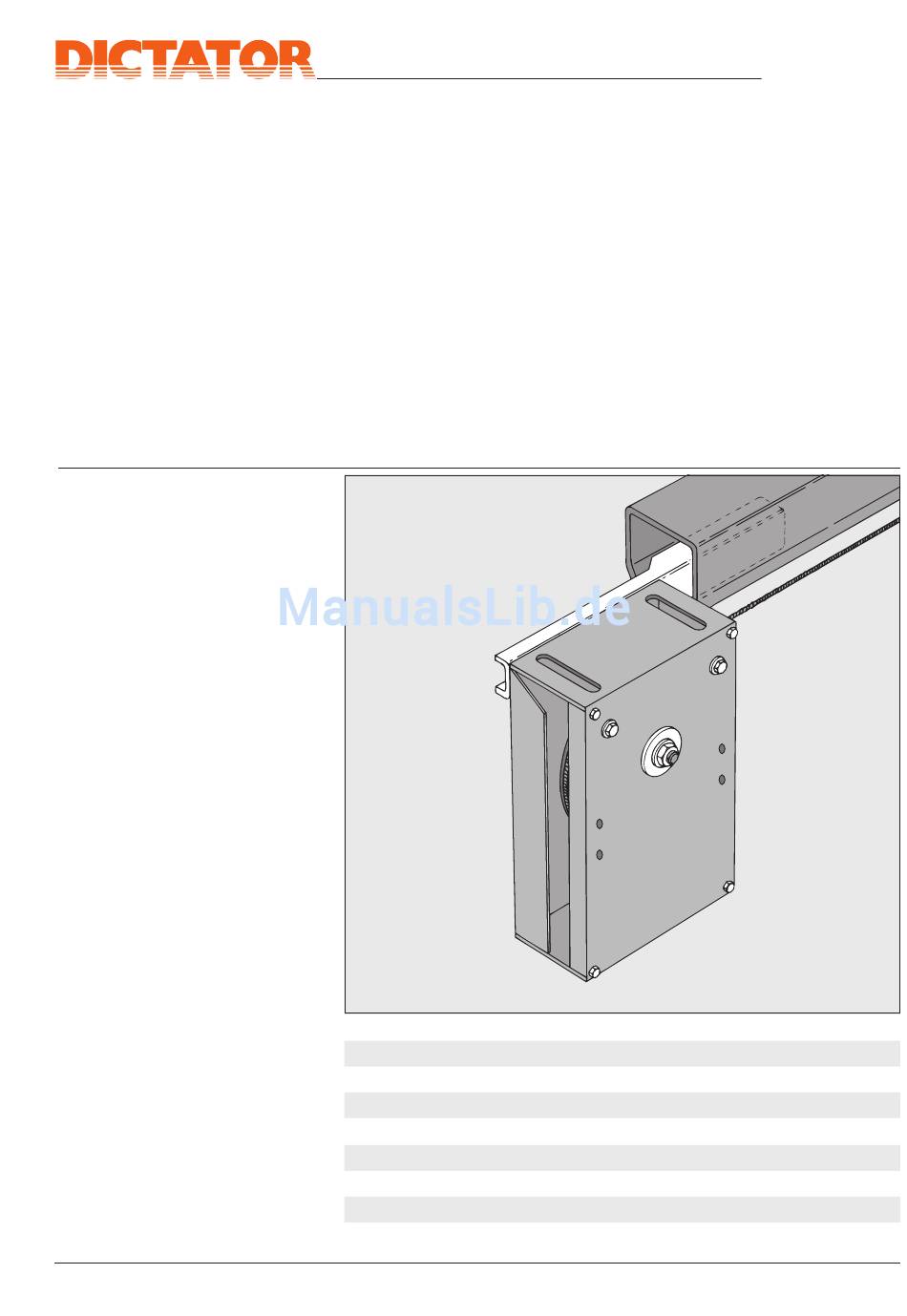

Dictator DICTAMAT 500 Handbuch

Technisches Handbuch
Der Torantrieb DICTAMAT 500 schließt
kontrolliert per Feder Brandschutz-
Schiebetore bis 6,5 m Torbreite. Der
DICTAMAT 500 kann auch in explosions-
gefährdeten Bereichen eingesetzt wer-
den (Schließkraft hier max. 160 N), da
die Feststellung des Tores bei Bedarf
durch einen separaten Magneten erfolgt.
Beim DICTAMAT 500 sind Schließfeder
und Radialdämpfer in einem kompak-
ten Gehäuse eingebaut. Dies erleich-
tert die Montage erheblich.
Das Stahlseil des DICTAMAT 500 wird
direkt an der Schließkante des Tores be-
festigt. Bei Öffnen des Tores wird die Fe-
der gespannt. Sobald das Tor losgelas-
sen wird oder der Magnet in der Position
Tor AUF stromlos geschaltet wird (z.B.
durch einen Rauchmelder bei Alarm),
schließt die Feder das Tor. Die
Schließgeschwindigkeit wird über
den integrierten Radialdämpfer kontrol-
liert. Sie ist einstellbar.
Die Komponenten des DICTAMAT 500
sind amtlich geprüft. Sie werden vom
Staatlichen Materialprüfungsamt Nord-
rhein-Westfalen (MPA-NRW) güteüber-
wacht (Überw.Kennz.: Do.15.1/
Do.15.4).
Auswahlkriterien
© DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 0037

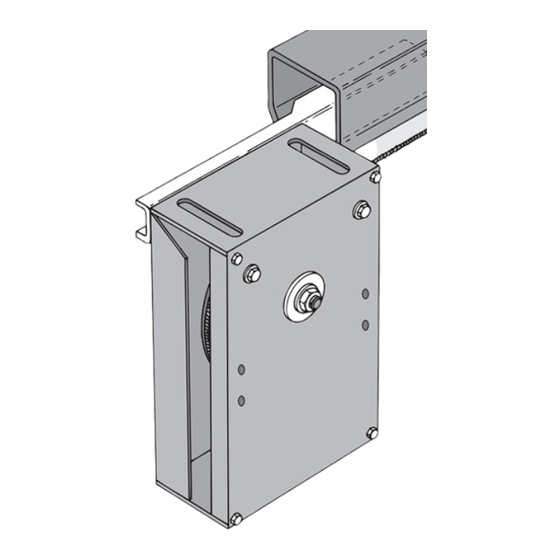

DICTAMAT 500
Schließfeder für Brandschutzschiebetore
im Ex-Bereich mit Geschwindigkeitsregelung
• Für Brandschutz-Schiebetore bis max. 6,5 m Breite
• Schließkraft
• Für Tore bis max
• Schließen durch integrierte Schließfeder, Öffnen von Hand
• Schließgeschwindigkeit einstellbar zwischen 0,08 - 0,2 m/s
• Gewicht
Brandschutz-Schiebetorantriebe
160 N
320 N (nicht für ex-gefährdete Bereiche)
400 kg: 160 N / 800 kg: 320 N (nicht EX-Bereiche)
mit Feder 160 N: 16 kg
mit Feder 320 N: 22 kg
Halbautomatische
DICTAMAT 500
Seite 05.053.00
