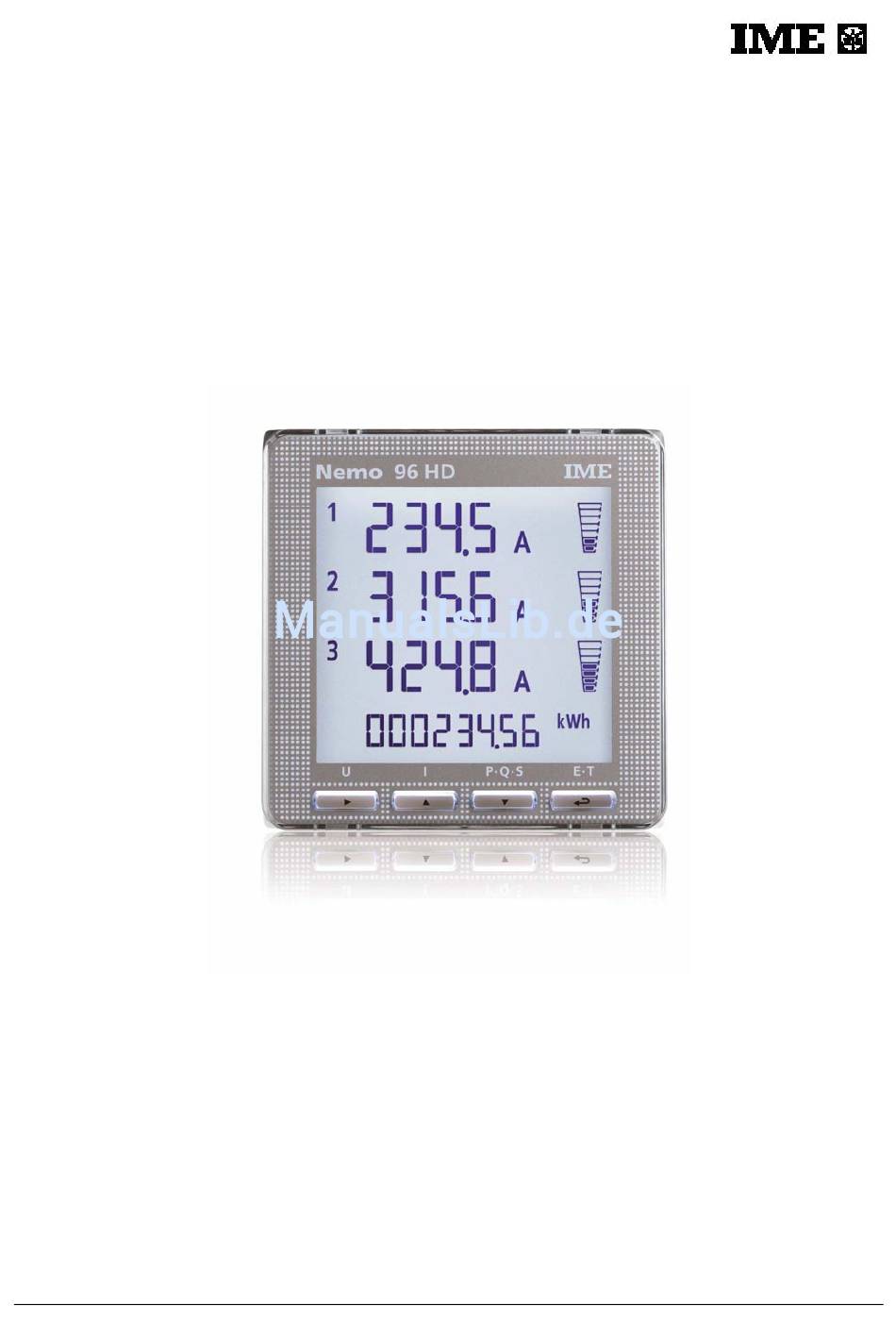

- Seite 1 BEDIENUNGSANLEITUNG NEMO 96 HD IME MESSGERÄTE GMBH – DORFÄCKERSTR. 27 – 90427 NÜRNBERG – Tel. 0911 3150 150 – Fax. 0911 3150 154 – Firmware 1.08 – MAN 10781601 (02 / 08)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendung Sicherheitshinweise Lieferumfang Technische Beschreibung Bestellnummer Programmierbare Parameter Eingänge und Ausgänge Erweiterungsmodule (Option) Abmessungen Anschlussbilder Ablesung Ablesewinkel Kontrasteinstellung Hintergrundbeleuchtung Bedienung / Anzeigemodus Taste U Taste I Taste P-Q-S Taste E-T Phasenfolgeerkennung Betriebsstundenzähler Programmierung Programmierung / Programmiermodus Allgemein Programmierstart Programmierung Code 1000 (Allgemein) 9.3.1 Kundenspezifische Anzeigeseite Zeile1 9.3.2... -
Seite 3: Verwendung
Verwendung Das Multimessgerät NEMO96HD eignet sich zum Messen der elektrischen Größen in einem Niederspannungsnetz. Je nach Anschluss des Gerätes kann im 3- oder 4-Leiter Drehstromnetz mit ungleicher Belastung sowie im Wechselstromnetz gemessen werden. Das Gerät kann direkt bis 500V (Drehstromnetz; Phase - Phase) angeschlossen werden, bzw. über Spannungswandler (maximal 1000V primär !) betrieben werden. -
Seite 4: Abmessungen
Abmessungen * Modul Anschlussbilder Achtung! Die Stromwandler dürfen sekundär nicht geerdet werden. Der Anschluss erfolgt gem. nachfolgenden Anschlussbilder. Das Gerät benötigt außerdem eine Hilfsspannungsversorgung (SUPPLY – Anschluss 20 und 21). Die Netzart muss während der Programmierung, entsprechend dem gewählten Anschlussbild, einprogrammiert werden. Netzart Kennung Schaltbild... -
Seite 5: Ablesung
Ablesung Ablesewinkel Der Ablesewinkel Bediener – Gerät sollte max. 45° betragen (gem. Zeichnung). Kontrasteinstellung Der Kontrast lässt sich in vier Stufen verändern. Die Einstellung erfolgt während der Programmierung (sh. Punkt 9). Hintergrundbeleuchtung Die Beleuchtung der Anzeige lässt sich in vier Stufen (0 – 30 – 70 – 100% vom Standardwert) verändern. Die Einstellung bezieht sich auf den Standardanzeigemodus (mehr als 20 Sekunden keine Tastenbetätigung). -
Seite 6: Taste I
Taste I 3n3E 3-2E / 3-3E 1n1E Phasenstrom Phasenstrom Spannung Strom Wirkenergie Wirkenergie Strom, Minimal- und Höchstwert Wirkenergie Strommittelwert Strommittelwert Oberwellengehalt, Strom Blindenergie Blindenergie Blindenergie max. Strommittelwert max. Strommittelwert Netzart Wirkenergie Wirkenergie Firmware-Version Optionale Module Neutralleiterstrom Oberwellengehalt, Phasenstrom Summenstrom Blindenergie Blindenergie Oberwellengehalt, Phasenstrom Netzart... -
Seite 7: Taste Et
↵ Taste ET 3n3E 3-2E / 3-3E 1n1E Leistungsfaktor Leistungsfaktor Leistungsfaktor Frequenz Frequenz Frequenz Betriebsstunden Betriebsstunden Betriebsstunden Wirkenergie Wirkenergie Wirkenergie Leistungsfaktor je Phase positive Wirkenergie positive Wirkenergie Wirkenergie Wirkenergie positive Wirkenergie positive Blindenergie positive Blindenergie positive Blindenergie negative Wirkenergie negative Wirkenergie negative Wirkenergie negative Bildenergie negative Blindenergie... -
Seite 8: Programmierung / Programmiermodus
Programmierung / Programmiermodus Allgemein Bei der Erstinbetriebnahme muß das Multimessgerät einmalig auf die gewünschten Werte konfiguriert werden. Danach bleiben die Parameter im Speicher abgelegt, auch wenn die Hilfsspannung abgeschalten wird. Während der Programmierung verwenden Sie die vier Tasten auf der Frontseite des Gerätes: Taste - Programmiermodus wird gestartet - Verlassen des Programmiermodus ohne Speicherung... -
Seite 9: Netzart
9.3.4 Netzart (Kennung: SYS) • Am Display erscheint: SYS • mit der Taste bzw. Taste kann der Parameter für die Netzart verändert werden • Folgende Werte sind möglich: 3n 3E = 4- Leiter Drehstromnetz 3 - 3E = 3- Leiter Drehstromnetz; 3 Stromwandler 3 - 2E = 3- Leiter Drehstromnetz;... -
Seite 10: Spannungswandlerübersetzung
9.4.2 Spannungswandlerübersetzung (Kennung Ut) • Am Display erscheint: Ut • Achtung: Maximale Wandlerprimärspannung 1000V Bei Änderung der Spannungswandlerübersetzung werden die Energiezähler automatisch zurückgesetzt • mit der Taste ; Taste bzw. Taste kann der Wert verändert werden • Folgende Werte sind möglich: 0001,0 = Direktanschluss 0010,0... -
Seite 11: Optionale Erweiterungsmodule (Allgemein)
Verriegelungshebel sichern 11.4 Fehlermeldung Falls sich ein Modul an einem falschen Steckplatz befindet erscheint die Meldung Err SLOt --I- (I zeigt die Position des Moduls an) im Display. IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 12: Optionales Erweiterungsmodul If96001 (Rs485)
Optionales Erweiterungsmodul IF96001: Kommunikation RS485 Das Modul IF96001 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Auslesung der Messwerte und Konfigurationsparameter über die RS485 Kommunikation. Das Gerät Nemo96HD kann maximal ein Erweiterungsmodul IF96001 aufnehmen. Das Modul IF96001 kann nur auf Steckplatz A eingesteckt werden. Das Modul darf nur bei ausgeschaltetem Gerät (ohne Hilfsspannungsversorgung) eingesteckt oder entfernt werden. -
Seite 13: Progammierung
Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 14: Optionales Erweiterungsmodul If96002 (Rs232)
Optionales Erweiterungsmodul IF96002: Kommunikation RS232 Das Modul IF96002 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Auslesung der Messwerte und Konfigurationsparameter über die RS232 Kommunikation. Das Gerät Nemo96HD kann maximal ein Erweiterungsmodul IF96002 aufnehmen. Das Modul IF96002 kann nur auf Steckplatz A eingesteckt werden. Das Modul darf nur bei ausgeschaltetem Gerät (ohne Hilfsspannungsversorgung) eingesteckt oder entfernt werden. - Seite 15 Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
-
Seite 16: Optionales Erweiterungsmodul If96003: 2Ximpulsausgang
Optionales Erweiterungsmodul IF96003: 2xImpulsausgang Das Modul IF96003 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Übertragung der Energie mittels Impulsen. Zwei potentialfreie und voneinander unabhängige Impulsausgänge können sowohl der Wirkenergie als auch der Blindenergie zugeordnet werden. Das Gerät Nemo96HD kann maximal zwei Erweiterungsmodule IF96003 aufnehmen, in diesem Fall stehen vier Impulsausgänge zur Verfügung. -
Seite 17: Impulswertigkeit (Kennung Ual)
Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 18: Optionales Erweiterungsmodul If96004: 2Xanalogausgang
Optionales Erweiterungsmodul IF96004: 2xAnalogausgang Das Modul IF96004 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Abbildung von zwei Messgrößen auf das Analogsignal 0...20mA und/oder 4...20mA. Das Gerät Nemo96HD kann maximal zwei Erweiterungsmodule IF96004 aufnehmen, in diesem Fall stehen vier Analogausgänge zur Verfügung. Das Modul IF96004 kann auf Steckplatz C oder D eingesteckt werden. Das Modul darf nur bei ausgeschaltetem Gerät (ohne Hilfsspannungsversorgung) eingesteckt oder entfernt werden. -
Seite 19: Messgröße (Kennung Meas)
15.5.2 Messgröße (Kennung MEAS) • mit der Taste bzw. Taste kann die Messgröße ausgewählt werden • Folgende Werte sind möglich (abhängig von der eingestellten Netzart): = Phasenspannung L1 = Phasenspannung L2 = Phasenspannung L3 = Phasenstrom L1 = Phasenstrom L2 = Phasenstrom L3 = verkettete Spannung L1-L2 = verkettete Spannung L2-L3... - Seite 20 Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
-
Seite 21: Optionales Erweiterungsmodul If96005: 2Xgrenzkontakt
Optionales Erweiterungsmodul IF96005: 2xGrenzkontakt Das Modul IF96005 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Überwachung zweier Messgrößen durch zwei Grenzkontakte. Das Gerät Nemo96HD kann maximal zwei Erweiterungsmodule IF96005 aufnehmen, in diesem Fall stehen vier Grenzkontakte zur Verfügung. Das Modul IF96005 kann auf Steckplatz A, B, C oder D eingesteckt werden. Das Modul darf nur bei ausgeschaltetem Gerät (ohne Hilfsspannungsversorgung) eingesteckt oder entfernt werden. - Seite 22 16.5 Grenzkontakt 1 ↵ ↵ ↵ ↵ • Drücken Sie nun solange die Taste bis am Display nachfolgene Meldung (C MEAS) erscheint: 16.5.1 Messgröße (Kennung MEAS) • mit der Taste bzw. Taste kann die Messgröße ausgewählt werden • Folgende Werte sind möglich (abhängig von der eingestellten Netzart): = Phasenspannung L1 = Phasenspannung L2 = Phasenspannung L3...
-
Seite 23: Relaiszustand (Kennung: Rele)
Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 24: Optionales Erweiterungsmodul If96006: Neutralleiterstrom
Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern. -
Seite 25: Optionales Erweiterungsmodul If96007 (Profibus)
Optionales Erweiterungsmodul IF96007: Kommunikation Profibus Das Modul IF96007 in Verbindung mit dem Multifunktionsbaustein Nemo96HD ermöglicht die Auslesung der Messwerte und Konfigurationsparameter über die Profibus Kommunikation. Das Gerät Nemo96HD kann maximal ein Erweiterungsmodul IF96007 aufnehmen. Das Modul IF96007 kann nur auf Steckplatz A eingesteckt werden. Das Modul darf nur bei ausgeschaltetem Gerät (ohne Hilfsspannungsversorgung) eingesteckt oder entfernt werden. - Seite 26 Die Programmierung dieses Moduls ist nun abgeschlossen. Die Programmierung wird bei Punkt 9.4 fortgesetzt bzw. falls weitere Module eingesteckt sind folgt deren Programmierung (weiter bei der Programmieranweisung für das entsprechende Modul). IME behält sich das Recht vor, die technischen Merkmale ohne Benachrichtigung zu ändern.
