EME5
HAUPT- UND NOT-AUS-
SCHALTER

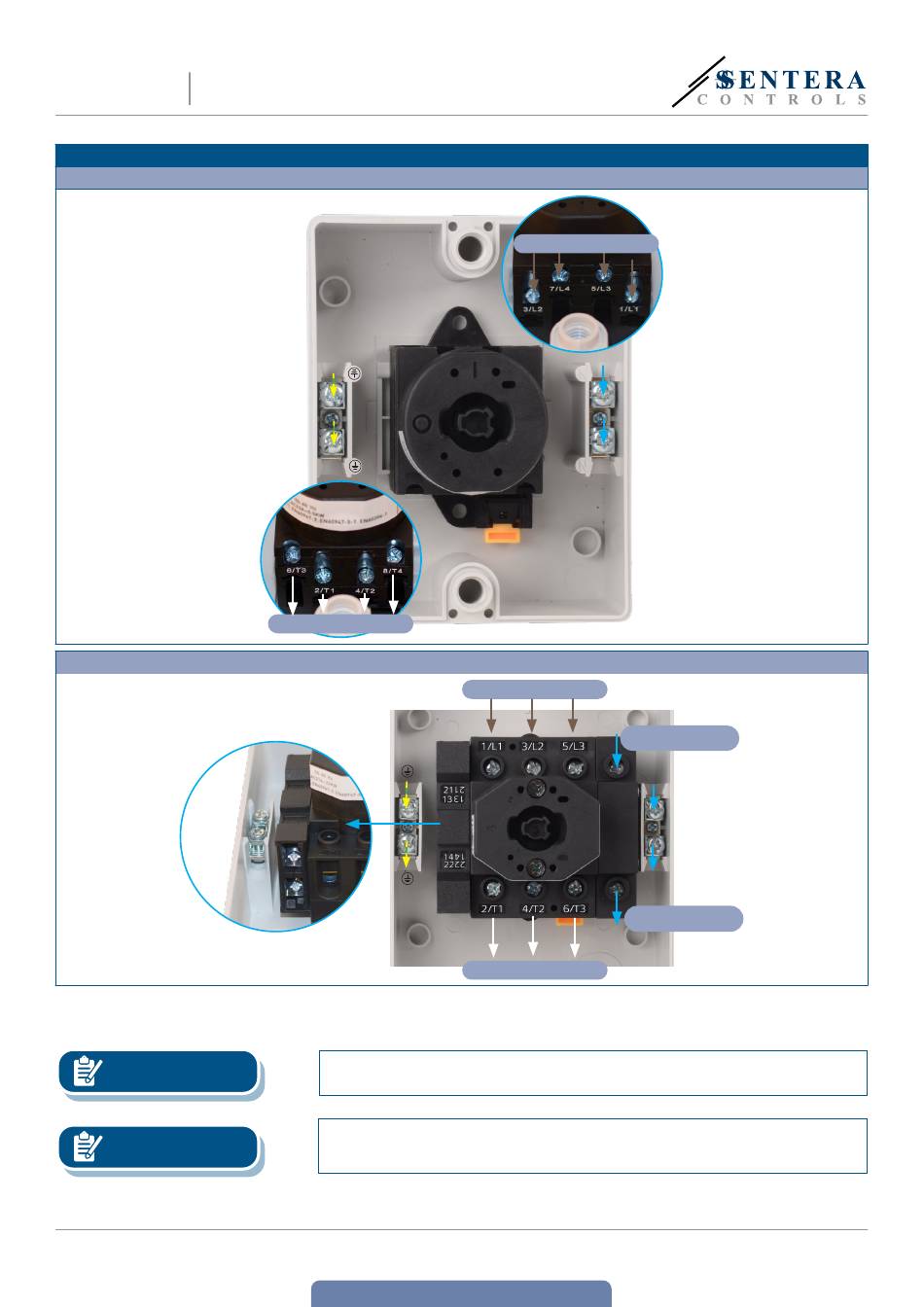

Abb. 3 Verkabelung und Anschlüsse
3a EME5-20-2100 und EME5-20-4100
3b EME5-20-2111, EME5-20-4111, EME5-40-4111 und EME5-63-4111
HINWEIS
HINWEIS
MIW-EME5-DE-001 - 27 / 06 / 2025
Ausgang
NO
NC
6.
Setzen Sie die Abdeckung wieder auf und befestigen Sie mit den Schrauben.
7.
Schalten Sie die Hauptstromversorgung ein.
Der Schalter ist nur in der AUS-Stellung verriegelbar. Das Verriegeln in der EIN-
Stellung ist verboten.
Die Stellung des Schalters kann über die zusätzlichen Schließ- (NO) und
Öffnerkontakte (NC) (sofern vorhanden) an die Steuerung / den Raum gemeldet
werden.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Eingang
N
N
Eingang
Unbeschrifteter
Anschluss
N
N
Unbeschrifteter
Anschluss
Ausgang
