FunkTronic TETRA FX1 Bedienungsanleitung
Sirenen-einheit
Inhaltszusammenfassung für FunkTronic TETRA FX1

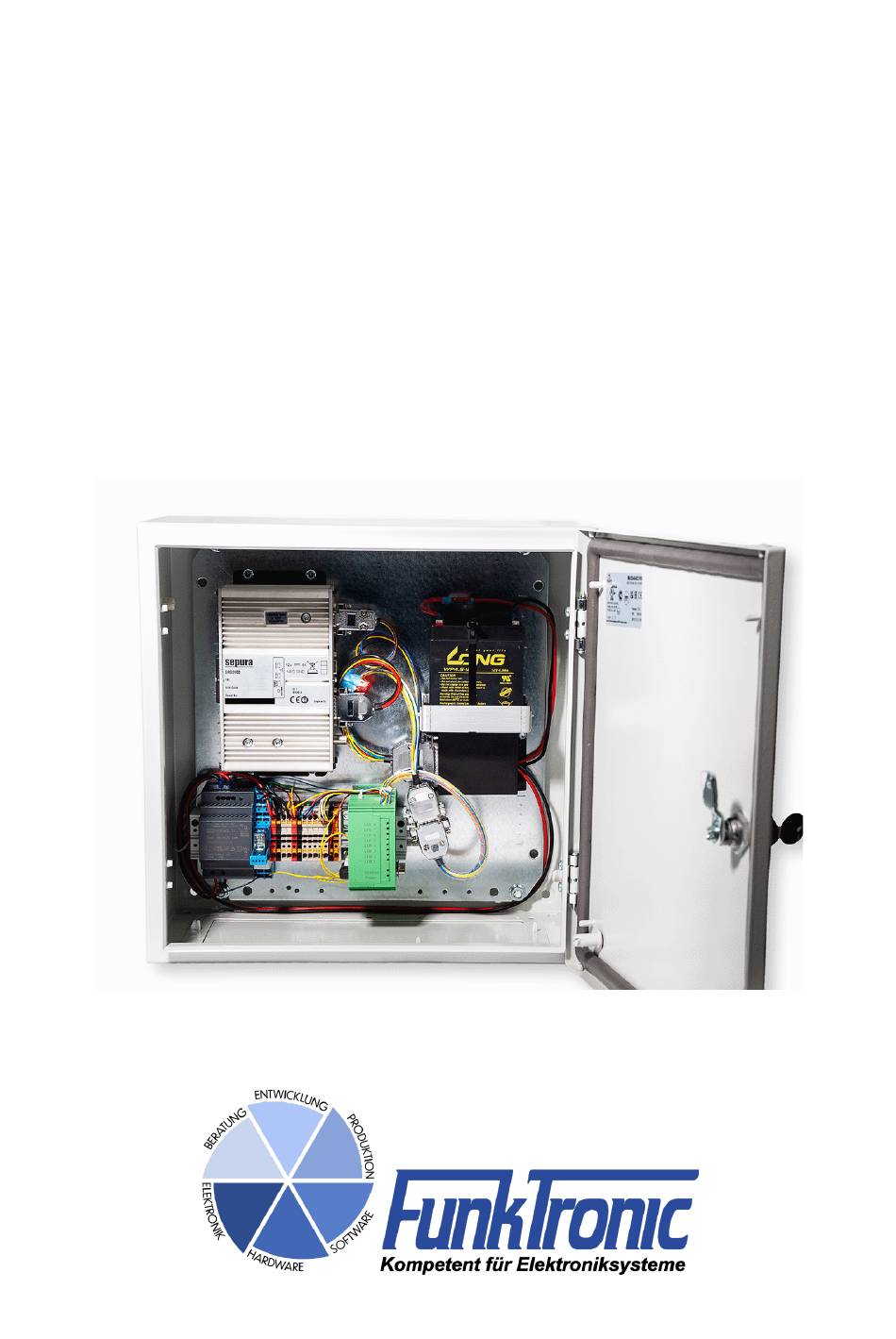

- Seite 1 TETRA-Sirenen-Einheit TETRA FX1 Bedienungsanleitung (Abbildung ähnlich, Sabotagekontakt und roter Funktionstaster nicht abgebildet)
-
Seite 2: Inhaltsverzeichnis
TETRA-Sirenen-Einheit TETRA FX1 Inhaltsverzeichnis 1. Bestellinformationen........................3 2. TETRA FX1............................4 2.1. Anzeige-LEDs.......................... 5 2.2. Relais-Ausgänge........................6 2.3. Verbindungskabel 542899 - MTM800FuG ET.................7 2.4. Verbindungskabel 542897/542898 - SRG3900/SCG22............7 2.5. Lageplan Schaltschrank 230V-Version..................8 2.6. Lageplan Schaltschrank 24V-Version ohne Akku..............8 2.7. Verdrahtungsplan Schaltschrank 230V-Version..............9 2.8. -
Seite 3: Bestellinformationen
(Das funkgerätespezifische Anschlusskabel mit Stromversorgung und Datenverbindung ist im Lieferumfang enthalten. Bitte geben Sie den zu verwendenden Funkgerätetyp an: MTM800 FuG ET / SRG3900 / SCG22) 542000 TETRA FX1 Logikplatine im Hutschienengehäuse, inkl. Relaisplatine (Abbildung unten ähnlich) 542001 TETRA FX1 Logikplatine im Hutschienengehäuse, ohne Relaisplatine... -
Seite 4: Tetra Fx1
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 2. TETRA FX1 TETRA FX1 bezeichnet die zentrale Logikplatine des FunkTronic TETRA-Sirenensteuerempfängers und ist als solche auch einzeln im praktischen grünen Gehäuse zur Hutschienenmontage erhältlich. Sie bietet standardmäßig u.a. folgende Funktionen: - Auswertung von SDS-TL Callout-Alarmierungen über GSSI + Sub-Adresse (inkl. Unterstützung für mSDS) - bis zu 128 Kombinationen von alarmierbaren Sub-Adressen mit zugehöriger GSSI... -
Seite 5: Anzeige-Leds
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 2.1. Anzeige-LEDs Die Anzeige der LED-Leiste bietet folgende Informationen: - Power-LED: Zustandsanzeige blinkt grün: Zustand OK blinkt rot: Fehlerzustand aktiv (genauer Zustand an LEDs 1-8 abzulesen) - Status-LED: zeigt Verbindungsstatus des Digitalfunkgeräts an LED aus:... -
Seite 6: Relais-Ausgänge
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 BLAU Eingänge 1-8 aktiv VIOLETT Ausgänge (Relais) 1-6 aktiv Die I/O-LEDs wechseln Ihre Anzeige zyklisch. Zustandsänderungen werden priorisiert angezeigt. Komfortablere und genauere Angaben zu Fehlern, Warnungen und Status können Sie bei Bedarf über die Infotext-Seite unserer Programmiersoftware Prog_TETRAFX1 einsehen, z.B. zur weiteren Unterscheidung eines gemeldeten Fehlers. -
Seite 7: Verbindungskabel 542899 - Mtm800Fug Et
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 2.3. Verbindungskabel 542899 - MTM800FuG ET I/O Spannung FT-Daten DSUB 15 male DSUB 15 female I/O Spannung FT-Daten 542899 MOTOROLA MTM800 DSUB 25 male 2x2,5² Motorola Sys DSUB 9 pol DSUB 25 female Spannung Zündung... -
Seite 8: Lageplan Schaltschrank 230V-Version
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 2.5. Lageplan Schaltschrank 230V-Version AKKU 0042Power V+ V+ V- V- DSUB 15 pol male Relais Netzteil A1 A2 ST2 2 ST2 4 Title Lageplan 230 V Version Author M. MÖLLER FunkTronic GmbH File Document ... -
Seite 9: Verdrahtungsplan Schaltschrank 230V-Version
TETRA-Sirenen-Einheit TETRA FX1 2. TETRA FX1 2.7. Verdrahtungsplan Schaltschrank 230V-Version 2,5² BAT TERY 2,5² V Akku- 4 ge, ge, bl, bl V Akku+ 2 gelb 5 bl, gr, li, br, ge Laderegler V Inn+ V Inn- 1,5² 0042Power 0,14² V+ V+ V- V- 2,5²... -
Seite 10: Tetra-Sirenensteuerempfänger
3. TETRA-Sirenensteuerempfänger 3. TETRA-Sirenensteuerempfänger Die TETRA-Sirenen-Einheit (TSE) besteht in der Standardversion aus folgenden Komponenten: zentrale Logikeinheit TETRA FX1 im grünen Hutschienengehäuse (siehe 2.TETRA FX1) mit • diversen Schnittstellen und logischen Ein- und Ausgängen (GPIOs) Powerplatine zur Spannungsüberwachung, interne Stromversorgung und geregeltes Laden •... -
Seite 11: Technische Daten (Tse Im Schaltschrank)
12V / 4,5 Ah (ca. 90x70x101 mm, 230V-Version) Leistungsaufnahme (ohne Funkgerät): ca. 60-80 mA Akkubetriebsdauer (bis MRT-Abschaltung): ca. 8-12h bei Normaltemperatur (230V-Version) (Version mit eigenem Akku) Ausgänge (von Logikmodul TETRA FX1): 6x potentialfreie 3-Kontakt-Umschaltrelais (belastbar bis 3A/24VDC) Sirenenrelais (vorverdrahtet in TSE): 1x potentialfreier Schließer (belastbar bis 8A) Eingänge (von Logikmodul TETRA FX1):... -
Seite 12: Konfigurationssoftware Prog_Tetrafx1
TETRA-Sirenen-Einheit TETRA FX1 4. Konfigurationssoftware Prog_TETRAFX1 4. Konfigurationssoftware Prog_TETRAFX1 Die Konfiguration der TETRA-Sirenen-Einheit bzw. der Logikplatine TETRA FX1 wird über unsere Konfigurationssoftware Prog_TETRAFX1 vorgenommen. Zur Verbindung mit der Logikplatine steht eine von außen zugängliche COM-Schnittstelle zur Verfügung, auf die mit einem handelsüblichen USB-COM-Wandler von allen PCs zugegriffen werden kann. - Seite 13 Status geschehen soll. Da das gewünschte Verhalten im Nutzungskonzept festgelegt ist, sollten an der Stelle vorerst keine Änderungen notwendig sein. Statusziel-ISSIs Die hier hinterlegten ISSIs erhalten die technischen Statusmeldungen der TETRA FX1 wie z.B. Sabotagealarm (Türkontakt), Netzspannungsabfall, Übertemperatur usw. Eingangsfunktionen In diesem Reiter können Sie bis zu 100 verschiedenen logischen und physischen Eingängen die...
-
Seite 14: Beispiele Zur Steuerung Über Gssi/Sub
TETRA-Sirenen-Einheit TETRA FX1 4. Konfigurationssoftware Prog_TETRAFX1 4.2. Beispiele zur Steuerung über GSSI/Sub Im Reiter Sub-Adressen werden die auszuwertenden Kombinationen aus Gruppen-SSI und Sub- Adresse hinterlegt und mit einem logischen TETRA-Eingang verknüpft. Die Option "aktiv an" bedeutet, dass dieser logische Eingang immer bei Erhalt neu gesetzt wird. Für jede Subadresse kann hier zusätzlich die gewünschte Zufallsverzögerungszeit eingetragen werden. -
Seite 15: Beispielprogrammierung Einer Sturmwarnleuchte
TETRA-Sirenen-Einheit TETRA FX1 4. Konfigurationssoftware Prog_TETRAFX1 Im Reiter "Ausgangsfunktionen" haben wir beispielhaft den über Callout steuerbaren logischen TETRA-Eingang Nr. 4 mit einem physischen Relais-Ausgang verknüpft (um z.B. eine Torsteuerung oder ähnliches zu bedienen): 4.3. Beispielprogrammierung einer Sturmwarnleuchte Die Sturmwarnleuchten haben 3 mögliche Zustände (aus, Starkwindwarnung und Sturmwarnung). -
Seite 16: Verwendung Der Timer
TETRA-Sirenen-Einheit TETRA FX1 4. Konfigurationssoftware Prog_TETRAFX1 Die gewünschten Relaisausgänge müssen noch mit den internen Statusbits verknüpft werden: Sollen Rückmeldungen von der Sturmwarnleuchte verwendet werden, dann müssen sie ebenfalls angeschlossen und programmiert werden. Hier ist der Rückmeldekontakt des Schützes für den Starkwindausgang am Eingang 5 und der Rückmeldekontakt des Schützes für den Sturmausgang... - Seite 17 TETRA-Sirenen-Einheit TETRA FX1 4. Konfigurationssoftware Prog_TETRAFX1 Im folgenden Beispiel muss die Taste am Eingang 2 5s gedrückt lang werden. Erst dann wird die Starkwindwarnung ausgelöst. In diesem Beispiel wird das Relais 3 durch einen GSSI/Sub Befehl für 5s aktiviert: -17-...
-
Seite 18: Infotext
Reiter "Infotexte" aktuelle Status-Infos ausgegeben. Neben der Boardtemperatur, der Eingangsspannung von Netzteil bzw. DC/DC-Wandler und Akku ist hier immer die Firmware-Version der TETRA FX1 ersichtlich. Die Punktleiste rechts vom Herstellernamen zeigt hierbei an, wie die Anzeige zyklisch aktualisiert wird. -
Seite 19: Texterklärungen - Systemflags
Keine Datenverbindung zu weiterer Relaisplatine (nicht in Standardversion) |POWRover Überstromfehler bei Powerplatine |POWRdata Keine Datenverbindung zur Powerplatine |POWRmism Powerplatine ist nicht mit Version der TETRA FX1 kompatibel (230V vs. 24V) |SIRNread Fehler beim Rücklesen des Sirenensteuerausgangs (Taktgeber) |ACCUvoid Kein Akku detektiert (nur bei Version mit eigenem Puffer-Akku) -
Seite 20: Anforderungen An Das Tetra-Funkgerät
Um eine reibungslose Funktion zu gewährleisten, müssen ein paar Parameter in der Programmie- rung der Digitalfunkgeräte beachtet und ggf. von den zuständigen Stellen angepasst werden. Diese für die Anschaltung der TETRA FX1 wichtigsten Parameter sind im Folgenden für das Sepura SRG3900/SCG2229 und das Motorola MTM800 FuG ET aufgeführt. -
Seite 21: Revisionsvermerke
TETRA-Sirenen-Einheit TETRA FX1 6. Revisionsvermerke 6. Revisionsvermerke 2023-01-16 - Erste Version erstellt 2023-01-28 - Zufallsverzögerung direkt bei GSSI/Sub-Konfig. programmierbar 2023-02-28 - kleinere Anpassungen 2023-03-24 Version zum Serienstart - Beschreibung der Anzeige-LEDs in finaler Version - Ergänzung Reiter Infotexte (Prog_TETRAFX1) - Ergänzung Produktfotos...
