DAP FRIGGA Bedienungsanleitung
Einzelnes aktives säulen-pa-system (schwarz)
Verwandte Anleitungen für DAP FRIGGA
Inhaltszusammenfassung für DAP FRIGGA

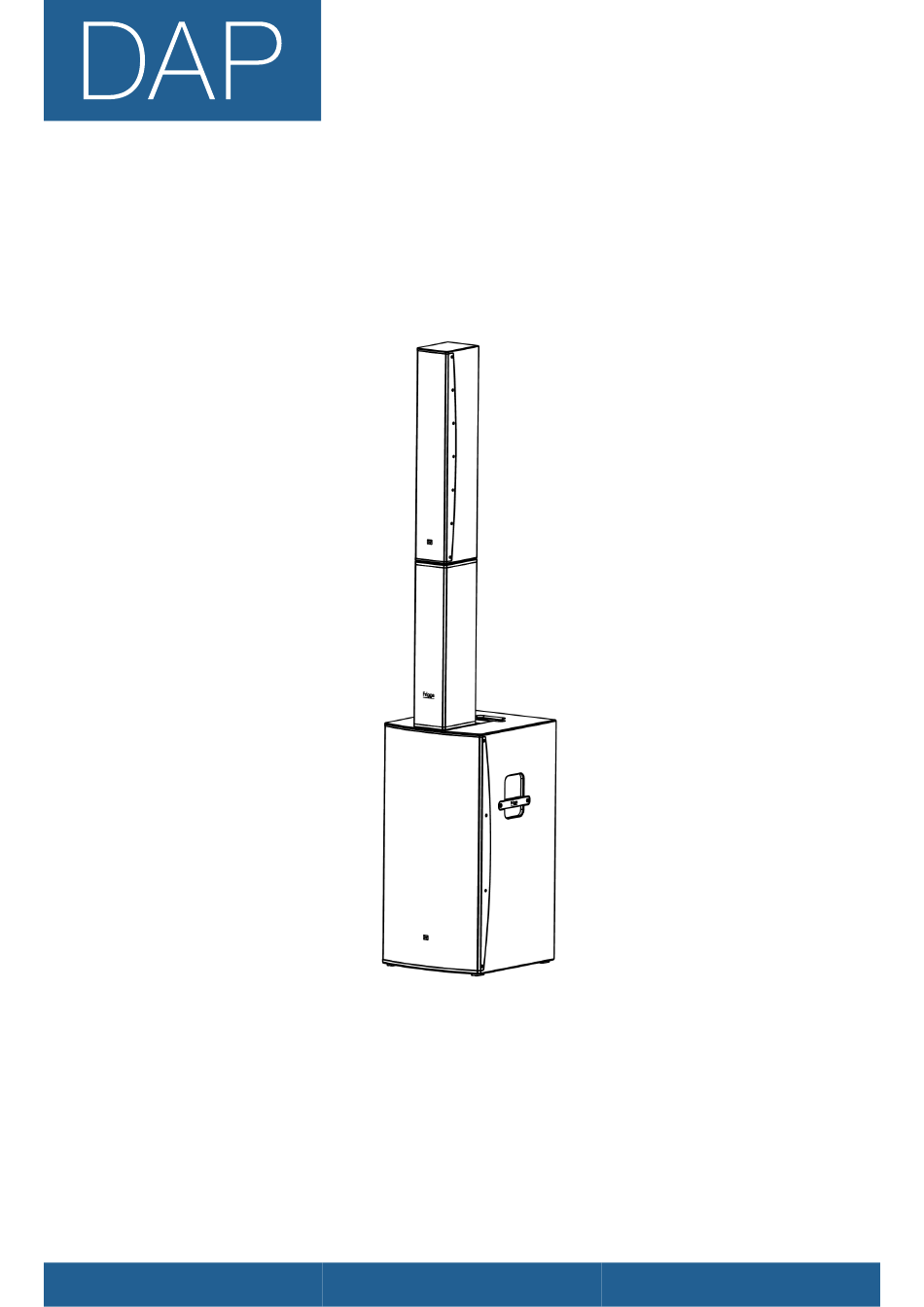

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 FRIGGA Produktcode: D3880 Einzelnes aktives Säulen-PA-System (Schwarz)
- Seite 2 FRIGGA Vorwort Vielen Dank, dass Sie dieses DAP Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.
-
Seite 3: Inhaltsverzeichnis
4.4. Installation der Frigga Trägerplatte .................... - Seite 4 FRIGGA 11. Zulassung ............................
-
Seite 5: Einführung
Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. Überprüfen Sie nach dem Auspacken den Inhalt der Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Das DAP FRIGGA Set: • • Subwoofer mit Verstärkermodul •... -
Seite 6: Verwendungszweck
FRIGGA 1.2. Verwendungszweck Dieses Gerät ist für den professionellen Gebrauch als ein Lautsprechersystem bestimmt. Es kann als nur für den Innenbereich installiert werden. Dieses Gerät ist nicht für Haushalte geeignet. Jede andere Verwendung, die nicht unter der bestimmungsgemäßen Verwendung aufgeführt ist, wird als nicht bestimmungsgemäße und falsche Verwendung angesehen. -
Seite 7: Symbole Und Signalwörter
FRIGGA 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen wird. -
Seite 8: Sicherheit
FRIGGA Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder Nur für Erwachsene geeignet. - Seite 9 FRIGGA WARNUNG Gefahr für die Stabilität Das Gerät kann herunterfallen, wenn es nicht gemäß den Anweisungen in diesem Benutzerhandbuch montiert wird, was zu Verletzungen und Sachschäden führen kann. Wenn das Gerät gestapelt installiert wird: • • Vergewissern Sie sich, dass das Gerät auf einer ebenen Fläche steht.
-
Seite 10: Anforderungen An Den Nutzer
FRIGGA Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: • • es keine Verformungen an Gehäusen, Befestigungen und Installationspunkten gibt. • • die Stromkabel nicht beschädigt sind und keine Materialermüdung aufweisen. Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Klasse überschreiten. -
Seite 11: Beschreibung Des Geräts
FRIGGA Beschreibung des Geräts Das DAP FRIGGA ist ein aktives PA-Lautsprechersystem mit einem Subwoofer und einer Lautsprechersäule. Es bietet drei Eingänge: XLR-Mikrofoneingang mit Gain- und Clip-Anzeige, XLR-Line-Eingang mit Passthrough und Bluetooth mit TWS-Unterstützung. Der gemischte Ausgang kombiniert alle Signale. Mit dem SUB-Level-Regler stellen Sie die Lautstärke des Subwoofers im Verhältnis zur Lautstärke der Säule ein. -
Seite 12: Vorderansicht
FRIGGA 3.2. Vorderansicht Abbildung 3 01) Öffnung für die Montagestange (Abstandshalter aus Holz) 04) Lautsprecherausgang zur Säule 02) Montageöffnung mit Gewinde 05) 2 Tragegriffe 03) Oberer Tragegriff Produktcode: D3880... -
Seite 13: Rückseite
FRIGGA 3.3. Rückseite Abbildung 4 06) Lautsprecherausgang zur Säule 15) Power Pro Anschluss Eingang (blau) 07) Status-LED-Anzeigen 16) 3-poliger XLR-Steckeranschluss Line-Ausgang 08) Master-Level-Regler 17) Kombinierter (3-poliger XLR/6,3 mm Buchse) Line-Level- 09) SUB-Level-Regler Anschluss Eingang 10) Bluetooth-Kopplungstaste (mit LED-Anzeige) 18) Kombinierter (3-poliger XLR/6,3 mm Buchse) 11) Bluetooth-TWS-Taste (mit LED-Anzeige) Mikrofonanschluss Eingang... -
Seite 14: Ansicht Von Unten
FRIGGA 3.4. Ansicht von unten Abbildung 5 23) 2 Öffnungen für Butterfly-Verschlüsse 25) Öffnung für Montagestange (Lautsprechersäule) 24) Tragegriff 26) Öffnung für die Montagestange (Abstandshalter aus Holz) Produktcode: D3880... -
Seite 15: Beschreibung Des Produkts
FRIGGA 3.5. Beschreibung des Produkts Modell: FRIGGA Eingänge: Mono-Eingänge 2 Mono-Eingangsanschluss 3-polig, XLR Ausgänge: Leistungsverstärker RMS-Ausgang 1000 W Leistungsverstärker Peak-Ausgang 2000 W High-Driver-Leistung des oberen Schranks 250 W Low-Driver-Leistung des oberen Schranks 250 W Subwoofer-Leistung 500 W Passiver Ausgangsanschluss Lautsprecheranschluss 4-polig ... - Seite 16 FRIGGA Mechanische Spezifikationen: Höhe des oberen Schranks 765 mm Breite des oberen Schranks 135 mm Tiefe des oberen Schranks 200 mm Höhe des Subwoofers 865 mm Breite des Subwoofers 430 mm Tiefe des Subwoofers 485 mm Material Sperrholz Gewicht des oberen Schranks...
-
Seite 17: Abmessungen
FRIGGA 3.6. Abmessungen Abbildung 6 Produktcode: D3880... -
Seite 18: Maße Der Stapel
Sie können zusätzlich das folgende Zubehör kaufen: • • D3877 FRIGGA Trägerplatte • • D3878 Transporthülle für Frigga Subwoofer • • D3879 Tragetasche für Frigga Aufsätze für zwei Säulen Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. Produktcode: D3880... -
Seite 19: Installation
FRIGGA Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Gefahr für die Stabilität Das Gerät kann herunterfallen, wenn es nicht gemäß den Anweisungen in diesem Benutzerhandbuch montiert wird, was zu Verletzungen und Sachschäden führen kann. Wenn das Gerät gestapelt installiert wird: •... -
Seite 20: Lautsprecher-Installation
Anschließen der Lautsprechersäule an den Subwoofer-Lautsprecher auf Seite 21). Hinweis: Der FRIGGA ist hoch und schmal und kann als gestapeltes Set instabil sein. Es wird empfohlen, die Frigga- Trägerplatte zu verwenden , wenn Sie es als gestapeltes Set verwenden (siehe Optionales Zubehör auf Seite 17). -
Seite 21: Gestapelte Installation Ohne Abstandshalter
02) Richten Sie die Butterfly-Verschlüsse an der Frigga-Trägerplatte auf die 2 Öffnungen für Butterfly-Verschlüsse (23) am Subwoofer-Lautsprecher (E) aus. 03) Heben Sie die Butterfly-Verschlüsse an und drehen Sie sie um 180° im Uhrzeigersinn, um die Frigga Trägerplatte zu befestigen. 04) Schließen Sie die Butterfly-Verschlüsse. -
Seite 22: Einrichtung
• • Schließen Sie keine anderen Lautsprechersysteme an das Gerät an, da diese beschädigt werden könnten. Das FRIGGA-Set ist mit anderen Lautsprechersysteme nicht kompatibel. • • Schließen Sie nicht mehr als eine Lautsprechersäule an einen Subwoofer-Lautsprecher an. Wenn Sie mehr als eine Lautsprechersäule anschließen, schaltet die eingebaute Verstärkersicherung den Verstärker ab. -
Seite 23: Mehrere Geräte Miteinander Verbinden
5.3. Mehrere Geräte miteinander verbinden Sie können 2 oder mehr FRIGGA mit einer Daisy-Chain-Verkettung verbinden. 01) Verbinden Sie den 3-poligen XLR-Stecker Mix OUT (12) des ersten Subwoofer-Lautsprechers (E) über ein 3- poliges XLR-Kabel mit dem kombinierten Line-Level-Anschluss IN (17) des zweiten Subwoofer-Lautsprechers (E). -
Seite 24: Installation Mit Einem Audiomixer
FRIGGA 5.4. Installation mit einem Audiomixer Sie können den FRIGGA zusammen mit einem Audiomixer installieren. Um die Installation abzuschließen, befolgen Sie bitte die folgenden Schritte: 01) Vergewissern Sie sich, dass alle Geräte ausgeschaltet sind. 02) Verbinden Sie den/die Subwoofer-Lautsprecher (E) mit der/den Lautsprechersäule(n) (D) (siehe Anschließen der Lautsprechersäule an den Subwoofer-Lautsprecher... -
Seite 25: Installation Ohne Audiomixer
FRIGGA 5.5. Installation ohne Audiomixer Sie können den FRIGGA in einem Setup ohne Audiomixer verwenden und ihn an einen zweiten Subwoofer- Lautsprecher (E) anschließen. In dieser Installation funktioniert das Gerät als Mischer und kombiniert alle Eingangssignale. Sie können ein Mikrofon und ein Musikinstrument anschließen, sowie ein Signal über Bluetooth übertragen und alle Signale zusammen ausführen. -
Seite 26: Installation Mit Einem Quellgerät
FRIGGA 5.6. Installation mit einem Quellgerät Der FRIGGA verfügt über einen integrierten Bluetooth-Empfänger mit TWS (True Wireless Stereo). Sie können den FRIGGA mit einem Computer oder einem Smartphone über Bluetooth (einem Quellgerät) koppeln, um Audiosignale zu übertragen. Es gibt 2 Installationsmöglichkeiten über Bluetooth: •... - Seite 27 FRIGGA Abbildung 13 Produktcode: D3880...
-
Seite 28: Tws-Modus
FRIGGA 5.6.2. TWS-Modus Im TWS-Modus (True Wireless Stereo) wird ein Subwoofer-Lautsprecher (E) mit dem Quellgerät gekoppelt und ein zweiter Subwoofer-Lautsprecher (E) mit dem ersten Subwoofer-Lautsprecher (E) verbunden. Der erste Subwoofer-Lautsprecher (E), der an das Quellgerät angeschlossen ist, gibt den linken Kanal des Stereosignals aus und der zweite Subwoofer-Lautsprecher (E) gibt den rechten Kanal des Stereosignals aus. -
Seite 29: Anschluss An Die Stromversorgung
Nennkapazität der Stromkabel und des Schutzschalters nicht überschreitet. • • Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 2 Geräte FRIGGA • • bei 200-240 V: 2 Geräte FRIGGA Produktcode: D3880... -
Seite 30: Betrieb
02) Schalten Sie die Bluetooth-Funktion auf dem Quellgerät ein und suchen Sie nach verfügbaren Bluetooth- Geräten. 03) Wählen Sie den FRIGGA aus der Liste der verfügbaren Bluetooth-Geräte aus und verbinden Sie die Geräte. Wenn die Kopplung abgeschlossen ist und die Geräte verbunden sind, leuchtet die LED-Anzeige der Bluetooth-Kopplungstaste (10) auf. -
Seite 31: Verknüpfung Mit Einem Anderen Gerät
FRIGGA 6.3.2. Verknüpfung mit einem anderen Gerät Sie können zwei FRIGGA-Geräte über Bluetooth miteinander verknüpfen, um Audiosignale im TWS-Modus (True Wireless Stereo) zu übertragen. Halten Sie die Bluetooth-Stereotaste (11) gedrückt, bis die LED-Anzeige der Bluetooth-Stereotaste (11) zu blinken beginnt, um die Geräte zu verknüpfen. Wenn die Verknüpfung abgeschlossen ist und die Geräte verbunden sind, leuchtet die LED-Anzeige der Bluetooth-Stereotaste (11) auf. -
Seite 32: Fehlersuche
FRIGGA Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen. -
Seite 33: Wartung
FRIGGA Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Unterbrechen Sie die Stromzufuhr vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor dem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: •... -
Seite 34: Abbau, Transport Und Lagerung
Behörden oder bei Ihrem Vertragshändler. Zulassung Hiermit erklärt Highlite International, dass das Gerät FRIGGA, Produktcode D3880, mit der Richtlinie 2014/53/EU (RED - Radio Equipment Directive) konform ist. Den vollständigen Text der EU-Konformitätserklärung finden Sie auf der jeweiligen Produktseite auf der Website von Highlite International (www.highlite.com). - Seite 35 FRIGGA Produktcode: D3880...
- Seite 36 DAP ist eine Marke von Highlite International B.V.
