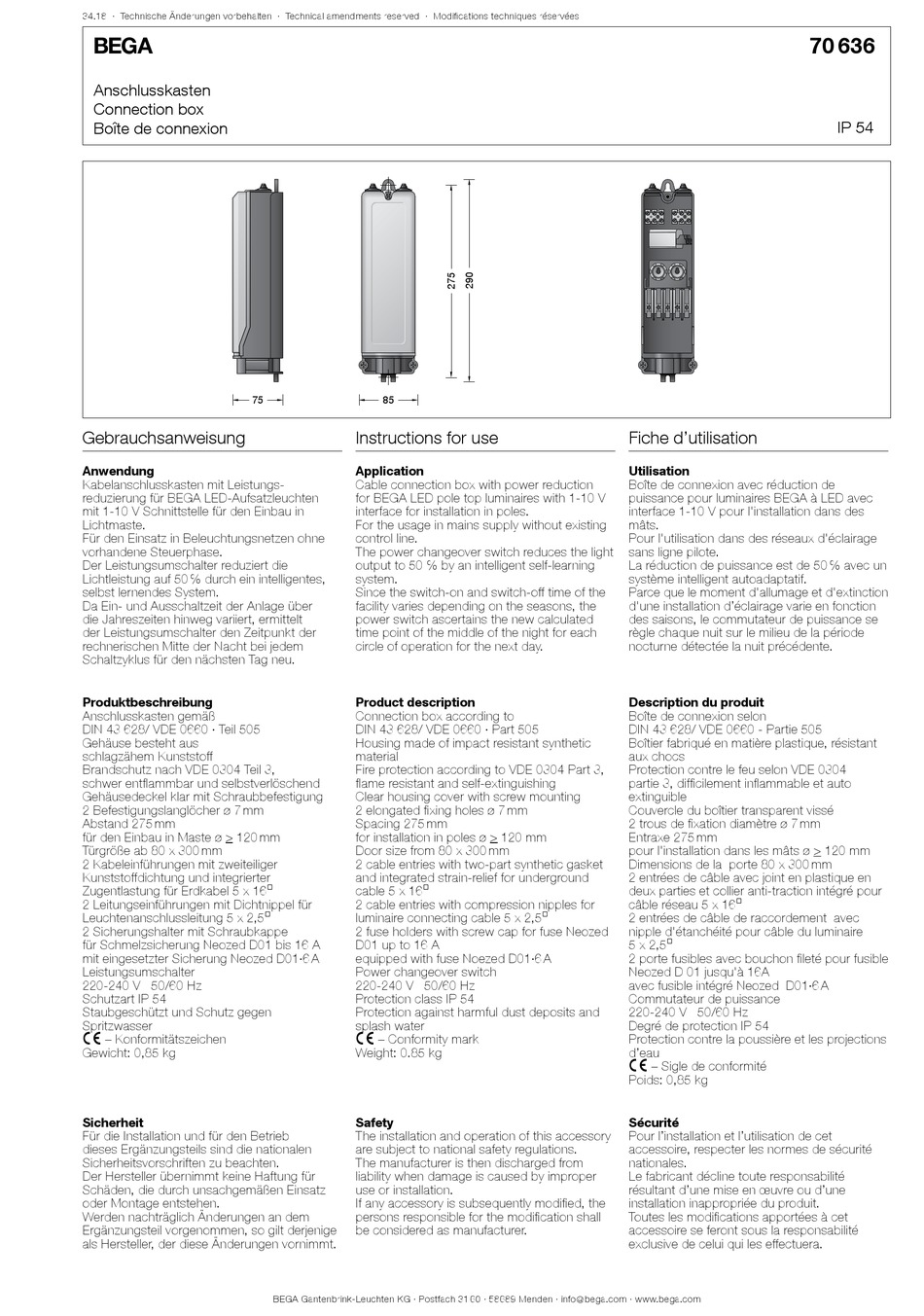

BEGA 70 636 Gebrauchsanweisung

34.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Anschlusskasten
Connection box
Boîte de connexion
75 75
Gebrauchsanweisung
Anwendung
Kabelanschlusskasten mit Leistungs-
reduzierung für BEGA LED-Aufsatzleuchten
mit 1-10 V Schnittstelle für den Einbau in
Lichtmaste.
Für den Einsatz in Beleuchtungsnetzen ohne
vorhandene Steuerphase.
Der Leistungsumschalter reduziert die
Lichtleistung auf 50 % durch ein intelligentes,
selbst lernendes System.
Da Ein- und Ausschaltzeit der Anlage über
die Jahreszeiten hinweg variiert, ermittelt
der Leistungsumschalter den Zeitpunkt der
rechnerischen Mitte der Nacht bei jedem
Schaltzyklus für den nächsten Tag neu.
Produktbeschreibung
Anschlusskasten gemäß
DIN 43 628/ VDE 0660 · Teil 505
Gehäuse besteht aus
schlagzähem Kunststoff
Brandschutz nach VDE 0304 Teil 3,
schwer entflammbar und selbstverlöschend
Gehäusedeckel klar mit Schraubbefestigung
2 Befestigungslanglöcher ø 7 mm
Abstand 275 mm
für den Einbau in Maste ø > 120 mm
Türgröße ab 80 x 300 mm
2 Kabeleinführungen mit zweiteiliger
Kunststoffdichtung und integrierter
Zugentlastung für Erdkabel 5 x 16@
2 Leitungseinführungen mit Dichtnippel für
Leuchtenanschlussleitung 5 x 2,5@
2 Sicherungshalter mit Schraubkappe
für Schmelzsicherung Neozed D01 bis 16 A
mit eingesetzter Sicherung Neozed D01·6 A
Leistungsumschalter
220-240 V 50/60 Hz
Schutzart IP 54
Staubgeschützt und Schutz gegen
Spritzwasser
c – Konformitätszeichen
Gewicht: 0,85 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Ergänzungsteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.
85 85
Instructions for use
Application
Cable connection box with power reduction
for BEGA LED pole top luminaires with 1-10 V
interface for installation in poles.
For the usage in mains supply without existing
control line.
The power changeover switch reduces the light
output to 50 % by an intelligent self-learning
system.
Since the switch-on and switch-off time of the
facility varies depending on the seasons, the
power switch ascertains the new calculated
time point of the middle of the night for each
circle of operation for the next day.
Product description
Connection box according to
DIN 43 628/ VDE 0660 · Part 505
Housing made of impact resistant synthetic
material
Fire protection according to VDE 0304 Part 3,
flame resistant and self-extinguishing
Clear housing cover with screw mounting
2 elongated fixing holes ø 7 mm
Spacing 275 mm
for installation in poles ø > 120 mm
Door size from 80 x 300 mm
2 cable entries with two-part synthetic gasket
and integrated strain-relief for underground
cable 5 x 16@
2 cable entries with compression nipples for
luminaire connecting cable 5 x 2,5@
2 fuse holders with screw cap for fuse Neozed
D01 up to 16 A
equipped with fuse Noezed D01·6 A
Power changeover switch
220-240 V 50/60 Hz
Protection class IP 54
Protection against harmful dust deposits and
splash water
c – Conformity mark
Weight: 0.85 kg
Safety
The installation and operation of this accessory
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any accessory is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Boîte de connexion avec réduction de
puissance pour luminaires BEGA à LED avec
interface 1-10 V pour l'installation dans des
mâts.
Pour l'utilisation dans des réseaux d'éclairage
sans ligne pilote.
La réduction de puissance est de 50 % avec un
système intelligent autoadaptatif.
Parce que le moment d'allumage et d'extinction
d'une installation d'éclairage varie en fonction
des saisons, le commutateur de puissance se
règle chaque nuit sur le milieu de la période
nocturne détectée la nuit précédente.
Description du produit
Boîte de connexion selon
DIN 43 628/ VDE 0660 - Partie 505
Boîtier fabriqué en matière plastique, résistant
aux chocs
Protection contre le feu selon VDE 0304
partie 3, difficilement inflammable et auto
extinguible
Couvercle du boîtier transparent vissé
2 trous de fixation diamètre ø 7 mm
Entraxe 275 mm
pour l'installation dans les mâts ø > 120 mm
Dimensions de la porte 80 x 300 mm
2 entrées de câble avec joint en plastique en
deux parties et collier anti-traction intégré pour
câble réseau 5 x 16@
2 entrées de câble de raccordement avec
nipple d'étanchéité pour câble du luminaire
5 x 2,5@
2 porte fusibles avec bouchon fileté pour fusible
Neozed D 01 jusqu'à 16A
avec fusible intégré Neozed D01·6 A
Commutateur de puissance
220-240 V 50/60 Hz
Degré de protection IP 54
Protection contre la poussière et les projections
d'eau
c – Sigle de conformité
Poids: 0,85 kg
Sécurité
Pour l'installation et l'utilisation de cet
accessoire, respecter les normes de sécurité
nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à cet
accessoire se feront sous la responsabilité
exclusive de celui qui les effectuera.
70 636
IP 54
