Landis+Gyr UH40 Bedienungsanleitung

de Bedienungsanleitung
1. Sicherheitshinweise
Änderungen des Datentelegramms bzw. des Sendein-
tervalls haben Einfluss auf die Batterielebensdauer.
Der Zähler sendet nach Auslieferung ab Werk kein
Datentelegramm. Das Starten des Sendebetriebs erfolgt
durch die Inbetriebnahme.
Detailierte Informationen zur Parametrierung sowie das
Starten und Beenden des Sendebetriebs mittels der
Service-Software finden Sie im UltraAssist Handbuch.
2. Funktionsbeschreibung
Das Modul dient der drahtlosen Kommunikation des Zählers
mit einem mobilen oder stationären Empfänger mit einer Funk-
frequenz von 868 MHz.
Das Modul unterstützt die Open Metering System (OMS) kon-
forme Datenübertragung inklusive individueller Verschlüsse-
lung.
3. Einbau und Montage

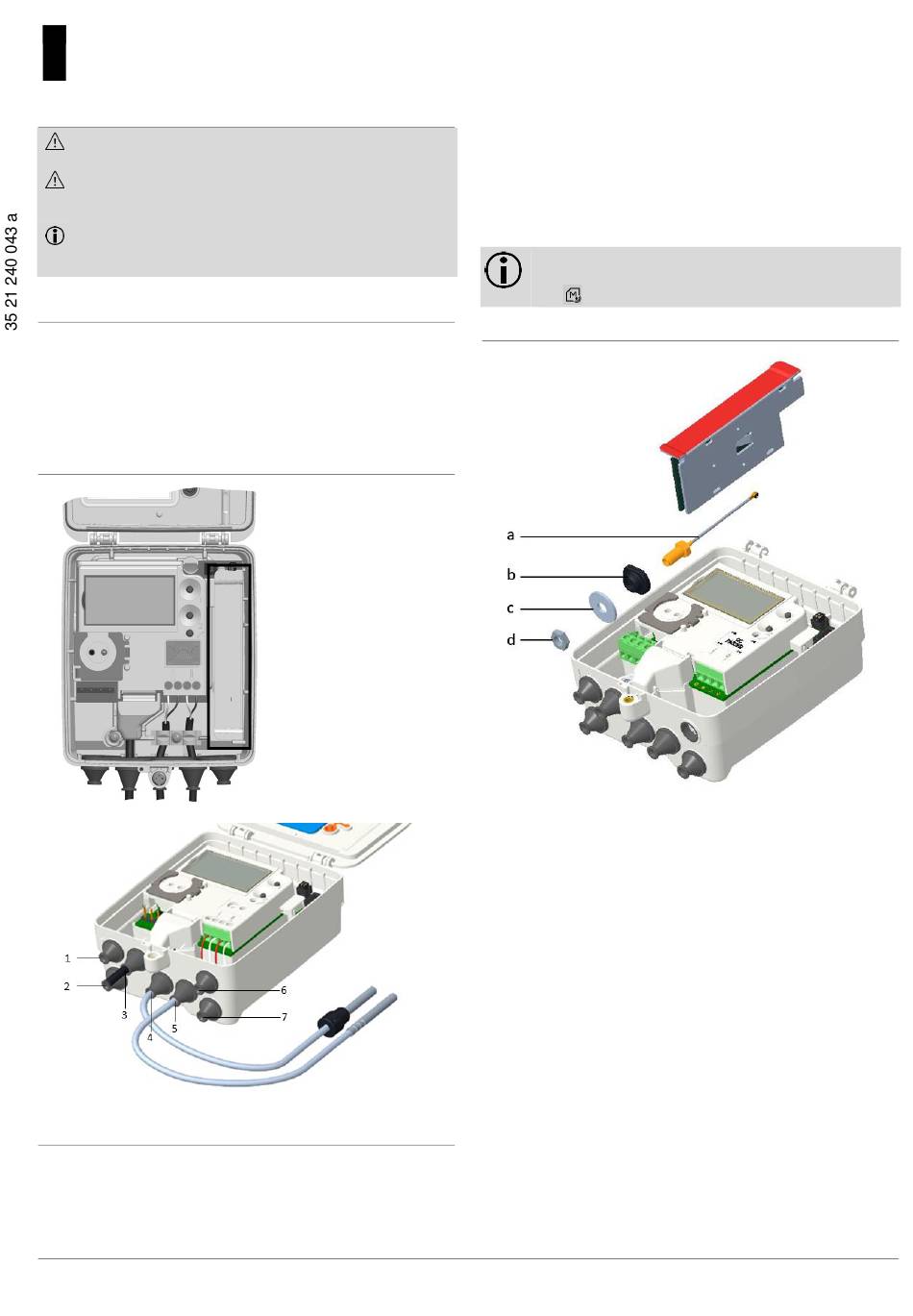

Abb. 1: Modulsteckplatz
Abb. 2: Tüllen
Kommunikationsmodul einbauen bei interner Antenne
Das Kommunikationsmodul wird über einen rückwirkungsfreien
Stecker angeschlossen, so dass der Einbau oder der Umbau
jederzeit möglich ist.
Zum Einbauen eines Kommunikationsmoduls mit interner An-
tenne gehen Sie wie folgt vor:
UH40 Funk-Modul 868 MHz (Wireless M-Bus)
UH40 Funk-Modul 868 MHz (Wireless M-Bus)
•
•
•
•
Kommunikationsmodul einbauen bei externer Antenne
Abb. 3: Zubehörteile externe Antenne
Das Kommunikationsmodul wird über einen rückwirkungsfreien
Stecker angeschlossen, so dass der Einbau oder der Umbau
jederzeit möglich ist.
Zum Einbauen eines Kommunikationsmoduls mit externer
Antenne gehen Sie wie folgt vor:
•
•
•
•
•
•
•
•
•
Änderungen vorbehalten
Öffnen Sie ggf. den Gehäusedeckel, indem Sie die
Schraube lösen.
Setzen Sie die Kontaktflächen des Moduls zuerst an den
Modulsteckplatz auf.
Drücken Sie das Modul vorsichtig ein.
Verschließen Sie den Gehäusedeckel, indem Sie die
Schraube festdrehen (mind. 1 Nm) und drücken Sie den
Gehäusedeckel fest an.
Hinweis: Spätestens 60 Sekunden nach der Montage
erkennt der Zähler das eingesteckte Modul selbstän-
dig und ist für die Kommunikation bereit.
Öffnen Sie ggf. den Gehäusedeckel, indem Sie die
Schraube lösen.
Schneiden Sie die Gummitülle (6) bündig mit dem Gehäuse
des Zählers ab.
Entfernen Sie die Beilagscheibe und Mutter von dem An-
tennenanschluss (a).
Stecken Sie die Dichtung (b) auf den Antennenanschluss.
Stecken Sie den Antennenanschluss von innen nach au-
ßen durch die Gehäuseöffnung (6).
Stecken Sie die Beilagscheibe (c) von außen auf den An-
tennenanschluss und verschrauben Sie diese mit der Mut-
ter (d).
Schließen Sie das Kabel des Antennenanschlusses an das
Funkmodul an.
Setzen Sie die Kontaktflächen des Moduls zuerst an den
Modulsteckplatz auf.
Drücken Sie das Modul vorsichtig ein.
17.12.2020
Originaldokument
1
