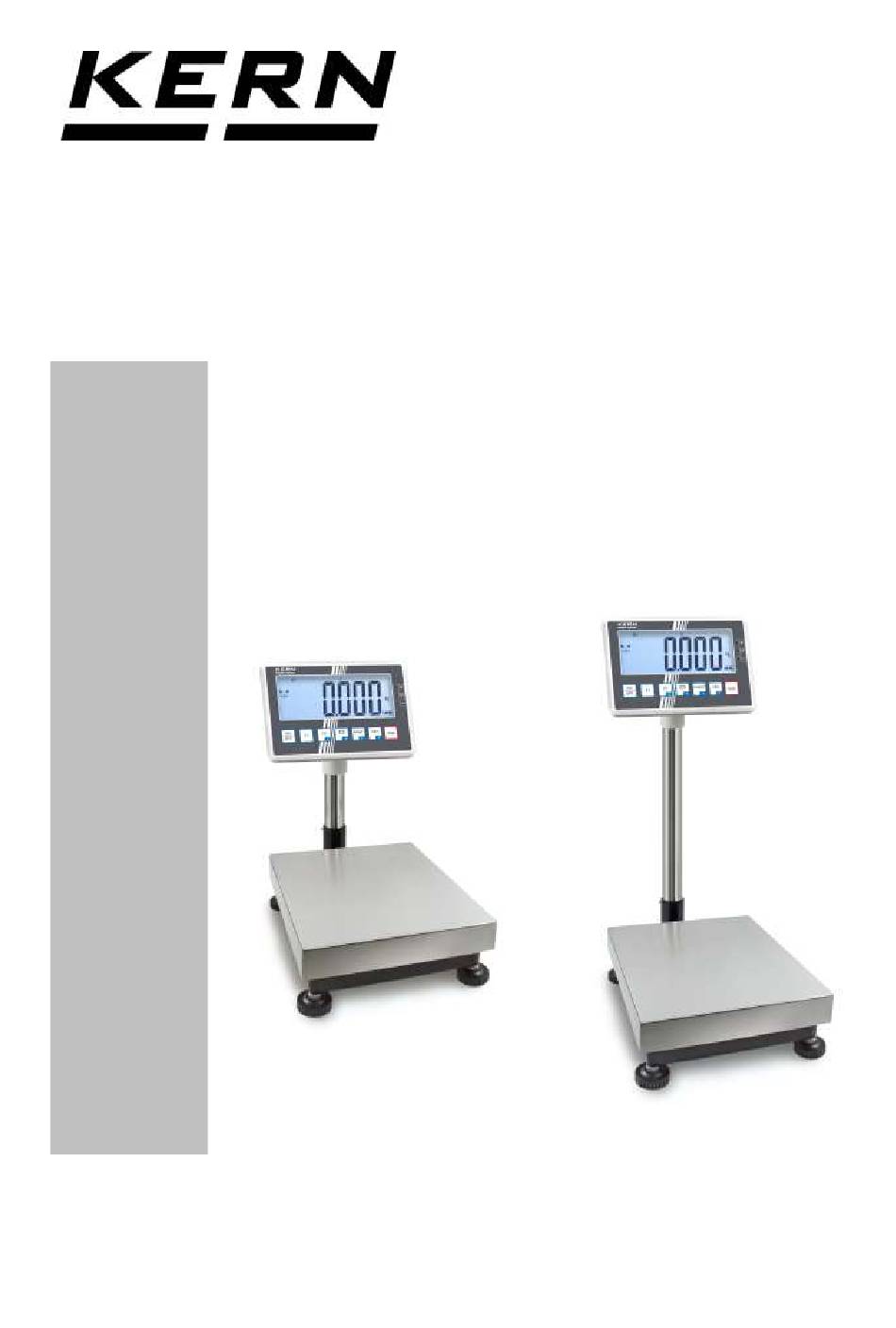

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933- D-72336 Balingen Fax: +49-[0]7433-9933- E-Mail: info@kern- sohn.com Internet: www.kern- sohn.com Installationsanleitung Stativ KERN IFB-A01 / A02 Version 1.3 2025-06 IFB-A01-A02-IA-d-2513...
- Seite 2 Stativ Version 1.3 2025-06 Installationsanleitung Inhaltsverzeichnis Technische Daten ....................3 Abmessungen........................4 Lieferumfang ...................... 6 Installation ......................7 IFB-A01-A02-IA-d-2513...
-
Seite 3: Technische Daten
Technische Daten KERN IFB-A01 IFB-A02 Stativhöhe (mm) Für Plattformgrößen (mm) 300 x 240 400 x 300 400 x 300 500 x 400 500 x 400 650 x 500 650 x 500 IFB-A01-A02-IA-d-2513... -
Seite 4: Abmessungen
Abmessungen Modelle mit 330 mm: IFB-A01-A02-IA-d-2513... - Seite 5 Modelle mit 600 mm: IFB-A01-A02-IA-d-2513...
-
Seite 6: Lieferumfang
Lieferumfang Stativfuß Stativrohr Halter für Anzeigegerät M6 x 16 Federscheibe Unterlegscheibe M6 x 12 M6 x 10 M8 x 20 M8 Mutter C, S3 (1x), S6 und S7 werden im vormontierten Zustand geliefert. IFB-A01-A02-IA-d-2513... -
Seite 7: Installation
1. Stativfuß (A) mittig über den Bohrungen auf der Seite der Plattform positionieren. 2. Zuerst die Federscheibe (S2) und dann die Unterlegscheibe (S3) auf die Schraube (S1) stecken (4 x). 3. Stativfuß festschrauben. Achten Sie darauf, dass Sie keine Kabel einklemmen oder beschädigen. IFB-A01-A02-IA-d-2513... - Seite 8 4. Schrauben S4 und S5 aus dem Stativrohr herausdrehen. 5. Stativrohr (B) in den Stativfuß stecken. Darauf achten, dass die Bohrung des Stativrohrs mit der Bohrung S4 übereinstimmt. 6. Schrauben S5 wieder eindrehen und mit Schraube S4 das Stativrohr fixieren. IFB-A01-A02-IA-d-2513...
- Seite 9 S6 befestigen. Halter (C) für das An- zeigegerät in das obere Ende des Stativrohrs (B) stecken und mit der Schraube (S6) befesti- gen. Auf der Gegenüber-lie- genden Seite mit der Unterlegscheibe (S3) und der Mutter (S7) kontern. IFB-A01-A02-IA-d-2513...
