KM1 Dynamic Smoke Bedienungsanleitung

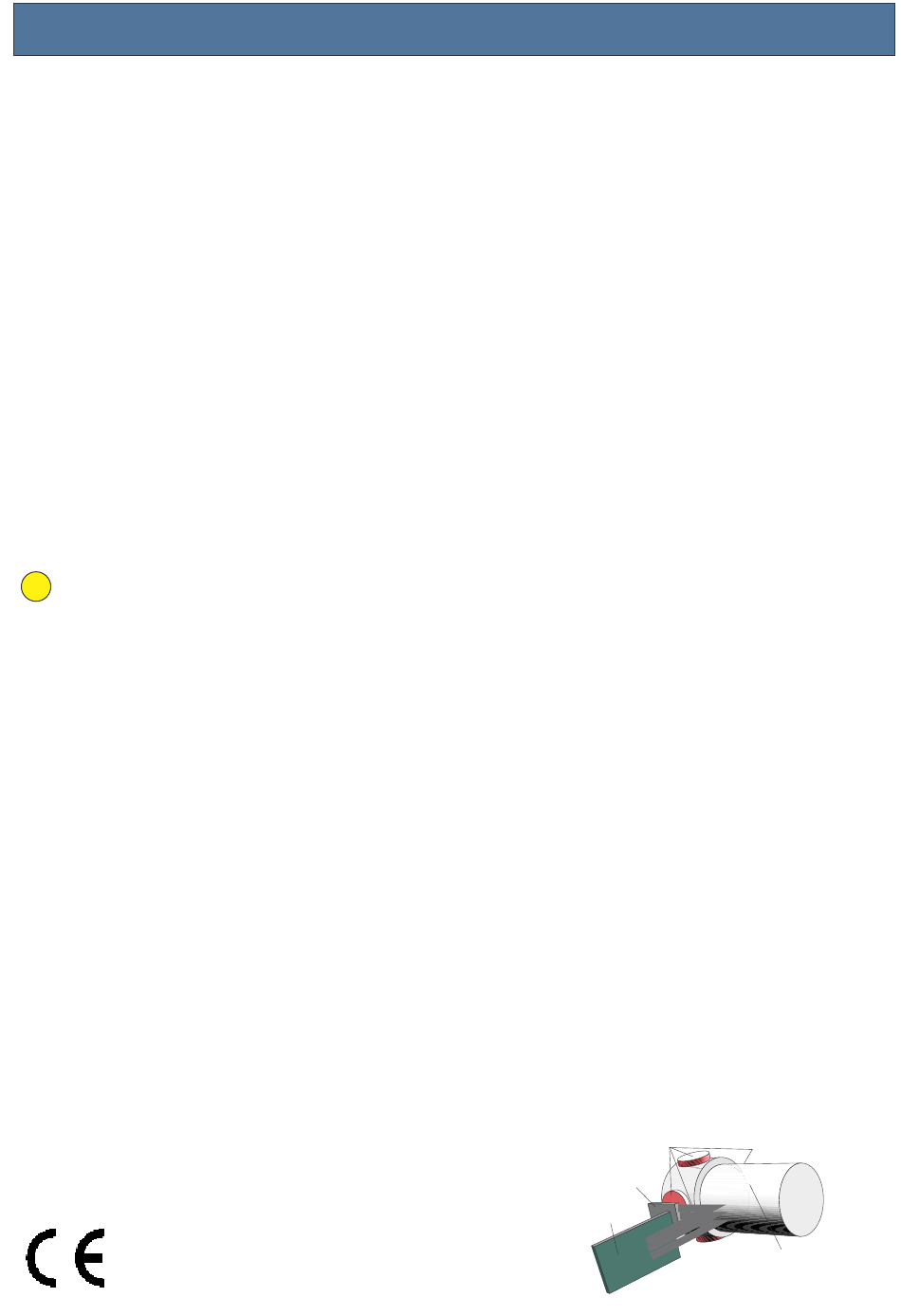

KM1 Dynamic Smoke
Art.Nr. 440001 für 3 Zylinder
Fahrdynamisch gesteuerter und radsynchron
getakteter Rauchentwickler zur Nachrüstung bei
digitalen Eisenbahnmodellen der Spur 0, 1 und 2
Herzlichen Glückwunsch zum Erwerb ihres neuen
Dynamic Smoke Rauchentwicklers!
Sie haben ein leistungsfähiges, modifizierbares und
zuverlässiges Produkt erworben, welches ihren
Modellen mehr Vorbildtreue verleihen wird.
Bitte beachten Sie nachfolgende Einbau- und
Bedienungsanleitung genau, um Beschädigungen
durch unsachgemäßen Gebrauch, falschen
Anschluß oder Fehlbedienung zu vermeiden.
Verwenden Sie den Rauchentwickler bitte
nur in gut durchlüfteten Räumen. Als Verdampferflüs-
sigkeit bitte ausschließlich KM1 Destillat verwenden.
Dieses ist speziell für diesen Rauchentwickler
optimiert und garantiert einen sicheren Betrieb.
Beachten Sie bitte hierbei die jeweils gültigen
Sicherheits- und Gefahrenhinweise (siehe hierzu
auch Seite 4)
!
Der Rauchentwickler kann während des
Betriebs eine Außentemperatur von bis zu 90° C
erreichen. Bitte sorgen Sie beim Einbau in Kunst-
stoff-Modelle für die nötige Wärmeableitung
durch Belüftung und Kühlkörper. Nicht in direkten
Kontakt mit temperaturempfindlichenTeilen
bringen. Vermeiden Sie direkten Hautkontakt
während des Betriebs und lassen Sie den Rauch-
entwickler nie unbeaufsichtigt eingeschaltet.
Lieferumfang
•
1x Rauchentwickler mit zylindrischem Gehäuse
•
1x 6-poliges Anschlusskabel
•
1x Steuerplatine
•
1x Hall-Sensor mit Platine
• 6
x Magnete
•
1x Achsmanschette für 6 Magnete
•
1x Universalhalterung
•
1x Pipette
•
1x 20ml Dampfdestillat
Technische Daten:
Betriebsspannung 18-21V AC/DC digital
Stromverbrauch 0,5 - 1 A
Gehäusetemperatur ca. 90° C
Füllmenge max. 4 ml
Dieses Produkt ist nicht für Kinder
unter 15 Jahren geeignet!
Technische Änderungen vorbehalten.
:
Montage des Gehäuses
Die optimale Position des Rauchentwicklers ist mit
der Rauchaustrittsöffnung direkt unter dem Schorns-
tein oder der Auspufföffnung der Lokomotive. Da die
Einbausituation in jedem Modell sehr unterschiedlich
ist, müssen wir uns hier auf allgemeine Hinweise
beschränken: Bitte fixieren Sie in jedem Fall den
Rauchentwickler an einer festen Position. Das
zylindrische Gehäuse muß mit der runden Dampfaus-
trittsöffnung senkrecht nach oben montiert sein. Das
Gehäuse hat hierbei dann eine horizontale Lage. Bitte
das Gehäuse in keiner anderen Lage einbauen, da
sonst das Destillat auslaufen kann und zu Beschädi-
gungen der Elektronik oder des Modells führen
könnte. Vermeiden Sie direkten Kontakt zu wär-
meempfindlichen Kunststoffen. Bei Lokomotiven aus
Metall besteht die Gefahr der Beschädigung durch die
entwickelte Hitze weniger. Der Raucheinsatz kann mit
einem Metallwinkel (z.B. Messing) an einem Metall-
bauteil befestigt werden. Sie können zur Fixierung die
beiden oberen Schrauben der runden Abdeckung
verwenden. Bitte bohren Sie keine Löcher in das
Gehäuse, sondern verwenden Sie im Zweifelsfall
unsere beiliegende Universalhalterung, die auch
optional bestellt werden kann (siehe S. 4). Der
Rauchentwickler darf seine Position während der
Fahrt nicht verändern können. Um Überhitzungen zu
vermeiden, empfiehlt es sich gegebenenfalls, einen
passenden Kühlkörper hierfür anzupassen.
Montage der Elektronik
Die Elektronik kann unabhängig vom Rauchentwick-
lergehäuse an einem freien Platz im Modell befestigt
werden. Sie wird mit dem bereits angelöteten 6-
poligen Anschlußkabel mit dem Gehäuse verbunden.
Der Stecker ist verpolungssicher. Bitte achten Sie
darauf, daß die Elektronik nicht an Stellen montiert
wird, wo mechanische Belastungen oder Reibungen
auftreten. Auch eine Berührung mit dem Rauchent-
wickler muß vermieden werden, damit die entwickelte
Hitze hier keine Beschädigung hervorrufen kann.
Montage der Radtaktung
Zur radsynchronen Taktung bei Dampfloks und für die
fahrdynamische Regelung bei Dieselloks, benötigt der
Rauchentwickler eine Taktung durch Rad- oder
Achskontakte. Der mitgelieferte Sensor erkennt
vorbeistreifende Magnete und löst je nach Betriebszu-
stand einen Dampfausstoß oder eine Drehzahlände-
rung des Lüftermotors und der Heiztemperatur aus.
Magnete für Taktung
Sensor
PCB mit Hallsensor
Achse
